Defleksi Balok

Metode Luas Momen

Mekanika Kekuatan Material
STTM, 2013

Mekanika Kekuatan Material, Kuliah 12

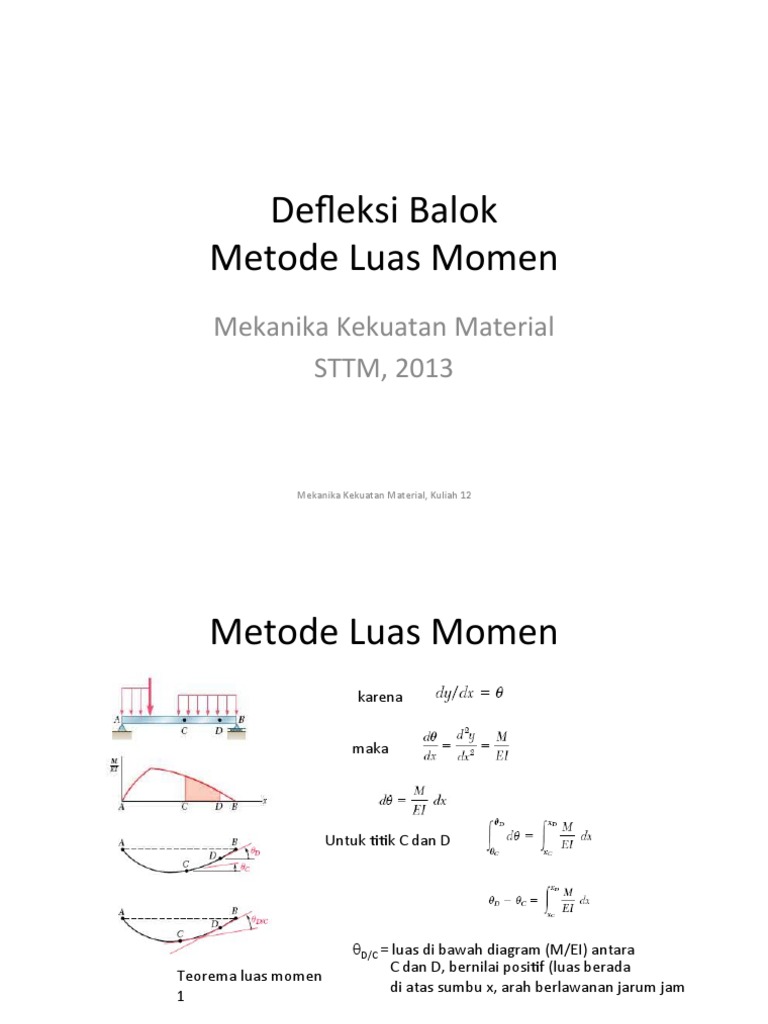

 Metode Luas Momen
karena

maka

Untuk titik C dan D

D/C = luas di bawah diagram (M/EI) antara

C dan D, bernilai positif (luas berada
Teorema luas momen
di atas sumbu x, arah berlawanan jarum jam
1

Mekanika Kekuatan Material, Kuliah

12
 Metode Luas Momen
dt bisa diasumsikan panjang busur lingkaran
yg dibentuk oleh d

Jika diintegralkan sepanjang C ke D

tC/D= (luas antara C dan D).x1

x1 adalah letak centroid

tD/C= (luas antara C dan D).x2

Mekanika Kekuatan Material, Kuliah

12
 Ilustrasi
Tentukanlah slope dan defleksi di ujung B dari
balok AB jika dibebani seperti gambar. Dalam hal
ini EI=10 MN.m2

Solusi : DBB

DML

Beberapa contoh kondisi batas

Mekanika Kekuatan Material, Kuliah
12
 Solusi
Dengan membagi DML dengan EI diperoleh
diagram M/EI. Luas di atas sumbu x adalah positif
Sedangkan di bawah sumbu x adalah negatif

Mekanika Kekuatan Material, Kuliah

12
Diagram Momen Lentur Per Bagian
Penentuan sudut slope D/C dan deviasi
tangensial tD/C dapat dilakukan per bagian
dari setiap beban yang diberikan.
Dari setiap beban, diagram M/EI digambar
Sudut D/C untuk semua beban diperoleh
dengan menambahkan luas diagram M/EI
dari setiap beban demikian juga untuk
menentukan tD/C diperoleh dengan
menambahkan first momen dari luas tsb
thd sumbu vertikal yang melalui D

Luas momen dan

letak centroid
beberapa bentuk sederhana

Mekanika Kekuatan Material, Kuliah

12
 Contoh

karena

Mekanika Kekuatan Material, Kuliah

12
 Contoh
Tentukan slope dan defleksi di ujung A

DBB

DML

Diagram M/EI

Mekanika Kekuatan Material, Kuliah

12
 Solusi

Mekanika Kekuatan Material, Kuliah

12
 Latihan

Dengan metode luas momen, tentukan slope dan defleksi di ujung bebas A

Mekanika Kekuatan Material, Kuliah

12
