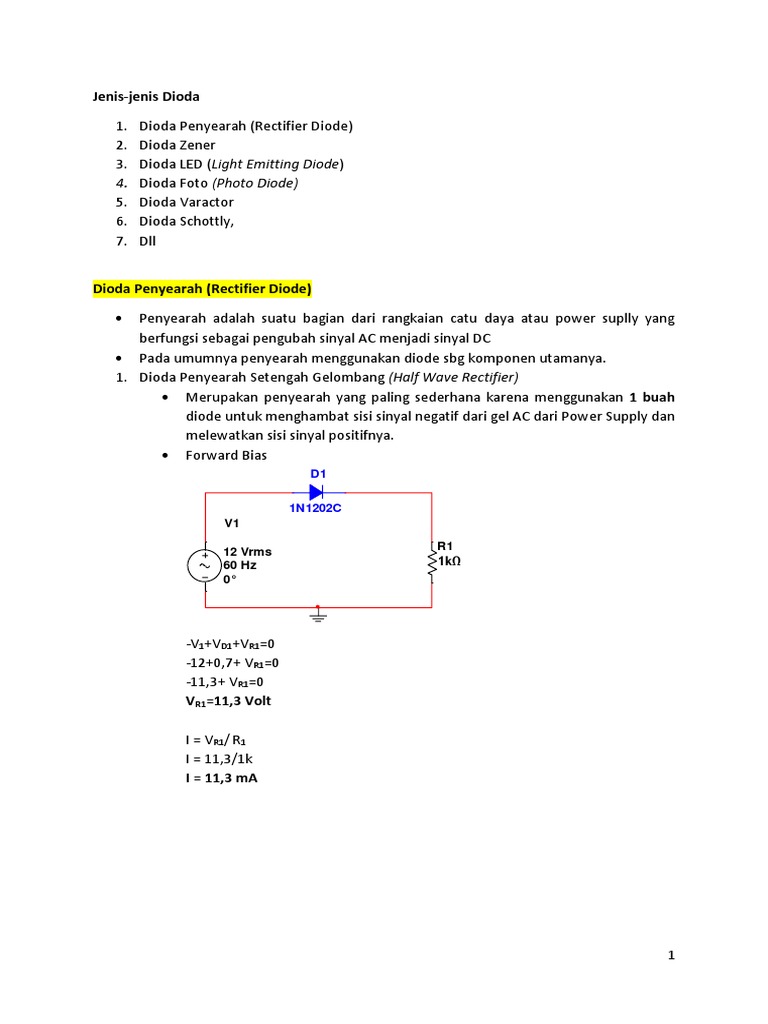

Jenis-jenis Dioda

1. Dioda Penyearah (Rectifier Diode)

2. Dioda Zener
3. Dioda LED (Light Emitting Diode)
4. Dioda Foto (Photo Diode)
5. Dioda Varactor
6. Dioda Schottly,
7. Dll

Dioda Penyearah (Rectifier Diode)

• Penyearah adalah suatu bagian dari rangkaian catu daya atau power suplly yang
berfungsi sebagai pengubah sinyal AC menjadi sinyal DC
• Pada umumnya penyearah menggunakan diode sbg komponen utamanya.
1. Dioda Penyearah Setengah Gelombang (Half Wave Rectifier)
• Merupakan penyearah yang paling sederhana karena menggunakan 1 buah
diode untuk menghambat sisi sinyal negatif dari gel AC dari Power Supply dan
melewatkan sisi sinyal positifnya.
• Forward Bias
D1

1N1202C
V1

12 Vrms R1
60 Hz 1kΩ
0°

-V1+VD1+VR1=0
-12+0,7+ VR1=0
-11,3+ VR1=0
VR1=11,3 Volt

I = VR1/ R1
I = 11,3/1k
I = 11,3 mA

1
 • Reverse Bias
D1

1N1202C
V1

12 Vrms R1
60 Hz 1kΩ
0°

-V1+VD1+VR1=0
Pada kondisi reverse bias tidak ada arus yang mengalir dalam rangkaian tsb
sehingga besarnya VR1 = 0 Volt.
-V1+VD1+VR1=0
-12+ VD1+0=0
VD1=12Volt

2. Dioda Penyearah Gel Penuh (Full Wave Rectifier)

• Terdapat dua acara untuk membentuk Full Wave Rectifier yaitu menggunakan
2 buah diode atau 4 buah diode.
• Untuk Penyearah Gel Penuh dengan 2 buah diode harus menggunakan
Transformator.
• Sedangkan untuk Penyearah Gel Penuh 4 buah diode tidak menggunakan
Transformator → Full Wave Bridge Rectifier.

a. Penyearah Gel Penuh Dengan 2 Buah Dioda

• Forward Bias
-V1+VD1+VR1=0
-12+0,7+ VR1=0
VR1=11,3 Volt

2
 • Reverse Bias
-V1+VD2+VR1=0
-12+0,7+ VR1=0
VR1=11,3 Volt

b. Penyearah Gel Penuh Dengan 4 Buah Dioda

• Forward Bias
-V1+VD1-21 +VD2-43+VR1=0
-12+0,7+0,7+VR1=0
-10,6+ VR1=0
VR1=10,6 Volt

• Reverse Bias
-V1+VD1-31 +VD2-42+VR1=0
-12+0,7+0,7+VR1=0
-10,6+ VR1=0
VR1=10,6 Volt

Dioda Zener

• Diode Zener pada prinsipnya sama dengan diode rectifier. Perbedaannya adl terletak
pada waktu diberikan tegangan balik/reverse. Pada nilai tertentu diode akan ON dan
tegangan akan terjaga secara konstan.
D2

1N4971

Dioda LED

• Merupakan jenis diode yang dapat memancarkan cahaya Ketika masing-masing

kutubnya diberi polaritas.
• Diode ini fungsinya sebagai indicator atau transmisi sinyal cahaya.

3
 LED1

Dioda Foto

• Merupakan jenis diode yang peka terhadap cahaya.

• Bekerja didaerah reverse bias

Dioda Varactor

• Jenis diode yang terbuat dari bahan silicon dan bekerja di wilayah reverse.
• Dioda jenis ini nilai kapasitansinya dapat berubah-rubah apabila dialiri tegangan.
D3

• 1N5450A

Dioda Schottly

• Pada diode ini terdapat Voltage Forward Drop (VFD)

• Krn adanya VFD maka diode ini sangat ideal untuk diterapkan pada rangkaian-
rangkaian dengan suplai tegangan rendah (3 Volt-5 Volt)
D4

• 10BQ015

Rangkaian Clipper dan Rangkaian Clamper

a. Rangkaian Clipper
Rangkaian yang memiliki kemampuan untuk memotong bagian tertentu dari sinyal
input tanpa mengganggu bagian sinyal input lainnya.
1. Clipper Positif → rangkaian yang memotong level sinyal DC positif dari suatu
gelombang.
R1

1kΩ
V1
D1
12 Vrms 1N1202C R2
60 Hz 1kΩ
0°

4
• Untuk Level Positif
-V1+VR1+VD1=0
-12+ VR1+0,7=0
VR1=11,3 Volt
VR2= VD1
VR2= 0,7 Volt

• Untuk Level Negatif

-V1+VR1+VR2=0
-12+ VR1+VR2=0
Karena R1 dan R2 adl pembagi tegangan sehingga VR1=VR2
VR1+VR2=12
VR1=6 Volt
VR2=6 Volt

R1

1kΩ
V1 D1
1N1202C R2
12 Vrms
60 Hz 1kΩ
0° V2
3V

• Untuk Level Positif

-V1+VR1+VD1+V2=0
-12+ VR1+0,7+3=0
VR1=8,3 Volt
VR2=VD1+V2
VR2=0,7+3 Volt
VR2=3,7 Volt

• Untuk Level Negatif

-V1+VR1+VR2=0
-12+ VR1+VR2=0
Karena R1 dan R2 adl pembagi tegangan sehingga VR1=VR2
VR1+VR2=12
VR1=6 Volt
VR2=6 Volt

5
2. Clipper Negatif →adl rangkaian clipper yang memotong level DC negatif dari
suatu bentuk gelombang.
R1

1kΩ
V1
D1 R2
12 Vrms 1N1202C
60 Hz 1kΩ
0°

• Untuk Level Positif

-V1+VR1+VR2=0
-12+ VR1+VR2=0
Karena R1 dan R2 adl pembagi tegangan sehingga VR1=VR2
VR1+VR2=12
VR1=6 Volt
VR2=6 Volt

• Untuk Level Negatif

-V1+VR1+VD1=0
-12+ VR1+0,7=0
VR1=11,3 Volt
VR2= VD1
VR2= 0,7 Volt

R1

1kΩ
D1
V1
1N1202C
12 Vrms R2
60 Hz 1kΩ
0° V2
3V

• Untuk Level Positif

-V1+VR1+VR2=0
-12+ VR1+VR2=0
Karena R1 dan R2 adl pembagi tegangan sehingga VR1=VR2

6
 VR1+VR2=12
VR1=6 Volt
VR2=6 Volt

• Untuk Level Negatif

-V1+VR1+VD1+V2=0
-12+ VR1+0,7+3=0
VR1=8,3 Volt
VR2=VD1+V2
VR2=0,7+3 Volt
VR2=3,7 Volt

b. Rangkaian Clamper
Adl rangkain pembentuk gelombang (wave shaping) yang berfungsi untuk menggeser
bentuk gelombang ke level tegangan tertentu.

1. Clamper Negatif
Merupakan rangkaian yang menurunkan level DC negatif dari suatu bentuk
gelombang
C1

1µF
V1
D1 R1
12 Vrms 1N1202C
60 Hz 10kΩ
0°

• Level Positif
-V1+VC1+VD1=0
-12+ VC1+0,7=0
VC1=11,3 Volt
VR1=VD1
VR1=0,7 Volt

• Level Negatif
-V1-VC1+VR1=0
-12-11,3+VR1=0
-23,3+ VR1=0
VR1=23,3 Volt

7
2. Clamper Positif
Merupakan rangkaian yang menaikkan level DC positif dari suatu bentuk
gelombang tertentu.
C1

1µF
V1
D1 R1
12 Vrms 1N1202C
60 Hz 10kΩ
0°

• Level Positif
-V1-VC1+VR1=0
-12-11,3+VR1=0
-23,3+ VR1=0
VR1=23,3 Volt

• Level Negatif
-V1+VC1+VD1=0
-12+ VC1+0,7=0
VC1=11,3 Volt
VR1=VD1
VR1=0,7 Volt
