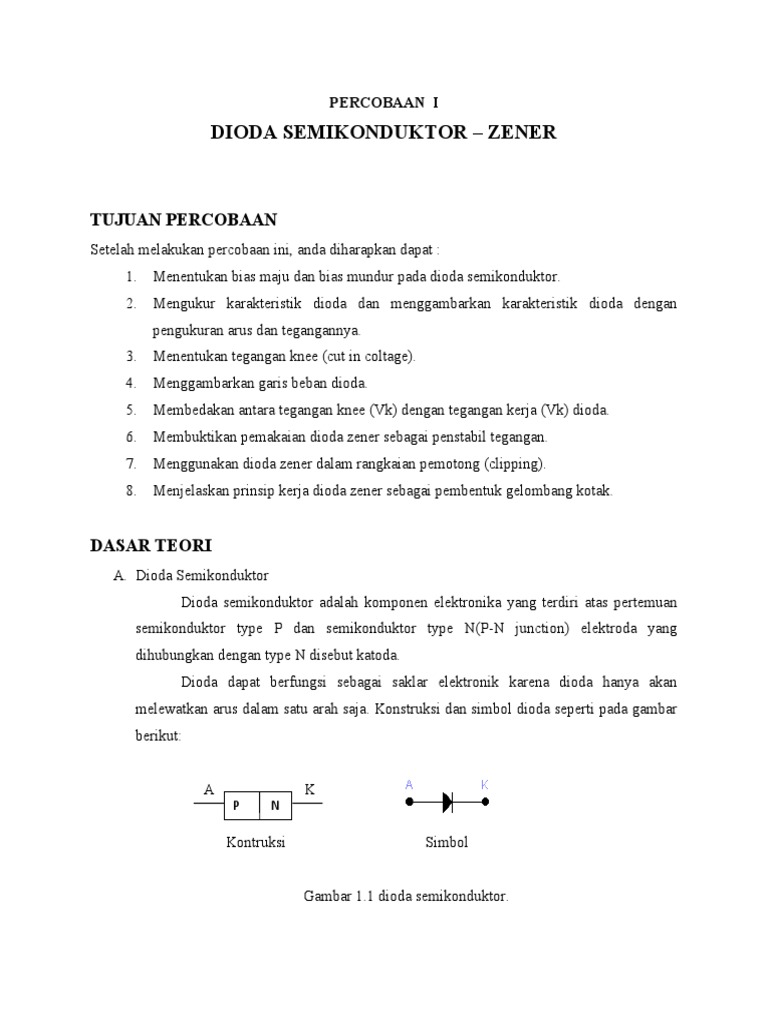

PERCOBAAN I

DIODA SEMIKONDUKTOR – ZENER

TUJUAN PERCOBAAN
Setelah melakukan percobaan ini, anda diharapkan dapat :
1. Menentukan bias maju dan bias mundur pada dioda semikonduktor.
2. Mengukur karakteristik dioda dan menggambarkan karakteristik dioda dengan
pengukuran arus dan tegangannya.
3. Menentukan tegangan knee (cut in coltage).
4. Menggambarkan garis beban dioda.
5. Membedakan antara tegangan knee (Vk) dengan tegangan kerja (Vk) dioda.
6. Membuktikan pemakaian dioda zener sebagai penstabil tegangan.
7. Menggunakan dioda zener dalam rangkaian pemotong (clipping).
8. Menjelaskan prinsip kerja dioda zener sebagai pembentuk gelombang kotak.

DASAR TEORI
A. Dioda Semikonduktor
Dioda semikonduktor adalah komponen elektronika yang terdiri atas pertemuan
semikonduktor type P dan semikonduktor type N(P-N junction) elektroda yang
dihubungkan dengan type N disebut katoda.
Dioda dapat berfungsi sebagai saklar elektronik karena dioda hanya akan
melewatkan arus dalam satu arah saja. Konstruksi dan simbol dioda seperti pada gambar
berikut:

A K
P N

Kontruksi Simbol

Gambar 1.1 dioda semikonduktor.

 Dioda akan mengalir arus konduksi jika diberi bias maju, yaitu anoda mendapat
tegangan positif dan katoda mendapat tegangan negative, sebaliknya jika diberi reverse
bias, maka dioda akan memiliki resistansi yang tinggi, artinya dioda tidak berkonduksi
karena dioda dapat dipergunakan sebagai sakelar elektronik mestinya saat dioda diberi
bias maju akan terjadi arus (saklar tertutup) dan apabila diberi bias mundur, maka dioda
seperti saklar yang terbuka (dioda ideal). Kenyataannya, dioda akan konduksi bila diberi
tegangan maju yang cukup besar (0,7 untuk silikon dan 0.2 untuk germanium). Setelah
mencapai tegangan ini (knew voltage), maka setiap kenaikan arus diikuti oleh kenaikan
tegangan, artinya dioda pada saat konduksi mempunyai resistansi tertentu.

I I
Tegangan
Laju Nol
V V
Arus Balik Vk Vf
Nol

Gambar 1.2 kurva dioda ideal kurva pendekatan

Pada saat dioda diberi bias mundur maka akan terjadi arus mundur yang kecil,
dengan adanya arus mundur ini, berarti dioda mempunyai resistansi yang mundur, arus
mundur ini sangat terpengaruh oleh perubahan temperatur, setiap kenaikan temperatur
akan diikuti oleh kenaikan arus bocor. Sehingga resistansi mundur akan mengalami
penurunan harga.Contoh perhatikan gambar dibawah ini:

V silikon
10 V
 fr Vout
- 10 V

Gambar 1.3

Jika Ir = 10µA dan Vmax = 10V. Resistansi mundur. Gambar gelombang keluarnya
adalah:

V
9,28 V
fr
0,9 V

Gambar 1.4

B. Dioda Zener
Dioda zener adalah dioda semikonduktor yang bekerja pada daerah break down.
Dioda zener tersedia dalam beberapa harga tegangan break down mulai dari 2V hingga
puluhan Volt. Selain itu juga tersedia dalam kemampuan daya yang bervariasi.

A
Ver

Gambar 2.1 Simbol Dioda Zener Karakteristik

Pemakaian yang umum adalah untuk menghasilkan tegangan konstan suatu

sumber tegangan yang berubah-ubah, tetapi juga sering digunakan pada rangkaian-
rangkaian pembatas, sehingga dapat digunakan dalam rangkaian pembentuk gelombang.
Dioda zener memiliki tegangan : dioda zener memiliki tegangan “Knee” yang sangat
 tajam pada saat “break down”, artinya akan terjadi perubahan arus yang sangat besar
pada tegangan yang relative konstan.
Yang perlu diperhatikan adalah kemampuan daya dan arus max yang
diperbolehkan pada dioda zener sehingga dioda zener tidak rusak karena perubahan arus
yang besar.
Pada rangkaian sumber tegangan, umumnya tegangan keluaran DC, tersebut
adalah dengan memasang dioda zener seperti gambar berikut:

Gambar 2.2

Jika tegangan keluaran berubah dengan harga diatas tegangan zener, maka zener
akan mempertahankan pada tegangan breakdown. Pemakaian yang lain dari dioda zener
adalah sebagai rangkaian pemotong sinyal, baik yang akan dihilangkan sinyal positif,
maupun negatif, bahkan dengan memberikan tegangan penyangga, maka dapat dilakukan
pemotongan sebagian.

ALAT DAN BAHAN

A. Dioda semikonduktor
1. DC catu daya 1 buah
2. Resistor 220 ohm 2 buah
3. Resistor 100 ohm 1 buah
4. Resistor 470 ohm 1 buah
5. Resistor 1K Ohm 1 buah
6. Dioda Silikon 1 buah
7. Dioda Germanium 1 buah
 B. Dioda Zener
1. Generator fungsi 1 buah
2. Multimeter 1 buah
3. Catu Daya 1 buah
4. Osiloskop 1 buah
5. Transformator 220V/9-ct-G 1 buah
6. Resistor 20 Ohm 1 buah
7. Resistor 100 Ohm 1 buah
8. Resistor 10KOhm 1 buah
9. Resistor 1 buah
10. Potensiometer 10K 1 buah
11. Zener Dioda 6,2V 1 buah
12. Zener Dioda 7,5V 1 buah

GAMBAR RANGKAIAN
a. Dioda Zener

Gambar 2.3a bias maju Gambar 2.3b bias mundur

Gambar 2.4
 Gambar 2.5 Gambar 2.6

LANGKAH PERCOBAAN
A. Dioda Semikonduktor
 Mengukur resistansi dioda
1. Siapkan dioda silikon dan germanium, amati tanda-tanda yang menunjukkan
elektroda anoda dan katoda (dapat minta penjelasan dari instruktur).
2. Siapkan multimeter pada posisi Ohm meter.
3. Ukurlah resistansi dioda, perhatikan polaritas pada posisi Ohm meter.
4. Catat hasilnya dalam tabel dibawah ini.

Dioda Silikon
Bias Resistansi Keterangan
Maju Gunakan range terendah
Mundur Gunakan range tertinggi

Dioda Germanium
Bias Resistansi Keterangan
Maju Gunakan range terendah
Mundur Gunakan range tertinggi

 Karakteristik Dioda
a. Dioda Silikon
 Gambar 1.8a Gambar 1.8b

1. Buatlah simulasi rangkaian dioda seperti pada gambar 1.8a diatas menggunakan
program proteus/multisim atau sejenisnya.
2. Pastikan posisi range alat ukur sudah benar sesuai dengan fungsinya, catu daya
pada kondisi minimum.
3. Hidupkan catu daya, naikkan tegangannya selangkah demi selangkah baca
penunjukan Amperemeter sesuai dengan tabel pengukuran 1.
4. Baca dan catat tegangan dioda untuk setiap langkah penunjukan arus.
5. Kembalikan pengatur tegangan pada posisi minimum.
6. Ubah rangkaian dioda pada posisi seperti gambar 1.8B
7. Naikkan tegangan catu daya, sehingga tegangan dioda sesuai dengan tabel
pengukuran 2.
8. Catat penunjukan Amperemeter untuk setiap langkah kenaikan tegangan dan
isikan dalam tabel pengukuran 2.
Catatan : untuk dioda silikon arus mundur sangat kecil.
9. Kembalikan pengatur tergangan pada posisi minimum dan kembalikan semua
peralatan.

Tabel 1.2 Pengukuran I Dioda Silikon (Forward Bias)

If(mA) 0,06 0,60 3,00 6,00 20 30 40 60
Vf(V)
Rf=Vf/I
f

Tabel 1.2 Pengukuran II Dioda Silikon (Reverse Bias)

If(mA)
Vf(V) 1 2 5 10 15 20 25 30
 Rf=Vr/I
r

b. Dioda Germanium
Ulangi langkah pengukuran karakteristik dioda silikon, dioda silikon diganti
dengan dioda germanium dengan tabel pengukuran sebagai berikut:

Tabel 1.2 Pengukuran I Dioda Germanium (Forward Bias)

If(mA) 0,01 0,10 0,50 1,00 3,0 6,0 10
Vf (V)
Rf=Vf/I
f

Tabel 1.2 Pengukuran II Dioda Germanium (Reverse Bias)

If(mA)

Vr (V) 0 1 3 4 6 8 10
Rf=Vr/I
r

B. Menentukan Tegangan “Knee” Dengan Sistem Pendekatan

1. Ambillah contoh dari hasil pengukuran karakteristik dioda bias maju untuk daerah
linear baik silikon maupun germanium.
Dioda Silikon Dioda Germanium
Ir (mA) Vr Ir (mA) Vr
20 3
40 6
6 9

2. Buat karakteristik pendekatan dioda pada sumbu tegangan arus, tentukan koordinat
arus dan tegangan dari hasil pengukuran.
3. Tarik garis lurus yang menghubungkan ketiga titik koordinat, sehingga memotong
sumbu tegangan pada Ir = 0.
4. Dari grafik pendekatan diperolaeh :
 Untuk dioda silikon : Vknee = .....V.
Untuk dioda germanium : Vknee = .....V.
5. Dari karakteristik pendekatan tentukan resistansi dinamis dari dioda.

C. Menentukan Garis Beban Dioda

Rd = ∆v/∆i D

Gambar 1.9

1. Buatlah rangkaian simulasi dioda germanium seperti pada gambar di atas.

2. Hidupkan catu daya atur pada tegangan 1,5 V.
3. Ukurlah tegangan jatuh pada tegangan keluarannya (pada R).
Vf = ....
Vout = .....
4. Dengan cara yang sama buatlah garis beban untuk Vs = 1V dan R = 220 Ohm.
5. Ukurlah tegangan jatuh pada tegangan keluarannya (pada R).
Vf = ....
Vout = .....
6. Ulangi langkah diatas untuk dioda silikon dengan Vs = 3V dan R = 220 Ohm.

b. Dioda Zener
B. 1. Karakteristik Dioda Zener
1. Buatlah rangkaian simulasi dioda zener seperti gambar 2.3 di atas.
2. Pastikan catu daya dalam kondisi minimum, kemudian hidupkan.
3. Naikkan tegangan catu daya perlahan, sehingga Amperemeter menunjukkan harga
seperti dalam tabel pengukuran 2.4.
 4. Baca dan catat penunjukan Voltmeter untuk setiap langkah penunjukan
Amperemeter dalam langkah penunjukan.
5. Kembalikan pengatur tegangan ke posisi awal.
6. Ubahlah posisi dioda zener seperti pada gambar 2.3b.
7. Naikkan catu daya perlahan, sehingga Amperemeter menunjukkan harga seperti
pada tabel pengukuran 2.
8. Kembalikan pengaturan tegangan pada posisi semula.
9. Ulangi untuk dioda zener yang memiliki nilai yang lain.

Tabel 2.1
I(mA) 0,06 0,60 3 6 20 30 40 60
Vf

Tabel 2.3
I(mA) 0,06 0,60 3 6 20 30 40 60
Vf

C. Dioda Zener Sebagai Penstabil tegangan

1. Buatlah rangkaian seperti pada gambar 2.4.
2. Atur teganan catu daya pada tegangan 5 V.
3. Ukur tegangan pada terminal keluaran.
Vout = ...
4. Naikkan tegangan catu daya menjadi 7V.
5. Ukur tegangan pada terminal keluarannya.
Vout = ...
6. Naikkan tegangan catu daya menjadi 8V.
7. Ukur tegangan pada terminal keluarannya.
Vout = ...
8. Gantilah RL menjadi 1K.
9. Ulangi langkah 2 sampai langkah 7.
10. Gantilah RL menjadi 220.
11. Ulangi langkah 9.
 12. Ulangi langkah diatas untuk dioda zener 6,2 dengan sumber tegangan 7,8 dan 9V.

D. Dioda Zenner sebagai Clipper

1. Buatlah simulasi rangkaian seperti gambar 2.5
2. Atur generator fungsi pada gelombang kotak dengan f=400 Hz, dan V=6 Vpp.
3. Atur DC catu daya pada tegangan 10 V.
4. Lepaskan diode Zener, ukur tegangan keluaran dengan osiloskop kemudian gambar
dan catat.
5. Pasang kembali diode zener, atur potensiometer pada posisi minimum (0 V).
6. Gambar dan catat bentuk gelombang keluaran (perhatikan tabel level 0 dengan
menggunakan coling DC pada osiloskop).
7. Atur potensiometer sehingga menghasilkan tegangan 2,5 V.
8. Ulangi langkah no.6.
9. Ulangi langkah nomor 7 dan 8 untuk tegangan 5 V, 9,1 V dan 10 V.

E. Diode Zener sebagai pembentuk gelombang kotak.

1. Buatlah simulasi rangkaian seperti gambar 2.6.
2. Ukurlah bentuk gelombang dan amplitude pada tegangan sekunder trafo.
3. Ukurlah tegangan pada keluaran dan amati bentuk gelombangnya.
4. Ulangi langkah di atas untuk diode zener 9.1 V.

TUGAS DAN PERTANYAAN.

A. Dioda Semikonduktor
1. Gambarkan kurva dari hasil pengukuran karakteristik diode silicon dan diode
germanium.
2. Hitunglah resistansi dinamisnya dari kurva karakteristik !
3. Mana yang lebih besar arus bocor diode silicon atau germanium !
4. Apakah tegangan “knee” dapat berubah dengan perubahan tegangan sumber atau
bebannya. Jelaskan !
5. Apakah perbedaan antara tegangan “knee”dengan tegangan maju (Vf) pada diode?
6. Apa maksud pembuatan garis beban pada diode?
 7. Dari hasil percobaan garis beban. Apakah terjadi perbedaan tegangan keluaran (Vo)
antara perhitungan dengan grafik (kurva) dan hasil pengukuran langsung. Jelaskan !
8. Dari hasil pengukuran dan analisis dimana letak keunggulan dan kerugian diode
silicon dibanding germanium.
9. Berikan kesimpulan !

B. Dioda Zener
1. Gambarkan karakteristik zener diode tersebut !
2. Tentukan berapa tegangan zener (breakdown) dari masing-masing zener diode ?
3. Pada percobaan II dengan perubahan tegangan catudaya bagaimana hasil tegangan
keluarnya. Jelaskan !
4. Apakah perubahan tahanan beban berpengaruh pada kestabilan tegangan catu daya ?
5. Dari gambar yang terjadi pada percobaan jelaskan cara kerja rangkaian tersebut.
6. Bagaimana cara kerja dari rangkaian pembentuk gelombang kotak dan apa yang
terjadi jika tegangan zener lebih besar dari tegangan puncak masukan ?
