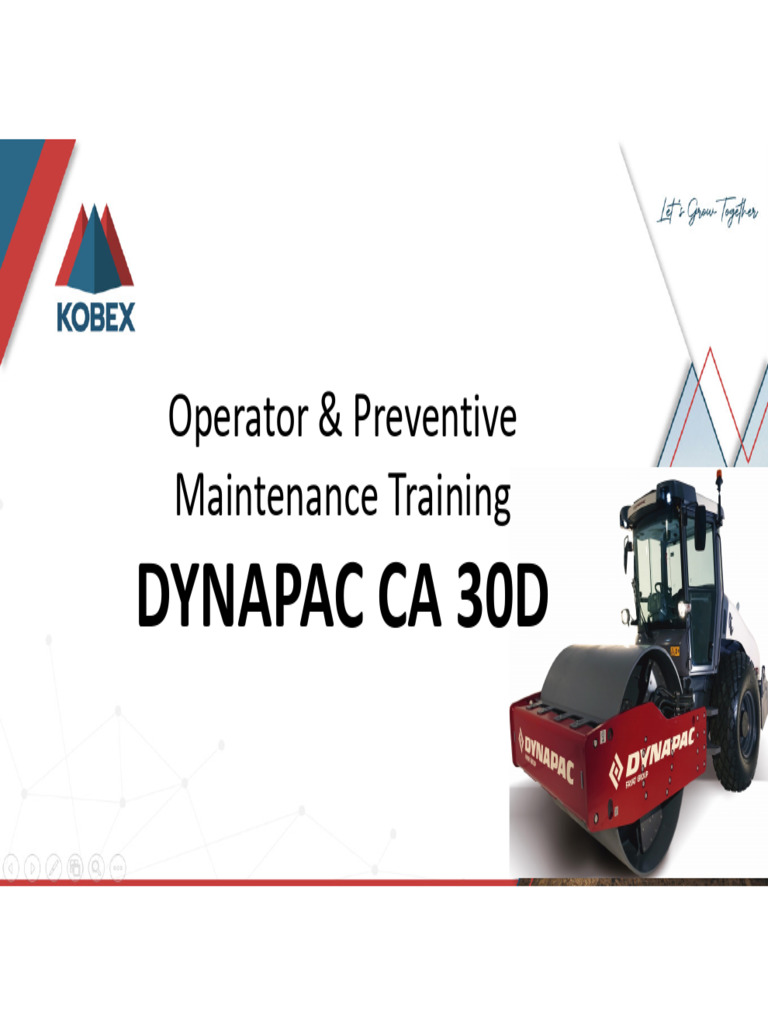

Operator & Preventive

Maintenance Training
DYNAPAC CA 30D
 Learning Outcomes

Setelah menyelesaikan training ini peserta akan dapat :

1. Mengidentifikasi attitude yang diperlukan saat
melakukan pengoperasian dan perawatan unit
2. Mengidentifikasi kompetensi yang diperlukan
untuk melakukan P2H dan periodic service
3. Memahami dan dapat menjelaskan instrument
panel dan warning indikator pada display
SAFETY PRECAUTION
 Safety Precaution

Pengertian Umum “ Kesehatan dan Keselamatan kerja (K3)”

Secara garis besar pengertian

kesehatan dan keselamatan kerja (K3)
adalah semua ilmu, tindakan dan
penerapannya untuk mencegah
terjadinya kecelakaan kerja, penyakit
akibat kerja (PAK), kebakaran,
peledakan dan pencemaran
lingkungan.
 Safety Precaution
CAUTION

Kata ini digunakan pada pesan-pesan keselamatan dan label-label

keselamatan dan menandai adanya potensi resiko yang jika tidak
dihindarkan, bisa mengakibatkan luka. Mungkin juga digunakan untuk
siaga terhadap suatu pengoprasian secara umum yang tak aman.

WARNING

Kata ini digunakan di pesan-pesan keselamatan dan label-label

keselamatan dan menandai (adanya) potensi
dari suatu yang penuh resiko situasi yang, jika tidak dihindarkan, bisa
mengakibatkan luka atau kematian serius. Mungkin juga digunakan
untuk siaga terhadap suatu pengoprasian secara umum yang tak aman.

DANGER

Kata ini digunakan di pesan-pesan keselamatan dan label-label

keselamatan dan menandai adanya satu resiko yang segera terjadi, jika
tidak dihindarkan, sangat mungkin untuk menyebabkan kematian atau
luka sangat serius. Mungkin juga digunakan untuk siaga melawan
terhadap peralatan dapat meletus atau meledakkan jika ditangani atau
diperlakukan dengan ceroboh.
 Safety Precaution

• Prinsip Keselamatan Kerja

Manusia Tindakan kerja yang Tidak ada

aman Kecelakaan
Mesin
Pengawasan Kondisi kerja yang manusia
terhadap 4M Material aman Tidak ada
Lingkungan kerja yang Kerusakan
Metode
aman barang
 Safety Precaution
• “ Suatu kejadian yang tidak direncanakan,tidak diduga,tidak diingini terjadi secara
• Tiba-tiba dan bersifat merugikan manusia,alat dan material “

“ Tidak direncanakan
Kecelakaan “ Tidak diingini Cedera pada manusia.
“ Tidak diduga
Kerusakan alat/mesin.
Disebabkan “ Tindakan tidak aman
“ Kondisi tidak aman Produktivitas terganggu.

Penderitaan keluarga

Mengakibatkan Produktivitas terhenti

 Safety Precaution

• SEBAB-SEBAB KECELAKAAN

Secara garis besar kecelakaan yang terjadi disebabkan :

1. 88 % Faktor Manusia : Tindakan tidak aman ( Unsafe Action )

2. 10 % Faktor Peralatan : Kondisi tidak aman ( Unsafe Condition )
3. 2 % Faktor Takdir/Nasib : Diluar kemampuan manusia ( God Act )
 Safety Precaution
General Safety

Ketahui peringatan pada perubahan cuaca saat

mengoperasikan. Serta ikuti prosedur evakuasi
saat turun hujan dan petir badai.
Jangan pernah mengoperasikan unit ketika kondisi
badan tidak sehat (unfit)
Ketahui penggunaan APD dan fungsinya
Hindari tangan terkena grease, oil dan air saat akan
mengemudikan unit.
Bersihkan kabin, kemudi, pegangan tangga dari
kontaminasi oli, graese, debu.
Sealu lakukan P2H dan isi form P2H sebelum
mengoperasikan unit
 Safety Precaution
Pengeatahuan tentang unit yang akan anda
kendarai ( Product Knowledge)
 Pelajari bagaimana cara penggunaan
perangkat kendali, monitor panel, dan
lampu peringatan.

 Pastikan anda mampu menjelaskan /

mengerti arti lampu-lampu peringatan
dan pesan-pesan peringatan yang ada.

 Ketahui titik-titik pemeriksaan dan

pengecekkan level fluida.
 Safety Precaution
Peraturan Keselamatan (Safety Rules)
 Hanya operator yang telah terlatih dan terpilih yang
boleh mengoperasikan unit.

 Ikuti peraturan keselamatan, peringatan dan

instruksi saat mengoperasikan unit.

 Selalu gunakan sabuk keselamatan saat berkendara.

 Dilarang mengoperasikan unit jika anda dalam

keadaan di bawah pengaruh alkohol, narkoba atau
obat-obatan.

 Perhatikan signal-signal tangan dari orang lain

disekitar anda.
 Safety Precaution
Alat Pelindung Diri

 Pakailah APD Standard saat

bekerja.

 Hindari pakaian yang terlalu besar,

perhiasan dan rambut yang terlalu
panjang.

 Jangan memakai pakaian yang

beroli, karena akan mudah
terbakar.
 Safety Precaution
Naik Turun Truk
 Selalu gunakan handles and steps saat
akan naik atau turun ke dalam unit.

 Terapkan “Three-Point Contact “ dari

tangan dan kaki anda saat naik atau
turun dari unit.

 Bersihkanlah grease, oli atau kotoran

lain yang membuat permukaan pijakan
pada unit menjadi licin.

 Jangan pernah naik dan turun unit saat

unit bergerak dan jangan pernah
melompat dari unit saat turun unit.
 Safety Precaution
Pencegahan kebakaran yang berasal dari fuel dan oli

Fuel, oli dan antifreeze dapat terbakar oleh

adanya nyala api.
 Jauhkan api dari cairan mudah terbakar.
 Matikan engine dan jangan merokok saat
melakukan pengisian bahan bakar.
 Kencangkan penutup fuel dan oli dengan
baik.
 Pengisian fuel atau oli harus dilakukan di
tempat terbuka atau tempat dengan
ventilasi udara yang baik.
 Tempatkan fuel dan oli pada tempat yang
aman.
 Safety Precaution
Peringatan saat menangani benda bertemperatur tinggi

Saat engine baru dimatikan, engine

coolant,engine oil, dan oli hidrolik
masih berada pada temperatur dan
tekanan yang tinggi. Tunggu
temperatur turun terlebih dahulu dan
ikuti instruksi yang benar.
 Safety Precaution
Peringatan keselamatan saat starting engine

 Lakukan pemeriksaan di sekeliling unit (wall

arround Inspection) sebelum anda memasuki unit.
Periksa apakah ada orang atau object di sekitar
unit.

 Saat akan starting engine, bunyikan klakson (1 kali)

sebagai tanda.

 Starting engine & mengoperasikan unit hanya

dilakukan dari bangku operator.
 Safety Precaution

Berikut adalah tindakan safety yang perlu dilakukan:

- Selalu mempertahankan three points of contact saat naik atau
turun dari machine.
- Hindari bersentuhan dengan permukaan atau cairan panas.
- Cegah cairan mudah terbakar bersentuhan dengan permukaan
panas.
 Safety Precaution

Berikut adalah tindakan safety yang perlu dilakukan:

- Hati-hati saat melakukan prosedur jump start
- Hati-hati saat menangani kebocoran cairan bertekanan tinggi
pada hose atau tube.
 Safety Precaution

Berikut adalah tindakan safety yang perlu dilakukan:

- Hati-hati saat penanganan battery
- Buang waste material pada tempat yang tepat
- Hati-hati saat mengoperasikan machine
Compactor Dynapac CA30D
Product Knowledge
Operator In Mind

Anti-Slip & Self cleaning

Working/Driving light ROPS Cab with A/C
steps

Full view to the drum Rotating beacon Rear view mirrors

 EFFICIENCY
GUARANTEED
COLD AIR

Optimized Engine
Installation

• Arah udara panas menuju bagian

Operator Comfort

belakang mesin
HOT AIR

• Menciptakan kenyamanan operator

yang lebih tinggi dengan
mengarahkan udara panas menjauh
dari operator.

• Memberikan kenyamanan bagi

operator selama jam kerja yang
panjang
Maximum Visibility for Minimum View Obstruction

Vision 360°
Front View Rear View

1m X 0.16m 1m X 1m
Electrical Measurement

No Solenoid Actual Measurement @32 °C Unit

1 Paking Brake 5.8 ohm
2 Low/High Vibration 5.7 - 5.9 ohm
3 Speed change (rabbit or travel) 7.6 ohm
4 Engine Shutfoff Black to White 0 ohm
Red to White 14.6 ohm
Red to Black 14.6 ohm
Compactor Dynapac CA30D
Operator Controls and
Monitor Panels
 Control Switch & Instrument Panel
ISO Symbols - System

Engine Transmission

Hydraulic Fuel Brake

 Control Switch & Instrument Panel
ISO Symbols - Advance

Engine Engine Hydraulic Brake

Coolant Oil Oil Oil/Fluid

Engine Engine Oil Hydraulic Transmission

Coolant Temperature Oil Filter Oil
Level
Control Switch & Instrument Panel
ISO Symbols

1 Hydraulic Oil Filter

2 Brake System Temp
3 Engine Oil Pressure
4 Fuel Water Separator
5 Engine Exhaust Gas
6 Transmission Oil
Level
1. Display
2. FNR ( Forward, Neutral
Reverse)
3. Hour meter
4. Fuel Level
5. Refuel indicator
6. Brightness
7. Temperature
Compactor Dynapac CA30D
Maintenance Activity
 Maintenance Activity
Kenapa penting?
(1) Lower your cost
- SAVE money since it costs lesser than repairs or replacement

VS

41
 Maintenance Activity
Kenapa penting?
(2) Guarantee machine long life
 Maintenance Activity
Kenapa penting?
(3) Guarantee Safety
 Maintenance Activity
Kenapa penting?

(4) Increase Machine Performance

 Maintenance Activity
Kenapa penting?
(5) No machine down for a long time
- Make your business success with Doosan machine
 Maintenance Activity
Lubrication Function

Fungsi utama pelumas :

 Mengurangi gesekan
 Mengurangi keausan

Fungsi tambahan:
 Meredam kejut
 Mengurangi temperatur
 Meminimumkan korosi
 Seal out contaminants
 Maintenance Activity
Fluid Handling
1. Drum terlindung dari sinar matahari atau
panas.
2. Tumpuk drum pada posisi mendatar
3. Pastikan ada tempat drain untuk
penyimpanan dalam skala besar
4. Pastikan ada tempat untuk strainer dan
filter
5. Tidak mencampur penggunaan hose atau
pump
 Maintenance Activity
Base Oil & Additive
Oil Additive
Extreme pressure memperbaiki ketahanan oil terhadap tekanan.

Viskositas Index ( VI ) memperbaiki nilai viskositas oli.

Anti wear memperbaiki sifat oli utnuk mencegah keausan.
AntiRust/corrosion meperbaiki sifat oli memisahkan debu dan mencegah
korosion.
Oxidation inhibitor memperbaiki sifat oli terhadap peristiwa oksidasi
Dipersant serta Anti
memperbaiki sifat oli agar oli tidak mudah berbusa, dll.
foam
 Maintenance Activity
Oil Standard Organization
SAE ( Society Of Automatic Engineers ) dengan skala SAE10, SAE20,
SAE30, SAE40, SAE20W-50, SAE90 dst,

API ( American Petroleum Institute )

• Oli untuk Gasoline Engine : SA, SB, SC, SD, SE and SF

• Oli untuk Diesel Engine : CA, CB, CC, CD, and CF.

AGMA ( American Gear Manufaturer Association ) dengan skala

AGMA1, AGMA2, AGMA3, AGMA4,5,6,7,8,8A.

ISO ( International Standardization Organization ) dengan skala

32 – 1500.
 Maintenance Activity
SAE Rating
20W
Mono-grade
15W Mono-grade
10W SAE 15W-40
SAE 40 Multi-grade
5W
0W

SAE 15W 50
40
30
20

-15oC 100oC
Increasing Temperature
 Maintenance Activity
SAE Rating – Multi Grade
 Maintenance Activity
Coolant
Coolant adalah zat cair yang digunakana pada circuit
pendingin engine. Fungsi utama Coolant adalah
sebagai penyerap panas pada komponen engine.
Syarat - Syarat Coolant :
1. Memiliki sifat penyerap panas / sebagai media pemindah panas.
2. Mencegah timbulnya endapan pada sirkuit sistem pendingin.
3. Tidak berakibat korosif logam besi tembaga ataupun aluminum

Coolant - Water
Keuntungan
1. Air merupakan media praktis
sebagai penyerap panas.
2. Dapat menempati ruang.
3. Tidak bisa dimampatkan
(incompressible).
Maintenance Activity
Kerugian
1. Menyebabkan korosi dan karena
kandungan mineral dalam air
dapat mengakibatkan timbulnya
endapan pada permukaan saluran
pendingin.
2. Clorida, sulfat, magnesium dan
calsium pada air dapat
menyebabkan scale deposit dan
sludge deposit atau korosi.
3. Mendidih pada saat suhu 100
derajat.
4. Berkurangnya volume ketika panas
dan menambah volume disaat suhu
dibawah 0 derajat celcius.
