Material Dan Struktur Beton

Jurusan Teknik Sipil LAPORAN PRAKTIKUM

Politeknik Negeri Padang

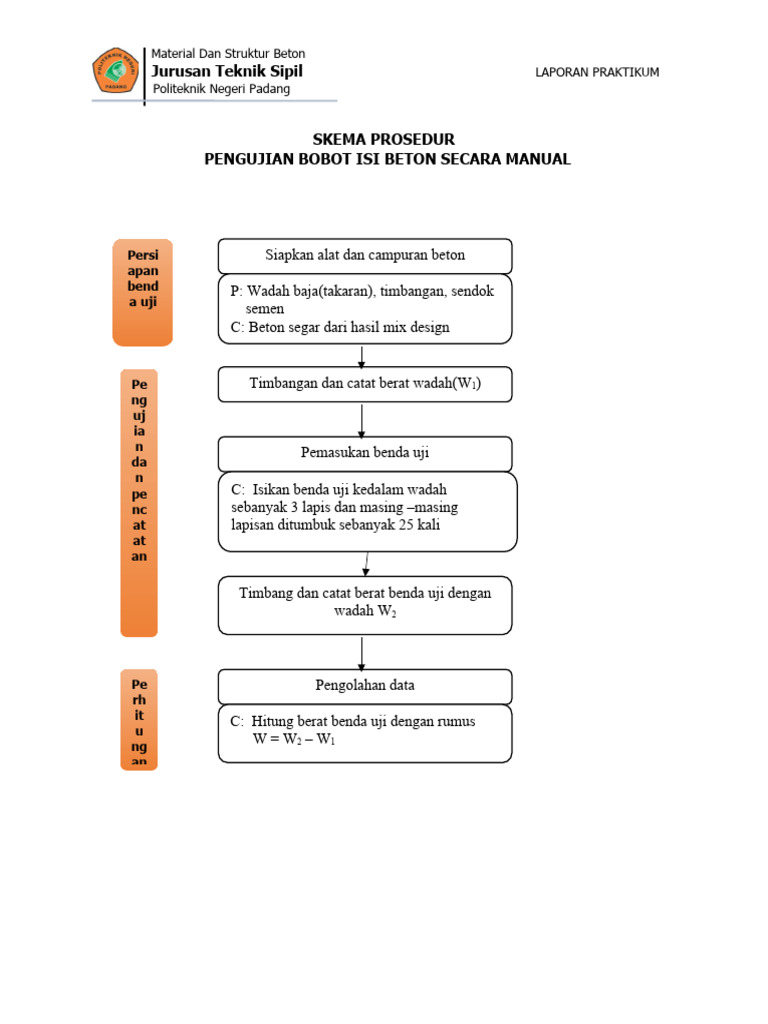

SKEMA PROSEDUR
PENGUJIAN BOBOT ISI BETON SECARA MANUAL

Persi Siapkan alat dan campuran beton

apan
bend P: Wadah baja(takaran), timbangan, sendok
a uji
semen
C: Beton segar dari hasil mix design

Pe Timbangan dan catat berat wadah(W1)

ng
uj
ia
n Pemasukan benda uji
da
n
pe C: Isikan benda uji kedalam wadah
nc sebanyak 3 lapis dan masing –masing
at lapisan ditumbuk sebanyak 25 kali
at
an

Timbang dan catat berat benda uji dengan

wadah W2

Pe Pengolahan data
rh
it C: Hitung berat benda uji dengan rumus
u
ng
W = W2 – W 1
an
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

ANIMASI PENGUJIAN BOBOT ISI BETON SECARA MANUAL

(BERDASARKAN SNI 03-1973-1990)

Pemasukan Benda Uji kedalam

Pengadukan Bahan Wadah dan dipadatkan
Persiapan Alat
Sesuai Mix Design
dan Bahan

Penimbangan berat wadah (w1)

dan penentuan volume (v)

Diisi dalam 3 lapis,

masing-masing lapisan
ditumbuk 25 kali

Pengolahan Data
Kesimpulan
W 2 -W 1
W=
V

Penimbangan benda uji

+ wadah (W2)
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

SKEMA PROSEDUR
PENGUJIAN BOBOT ISI BETON SECARA MEKANIS

Siapkan alat dan campuran beton

Persiapan
benda uji

P: Wadah baja(takaran), timbangan, sendok

semen, Vibrator
C: Beton segar dari hasil mix design

Timbangan dan catat berat wadah(W1)

Pemasukan benda uji

Pengujian dan pencatatan

C: Isikan benda uji kedalam wadah

sebanyak 3 lapis dan masing –masing
lapisan ditumbuk sebanyak 25 kali
Kemudian letakkan diatas mesin penggetar
yang telah di hidupkan, biarkan sampai
padat dan tidak ada gelembung udara di atas
permukaan

Timbang dan catat berat benda uji dengan

wadah W2

Pengolahan data
Perhitunga
n

C: Hitung berat benda uji dengan rumus

W = W2 – W 1
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

ANIMASI PENGUJIAN BOBOT ISI BETON SECARA MEKANIS

(BERDASARKAN SNI 03-1973-1990)

Pengisian Benda Uji kedalam

Persiapan Alat Wadah hingga penuh
Pengadukan Bahan
dan Bahan Sesuai Mix Design

Penimbangan berat wadah (w1)

dan penentuan volume (v)

Penggetaran Benda Uji

dengan mesin
penggetar (vibrator)
Kesimpulan

Pengolahan Data

W 2 -W 1
W= Penimbangan benda uji
V dengan wadah (W2) Getarkan hingga padat dan
tidak ada lagi gelembung
udara
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

SKEMA PROSEDUR
PENGUJIAN WAKTU PENGIKATAN BETON SEGAR

Siapkan alat dan bahan

P: timbangan, cetakan kubus

Persiapan benda uji

15x15x15 cm, sendok semen

C: semen, air konsistensi

Pengadukan benda uji

C: aduk semen + air secara

mekanis hingga rata dan
homogen

Pembentukan benda uji

P: cetakan kubus 15x15x15 cm

C: masukan pasta semen dalam
cetakan hingga rata dengan
bantuan vibrator
Pengujian

Perawatan benda uji

belum
mencapai penurunan 3,5 cm
rawat kembali benda uji

C: rawat pasta semen dalam

cetakan selama 45 menit
penusukan

Penurunan jarum alat

selama15 menit

P: alat penguji
C: jatuhkan jarum alat, lalu baca
Bila

skala penurunannya

A
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

Pencatatan data
Perrhitungan dan penglahan data

C.catat hasil penurunan jarum

hingga mencapai 25 ± 1

Perhitungan dan pelaporan data

C.hitung hasil penurunan

jarumdan tentukan ikat awal
berdasarkan grafik
 Material Dan Struktur Beton
Jurusan Teknik Sipil LAPORAN PRAKTIKUM
Politeknik Negeri Padang

ANIMASI
PENGUJIAN WAKTU PENGIKATAN BETON SEGAR
(BERDASARKAN ASTM C 1117-89)

Persiapan Alat
dan Bahan

Pengadukan Bahan
Sesuai Mix Design Penimbangan berat wadah (w1)
dan penentuan volume (v)
Pengisian Benda Uji kedalam
Wadah hingga penuh

Kesimpulan

Penggetaran Benda Uji

dengan mesin
penggetar (vibrator)

Pengolahan Data
Penusukan alat uji waktu Getarkan hingga padat
ikat adukan beton setelah dan tidak ada lagi
45 menit dari pengadukan gelembung udara
