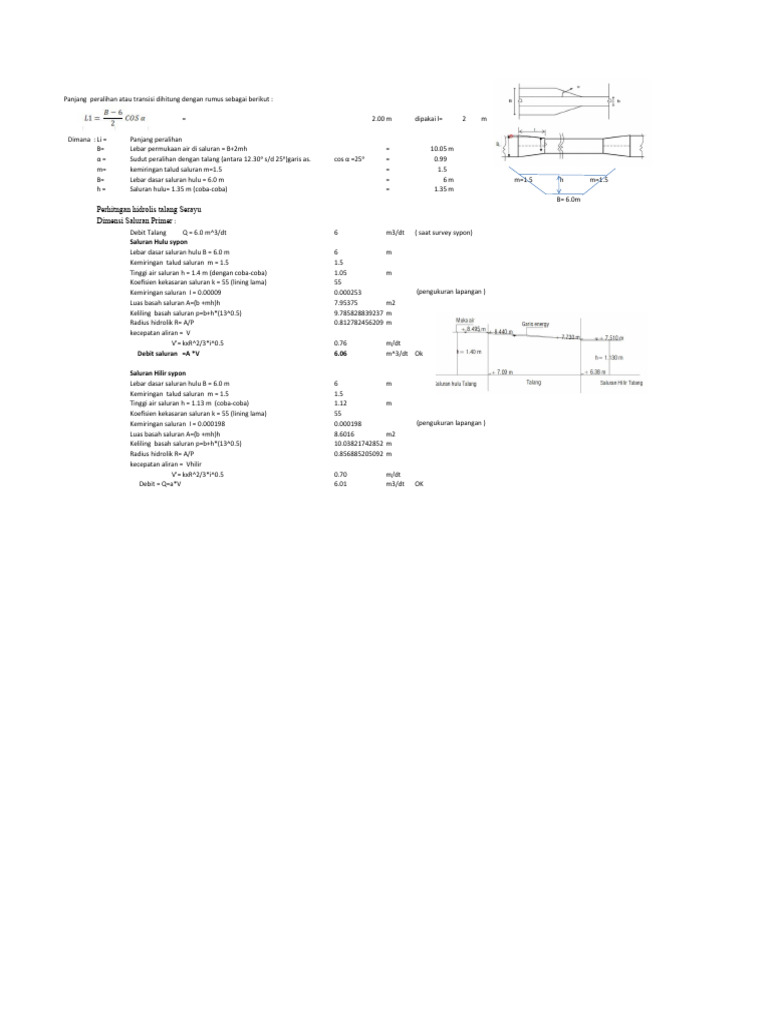

Panjang peralihan atau transisi dihitung dengan rumus sebagai berikut :

= 2.00 m dipakai l= 2 m

Dimana : Li = Panjang peralihan

B= Lebar permukaan air di saluran = B+2mh = 10.05 m
α= Sudut peralihan dengan talang (antara 12.30ᵒ s/d 25ᵒ)garis as. cos α =25ᵒ = 0.99
m= kemiringan talud saluran m=1.5 = 1.5
B= Lebar dasar saluran hulu = 6.0 m = 6m m=1.5 h m=1.5
h= Saluran hulu= 1.35 m (coba-coba) = 1.35 m
B= 6.0m
Perhitngan hidrolis talang Serayu
Dimensi Saluran Primer :
Debit Talang Q = 6.0 m^3/dt 6 m3/dt ( saat survey sypon) 6
Saluran Hulu sypon
Lebar dasar saluran hulu B = 6.0 m 6 m 6
Kemiringan talud saluran m = 1.5 1.5 1.5
Tinggi air saluran h = 1.4 m (dengan coba-coba) 1.05 m 1.05
Koefisien kekasaran saluran k = 55 (lining lama) 55 55
Kemiringan saluran I = 0.00009 0.000253 (pengukuran lapangan ) 0.000253
Luas basah saluran A=(b +mh)h 7.95375 m2 7.95375
Keliling basah saluran p=b+h*(13^0.5) 9.785828839237 m 9.785828839
Radius hidrolik R= A/P 0.812782456209 m 0.812782456
kecepatan aliran = V
V'= kxR^2/3*i^0.5 0.76 m/dt 0.761913784
Debit saluran =A *V 6.06 m^3/dt Ok 6.06007176 ok

Saluran Hilir sypon

Lebar dasar saluran hulu B = 6.0 m 6 m 6
Kemiringan talud saluran m = 1.5 1.5 1.5
Tinggi air saluran h = 1.13 m (coba-coba) 1.12 m 1.12
Koefisien kekasaran saluran k = 55 (lining lama) 55 55
Kemiringan saluran I = 0.000198 0.000198 (pengukuran lapangan ) 0.0002
Luas basah saluran A=(b +mh)h 8.6016 m2 8.6016
Keliling basah saluran p=b+h*(13^0.5) 10.03821742852 m 10.03821743
Radius hidrolik R= A/P 0.856885205092 m 0.856885205
kecepatan aliran = Vhilir
V'= kxR^2/3*i^0.5 0.70 m/dt 0.701712883
Debit = Q=a*V 6.01 m3/dt OK 6.035853538 ok
Dimensi talang direncanakan : bentuk U (untuk satu talang) Satu Talang (U) Satu talang Satu talang Satu talang besar
Lebar talang b (dicoba) 1.6 m 1.85 m 1.95 m 3 m
Panjang talang total L 240 m 240 m 240 m 240 m
Tinggi talang H (total) 1.55 m 1.7 m 1.6 m 1.65 m
Tebal dinding talang baja 0.006 m 0.006 m 0.006 m 0.006 m
Kemiringan talang (berdasar perbedaan elevasi inlet dan outlet sipon) 0.000458 0.000458 0.000458 0.000458
Angka kekasaran talang (baja halus) ====> V.T.Chow 83 83 83 83
Tinggi air rencana h (DICOBA) 0.5 m 1.4 m 1.3 m 1.4 m
Luas tampang basah A = b x h m2= 1.5x 1.3 m2 2.8096 m2 2.59 m2 2.535 m2 4.2 m2
Keliling basah P = b+2h 6.024 m 4.65 m 4.55 m 5.8 m
Jari - jari Hidrolik R = A/P 0.466401062417 m 0.5569892 m 0.5571429 m 0.7241379 m
Kemiringn talud m = 0 0 0 0 0
Kecepatan air V2 = K*r^2/3 *i^0.5 1.068 m/dt 1.202 m/dt 1.2026942 m/dt 1.4323804 m/dt
Debit talang Q=A*V (satu talang ) 3.001 OK 3.114 3.0488297 OK 6.0159976 OK

Kehilangan tenaga di inlet h1 = 0.5 (V2-V1)^2/2g = 0.003 m 0.0049463 m 0.0049513 m 0.0114558 m

Kehilangan tenaga di outlet h3 = 1 (V2-V3)^2/2g = 0.007 m 0.0098926 m 0.0129724 m 0.0274734 m
Kehilangan tenaga sepanjang talang L = LxI 0.110 m 0.10992 m 0.10992 m 0.10992 m
Total kehilangan tenaga setiap talang = 0.120 m 0.12 m 0.13 m 0.1488492 m
r= 0.8 m
Untuk debit talang Q = 6.0 m3/dt digunakan 2 (dua) buah talang dengan demensi : b=1.60 m
Bentuk talang U hair=1.30 m Free Board= 0.25 m
Htotal =(1.30 +0.25)
= 1.55 m
Q total= 6.00 m3/dt
No. Handbor X Y Sondir X
1 HB1 741700.91 9727413.41 SD1 741700.91
2 HB2 741070.37 9724971.16 SD2 741070.37
 Y Keterangan
9727413.41 Rencana Box Tersier BPS.1
9724971.16 Rencana Box Tersier BPS.3
