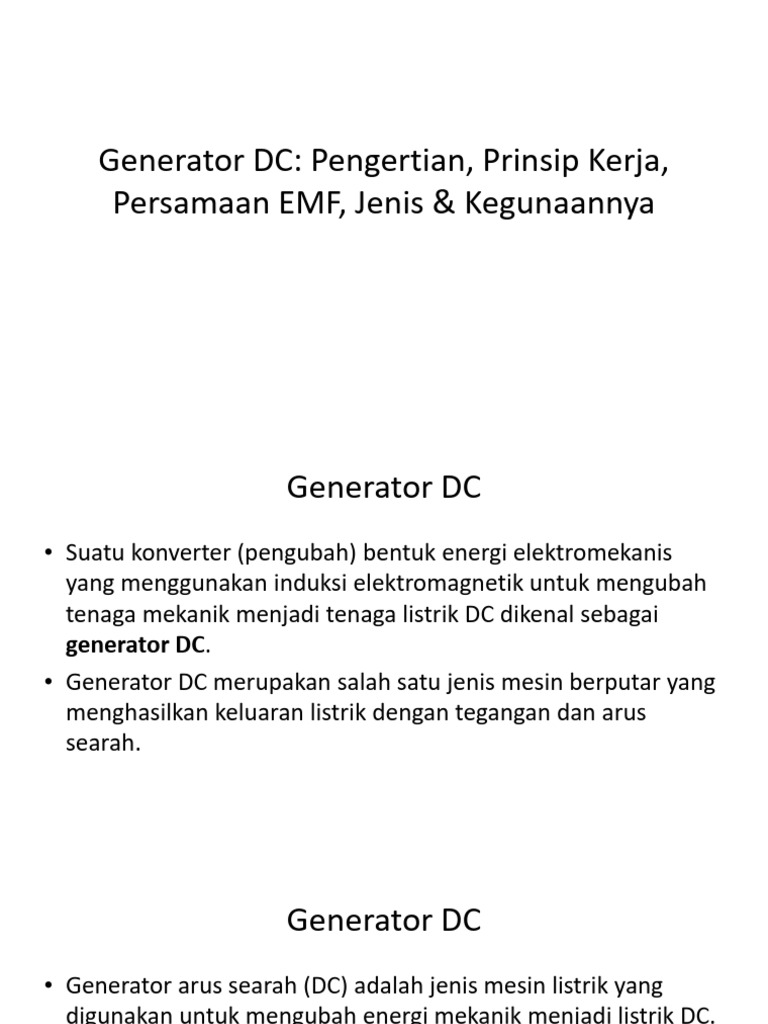

Generator DC: Pengertian, Prinsip Kerja,

Persamaan EMF, Jenis & Kegunaannya

 Generator DC
• Suatu konverter (pengubah) bentuk energi elektromekanis
yang menggunakan induksi elektromagnetik untuk mengubah
tenaga mekanik menjadi tenaga listrik DC dikenal sebagai
generator DC.
• Generator DC merupakan salah satu jenis mesin berputar yang
menghasilkan keluaran listrik dengan tegangan dan arus
searah.
 Generator DC
• Generator arus searah (DC) adalah jenis mesin listrik yang
digunakan untuk mengubah energi mekanik menjadi listrik DC.
• Proses perubahan energi terjadi melalui terjadinya gaya gerak
Listrik secara induksi.
• Menurut prinsip induksi elektromagnetik Hukum Faraday,
ketika sebuah konduktor memotong fluks magnet, gaya gerak
listrik yang diinduksikan secara energetik akan dihasilkan di
dalamnya. Sekalipun rangkaian penghantar tidak dibuka, gaya
gerak listrik ini tetap dapat menimbulkan aliran arus.
 Konstruksi
Generator DC
 Konstruksi Generator DC
• Rotor: Inti rotor atau jangkar, yang terdiri dari kipas, jangkar,
komutator, dan poros, merupakan komponen penting lainnya
dari generator DC. Komponen ini berputar dalam medan
magnet yang dihasilkan oleh stator tetapi dapat digerakkan,
tidak seperti stator. Laminasi slot besi dengan slot-slot yang
telah dilapis untuk membuat inti jangkar berbentuk silinder
membentuk inti jangkar. Laminasi ini mengurangi kehilangan
energi akibat arus eddy.
 Konstruksi Generator DC
• Generator DC merupakan salah satu jenis mesin DC.
Komponen utama generator DC diberikan di bawah ini:
• Stator: Ini adalah komponen stasioner dari sistem. Stator juga
memiliki inti, belitan stator, dan rangka luar. Stator adalah fitur
penting dari generator DC dan berfungsi sebagai sumber
medan magnet di sekitar kumparan yang berputar. Terdapat
dua magnet stabil yang mempunyai kutub berlawanan yang
saling berhadapan.
 Konstruksi Generator DC
• Belitan Jangkar : Slot inti jangkar terutama digunakan untuk
menahan gulungan jangkar. Untuk meningkatkan jumlah arus
yang dihasilkan, mereka dihubungkan secara seri ke paralel
dalam bentuk belitan rangkaian tertutup. Belitan jangkar,
konfigurasi konduktor yang unik, dianggap sebagai otak atau
pusat generator DC. Belitan jangkar dapat berupa belitan
putaran atau belitan gelombang, tergantung pada jenis
sambungannya.
 Konstruksi Generator DC
• Bantalan : Suatu sistem menggunakan bantalan untuk
memberikan kelancaran pergerakan berbagai bagian mesin DC.
Gesekan antara komponen mesin yang berputar dan yang diam
dikurangi dengan bantuan bantalan. Hasilnya, komponen
sistem tidak memerlukan pelumasan terus-menerus dan akan
bertahan lebih lama. Bantalan rol dan bantalan bola adalah
dua jenis bantalan yang paling umum digunakan pada
generator dc.
 Konstruksi Generator DC
• Yoke : Kuk adalah penutup luar yang terbuat dari besi tuang
atau baja yang tidak hanya mengamankan rakitan bagian
dalam ke dasar mesin dan memberikan perlindungan mekanis
padanya, namun juga menyediakan saluran untuk aliran
magnet yang dihasilkan oleh belitan medan.
 Konstruksi Generator DC
• Kutub magnet - Tujuan utama kutub magnet adalah untuk
menjaga belitan medan. Biasanya, belitan ini dililitkan pada
kutub dan dihubungkan ke belitan jangkar dalam urutan
tertentu. Alhasil, kutub-kutub tersebut dilekatkan dengan
prosedur pengelasan pada yoke dengan menggunakan sekrup.
• Sepatu Kutub- Pelat besi atau baja yang disebut sepatu kutub
digunakan terutama untuk menyebarkan fluks magnet dan
mencegah kumparan medan berputar agar tidak terjatuh.
 Konstruksi Generator DC
• Komutator- Untuk memperkuat belitan jangkar, komutator
mengubah tegangan AC menjadi tegangan DC seperti halnya
penyearah. Lembaran mika digunakan untuk melindungi setiap
segmen tembaga pada logam konduktif ini dari yang lain.
• Sikat- Salah satu komponen utama generator DC adalah sikat.
Blok karbon ini memungkinkan untuk menjamin sambungan
listrik antara komutator dan rangkaian beban eksternal.
 Konstruksi Generator DC
• Poros- Pada mesin DC, poros merupakan komponen mekanis
yang menyebabkan putaran dengan menghasilkan torsi. Ini
memiliki kekuatan putus maksimum dan terbuat dari baja
ringan. Poros merupakan salah satu komponen generator DC
yang membantu kemampuan generator dalam mentransfer
energi mekanik. Komutator, kipas pendingin, pusat jangkar, dan
komponen berputar lainnya dimasukkan ke dalam poros.
 Simbol Generator DC
• Generator DC dilambangkan secara
simbolis dengan sebuah lingkaran
dengan dua garis yang menempel
pada ujung-ujungnya yang
berlawanan secara diametral.
Lingkaran melambangkan jangkar
dan garis melambangkan sikat
generator.
 Prinsip Kerja Generator DC
• Medan elektromagnetik (ggl) diinduksi dalam konduktor
pembawa arus ketika ditempatkan dalam medan magnet yang
berubah sesuai dengan hukum induksi elektromagnetik
Faraday dan aturan tangan kanan Fleming menyatakan bahwa
ketika arah gerakan konduktor berubah, maka arahnya pun
berubah. dari arus induksi.
 Prinsip Kerja Generator DC
• Arus induksi akan mengalir sepanjang jalur tertutup konduktor
bila situasi tersedia. Konduktor jangkar dipintal menjadi medan
elektromagnetik yang diciptakan oleh kumparan medan pada
generator DC. Akibatnya, konduktor pada jangkar
menghasilkan ggl yang diinduksi secara elektromagnetik.
Prinsip Kerja Generator DC
 Prinsip Kerja Generator DC
• Misalkan sebuah jangkar berputar searah jarum jam dan
sebuah konduktor bergerak ke atas dari kiri. Arah gerakan
konduktor tertentu akan berubah menjadi ke bawah setelah
jangkar menyelesaikan setengah putaran. Akibatnya, arus akan
mengalir melalui masing-masing konduktor jangkar secara
bergantian. Namun, komutator cincin terpisah juga
membalikkan sambungan konduktor jangkar ketika arus
dibalik. Akibatnya, terminal mengalami arus searah.
 Persamaan EMF Generator DC
• Mari kita asumsikan bahwa generator memiliki total Z
konduktor yang dirancang sedemikian rupa sehingga semua
rute paralel selalu seri. Oleh karena itu, persamaan EMF
induksi pada generator DC diberikan sebagai;
 Persamaan EMF Generator DC

Z mewakili jumlah total konduktor

A adalah singkatan dari jumlah jalur paralel
P adalah jumlah kutub pada generator
Z/A = jumlah konduktor yang terhubung secara serial
N melambangkan putaran jangkar dalam rpm
N/60 = jumlah putaran per detik
e = ggl induksi generator DC
 Jenis Generator DC
• Berdasarkan bagaimana medan tereksitasi, generator DC dapat
dibagi menjadi tiga tipe dasar:
1. generator tereksitasi sendiri,
2. tereksitasi terpisah, dan
3. generator magnet permanen.
 Jenis
Generator DC
 Generator DC Magnet Permanen
• Jenis generator yang paling mendasar adalah generator DC
magnet permanen, yang menggunakan magnet permanen
untuk menghasilkan fluks pada rangkaian magnet. Satu atau
lebih magnet permanen diposisikan mengelilingi jangkar.
Desain generator dan keluaran dayanya terbatas sehingga jenis
ini tidak digunakan dalam aplikasi industri. Mirip dengan
dinamo pada sepeda, generator DC magnet permanen sering
digunakan dalam aplikasi kecil.
Generator DC Magnet Permanen
 Generator DC Magnet Permanen
• Besarnya tegangan yang dihasilkan ketika kawat memotong
garis gaya magnet bergantung pada lilitan kawat dan
kecepatan putaran medan. Selain itu, sudut antara fluks
magnet dan permukaan bergerak mempengaruhi besarnya
tegangan yang ada. Tegangan bervariasi dengan setiap putaran
loop dari nol hingga jumlah maksimumnya sebagai fungsi
sudut, menciptakan jumlah tegangan sinusoidal yang absolut.
Tegangan menjadi konstan pada nilai terbesarnya seiring
dengan bertambahnya jumlah loop pada berbagai sudut.
 Generator DC Magnet Permanen
• Tegangan induksi dapat dihitung sebagai;
Vin = Blv
Vin = tegangan induksi
v = kecepatan konduktor
l = panjang konduktor
B = rapat fluks dalam Wb/m2
 Generator Tereksitasi Terpisah
• Pada generator DC jenis ini, magnet medan ditenagai oleh
sumber DC eksternal, seperti baterai. EMF dan tegangan yang
lebih tinggi pada keluaran dapat dihasilkan seiring dengan
meningkatnya kecepatan putaran.
• Diagram rangkaian generator DC tereksitasi terpisah diberikan
di bawah ini.
Generator Tereksitasi Terpisah
 Generator DC Tereksitasi Sendiri
• Magnet medan pada generator DC tereksitasi sendiri ditenagai
oleh arus internalnya sendiri, dan kumparan medan
digabungkan secara internal ke jangkar. Karena sisa magnet,
selalu ada fluks di kutub. Sejumlah kecil arus dihasilkan ketika
jangkar berputar, dan arus ini mengalir melalui kumparan
medan dengan beban untuk memperkuat fluks kutub. Arus
dan EMF meningkat sebagai akibat peningkatan fluks kutub,
dan proses akumulatif berlanjut hingga diperlukan eksitasi.
 Generator DC Tereksitasi Sendiri
• Berdasarkan kumparan medan dan penempatannya, generator
DC tereksitasi sendiri dibagi menjadi beberapa kategori
berikut:
1. Generator Belitan Shunt
2. Generator Belitan Kompon/Majemuk
3. Generator Belitan Seri
 Penggunaan Generator DC
Aplikasi generator DC sangat beragam menurut jenis dan
sifatnya:
• Generator DC Tereksitasi Terpisah sering digunakan untuk
tujuan pengujian di laboratorium karena kapasitasnya untuk
menghasilkan tegangan dengan rentang yang luas.
– Mereka berfungsi dalam kondisi stabil dengan fluktuasi eksitasi
medan apa pun. Mereka juga digunakan sebagai sumber suplai untuk
motor DC yang kecepatannya perlu dikontrol untuk berbagai aplikasi
karena fitur ini.
 Penggunaan Generator DC
• Aplikasi generator DC sangat beragam menurut jenis dan
sifatnya:
• Generator DC Tereksitasi Shunt
– Karena kecenderungannya untuk kehilangan tegangan, generator
shunt mempunyai cakupan aplikasi yang relatif terbatas. Mereka
digunakan untuk menyediakan listrik ke peralatan yang ditempatkan
sangat dekat dengan lokasinya. Dengan bantuan regulator lapangan,
generator DC jenis ini sering kali memberikan tegangan terminal
konstan untuk pengoperasian jarak pendek dari tanpa beban hingga
beban penuh.
 Penggunaan Generator DC
• Aplikasi generator DC sangat beragam menurut jenis dan
sifatnya:
• Generator DC Tereksitasi Shunt.
– Generator shunt berfungsi sebagai sumber penerangan umum dan
digunakan untuk mengisi daya baterai.
• Generator shunt Self-Excited digunakan untuk memberikan
stimulasi pada alternator. Mereka juga berfungsi sebagai
pasokan listrik sederhana.
 Penggunaan Generator DC
• Aplikasi generator DC sangat beragam menurut jenis dan
sifatnya:
• Generator DC Belitan Kompon Kumulatif
– Karena kemampuannya untuk mempertahankan tegangan yang
stabil, generator luka majemuk kumulatif sering digunakan untuk
penerangan, catu daya, dan layanan tenaga berat.
– Motor juga dapat digerakkan oleh generator belitan kompon
kumulatif.
 Penggunaan Generator DC
• Generator kompon datar biasanya digunakan untuk operasi
jarak pendek, seperti menyediakan listrik untuk hotel, kantor,
rumah, dan penginapan.
• Karena reaksi demagnetisasi jangkar yang signifikan,
generator belitan kompon diferensial digunakan untuk
pengelasan busur ketika diperlukan penurunan
tegangan yang signifikan dan arus yang konsisten.
 Contoh Generator DC di Kehidupan Nyata
• Ketika kontrol kecepatan diperlukan, generator DC digunakan
pada motor DC. Ketika dibutuhkan sedikit daya, mereka
berfungsi sebagai generator portabel. Mereka berfungsi
sebagai dinamo pada sepeda motor dan juga digunakan pada
alat cukur listrik dan mainan seperti mobil dengan kendali jarak
jauh.
 Contoh Generator DC di Kehidupan Nyata
• Salah satu penggunaan generator DC dalam kehidupan nyata
yang paling umum adalah alternator di mobil yang digunakan
untuk mengisi ulang baterai. Selain itu, generator DC juga
digunakan dalam pengelasan listrik pada baja, besi, atau logam
lainnya.
 Latihan
1
Generator arus searah (DC) dengan penguat terpisah mempunyai data
sebagai berikut:
Tegangan terminal : 234 V, tahanan belitan jangkar 1 Ω, beban listrik
generator mempunyai tahanan 120 Ω.
Hitung arus yang mengalir pada belitan jangkar.
Hitung tegangan terinduksi, apabila tegangan pada sikat arang
diabaikan.
Solusi :
If Ia IL
V
Ia = IL = +
RL +
234
Ia = = 1,95 A - V RL
120

E = V + IaR a + 2 e s -

E = 234 + 1,95 x1+ 0 = 235,95 V

2
Generator DC penguat shunt, dengan data :
Tegangan = 240 V
Tahanan belitan medan = 240 Ω
Tahanan belitan jangkar = 1 Ω
Generator mensuplai beban listrik yang mempunyai tahanan 10 Ω
1). Hitung arus jangkar
2). Hitung tegangan terinduksi, apabila tegangan pada sikat
diabaikan
Ia IL
Ish
V = Ish R sh +

V 240
Ish = = =1 A Rsh V RL
R sh 240

V = IL R L
-
V 240
IL = = = 24 A
R L 10
E = V + Ia R a + 2 e s
Ia = IL + Ish = 24 + 1 = 25 A
E = 240 + 25 .1+ 0 = 265 V
3 Generator DC shunt 30 kW, 250 V, pada kondisi rated tegangan
jangkar 265 V dan arus pada belitan penguat shunt 1,5 A
1). Hitung tahanan belitan medan shunt.
2). Hitung tahanan belitan jangkar.
3). Hitung efisiensi generator DC tersebut

V 250 Ia IL
R sh = = = 166,7 Ω
Ish 1,5 Ish +
P 30000
IL = = = 120 A
V 250 Rsh V RL
Ia = IL + Ish = 120 + 1,5 = 121,5 A

E = V + Ia R a -
E − V 265 − 250
Ra = = = 0,124 Ω
Ia 121,5 Pout
η= x 100 %
Pout = 30.000 W Pin
30000
= x100
PRa = I R a = 121,5 x0,124 = 1830,50 W
2
a
2
30000 + 1830,5 + 375
Psh = I2sh R sh = 1,5 2 x166,7 = 375 W = 93 %
4

Sebuah generator DC penguat seri, diperoleh beberapa data :

Tegangan = 240 V
Tahanan belitan jangkar = 1 Ω
Tahanan belitan seri = 0,24 Ω
Beban listrik deb\ngan tahanan = 10 Ω
1). Hitung arus jangkar
2). Hitung tegangan terinduksi, rugi tegangan pada sikat arang diabaikan

V = IL R L Ise IL
V 240
IL = = = 24 A Ia Rse + +
R L 10
V RL
Ia = Ise = IL = 24 A
E = V + Ia R a + IseR se + 2 E s -

E = 240 + 24 x1 + 24 x0,24 + 0
E = 269,76 V
5 Suatu generator arus searah kompon pendek 20kW bekerja dengan
bebanpenuh pada tegangan terminal 250 Volt. Resistans kumparan
jangkar, kumparan medan seri, dan kumparan medan shunt
masing-masing sebesar 0,05 ohm,0,025 ohm, dan 100 ohm.
Hitung tegangan yang harus dibangkitkan oleh jangkar.
20.000 Ra = 0,05 Ω
IL = = 80 A
250 Rse = 0,025 Ω
Vsh V + Ise R se Rsh = 100 Ω
Ish = =
R sh R sh Ise IL

250 + 80 x0,025 Ish Ia Rse + +

= = 2,52 A
100 V RL
Rsh

Ia = IL + Ish = 80 + 2,52 = 82,52 A -

Tegangan yang dibangkitkan oleh belitan jangkar :

E = V + Ia R a + Ise R se + 2 e s
E = 250 + 82,52x0,05 + 80 x0,025 + 0 = 256,13 V
6
Generator DC seri 50 KW, 250 V. tahanan kumparan jangkar 0,1 Ω
rugi tegangan pada sikat tidak ada, Hitung :
•Arus jangkar bila bekerja pada beban penuh
•Tegangan yang dibangkitkan jika tahanan medan seri 0,15 Ω

Pout = 50 KW = 50.000 W
V = 250 volt
Ra = 0,1 Ω Ise IL

Ia Rse + +
P 50000
IL = = = 200 A
V 250 V RL

Ia = Ise = IL = 200 A -

E = V + Ia R a + Ise R se + 2e s
E = 250 + 200 x0,1+ 200 x0,15 + 0
E = 300 volt
