AC BASIC

PT.
PAMAPERSADA NUSANTARA
Mechanic Development
Plant instructor - adro pspn

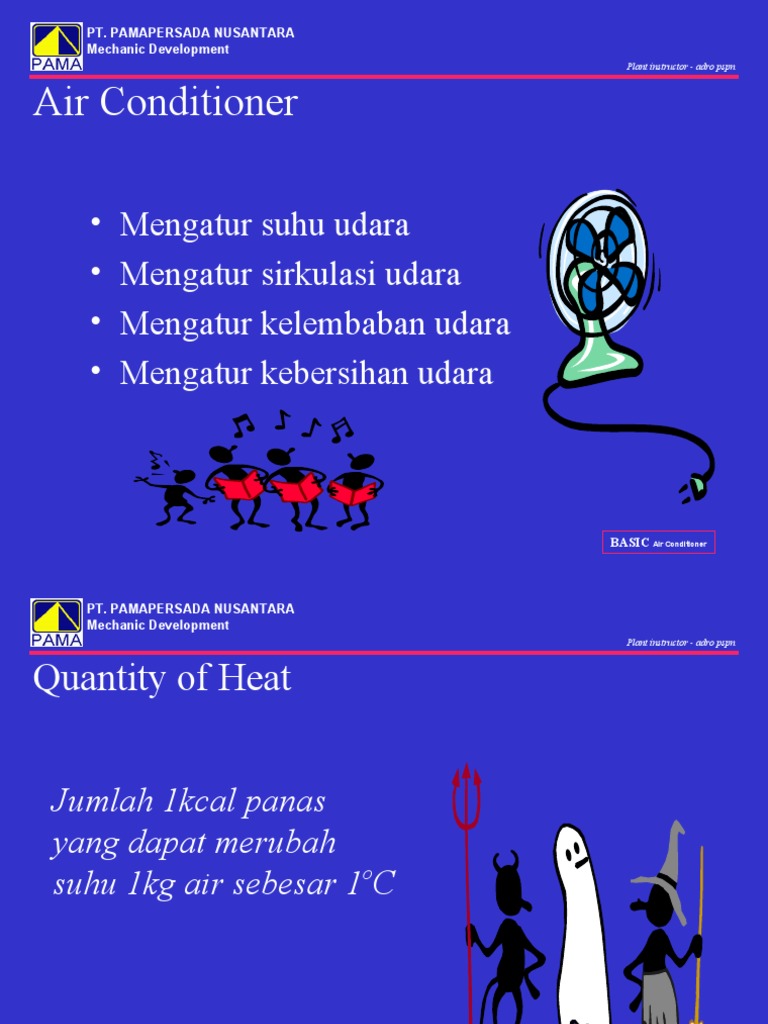

Air Conditioner
• Mengatur suhu udara

• Mengatur sirkulasi udara
• Mengatur kelembaban udara
• Mengatur kebersihan udara
BASIC Air Conditioner

PT. PAMAPERSADA NUSANTARA
Quantity of Heat
Jumlah 1kcal panas

yang dapat merubah
suhu 1kg air sebesar 1oC

Specific Heat ( panas jenis )
Jumlah energi panas yang dibutuhkan

untuk merubah suhu suatu benda
o
tertentu sebesar 1 C

Scale of temperature
Ukuran panas atau dinginnya 100 Didih 212
suatu benda yang umumnya

dinyatakan dengan 100 180
derajat Celcius ( oC ) 0 Beku 32

atau derajat Fahrenheit ( oF )
o o
C F

Sensible Heat
Panas yang dapat

merubah suhu
suatu benda

Latent Heat
Panas yang dapat

merubah wujud
tetapi tidak merubah
suhu

Pressure
Pkg
Gaya tegak lurus
yang dikenakan pada satuan Pressure : Pkg/cm2
tertentu pada
benda padat, cair atau gas 1 cm
1 cm
Area : 1 cm2

Atmospheric Pressure
Tekanan yang bekerja pada

semua benda diatas bumi
( berat udara di sekitar )
1 atm = 1.03 Kg/cm2

= 760 mm.Hg.

Absolute Humidity
Jumlah kandungan uap air

didalam udara dibandingkan
udara kering

Relative Humidity
Jumlah uap air yang terkandung

didalam udara dibanding dengan
udara yang sudah tidak dapat
menyerap uap air lagi didalam
suhu udara tersebut.

Istilah - istilah
• Fusi yaitu benda padat yang mencair, dengan menyerap
panas dari udara sekelilingnya
• Solidifikasi yaitu cairan yang berubah menjadi padat
dengan melepas panas pada sekelilingnya
• Evaporasi yaitu cairan yang menguap menjadi gas dengan
menyerap panas dari sekelilingnya
• Kondensasi yaitu gas / uap yang berubah menjadi cairan
dengan melepas panas ke sekelilingnya
• Sublimasi yaitu benda padat yang berubah menjadi gas
• Adhesi yaitu gas yang berubah menjadi padat
Main Component A / C
• Compressor
• Condenser & Fan
• Receiver Dryer
• Expansion Valve
• Evaporator &
Blower Fan
• Hoses / Tube

Compressor
Fungsi :
• Mensirkulasikan refrigerant
• ke seluruh sistim refrigerant

Mengkompresikan
bertekanan rendah menjadi
bertekanan tinggi dan
bertemperatur tinggi

Condenser
Fungsi :
Bersama-sama dengan fan

merubah refrigerant berbentuk
gas bertekanan tinggi
menjadi refrigerant berbentuk
cair bertekanan tinggi
dengan cara mendinginkan
refrigerant tersebut.

Receiver Dryer
Fungsi :
• Menyimpan refrigerant
bertekanan tinggi
• Menyaring kotoran
• Menyerap air (mengeringkan)
• Melihat jumlah refrigerant

Expansion Valve
Fungsi :
* Merubah refrigerant berbentuk cair
bertekanan dan bersuhu tinggi

menjadi refrigerant berbentuk
kabut ataujumlah
* Mengatur uap bertekanan
refrigerantdan
yang
bersuhu
di uapkanrendah.
di evaporator
Evaporator
Fungsi :
Menyerap panas dari udara

yang dilewatkan melalui
fin-fin pendingin, sehingga
udara ruangan menjadi sejuk

Repeating Vacuum Method

Pasang Manifold Gauge
Lakukan Pemvacuuman
Lebih dari 15 menit at au hingga kevacuuman

mencapai 75 Cm-Hg
Berhenti Pemvacuuman
Perbaiki
Biarkan sel ama 5 menit Komponen
Yang Bocor
Check Kevacuuman
Apakah Berkurang ?
Tidak Ya Kebocoran Terlihat
Isi Sirkulasi Dengan Refrigerant Check Sistem Dari Kebocoran

Berbentuk Gas
Isi Dengan Gas
Keboran Tak-terlihat
Lewat Sisi HI
Buka Manifold Gauge

Check Sistim Sirkulasi Dari Kebocoran Dengan

Mengunakan Refrigerant
• Buka valve HI pada manifold gauge untuk

memasukan refrigerant dalam bentuk gas
• Ketika tekanan sirkulasi mencapai 1
Kg/Cm2 tutup valve HI
• Check kebocoran, jika ditemukan
kebocoran perbaiki

Pengisian Refrigerant
• Pasang manifold gauge
• Tutup valve HI
• Buka valve LO, atur bukaan valve sehingga pembacaan tekanan rendah
tidak lebih dari 4.2 kg/Cm2 (60 psi )
• Buka pintu dan jendela pada cabin
• Hidupkan engine dengan putaran 1300 - 1500 rpm
• Atur blower dan temperatur pada posisi Hi ( max )
• Lakukan pengisian hingga sistim sirkulasi berisi cukup refrigerant (HI 13 -
17 Kg/Cm2 dan LO 1.5 - 2.1 Kg/Cm2 ), pada sight glass tidak terlihat
adanya gelembung-gelembung tetapi sekali-sekali gelembung akan terlihat
• Tunggu hingga sistim AC stabil
• Periksa kembali tekanan HI dan LO
• Tambah/kurangi bila tidak sesuai std

Pengisian Dengan Refrigerant cair
• Matikan engine
• Tutup valve Lo
• Buka valve HI dan jungkirkan kaleng refrigerant
• Jumlah dalam sirkulasi penuh ditandai dengan sight glass
tidak bergelembung
• Kalau tekanan pada tekanan rendah tidak terbaca, mungkin
ada sumbatan, perbaiki

Pengecekan Jumlah Refrigerant Lewat Sight

Glass
• Jalankan A/C dengan kondisi sebagai berikut :
• Pintu dan jendela pada cabin terbuka penuh
• Maximum cooling (thermostat dan blower max)
• Putaran engine 1300 - 1500 Rpm
Check jumlah refrigerant di sight glass
Jumlah tepat tidak terlihat adanya gelembung-gelembung
tetapi
sekali-sekali gelembung akan terlihat
Jumlah kelebihan tidak terlihat adanya gelembung-gelembung,
pendinginan A/C kurang
Jumlah kurang terlihat gelembung secara terus menerus

Air Conditioner Performance Test

• Pasang manifold gauge
• Buka seluruh pintu dan jendela
• Hidupkan engine pada putaran 1500 rpm
• Atur blower dan temperatur pada posisi Hi ( max )
• Tunggu hingga sistim AC stabil
• Periksa tekanan HI standard 13 - 17 Kg/Cm2
• Lihat suhu termometer pada outlet blower dan bandingkan dengan
temperatur udara luar
Temperatur udara luar Perbedaan yang diijinkan
* Kurang dari 24 oC 11 oC
* 24 – 32 oC 14 oC
* Lebih dari 32 oC 17 oC

Perhatian saat pemakaian Refrigerant

• Selalu gunakan pelindung mata
• Jangan memasang tabung diatas suhu 40 oC
• Jangan menangani refrigerant pada tempat yang tertutup
atau dekat dengan api
• hati-hati jangan sampai refrigerant mengenai kulit atau
mata secara langsung
• bagian yang terkena jangan digosok
• bilas dengan menggunakan air
• bawalah ke dokter sesegera mungkin untuk perawatan
lebih lanjut

Refrigerant Cycle
KOMPRESSOR EVAPORATOR
Changes to high Take latent heat from
temperature, surrounding air and
high pressure gas evaporator
Refrigerant
CONDENSER EXPANSION VALVE

Condenses the high Changes to low
temperature, temperature, low
high pressure gas pressure mist
PT. Pamapersada Nusantara
Mechanic Development Program
Is9/Adro/02/Air Conditioner
