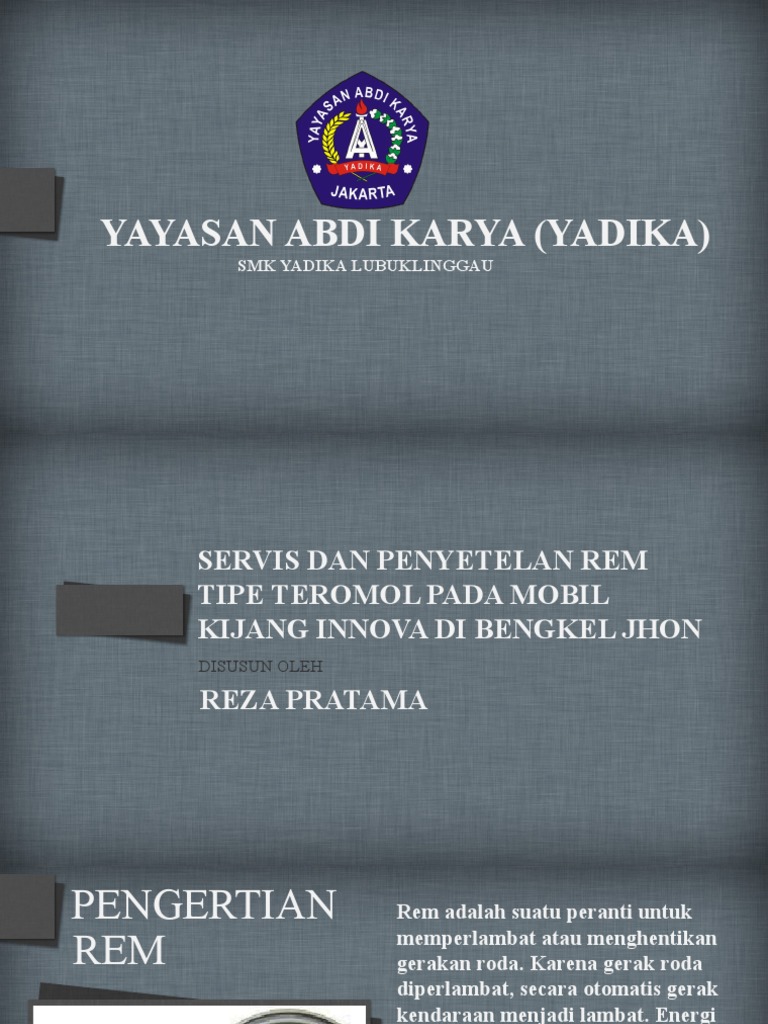

YAYASAN ABDI KARYA (YADIKA)

SMK YADIKA LUBUKLINGGAU

SERVIS DAN PENYETELAN REM
TIPE TEROMOL PADA MOBIL
KIJANG INNOVA DI BENGKEL JHON
DISUSUN OLEH

REZA PRATAMA
PENGERTIAN Rem adalah suatu peranti untuk

REM memperlambat atau menghentikan

gerakan roda. Karena gerak roda
diperlambat, secara otomatis gerak
kendaraan menjadi lambat. Energi
kinetik yang hilang dari benda yang
bergerak ini biasanya diubah
menjadi panas karena gesekan

Fungsi dari rem ini adalah sebagai keamanan saat

berkendara. Rem dapat menghentikan dan
memperlambat laju kendaraan . Para produsen
kendaraan menyadari hal ini dan selalu meningkatkan
kemampuan sisi pengereman produk-produknya.
FUNGSI
Rem Tromol pada Mobil

Rem tromol merupakan tipe rem

kendaraan yang menggunakan gesekan
antara kampas dengan tromol. Jenis
rem ini mempunyai arah gesekan yang
sama-sama berjauhan sehingga tromol
yang sudah tersambung dan terpasang
pada roda diletakkan pada samping
luar dari
Salah satu duayang
kelebihan kampas rem.
dimiliki jenis rem ini yakni perangkat
yang tertutup sehingga debu atau kotoran tidak mudah
menempel. Tentu saja hal ini akan memudahkan pembersihan.
Pengereman juga cenderung lebih lembut jika dibandingkan
dengan rem cakram.
Cara Menyetel
Rem Teromol Mobil
 1 OBENG
ALAT – ALAT
2 KUNCI RODA
MENYETELAN
REM TROMOL 3 DONGKRAK
MOBIL
4 BAUT 14 PANJANG
5 KUNCI RING 14
 LANGKAH PENYETELAN
REM TEROMOL MOBIL

1 DONGKRAK RODA BELAKANG MOBIL

2 LEPASKAN RODA

LANGKAHNYA 3 KELUARKAN TEROMOL REL

ADALAH SEBAGAI
BERIKUT : 4 PUTAR ADJUSTING SCREW UNTUK MENYETEL CELAH

5 MASUKAN KEMBALI REM TEROMOL

6 PASANG RODA DAN TURUNKAN DONGKRAK

 URAIAN
PENYETELAN
REM TEROMOL MOBIL
DONGKRAK
RODA BELAKANG MOBIL Karena rem parkir itu terletak pada rem tromol yang
letaknya pada roda belakang mobil, maka kita perlu
melepas roda dan membongkar tromol rem. Sebelum
itu, dongkrak dulu mobil untuk bisa melepas rodanya.

Untuk mendongkrak mobil, saya rasa anda semua

sudah ahli. Yang terpenting dalam mendongrak mobil
adalah letak tumpuannya. Pastikan anda menggunakan
titik tumpu yang benar sebagai tumpuan.
Titik tumpu/jack point untuk mobil-mobil dengan
model chasis frame (umumnya mobil penggerak roda
belakang), biasanya terletak pada axle belakang atau
pada frame chasis. Sementara untuk mobil dengan tipe
body monocouqe (biasanya pada mobil penggerak
depan) tumpuannya adalah bagian plat memanjang
dibawah pintu mobil.
LEPASKAN RODA
MOBIL

Gunakan kunci roda untuk

melepas baut roda dan lepaskan
roda seperti biasa. Untuk langkah
pelepasan roda, saya rasa sangat
mudah jadi tak perlu dibahas
panjang lebar.
KELUARKAN TEROMOL REL
MOBIL

Sebelum membongkar tromol rem, anda harus menurunkan dulu

rem tangan pada mobil anda. Ini karena kita tidak akan bisa
mengeluarkan tromol dalam posisi kampas rem yang menekan
tromol rem. Untuk mengeluarkan tromol rem, perlu teknik
khusus karena posisi tromol ini sering kali menempel dengan
bagian center axle. Sehingga kita tidak bisa menariknya begitu
saja. Pertama anda harus mengetahui kalau ada dua buah lubang
baut pada permukaan tromol rem yang posisinya saling
bersebrangan. Ini adalah lubang baut tempat untuk
mengeluarkan tromol rem.
PUTAR ADJUSTING SCREW
UNTUK MENYETEL CELAH
Sistem rem tromol menggunakan sebuah adjusting screw
untuk mengatur lebar kampas rem tromol. Lokasi adjusting
screw ini, biasanya terletak pada bagian atas sistem rem
tromol. Anda bisa menemukan adjuster ini dengan meilihat
komponen kecil yang bergerigi.

Untuk menyetelnya, anda perlu memutar komponen

bergerigi tersebut menggunakan bantuan obeng (-). Caranya,
dengan mengungkit gerigi pada adjuster kearah atas atau
bawah.

Arah penyetelan mungkin berbeda pada setiap mobil, oleh

karena itu coba putar ke arah atas atau bawah hingga
kampas rem tromol melebar.

MASUKAN KEMBALI REM TEROMOL
Setelah anda berhasil menyetel/memperlebar
kampas rem, lalu masukan tromol rem ke
posisinya seperti semula. Setelah itu putar tromol
rem, pastikan tromol bisa masuk dengan mudah
dan saat diputar juga tidak seret namun terdengar
suara gesekan antara kampas dan permukaan
tromol.
Langkah ini memang butuh perkiraan kita untuk
menemukan setelan yang pas. Tapi kalau anda
mengalami kesulitan, anda bisa menggunakan tuas
rem parkir untuk mengetes berapa setelan yang
anda kira pas.
Caranya, seusai menyetel adjuster anda pasang
tromol rem seperti biasa. Lalu tarik rem tangan,
disini anda akan mengetahui berapa ketinggian
rem. Kalau anda rasa kurang/masih ketinggian,
maka putar lagi adjuster hingga ketinggian tuas
rem parkir dinilai pas.
PASANG RODA DAN TURUNKAN DONGKRAK

Setelah penyetelan rem tromol selesai, anda bisa langsung

memasang roda mobil dan pasang juga bautnya. Lalu
lanjut untuk menyetel rem tromol pada roda satunya.

Penyetelan rem tromol memang harus dilakukan pada

semua roda (roda belakang kiri dan kanan), karena kalau
tidak bisa menyebabkan efek selip pada salah satu roda
dan kampas rem pada salah satu rem tromol juga akan
lebih cepat habis.
TERIMA KASIH! 
