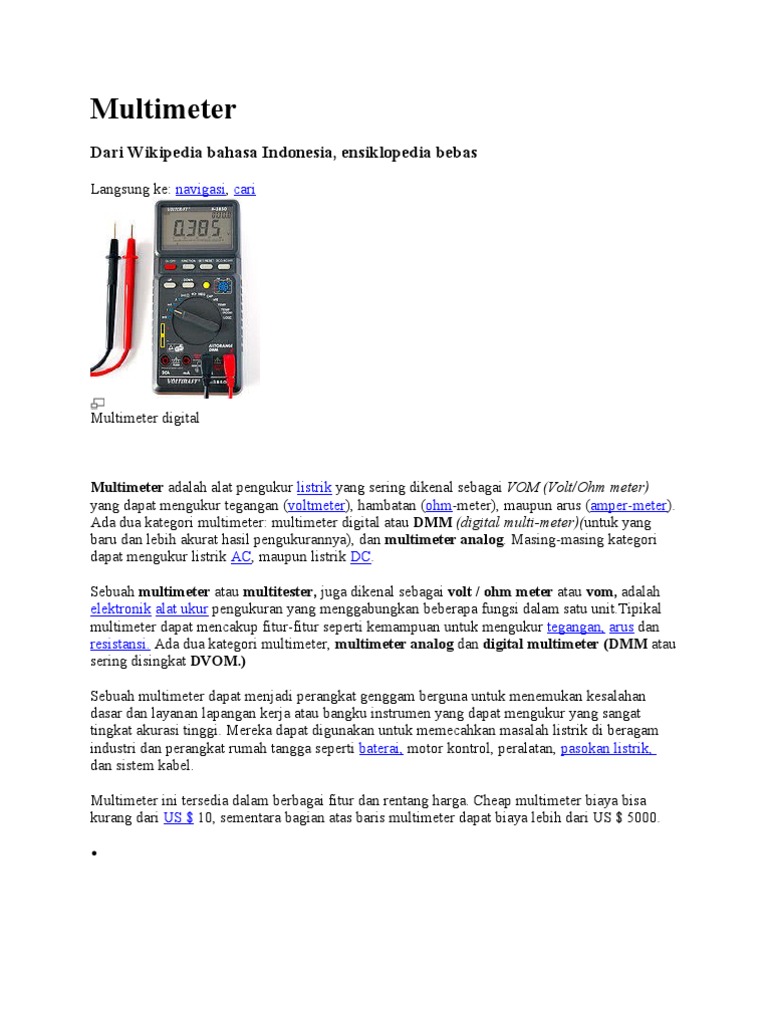

Multimeter

Dari Wikipedia bahasa Indonesia, ensiklopedia bebas

Langsung ke: navigasi, cari

Multimeter digital

Multimeter adalah alat pengukur listrik yang sering dikenal sebagai VOM (Volt/Ohm meter) yang dapat mengukur tegangan (voltmeter), hambatan (ohm-meter), maupun arus (amper-meter). Ada dua kategori multimeter: multimeter digital atau DMM (digital multi-meter)(untuk yang baru dan lebih akurat hasil pengukurannya), dan multimeter analog. Masing-masing kategori dapat mengukur listrik AC, maupun listrik DC. Sebuah multimeter atau multitester, juga dikenal sebagai volt / ohm meter atau vom, adalah elektronik alat ukur pengukuran yang menggabungkan beberapa fungsi dalam satu unit.Tipikal multimeter dapat mencakup fitur-fitur seperti kemampuan untuk mengukur tegangan, arus dan resistansi. Ada dua kategori multimeter, multimeter analog dan digital multimeter (DMM atau sering disingkat DVOM.) Sebuah multimeter dapat menjadi perangkat genggam berguna untuk menemukan kesalahan dasar dan layanan lapangan kerja atau bangku instrumen yang dapat mengukur yang sangat tingkat akurasi tinggi. Mereka dapat digunakan untuk memecahkan masalah listrik di beragam industri dan perangkat rumah tangga seperti baterai, motor kontrol, peralatan, pasokan listrik, dan sistem kabel. Multimeter ini tersedia dalam berbagai fitur dan rentang harga. Cheap multimeter biaya bisa kurang dari US $ 10, sementara bagian atas baris multimeter dapat biaya lebih dari US $ 5000.

Avometer

Para ilmuwan awalnya digunakan galvanometers untuk mengukur arusSebuah galvanometer dapat ditransfer untuk mengukur resistansi (diberi sumber tegangan yang diketahui) atau tegangan (diberi perlawanan tetap). Sementara sesuai untuk penggunaan laboratorium primitif, berpindah dari satu konfigurasi ke yang lain tidak nyaman di lapangan. Multimeter diciptakan di awal 1920-an sebagai radio receiver dan tabung hampa perangkat elektronik menjadi lebih umum. Penemuan pertama tersebut diberikan untuk multimeter Kantor Pos insinyur Donald Macadie, yang menjadi tidak puas dengan harus membawa banyak instrumen terpisah yang diperlukan untuk pemeliharaan sirkuit telekomunikasi. [1] Macadie menciptakan sebuah alat yang dapat mengukur ampli, volt dan ohm, multifungsi meteran sehingga kemudian bernama Avometer. [2] The meter terdiri dari sebuah galvanometer, tegangan dan resistensi referensi, dan sebuah saklar untuk memilih sirkuit yang tepat untuk input yang diuji. Macadie ide untuk mengambil Otomatis Coil Winder and Electrical Equipment Company (ACWEEC, mungkin didirikan pada tahun 1923). [2] AVO pertama diletakkan pada penjualan di tahun 1923, dan meskipun pada awalnya sebuah DC-satunya alat banyak fitur-fiturnya tetap hampir tidak berubah sampai ke Model terakhir 8. Sistem modern menjadi lebih rumit, yang multimeter menjadi lebih kompleks atau dapat dilengkapi dengan peralatan yang lebih khusus dalam teknisi's toolkit. Sebagai contoh, di mana untuk keperluan umum multimeter mungkin hanya menguji sirkuit pendek, resistansi konduktor dan beberapa ukuran kasar kualitas isolasi, teknisi modern mungkin menggunakan tangandiadakan analisa untuk menguji beberapa parameter untuk memvalidasi kinerja jaringan kabel. [3] . Kontemporer multimeter dapat mengukur banyak kuantitas. Yang umum adalah:

Tegangan dalam volt. Arus di ampere. Perlawanan di ohms.

Selain itu, multimeter dapat juga ukuran:

Kapasitansi dalam farads. Konduktansi di siemens. Desibel. Siklus sebagai persentase. Frekuensi dalam hertz Induktansi dalam henrys Suhu dalam derajat Celsius atau Fahrenheit.

Digital multimeter dapat juga termasuk sirkuit untuk:

Kontinuitas yang berbunyi 'bip' ketika sebuah rangkaian melakukan. Dioda dan Transistor

Berbagai sensor dapat dilampirkan ke multimeter untuk melakukan pengukuran seperti:

Tingkat pencahayaan Keasaman / alkalinitas (pH) Kecepatan angin Kelembaban relatif

. Resolusi sebuah multimeter sering ditentukan dalam "digit" dari resolusi. Sebagai contoh, istilah 5 digit mengacu pada jumlah digit yang ditampilkan pada sebuah pembacaan multimeter. Dengan konvensi, setengah digit dapat menampilkan baik nol atau satu, sedangkan angka tiga perempat dapat menampilkan angka lebih tinggi dari satu tetapi tidak sembilan. Umumnya, tiga perempat angka mengacu pada nilai maksimum 3 atau 5. Fraksional selalu digit angka yang paling signifikan dalam nilai yang ditampilkan. A 5 digit multimeter akan memiliki lima digit yang penuh nilai-nilai tampilan 0-9 dan satu setengah angka yang hanya bisa menampilkan 0 atau 1. [4] semacam meteran bisa menunjukkan nilai positif atau negatif dari 0 sampai 199.999. A 3 digit meter dapat menampilkan kuantitas dari 0 sampai 3.999 atau 5.999, tergantung pada pabrik. Sementara tampilan digital dengan mudah dapat diperluas di presisi, digit tambahan tidak berharga jika tidak disertai dengan perawatan dalam perancangan dan kalibrasi dari bagianbagian analog multimeter. Bermakna pengukuran resolusi tinggi memerlukan pemahaman yang baik tentang spesifikasi instrumen, kontrol yang baik dari kondisi pengukuran, dan ditelusuri dari kalibrasi instrumen. Menetapkan "menampilkan menghitung" adalah cara lain untuk menentukan resolusi. Tampilan menghitung memberikan jumlah terbesar, atau nomor terbesar ditambah satu (sehingga jumlah hitungan tampak lebih bagus) yang multimeter 'layar dapat menunjukkan, mengabaikan pemisah desimal. Sebagai contoh, sebuah 5 digit multimeter juga dapat ditentukan sebagai menghitung atau 199.999 menampilkan menghitung layar 200.000 multimeter.

Sering menghitung tampilan hanya disebut hitungan dalam spesifikasi multimeter. Dalam beberapa desain yang mendasari analog-ke-digital converter mekanisme mungkin memiliki lebih atau kurang digit presisi daripada ditampilkan. Resolusi multimeter analog dibatasi oleh skala lebar pointer, pointer getaran, akurasi pencetakan sisik, nol kalibrasi, jumlah kisaran, dan kesalahan karena non-horisontal menggunakan layar mekanis. Pembacaan yang diperoleh akurasi juga sering terganggu oleh divisi miscounting tanda, kesalahan dalam aritmatika mental, paralaks pengamatan kesalahan, dan penglihatan yang kurang sempurna. Mencerminkan skala dan gerakan meter lebih besar digunakan untuk meningkatkan resolusi; dua setengah sampai tiga digit resolusi setara biasanya (dan mungkin memadai untuk ketepatan yang terbatas benar-benar diperlukan bagi sebagian besar pengukuran). Resistance measurements, in particular, are of low precision due to the typical resistance measurement circuit which compresses the scale heavily at the higher resistance values. Perlawanan pengukuran, khususnya, adalah ketepatan rendah karena khas rangkaian pengukuran resistansi yang menekan skala berat pada nilai resistansi yang lebih tinggi. Digital multimeter biasanya melakukan pengukuran dengan akurasi lebih unggul daripada rekanrekan analog mereka. Multimeter analog biasanya mengukur dengan akurasi sekitar tiga persen. [5] Standar multimeter digital portabel mengklaim mampu mengukur dengan akurasi sebesar 0,5% pada rentang tegangan DC. Bangku-top mainstream multimeter membuat klaim untuk memiliki akurasi yang lebih baik dari 0,01%. Instrumen kelas laboratorium dapat memiliki akurasi dalam bagian per juta angka. [6] Sebuah multimeter's dikutip keakuratan ditentukan sebagai yang dari bawah (mV) DC jangkauan, dan dikenal sebagai "volt DC dasar akurasi" sosok. Rentang tegangan DC yang lebih tinggi, arus, resistansi, AC dan lainnya akan berkisar biasanya memiliki akurasi yang lebih rendah daripada angka dasar volt DC. Produsen dapat menyediakan layanan kalibrasi sehingga meter baru dapat dibeli dengan menunjukkan sertifikat kalibrasi meteran telah disesuaikan dengan standar dilacak ke Institut Nasional Standar dan Teknologi. Produsen seperti biasanya menyediakan layanan kalibrasi purna jual, juga, sehingga peralatan yang lebih tua mungkin recertified. Multimeter digunakan untuk pengukuran kritis dapat menjadi bagian dari sebuah metrologi program untuk menjamin kalibrasi. Beban saat ini, atau berapa banyak arus diambil dari rangkaian yang diuji dapat mempengaruhi keakuratan multimeter. Menarik arus yang lebih kecil biasanya akan menghasilkan pengukuran yang lebih tepat. Dengan penggunaan yang tidak tepat atau terlalu banyak beban saat ini, sebuah multimeter mungkin rusak karena itu pengukuran rendering nya tidak dapat diandalkan dan di bawah standar. Meter dengan amplifier elektronik di dalamnya, seperti multimeter digital dan analog meter menggunakan transistor untuk amplifikasi, memiliki impedansi input yang biasanya dianggap tidak cukup tinggi untuk mengganggu sirkuit diuji. Hal ini sering satu juta ohm, atau sepuluh juta

ohm. Impedansi masukan standar memungkinkan penggunaan probe eksternal untuk memperpanjang arus langsung mengukur jarak hingga puluhan ribu volt. Kebanyakan multimeter analog yang bergerak tipe pointer unbuffered, dan menarik arus dari rangkaian yang diuji untuk membelokkan meter pointer. The impedansi dari meter bervariasi tergantung pada kepekaan dasar gerakan meter dan jangkauan yang dipilih. Sebagai contoh, satu meter dengan 20.000 khas ohm / volt kepekaan akan memiliki resistansi masukan dari dua juta ohm pada kisaran 100 volt (100 V * 20.000 ohm / volt = 2.000.000 ohm). Sensitivitas rendah meter berguna untuk tujuan umum pengujian kekuatan terutama di sirkuit, di mana impedansi sumber yang rendah dibandingkan dengan impedansi meter. Beberapa pengukuran di sirkuit sinyal memerlukan kepekaan yang lebih tinggi agar tidak memuat bawah rangkaian yang diuji dengan impedansi meter. [7] Kadang sensitivitas bingung dengan resolusi satu meter, yang didefinisikan sebagai yang terendah mengukur tegangan, arus atau hambatan yang dapat mengubah pengukuran membaca. Untuk keperluan umum multimeter digital, sebuah rentang skala penuh beberapa ratus millivolts AC atau DC yang umum, tetapi minimum arus skala penuh rentang mungkin beberapa ratus milliamps. Karena untuk keperluan umum multimeter hanya memiliki dua hambatan kawat pengukuran, yang tidak mengkompensasi efek dari kawat memimpin perlawanan, pengukuran di bawah beberapa puluh ohm akan akurasi rendah. Ujung atas rentang pengukuran multimeter bervariasi oleh produsen; umumnya pengukuran lebih dari 1000 volt, lebih dari 10 ampere, atau lebih dari 100 megohms akan memerlukan alat tes khusus, seperti yang akan akurat pengukuran arus pada urutan dari 1 microamp atau kurang ... Pada kedua arus DC dan AC rentang sebuah multimeter akan menyebabkan penurunan tegangan pada rangkaian yang diuji. Hal ini terutama disebabkan oleh resistor shunt saat ini digunakan untuk pengukuran. Nilai dapat berubah, tergantung pada jangkauan meteran memilih, karena rentang yang berbeda biasanya menggunakan resistor shunt yang berbeda. [8] Karena sistem indikator dasar baik analog atau digital meter hanya merespons ke DC, sebuah multimeter mencakup konversi AC ke DC rangkaian untuk membuat pengukuran arus bolakbalik. Dasar multimeter dapat memanfaatkan sebuah rangkaian penyearah, dikalibrasi untuk mengevaluasi nilai rata-rata dari gelombang sinus diperbaiki. untuk meter tersebut akan memberikan faktor koreksi untuk beberapa bentuk .Panduan Penggunagelombang sederhana, untuk memungkinkan yang benar root mean square (RMS) nilai setara dihitung untuk rata-rata menanggapi meter. Lebih mahal multimeter akan menyertakan AC ke DC konverter yang tanggap terhadap nilai RMS dari gelombang untuk berbagai kemungkinan bentuk gelombang; panduan pengguna untuk meteran akan menunjukkan batas-batas faktor puncak dan frekuensi untuk kalibrasi meter yang berlaku . RMS penginderaan diperlukan untuk pengukuran s nonsinusoidal kuantitas, seperti ditemukan dalam sinyal audio, atau di frekuensi variabel-drive.

Sebuah bangku-top multimeter dari Hewlett-Packard.

Modern sering multimeter digital karena ketepatan, keawetan dan fitur tambahan. Dalam Digital Multimeter tes sinyal di bawah dikonversi menjadi tegangan dan penguat dengan dikontrol secara elektronik prasyarat memperoleh sinyal. Digital Multimeter menampilkan kuantitas yang diukur sebagai angka, yang mencegah paralaks kesalahan. Dimasukkannya negara padat elektronik, dari rangkaian kontrol komputer tertanam kecil, telah memberikan kekayaan fitur kemudahan dalam meter digital modern. Umum tersedia pengukuran perangkat tambahan termasuk:

Auto-mulai, yang memilih rentang yang benar untuk kuantitas yang diuji sehingga yang paling signifikan angka yang akan ditampilkan. Sebagai contoh, empat digit multimeter akan secara otomatis memilih rentang yang tepat untuk menampilkan 1,234 bukannya 0,012, atau overloading. Automulai meter biasanya menyertakan fasilitas untuk 'membekukan' meteran rentang tertentu, karena pengukuran yang menyebabkan berbagai perubahan yang sering mengganggu pengguna. Auto-polaritas untuk pembacaan arus langsung, menunjukkan jika tegangan yang diberikan adalah positif (setuju dengan meteran memimpin label) atau negatif (berlawanan polaritas untuk meteran lead). Sampel dan terus, yang akan kait membaca yang terbaru untuk diperiksa setelah instrumen akan dihapus dari rangkaian yang diuji. Current-tes terbatas untuk drop tegangan di persimpangan semikonduktor. Meskipun tidak pengganti untuk transistor tester, pengujian memfasilitasi ini dioda dan berbagai jenis transistor. Sebuah grafik dari kuantitas yang diuji, sebagai grafik batang. Hal ini membuat pergi / tidak-pergi pengujian mudah, dan juga memungkinkan bercak dari tren yang bergerak cepat. . Bandwidth rendah osiloskop. [11]

Sirkuit otomotif penguji, termasuk tes untuk otomotif waktu dan tinggal sinyal. [12] Sederhana akuisisi data fitur untuk merekam pembacaan maksimum dan minimum selama periode tertentu, atau untuk mengambil sejumlah sampel pada interval yang tetap. [13] Integrasi dengan pinset untuk permukaan-mount teknologi. [14] Gabungan LCR meter untuk ukuran kecil-SMD dan melalui lubang komponen.
[15]

Modern meter dapat dihubungkan dengan sebuah komputer pribadi dengan IrDA link, RS-232 koneksi, USB, atau bis instrumen seperti IEEE-488. Antarmuka komputer memungkinkan untuk merekam pengukuran seperti yang dibuat. Beberapa DMM's dapat menyimpan pengukuran dan upload ke komputer. [16] Multimeter digital pertama diproduksi pada tahun 1955 oleh Non Linear Systems. [17] [18] Sebuah multimeter bisa diimplementasikan dengan sebuah galvanometer gerakan meter, atau dengan sebuah bar-grafik atau simulasi pointer seperti LCD atau layar fluorescent vakum. Analog multimeter adalah umum, meskipun kualitas instrumen analog akan tentang biaya yang sama seperti multimeter digital. Analog multimeter memiliki presisi dan akurasi membaca keterbatasan yang dijelaskan di atas, dan begitu juga tidak dibangun untuk menyediakan ketepatan yang sama seperti instrumen digital. Analog meter kadang-kadang dianggap lebih baik untuk mendeteksi tingkat perubahan dari membaca; beberapa multimeter digital termasuk cepat menanggapi tampilan grafik bar-untuk tujuan ini. The ARRL handbook analog multimeter menunjukkan bahwa seringkali kurang peka terhadap frekuensi radio interferensi. [19] Gerakan meter pointer yang bergerak multimeter analog praktis selalu bergerak-coil galvanometer dari Arsonval d'jenis, baik menggunakan pivots permata atau tegang band untuk mendukung kumparan bergerak. Dalam dasar multimeter analog membelokkan arus ke kumparan dan pointer diambil dari rangkaian yang diukur, tetapi biasanya merupakan keuntungan untuk memperkecil arus yang diambil dari rangkaian. Sensitivitas multimeter analog diberikan dalam satuan ohm per volt. Sebagai contoh, multimeter yang murah akan memiliki kepekaan dari 1000 ohm per volt dan akan menarik 1 milliampere dari sebuah sirkuit pada skala penuh diukur tegangan. [20] Lebih mahal, (dan lebih halus) multimeter akan memiliki kepekaan dari 20.000 ohm per volt atau lebih tinggi, dengan 50.000 ohm per volt meter (20 gambar microamperes pada skala penuh) yang mengenai batas atas portabel, tujuan umum, nondiperkuat multimeter analog. Untuk menghindari pemuatan rangkaian yang diukur oleh arus yang ditarik oleh gerakan meteran, kemudian multimeter analog menggunakan penguat diukur disisipkan antara sirkuit dan gerakan meter. Walaupun hal ini meningkatkan biaya dan kompleksitas dari meter dan memerlukan catu daya untuk mengoperasikan amplifier, dengan menggunakan tabung vakum atau transistor efek medan resistansi input dapat dibuat sangat tinggi dan bebas dari yang dibutuhkan saat ini untuk mengoperasikan gerakan meteran koil. Seperti multimeter diperkuat

disebut VTVM (tabung hampa voltmeters) [21] TVM (transistor volt meter), FET-vom, dan nama yang mirip. Sebuah multimeter dapat memanfaatkan berbagai tes probe untuk menyambung ke rangkaian atau perangkat yang diuji. Crocodile klip, klip pengait ditarik, dan menunjuk probe adalah tiga lampiran yang paling umum. Konektor yang melekat pada fleksibel, tebal-terisolasi mengarah yang diakhiri dengan konektor yang sesuai untuk meteran. Handheld meter biasanya menggunakan terselubung atau tersembunyi pisang jack, sementara Benchtop meter dapat menggunakan pisang jack atau konektor BNC. 2mm plugs and binding posts have also been used at times, but are not so common today. 2mm busi dan mengikat posting juga telah digunakan di kali, namun tidak begitu umum hari ini. Meter yang mengukur tegangan atau arus tinggi dapat menggunakan lampiran kontak nonmekanisme untuk perdagangan akurasi untuk keselamatan. Clamp meter memberikan sebuah kumparan yang mengelilingi konduktor penjepit untuk mengukur arus yang mengalir melewatinya. Beberapa multimeter termasuk sekering, yang kadang-kadang akan mencegah kerusakan pada multimeter jika kelebihan beban. Namun seringkali hanya sekering melindungi kisaran tertinggi pada saat ini multimeter. Sebuah kesalahan umum saat mengoperasikan sebuah multimeter adalah untuk mengatur meter untuk mengukur perlawanan atau arus dan kemudian menghubungkannya langsung ke impedansi rendah sumber tegangan; meter tanpa perlindungan yang cepat rusak karena kesalahan tersebut, dan kadang-kadang dapat meledak menyebabkan cedera pada operator. Pada meter yang memungkinkan berinteraksi dengan komputer, optik isolasi melindungi komputer dan operator dari measurants tegangan tinggi. Digital meter adalah kategori dinilai berdasarkan aplikasi dimaksudkan, sebagaimana ditetapkan oleh CEN standar EN61010. [22] Ada empat kategori:

Kategori I: digunakan di mana tingkat saat ini rendah. Kategori II: digunakan pada sirkuit cabang perumahan. Kategori III: digunakan pada beban diinstal secara permanen seperti distribusi panel, motor, dan alat outlet. Kategori IV: digunakan pada lokasi di mana saat ini tingkat tinggi, seperti pelayanan pintu masuk, panel utama, dan rumah meter.

Setiap kategori juga menentukan tegangan transien maksimum untuk mengukur rentang dipilih dalam meter. [23] [24] Kategori-rated meter juga fitur perlindungan dari arus atas kesalahan. [25] Sebuah DMM umumnya dianggap memadai untuk pengukuran pada level sinyal yang lebih besar dari satu mikrovolt atau satu microamp, atau di bawah satu giga-ohm - level jauh dari batas teoretis sensitivitas. Instrumen lain dapat digunakan dalam aplikasi di mana DMM tidak dianggap sebagai pilihan yang optimal. Jika tuntutan aplikasi yang lebih besar sensitivitas tegangan dan resistansi sumber rendah, yang nanovoltmeter mampu mengukur pada tingkat yang jauh lebih dekat dengan batas-batas teoritis pengukuran.

Dalam mengukur tegangan yang sangat tinggi nilai-nilai resistansi sumber (seperti satu teraohm), sebuah resistansi input DMM sepuluh mega-ohm hingga sepuluh giga-ohm adalah beberapa kali lipat lebih rendah daripada resistansi sumber, yang dapat mengakibatkan input berat loading kesalahan. Selain itu, DMM masukan arus yang biasanya dalam kisaran banyak picoamperes. Sebuah electrometer, kemudian, biasanya adalah pilihan terbaik untuk pengukuran. Tingkat rendah pengukuran saat ini menimbulkan tantangan bagi DMMs serupa karena mereka biasanya memiliki tinggi jatuh tegangan masukan (input beban), yang mempengaruhi tingkat rendah pengukuran arus dan membuat resolusi DMM umumnya tidak lebih baik dari satu nanoamp. Mengingat masukan mereka jauh lebih rendah beban dan kepekaan yang lebih baik, baik electrometer atau picoammeter optimal.
