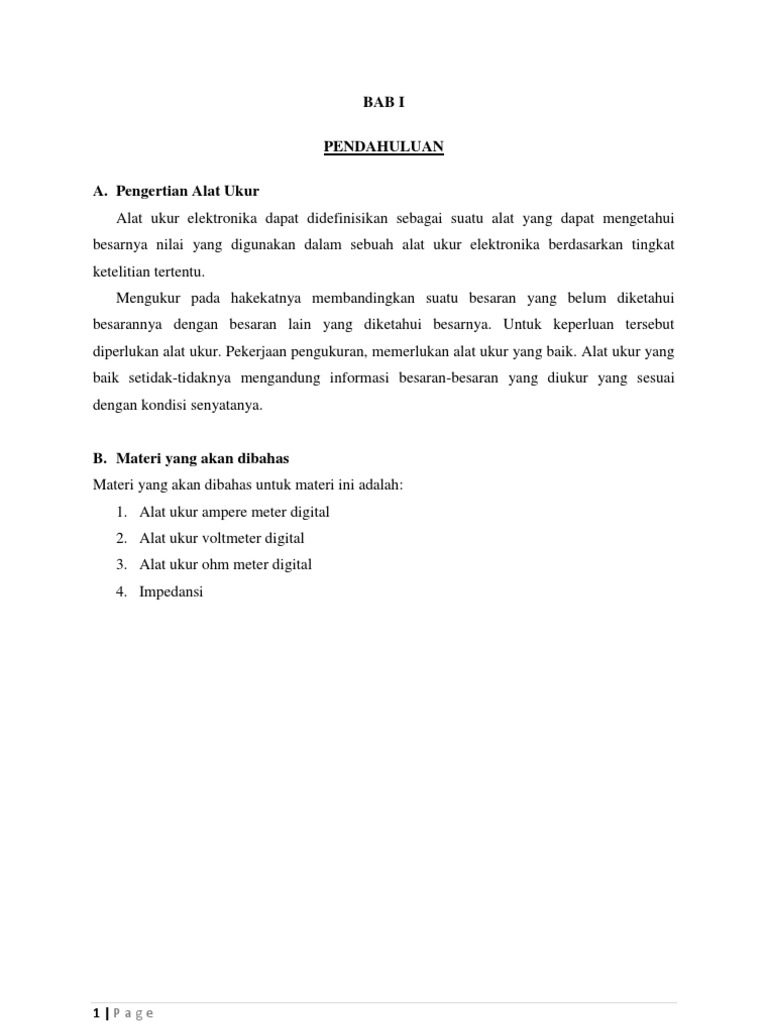

BAB I PENDAHULUAN A.

Pengertian Alat Ukur Alat ukur elektronika dapat didefinisikan sebagai suatu alat yang dapat mengetahui besarnya nilai yang digunakan dalam sebuah alat ukur elektronika berdasarkan tingkat ketelitian tertentu. Mengukur pada hakekatnya membandingkan suatu besaran yang belum diketahui besarannya dengan besaran lain yang diketahui besarnya. Untuk keperluan tersebut diperlukan alat ukur. Pekerjaan pengukuran, memerlukan alat ukur yang baik. Alat ukur yang baik setidak-tidaknya mengandung informasi besaran-besaran yang diukur yang sesuai dengan kondisi senyatanya.

B. Materi yang akan dibahas Materi yang akan dibahas untuk materi ini adalah: 1. Alat ukur ampere meter digital 2. Alat ukur voltmeter digital 3. Alat ukur ohm meter digital 4. Impedansi

1|Page

BAB II Amperemeter Digital Pengukur amper digital adalah instrumen mengukur aliran yang arus dalam, ampere murah saat ini menampilkan tingkat pada tampilan digital. Perangkat ini memberikan informasi tentang menarik arus dan kontinuitas saat ini dalam rangka untuk membantu pengguna memecahkan masalah beban menentu. Amperemeter digital yang terhubung secara seri dengan rangkaian (dan tidak pernah paralel) sehingga aliran arus melewati meter. Pengukur amper digital terhubung secara seri yang dengan rangkaian (murah tidak pernah paralel) sehingga aliran arus melewati meter. Aliran arus tinggi mungkin mengindikasikan sebuah sirkuit pendek, tanah yang tidak disengaja, atau komponen yang rusak. aliran arus tinggi ujung mengindikasikan sebuah sirkuit pendek, tanah yang tidak disengaja, atau komponen yang rusak. Aliran arus yang rendah mungkin menunjukkan resistensi tinggi atau aliran arus dalam rangkaian miskin. Arus aliran yang menunjukkan resistensi rendah ujug tinggi atau aliran arus dalam, rangkaian miskin.Gambar disamping merupakan Amperemeter digital dapat mengukur arus bolak-balik (AC) dan arus searah (DC). Beberapa perangkat yang mengukur arus AC juga mengukur root mean square (RMS) kekuasaan, yang merupakan akar kuadrat dari waktu rata-rata dari kuadrat daya sesaat. Beberapa perangkat Yang mengukur AC saat ini juga akar mengukur mean square (RMS) kekuasaan, Yang merupakan akar kuadrat rata-Waktu Dari rata kuadrat Dari Daya sesaat. Amperemeter digital banyak termasuk sensor arus dibangun ke dalam meter atau yang klem di sekitar kawat. Pengukur amper digital banyak termasuk sensor arus dibangun ke dalam, meteran atau klem yang di sekitar kawat. Berbagai jenis amperemeter digital dapat mengukur rentang yang berbeda dari arus AC, arus DC, dan frekuensi arus AC. Baterai bertenaga amperemeter digital dapat dioperasikan tanpa plug-in listrik dan sering cocok untuk penggunaan outdoor. Pengukur amper digital banyak menyediakan berbagai pengukuran khusus atau opsi lanjutan atau fitur. Beberapa amperemeter digital dapat menguji dioda atau transistor. Orang lain dapat memonitor termokopel atau detektor suhu resistansi (RTD) nilai. Amperemeter digital Programmable
2|Page

menyediakan penyimpanan data internal, memungkinkan pengguna untuk membangun memicu aktivasi, dan antarmuka dengan hardware dan software komputer. Orang lain dapat memonitor termokopel atau detektor Suhu resistansi (RTD) Nilai. Perangkat penyimpanan eksternal seperti hard disk yang tersedia. Perangkat penyimpanan eksternal seperti hard disk yang tersedia. Dalam hal pilihan lanjutan, amperemeter digital dapat menyesuaikan tingkat sampling secara otomatis, menampilkan informasi status sebagai grafik batang, dan mengukur pembacaan desibel. Dalam, hal pilihan lanjutan, pengukur amper digital dapat menyesuaikan tingkat pengambilan sampel secara Otomatis, menampilkan statusnya sebagai Informasi Grafik batang, murah mengukur Pembacaan desibel. Pilihan output termasuk tujuan bus interface umum (GPIB), kode biner desimal (BCD), digital ke analog (D / A), IEEE 488, dan RS232. Pilihan keluaran Termasuk tujuan bus interface Umum (GPIB), Kode biner desimal (BCD), digital ke analog (D / A), IEEE 488, murah RS232 Fungsi : Amperemeter berfungsi untuk mengukur arus listrik. Penggunaan : 1. Untuk mengukur arus listrik menggunakan amperemeter, maka amperemeter harus dipasang seri dengan cara memeotong penghantar agar arus melewati amperemeter. 2. Kemudian penyambungkan amperemeter ke penghantar yang telah dipotong. 3. Setelah amperemeter terpasang kita dapat mengukur arus listrik yang mengalir melalui jarum yang ditunjukan pada angka di amperemeter. 4. Kuat arus yang terbaca (i) sama dengan angka yang ditunjuk dikali A skala maksimum. Perawatan : 1. Sangat tidak diperbolehkan mengukur besarnya kuat arus melebihi batas kapasitas maksimumnya. 2. Diwajibkan memasang jembatan shunt secara paralel agar kuat arus yang terhitung lebih besar dibandingkan batas kapasitas maksimumnya. 3. Sangat dianjurkan disimpan dalam keadaan/di tempat yang aman, bersih dan kering. 4. Sangat tidak diperbolehkan melilitkan kabel amperemeter terlalu kencang karena akan menyebabkan komponen-komponen di dalamnya menjadi putus dan tidak berfungsi dengan baik.
3|Page

Cara Penggunaan Ampere meter digital:

1. Periksa kondisi sekering meter dengan menempatkan ammeter ke pengaturan resistensi,

biasanya ditandai dengan simbol ohm, yang menyerupai terbalik bentuk "U". Periksa Kondisi sekering meteran dengan menempatkan ammeter ke pengaturan resistensi, biasanya ditandai dengan simbol ohm, Yang menyerupai terbalik Bentuk "U". Sentuh dua probe bersama-sama dan perhatikan pembacaan pada layar meter. Sebuah membaca rendah atau nol menunjukkan bahwa sekering adalah utuh dan beroperasi dengan benar. Sebuah pembacaan hambatan yang tinggi berarti bahwa sekering ditiup atau rusak, dan harus diganti sebelum menggunakan meteran Anda., Masukkan ammeter "inline" dengan rangkaian untuk mengukur arus listrik dengan benar. Penggunaan ampere metre disebut "melanggar" sirkuit, itu berarti bahwa ammeter harus terhubung ke rangkaian lengkap sehingga semua arus listrik harus mengalir melalui meter. Putus kontak positif dari komponen Anda ingin menguji dan menggunakan ini sebagai titik pengukuran.
2. Menghubungkan satu probe ammeter ke kontak positif dari komponen Anda, dan probe

lainnya ke kontak yang melengkapi sirkuit, seperti kontak yang menghubungkan ke ujung positif dari sumber listrik. Catat pengukuran dari layar ammeter itu.

Voltmeter digital
Defenisi Voltmeter Voltmeter digital pertama ditemukan dan diproduksi oleh Andrew Kay dari NonLinear Systems (dan kemudian pendiri Kaypro) pada tahun 1954. Pertama ditemukan voltmeter digital murah diproduksi oleh Andrew Kay Non-Linear Systems (murah kemudian Pendiri Kaypro) PADA Tahun 1954. Voltmeter digital (DVMs) biasanya dirancang di sekitar sebuah tipe khusus dari analog-ke-digital converter konverter mengintegrasikan disebut. Voltmeter digital (DVMs) biasanya dirancang di Sekitar Sebuah tipe Khusus Dari analog-ke-digital converter Converter disebut mengintegrasikan. Voltmeter akurasi dipengaruhi oleh banyak faktor, termasuk variasi suhu dan tegangan suplai. dipengaruhi oleh voltmeter banyak faktor, Termasuk

variasi tegangan suplai Suhu murah. Untuk memastikan bahwa pembacaan voltmeter digital adalah dalam toleransi pabrikan tertentu, mereka harus secara berkala dikalibrasi terhadap standar tegangan seperti sel Weston. Untuk memastikan bahwa Pembacaan voltmeter digital
4|Page

adalah Toleransi Dalam, Pabrikan tertentu, mereka secara berkala dikalibrasi Harus terhadap Standar tegangan seperti sel Weston. Voltmeter digital amplifier selalu memiliki masukan, dan, seperti voltmeter tabung vakum, umumnya memiliki resistansi masukan konstan dari 10 megohms terlepas dari rentang pengukuran yang ditetapkan. Voltmeter digital amplifier Selalu memiliki Masukan, murah, seperti tabung vakum voltmeter, umumnya memiliki resistansi konstan Masukan Dari 10 megohms terlepas Dari Rentang Pengukuran Yang ditetapkan. Voltmeter adalah salah Satu Dari Peralatan pengujian Yang Paling Umum digunakan. Voltmeter mengukur perbedaan potensial listrik antara dua titik dalam rangkaian listrik. Voltmeter mengukur Perbedaan Potensi Listrik ANTARA doa Titik Rangkaian Listrik Dalam. Voltmeter adalah alat yang digunakan untuk mengukur beda potensial listrik.Voltmeter biasanya disusun secara paralel (sejajar) dengan sumber tegangan atau peralataan listrik. Cara memasang voltmeter adalah dengan menghubungkan ujung sumber tegangan yang memiliki potensial lebih tinggi (kutub positif) harus

dihubungkan ke terminal positif voltmeter,dan ujung sumber tegangan yang memiliki potensial lebih rendah (kutub negatif) harus dihubungkan ke terminal negatif voltmeter. Biasanya voltmeter digunakan untuk mengukur sumber tegangan seperti baterai, elemen volta, atau aki. Voltmeter digital juga adalah instrumen yang mengukur tegangan atau penurunan tegangan dalam suatu rangkaian. Mereka menggunakan solid-state komponen dan nilai-nilai tampilan digital. Biasanya, voltmeter digital (digital voltmeter) digunakan untuk menemukan resistensi yang berlebihan yang dapat mengindikasikan sebuah sirkuit terbuka. Voltmeter digital dapat mengukur tegangan bolak-balik (AC),tegangan arus searah (DC), atau keduanya tegangan AC dan DC. Perangkat biasanya ini menampilkan antara tiga dan tujuh digit. Beberapa voltmeter digital dapat menangkap tegangan minimum dan maksimum pembacaan disebut lonjakan.

5|Page

Bagian-bagian voltmeter hanya terdiri dari skala penunjuk besarnya tegangan, setup pengatur fungsi, dan kutub positif serta negatif.Selain voltmeter sederhana, juga tedapat voltmeter elektronik yaitu voltmeter elektronik analog dan voltmeter digital.

Dalam gambar di diatas ini adalah serangkaian voltmeter digital sederhana menggunakan layar Tujuh-segmen, seri ini didasarkan ICL7107.TheICL7107 adalah3 1 / 2digit LED Sebuah konverter/D. Ini berisi referensi tegangan internal, isolasi tinggi Switchanalog,kontrol logikasekuensial, dan drivertampilan. Auto-nol nol menyesuaikan memastikan membaca untuk 0 volt masukan Fungsi : Voltmeter berfungsi untuk mengukur tegangan listrik. Penggunaan : 1. Siapkanlah dua buah lampu (perumpamaan). 2. Kita harus memasangnya secara paralel, karena untuk mengetahui beda tegangan yang di dapat pada masing-masing lampu tersebut. 3. Kita cukup mengatur batas ukur dan langsung hubungkan kabel yang terdapat pada voltmeter ke kedua lampu tersebut.
6|Page

4. Jangan sampai jarum yang terdapat pada voltmeter melebihi batas maksimumnya, berarti kita mengukurnya lebih besar daripada alat ukur tersebut. Perawatan : 1. Sangat tidak diperbolehkan mengukur besarnya tegangan melebihi batas kapasitas maksimumnya. 2. Diwajibkan memasang jembatan shunt secara paralel agar tegangan yang terhitung lebih besar dibandingkan batas kapasitas maksimumnya. 3. Sangat dianjurkan disimpan dalam keadaan/di tempat yang aman, bersih dan kering. 4. Sangat tidak diperbolehkan melilitkan kabel voltmeter terlalu kencang karena akan menyebabkan komponen-komponen di dalamnya menjadi putus dan tidak berfungsi dengan baik.

Ohmmeter
Ohmmeter adalah alat ukur listrik yang digunakan untuk mengukur hambatan suatu komponen, seperti resistor, dan hambatan kawat penghantar.Tidak seperti ampermeter dan voltmeter, ohmmeter dapat bekerja sesuai dengan fungsinya jika pada alat tersebut terdapat sumber tegangan, misalnya baterai. Ohm meter adalah alat yang digunakan untuk mengukur hambatan listrik yang merupakan suatu daya yang mampu menahan aliran listrik pada konduktor. Alat tersebut menggunakan galvanometer untuk melihat besarnya arus listrik yang kemudian dikalibrasi ke satuan ohm.

7|Page

Prinsip kerja Ohmmeter : Telah diketahui bahwa tahanan arus listrik suatu benda baru dapat diukur bila dialirkan arus listrik ke benda tersebut. Pada Ohmmeter prinsipnya adalah benda dialiri listrik dan diukur tahanan listriknya.Sedangkan pada Ampermeter, yang mengukur besar kuat arus, tidak diperlukan sumber arus listrik karena sumbernya adalah benda yang diukur tersebut. Hambatan Hambatan listrik adalah perbandingan antara tegangan listrik dari suatu komponen elektronik (misalnya resistor) dengan arus listrik yang melewatinya. Hambatan listrik dapat dirumuskan sebagai berikut: R=V/I Atau di mana V adalah tegangan dan I adalah arus. Satuan SI untuk Hambatan adalah Ohm (R). Hukum OHM Pada dasarnya sebuah rangkaian listrik terjadi ketika sebuah penghantar mampu dialiri elektron bebas secara terus menerus. Aliran yang terus-menerus ini yang disebut dengan arus, dan sering juga disebut dengan aliran, sama halnya dengan air yang mengalir pada sebuah pipa. Tenaga yang mendorong electron agar bisa mengalir dalam sebauh rangkaian dinamakan tegangan.Tegangan adalah sebenarnya nilai dari potensial energi antara dua titik. Ketika kita berbicara mengenai jumlah tegangan pada sebuah rangkaian, maka kita akan ditujukan pada berapa besar energi potensial yang ada untuk menggerakkan electron pada titik satu dengan titik yang lainnya. Tanpa kedua titik tersebut istilah dari tegangan tersebut tidak ada artinya.

Elektron bebas cenderung bergerak melewati konduktor dengan beberapa derajat pergesekan, atau bergerak berlawanan.Gerak berlawanan ini yang biasanya disebut dengan

hambatan.Besarnya arus didalam rangkaian adalah jumlah dari energi yang ada untuk mendorong elektron, dan juga jumlah dari hambatan dalam sebuah rangkaian untuk menghambat lajunya arus.Sama halnya dengan tegangan hambatan ada jumlah relatif antara dua titik. Dalam hal ini, banyaknya tegangan dan hambatan sering digunakan untuk menyatakan antara atau melewati titik pada suatu titik. Untuk menemukan arti dari ketetapan dari persamaan dalam rangkaian ini, kita perlu menentukan sebuah nilai layaknya kita menentukan nilai massa, isi, panjang dan bentuk lain dari persamaan fisika. Standard yang digunakan pada persamaan tersebut adalah arus listrik, tegangan, dan hambatan.Symbol yang digunakan adalah standar alphabet yang digunakan
8|Page

pada persamaan aljabar.Standar ini digunakan pada disiplin ilmu fisika dan teknik, dan dikenali secara internasional. Setiap unit ukuran ini dinamakan berdasarkan nama penemu listrik. Amp dari orang perancis Andre M. Ampere, volt dari seorang Italia Alessandro Volta, dan ohm dari orang german Georg Simon ohm.Simbol matematika dari setiap satuan sebagai berikut R untuk resistance (Hambatan), V untuk voltage (tegangan), dan I untuk intensity (arus), standard symbol yang lain dari tegangan adalah E atau Electromotive force. Simbol V dan E dapat dipertukarkan untuk beberapa hal, walaupun beberapa tulisan menggunakan E untuk menandakan sebuah tegangan yang mengalir pada sebuah sumber (seperti baterai dan generator) dan V bersifat lebih umum. Satuan dan symbol dari satuan elektro ini menjadi sangat penting diketahui ketika kita mengeksplorasi hubungan antara mereka dalam sebuah rangkaian.Yang pertama dan mungkin yang sangat penting hubungan antara tegangan, arus dan hambatan ini disebut hokum ohm. Ditemukan oleh Georg Simon Ohm dan dipublikasikannya pada sebuah koran pada tahun 1827, The Galvanic Circuit Investigated Mathematically. Prinsip ohm ini adalah besarnya arus listrik yang mengalir melalui sebuah penghantar metal pada rangkaian, ohm menemukan sebuah persamaan yang simple, menjelaskan bagaimana hubungan antara tegangan, arus, dan hambatan yang saling berhubungan.

Impedansi

Grafik dari impedansi kompleks Impedansi listrik, atau lebih sering disebut impedansi, menjelaskan ukuran penolakan terhadap arus bolak-balik sinusoid. Impedansi listrik memperluas konsep resistansi listrik ke sirkuit AC, menjelaskan tidak hanya amplitudo relatif dari tegangan dan arus, tetapi juga fasa relatif. Impedansi adalah kuantitas kompleks yang dinotasikan dengan dan istilah

9|Page

impedansi kompleks mungkin dapat dipertukarkan. Bentuk kutub secara praktis menunjukkan baik karakteristik magnitudo dan fasa.

dimana magnitudo Z menunjukkan perbandingan amplitudo perbedaan tegangan terhadap amplitudo arus, memberikan perbedaan fasa antara tegangan dan arus, sedangkan j adalah bilangan imajiner. Dalam koordinat Kartesius,

dimana bagian nyata dari impedansi adalah resistansi R dan bagian imajiner adalah reaktansi . Secara dimensi, impedansi sama dengan resistansi; dan satuan SI adalah ohm. Istilah impedansi digunakan pertama kaki oleh Oliver Heaviside pada Juli 1886.Arthur Kennelly adalah yang pertama kali menunjukkan impedansi dengan bilangan kompleks pada 1893. Kebalikan dari impedansi adalah admitansi. Maksud dari impedansi listrik dapat dimengerti dengan mensubtitusikan ke hukum Ohm.

Magnitudo impedansi Z berperan seperti resistansi, memberikan penurunan tegangan membentangi impedansi untuk arus yang diberikan . Faktor fasa menjelaskan bahwa arus

tertinggal dari tegangan dengan fasa (pada domain waktu, isyarat arus digeser kesebelah kiri isyarat tegangan) Karena impedansi memperluas hukum Ohm untuk mencakup sirkuit AC, hasil dari analisis sirkuit DC seperti pembagian tegangan, pembagian arus, teorema Thevenin dan teorema Norton, dapat juga diperluas ke sirkuit AC dengan mengganti resistansi dengan impedansi. Tegangan dan arus kompleks Secara umum impedansi pada sirkuit dapat digambar dengan simbol yang sama dengan resistor (US ANSI atau DIN Euro) atau dengan kotak berlabel
10 | P a g e

Untuk mempermudah perhitungan, gelombang tegangan dan arus solinoida biasanya digambarkan sebagai fungsi nilai-kompleks dari waktu diartikan sebagai dan

Impedansi didefinisikan sebagai perbandingan harga tersebut.

Disubstitusikan ke hukum Ohm, sehingga:

V0 = I0Z Magnitudo persamaan tersebut adalah hukum Ohm biasa untuk amplitudo tegangan dan arus, sedangkan persamaan kedua menunjukkan hubungan fasa. Validitas perwakilan kompleks Perwakilan ini menggunakan eksponensial kompleks dapat dibuktikan dengan rumus Euler:

Yaitu fungsi sinusoid harga-nyata (yang mana mungkin mewakili bentuk gelombang arus atau tegangan) mungkin dipecah menjadi dua rumus harga-kompleks.Dengan prinsip superposisi, perilaku sinusoid pada sisi kiri dapat dianalisis dengan menganalisis dua istilah kompleks pada sisi kanan. Karena simetris, analisis hanya diperlukan untuk salah satu sisi, hasilnya akan sama untuk yang lain.

11 | P a g e

Fasor Fasor adalah bilangan kompleks yang tetap, biasanya dinyatakan dalam bentuk eksponensial, mewakili amplitudo kompleks (magnitudo dan fasa) dari fungsi sinusoid dari waktu.Fasor digunakan oleh ahli elektronik untuk mempermudah perhitungan yang melibatkan sinusoid, dimana persamaan diferensial dapat diubah ke aljabar. Impedansi dari unsur sirkuit dapat didefinisikan sebagai perbandingan tegangan fasor yang membentangi unsur dengan arus fasor yang mengaliri unsur, seperti yang ditetapkan oleh amplitudo relatif serta fasa dari tegangan dan arus.Ini identik dengan definisi dari hukum Ohm diatas, mengakui bahwa faktor ejt saling meniadakan.

12 | P a g e

BAB III KESIMPULAN

1. Amperemeter digital dapat mengukur arus bolak-balik (AC) dan arus searah (DC). Amperemeter digital yang terhubung secara seri dengan rangkaian (dan tidak pernah paralel) sehingga aliran arus melewati meter. 2. Voltmeter adalah alat yang digunakan untuk mengukur beda potensial listrik.Voltmeter biasanya disusun secara paralel (sejajar) dengan sumber tegangan atau peralataan listrik. Cara memasang voltmeter adalah dengan menghubungkan ujung sumber tegangan yang memiliki potensial lebih tinggi (kutub positif) harus dihubungkan ke terminal positif voltmeter,dan ujung sumber tegangan yang memiliki potensial lebih rendah (kutub negatif) harus dihubungkan ke terminal negatif voltmeter. 3. Ohmmeter adalah alat ukur listrik yang digunakan untuk mengukur hambatan suatu komponen, seperti resistor, dan hambatan kawat penghantar.Tidak seperti ampermeter dan voltmeter, ohmmeter dapat bekerja sesuai dengan fungsinya jika pada alat tersebut terdapat sumber tegangan, misalnya baterai. 4. Impedansi listrik, atau lebih sering disebut impedansi, menjelaskan ukuran penolakan terhadap arus bolak-balik sinusoid. Impedansi listrik memperluas konsep resistansi listrik ke sirkuit AC, menjelaskan tidak hanya amplitudo relatif dari tegangan dan arus, tetapi juga fasa relatif.

13 | P a g e

Daftar Pustaka http://akoen.blogspot.com/2008/05/fu-ngsi-pemeliharaan-dan-cara.html http://nationalinks.blogspot.com/2009/02/definisi-voltmeter.html http://akoen.blogspot.com/2008/05/fu-ngsi-pemeliharaan-dan-cara_12.html http://www.google.com http://www.wikipedia.com

14 | P a g e
