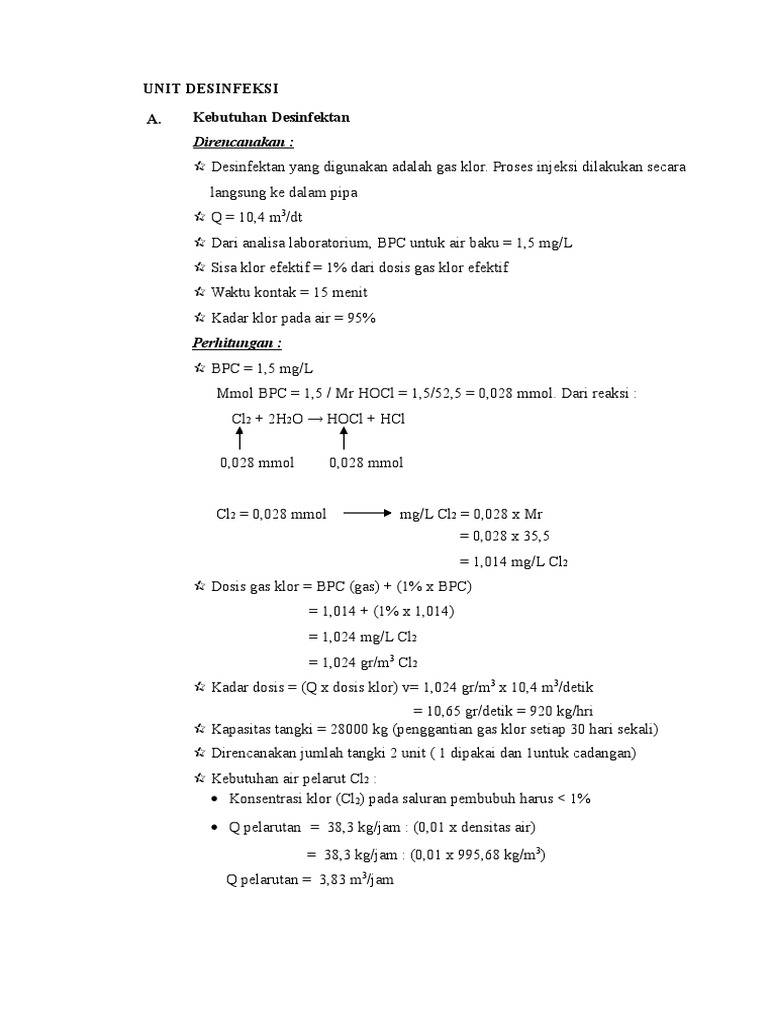

UNIT DESINFEKSI

A.

Kebutuhan Desinfektan
Direncanakan :
Desinfektan yang digunakan adalah gas klor. Proses injeksi dilakukan secara
langsung ke dalam pipa
Q = 10,4 m3/dt
Dari analisa laboratorium, BPC untuk air baku = 1,5 mg/L
Sisa klor efektif = 1% dari dosis gas klor efektif
Waktu kontak = 15 menit
Kadar klor pada air = 95%
Perhitungan :
BPC = 1,5 mg/L
Mmol BPC = 1,5 / Mr HOCl = 1,5/52,5 = 0,028 mmol. Dari reaksi :
Cl2 + 2H2O HOCl + HCl
0,028 mmol

0,028 mmol

Cl2 = 0,028 mmol

mg/L Cl2 = 0,028 x Mr

= 0,028 x 35,5
= 1,014 mg/L Cl2

Dosis gas klor = BPC (gas) + (1% x BPC)

= 1,014 + (1% x 1,014)
= 1,024 mg/L Cl2
= 1,024 gr/m3 Cl2
Kadar dosis = (Q x dosis klor) v= 1,024 gr/m3 x 10,4 m3/detik
= 10,65 gr/detik = 920 kg/hri
Kapasitas tangki = 28000 kg (penggantian gas klor setiap 30 hari sekali)
Direncanakan jumlah tangki 2 unit ( 1 dipakai dan 1untuk cadangan)
Kebutuhan air pelarut Cl2 :
Konsentrasi klor (Cl2) pada saluran pembubuh harus < 1%
Q pelarutan = 38,3 kg/jam : (0,01 x densitas air)
= 38,3 kg/jam : (0,01 x 995,68 kg/m3)
Q pelarutan = 3,83 m3/jam

Klorinator

Pipa Utama
Tabung Gas

Gambar 10.1 Skema Proses Chlorinasi Dengan Gas Cl2

B.

Pembubuhan Desinfektan
Setelah dihitung kebutuhan gas klor maka dalam praktek di lapangan, gas
klor tersebut akan diinjeksikan pada pipa pembawa dari bangunan filter menuju ke
reservoir.
Perhitungan dimensi pipa pembawa :
Direncanakan :
V pipa = 1,2 m/dt
Diameter pipa pembawa :

Q
A=
V
Dpipa =

10,4m3/dt
1,2m/dt

4A

8,67m 2
4 8,67m2
3,14

3,32m 332cm

Panjang pipa pembawa total = 4 m

Direncanakan pada perencanaan reservoir nantinya akan diberi baffle
untuk mempermudah proses kontak antara air dengan gas klor.

Kompressor penginjeksi gas Cl2

RESERVOIR

FILTER

Pipa pembawa 3320mm

Panjang pipa = 4 m
Gambar 10.2 Letak Pembubuhan Gas Cl2
Headloss yang terjadi pada pipa pembawa :

Mayor Losses (hm) :

Hf

0,00155 C D

Hf

2 , 63

1,85

620
2,63

1,85

4 = 1,13.10-3 m

0,00155130(332)
Head Kecepatan (hv) :
V2
1,2 2

0,073m
hv = 2g
2 9,81

Head minor (hm)

a. 1 buah gate valve, dengan k = 2,5
b. 4 buah belokan, dengan k = 0,9
Hm = (2,5 (4 0,9))
Hm = k

V 2 1,2 2

= 0,4453 m

2g 2 9,81

Headloss total = hf + hm + hv
= 0,00113 m + 0,4453 m + 0,073 = 0,51943 m

 3320mm

Gambar 10. 4 Desinfeksi dengan Gas Klor dan pipa distribusi
