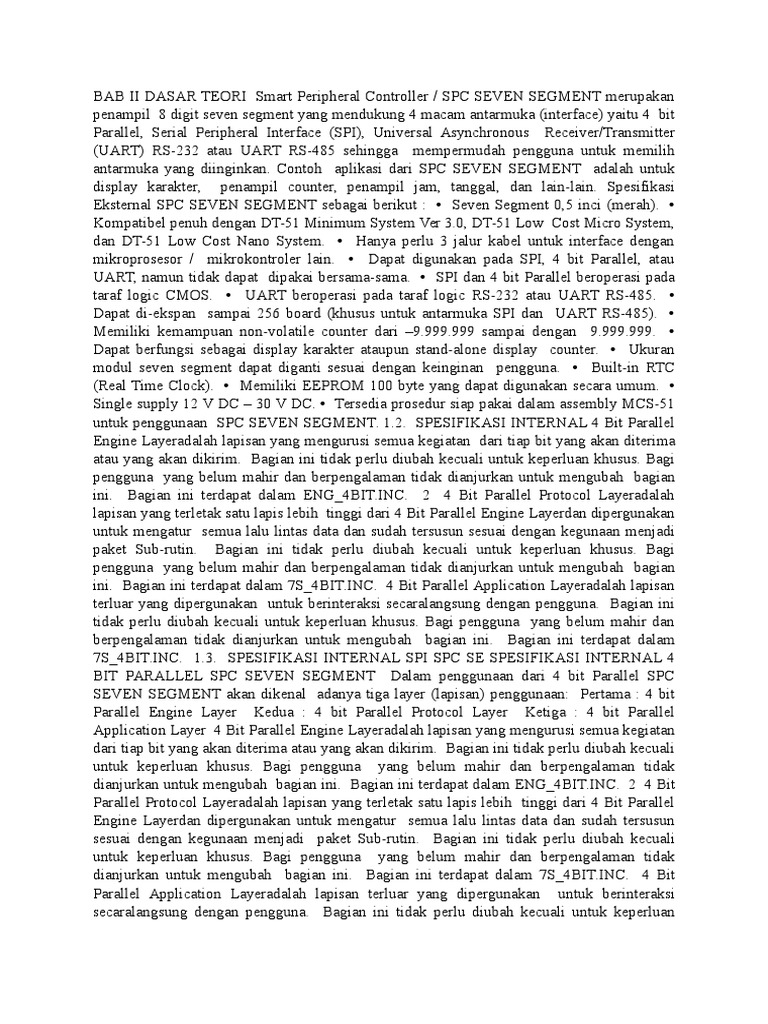

BAB II DASAR TEORI Smart Peripheral Controller / SPC SEVEN SEGMENT merupakan

penampil 8 digit seven segment yang mendukung 4 macam antarmuka (interface) yaitu 4 bit
Parallel, Serial Peripheral Interface (SPI), Universal Asynchronous Receiver/Transmitter
(UART) RS-232 atau UART RS-485 sehingga mempermudah pengguna untuk memilih
antarmuka yang diinginkan. Contoh aplikasi dari SPC SEVEN SEGMENT adalah untuk
display karakter, penampil counter, penampil jam, tanggal, dan lain-lain. Spesifikasi
Eksternal SPC SEVEN SEGMENT sebagai berikut : Seven Segment 0,5 inci (merah).
Kompatibel penuh dengan DT-51 Minimum System Ver 3.0, DT-51 Low Cost Micro System,
dan DT-51 Low Cost Nano System. Hanya perlu 3 jalur kabel untuk interface dengan
mikroprosesor / mikrokontroler lain. Dapat digunakan pada SPI, 4 bit Parallel, atau
UART, namun tidak dapat dipakai bersama-sama. SPI dan 4 bit Parallel beroperasi pada
taraf logic CMOS. UART beroperasi pada taraf logic RS-232 atau UART RS-485.
Dapat di-ekspan sampai 256 board (khusus untuk antarmuka SPI dan UART RS-485).
Memiliki kemampuan non-volatile counter dari 9.999.999 sampai dengan 9.999.999.
Dapat berfungsi sebagai display karakter ataupun stand-alone display counter. Ukuran
modul seven segment dapat diganti sesuai dengan keinginan pengguna. Built-in RTC
(Real Time Clock). Memiliki EEPROM 100 byte yang dapat digunakan secara umum.
Single supply 12 V DC 30 V DC. Tersedia prosedur siap pakai dalam assembly MCS-51
untuk penggunaan SPC SEVEN SEGMENT. 1.2. SPESIFIKASI INTERNAL 4 Bit Parallel
Engine Layeradalah lapisan yang mengurusi semua kegiatan dari tiap bit yang akan diterima
atau yang akan dikirim. Bagian ini tidak perlu diubah kecuali untuk keperluan khusus. Bagi
pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk mengubah bagian
ini. Bagian ini terdapat dalam ENG_4BIT.INC. 2 4 Bit Parallel Protocol Layeradalah
lapisan yang terletak satu lapis lebih tinggi dari 4 Bit Parallel Engine Layerdan dipergunakan
untuk mengatur semua lalu lintas data dan sudah tersusun sesuai dengan kegunaan menjadi
paket Sub-rutin. Bagian ini tidak perlu diubah kecuali untuk keperluan khusus. Bagi
pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk mengubah bagian
ini. Bagian ini terdapat dalam 7S_4BIT.INC. 4 Bit Parallel Application Layeradalah lapisan
terluar yang dipergunakan untuk berinteraksi secaralangsung dengan pengguna. Bagian ini
tidak perlu diubah kecuali untuk keperluan khusus. Bagi pengguna yang belum mahir dan
berpengalaman tidak dianjurkan untuk mengubah bagian ini. Bagian ini terdapat dalam
7S_4BIT.INC. 1.3. SPESIFIKASI INTERNAL SPI SPC SE SPESIFIKASI INTERNAL 4
BIT PARALLEL SPC SEVEN SEGMENT Dalam penggunaan dari 4 bit Parallel SPC
SEVEN SEGMENT akan dikenal adanya tiga layer (lapisan) penggunaan: Pertama : 4 bit
Parallel Engine Layer Kedua : 4 bit Parallel Protocol Layer Ketiga : 4 bit Parallel
Application Layer 4 Bit Parallel Engine Layeradalah lapisan yang mengurusi semua kegiatan
dari tiap bit yang akan diterima atau yang akan dikirim. Bagian ini tidak perlu diubah kecuali
untuk keperluan khusus. Bagi pengguna yang belum mahir dan berpengalaman tidak
dianjurkan untuk mengubah bagian ini. Bagian ini terdapat dalam ENG_4BIT.INC. 2 4 Bit
Parallel Protocol Layeradalah lapisan yang terletak satu lapis lebih tinggi dari 4 Bit Parallel
Engine Layerdan dipergunakan untuk mengatur semua lalu lintas data dan sudah tersusun
sesuai dengan kegunaan menjadi paket Sub-rutin. Bagian ini tidak perlu diubah kecuali
untuk keperluan khusus. Bagi pengguna yang belum mahir dan berpengalaman tidak
dianjurkan untuk mengubah bagian ini. Bagian ini terdapat dalam 7S_4BIT.INC. 4 Bit
Parallel Application Layeradalah lapisan terluar yang dipergunakan untuk berinteraksi
secaralangsung dengan pengguna. Bagian ini tidak perlu diubah kecuali untuk keperluan

khusus. Bagi pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk
mengubah bagian ini. Bagian ini terdapat dalam 7S_4BIT.INC. 1.3. SPESIFIKASI
INTERNAL SPI SPC SEVEN SEGMENT Dalam penggunaan dari SPI SPC SEVEN
SEGMENT akan dikenal adanya tiga layer (lapisan) penggunaan: Pertama : SPI Engine
Layer Kedua : SPI Protocol Layer Ketiga : SPI Application Layer SPI Engine Layeradalah
lapisan yang mengurusi semua kegiatan dari tiap bit yang akan diterima atau yang akan
dikirim. Bagian ini tidak perlu diubah kecuali untuk keperluan khusus. Bagi pengguna yang
belum mahir dan berpengalaman tidak dianjurkan untuk mengubah bagian ini. Bagian ini
terdapat dalam ENG_SPI.INC. SPI Protocol Layeradalah lapisan yang terletak satu lapis
lebih tinggi dari SPI Engine Layerdan dipergunakan untuk mengatursemua lalu lintas data
dan sudah tersusun sesuai dengan kegunaan menjadi paket Sub-rutin. Bagian ini tidak perlu
diubah kecuali untuk keperluan khusus. Bagi pengguna
yang belum mahir dan
berpengalaman tidak dianjurkan untuk mengubah bagian ini. Bagian ini terdapat dalam
7S_SPI.INC. I 2 C Application Layeradalah lapisan terluar yang dipergunakan untuk
berinteraksi secara langsung dengan pengguna. Bagian ini tidak perlu diubah kecuali untuk
keperluan khusus. Bagi pengguna yang belum mahir dan berpengalaman tidak dianjurkan
untuk mengubah bagian ini. Bagian ini terdapat dalam 7S_SPI.INC. 1.4. SPESIFIKASI
INTERNAL UART SPC SEVEN SEGMENT Dalam penggunaan dari UART SPC SEVEN
SEGMENT akan dikenal adanya tiga layer (lapisan) penggunaan: Pertama : UART Engine
Layer 3 Kedua : UART Protocol Layer Ketiga : UART Application Layer UART Engine
Layeradalah lapisan yang mengurusisemua kegiatan dari tiap bit yang akan diterima atau
yang akan dikirim. Bagian ini tidak perlu diubah kecuali untuk keperluan khusus. Bagi
pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk mengubah bagian
ini. Bagian ini terdapat dalam ENG_232.INC dan ENG_485.INC. UART Protocol
Layeradalah lapisan yang terletak satu lapis lebih tinggi dari UART Engine Layerdan
dipergunakan untuk mengatur semua lalu lintas data dan sudah tersusun sesuai dengan
kegunaan menjadi paket Sub-rutin. Bagian ini tidak perlu diubah kecuali untuk keperluan
khusus. Bagi pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk
mengubah bagian ini. Bagian ini terdapat dalam 7S_232.INC dan 7S_485.INC. UART
Application Layeradalah lapisan terluar yang dipergunakan untuk berinteraksi secara
langsung dengan pengguna. Bagian ini tidak perlu diubah kecuali untuk keperluan khusus.
Bagi pengguna yang belum mahir dan berpengalaman tidak dianjurkan untuk mengubah
bagian ini. Bagian ini terdapat dalam 7S_232.INC dan 7S_485.INC Jika jumper dilepas,
kedua pin di tengah dapat berfungsi sebagai jalur komunikasi UART dengan level tegangan
CMOS. Pin 2 J8 berfungsi sebagai jalur receive untuk SPC SEVEN SEGMENT, sedangkan
pin 2 J9 berfungsi sebagai jalur transmit dari SPC SEVEN SEGMENT. Jumper J4, J2, dan
J3 masing-masing adalah jumper bias +, termination, dan bias . Dalam satu jaringan,
jumper bias + dan jumper bias hanya ada 1 pasang saja yang diaktifkan, sedangkan jumper
termination hanya terpasang pada node-node yang paling ujung pada network tersebut.
Contoh pemasangan jumper-jumper tersebut dapat dilihat pada gambar berikut ini. SPC
SEVEN SEGMENT merupakan suatu sistem yang Smart. Selain dapat dihubungkan
dengan DT-51 Minimum System atau dengan sistem mikroprosesor / mikrokontroler
yanglain, SPC SEVEN SEGMENT dapat juga dihubungkan dengan komputer. Apabila Anda
ingin menghubungkan SPC SEVEN SEGMENT dengan sistem yang lain kami sarankan
untuk mempelajari skema SPC SEVEN SEGMENT (lihat lampiran A).
Charles. 2015

LED atau Light Emitting Diode, adalah solid state optik PN-junction dioda
yang memancarkan energi cahaya dalam bentuk "foton" ketika bias maju
dengan tegangan memungkinkan arus mengalir di persimpangan, dan
dalam Elektronika kita sebut proses ini electroluminescence.

Warna sebenarnya dari cahaya tampak yang dipancarkan oleh LED, mulai
dari biru menjadi merah ke oranye, ditentukan oleh panjang gelombang
spektral dari cahaya yang dipancarkan yang itu sendiri tergantung pada
campuran berbagai kotoran ditambahkan ke bahan semikonduktor yang
digunakan untuk memproduksinya .
7-segmen Tampilan
Cahaya dioda pemancar memiliki banyak keunggulan dibandingkan lampu
tradisional dan lampu, dengan yang utama menjadi ukuran kecil, umur
panjang, berbagai warna, murahnya dan tersedia, serta menjadi mudah
untuk antarmuka dengan berbagai komponen elektronik lainnya dan
sirkuit digital.
Tetapi keuntungan utama dari dioda memancarkan cahaya adalah bahwa
karena ukuran mati kecil mereka, beberapa dari mereka dapat
dihubungkan bersama-sama dalam satu paket kecil dan kompak
memproduksi apa yang umumnya disebut 7-segmen Display.
Layar 7-segmen, juga ditulis sebagai "tujuh segmen layar", terdiri dari
tujuh LED (maka namanya) diatur dalam mode persegi panjang seperti
yang ditunjukkan. Masing-masing tujuh LED disebut segmen karena ketika
diterangi bentuk segmen bagian dari digit numerik (baik Decimal dan
Hex) yang akan ditampilkan. Sebuah LED 8 tambahan kadang-kadang
digunakan dalam paket yang sama sehingga memungkinkan indikasi titik
desimal, (DP) ketika dua atau lebih display 7-segmen yang terhubung
bersama-sama untuk menampilkan jumlah yang lebih besar dari sepuluh.
Produk Terkait: Menampilkan
Setiap salah satu dari tujuh LED pada layar akan diberikan segmen posisi
dengan salah satu pin koneksi dibawa langsung dari paket plastik persegi
panjang. Ini pin LED secara individual diberi label dari melalui g mewakili
masing-masing individu LED. Pin LED lainnya yang terhubung bersamasama dan kabel untuk membentuk pin umum.
Jadi dengan maju biasing pin yang sesuai segmen LED dalam urutan
tertentu, beberapa segmen akan menjadi ringan dan lain-lain akan gelap
memungkinkan pola karakter yang diinginkan dari nomor yang akan
dihasilkan pada layar. Hal ini kemudian memungkinkan kita untuk
menampilkan masing-masing dari sepuluh angka desimal 0 sampai 9 pada
layar 7-segmen yang sama.

Menampilkan pin yang umum umumnya digunakan untuk

mengidentifikasi jenis layar 7-segmen yang itu. Karena setiap LED
memiliki dua menghubungkan pin, salah satu yang disebut "Anoda" dan
yang lain disebut "katoda", ada karena dua jenis LED display 7-segmen
yang disebut: Common Cathode (CC) dan Common Anoda (CA).
Perbedaan antara dua layar, sebagai nama mereka menyarankan, adalah
bahwa katoda umum memiliki semua katoda dari 7-segmen terhubung
langsung bersama-sama dan anoda umum memiliki semua anoda dari 7segmen terhubung bersama dan diterangi sebagai berikut.
1. The Common Katoda (CC) - Dalam tampilan katoda umum, semua
koneksi katoda dari segmen LED bergabung bersama-sama dengan logika
"0" atau tanah. Segmen individu diterangi oleh aplikasi dari "TINGGI", atau
logika "1" sinyal melalui resistor yang membatasi arus untuk meneruskan
bias terminal Anoda individu (a-g).
Cathode umum 7-segmen Tampilan

2. The Common Anoda (CA) - Dalam tampilan anoda umum, semua

koneksi anoda dari segmen LED bergabung bersama-sama dengan logika
"1". Segmen individu diterangi dengan menerapkan tanah, logika "0" atau
"LOW" sinyal melalui cocok resistor yang membatasi arus ke katoda dari
segmen tertentu (a-g).
Produk Terkait: Tampilan Lain-lain
Umum Anoda 7-segmen Tampilan

Secara umum, menampilkan anoda umum lebih populer karena banyak

sirkuit logika dapat tenggelam lebih lancar dari yang mereka dapat
sumber. Juga mencatat bahwa layar katoda umum bukanlah pengganti
langsung di sirkuit untuk tampilan anoda umum dan sebaliknya, karena
sama dengan menghubungkan LED secara terbalik, dan emisi maka
cahaya tidak akan terjadi.
Tergantung pada angka desimal yang akan ditampilkan, set tertentu dari
LED adalah bias maju. Misalnya, untuk menampilkan digit numerik 0, kita
perlu untuk menerangi enam segmen LED sesuai dengan a, b, c, d, e dan
f. Maka berbagai angka dari 0through 9 dapat ditampilkan menggunakan
layar 7-segmen seperti yang ditunjukkan.
7-Segmen Tampilan Segmen untuk semua Numbers.

Kemudian untuk layar 7-segmen, kita dapat menghasilkan tabel

kebenaran memberikan segmen individu yang perlu diterangi untuk

menghasilkan angka desimal yang diperlukan dari 0 sampai 9 seperti

yang ditunjukkan di bawah ini.
7-segmen Tampilan Tabel Kebenaran
Desimal
Digit Segmen Individu Illuminated
abcdefg
0
1
2
3
4
5
6
7
8
9
Mengemudi 7-segmen Tampilan
Meskipun layar 7-segmen dapat dianggap sebagai display tunggal, masih
tujuh LED individu dalam satu paket dan sebagai LED seperti ini
membutuhkan perlindungan dari lebih dari saat ini. LED menghasilkan
cahaya hanya jika bias maju dengan jumlah cahaya yang dipancarkan
menjadi sebanding dengan arus maju.
Ini berarti kemudian bahwa lampu LED meningkat intensitas secara
sekitar linier dengan arus meningkat. Jadi maju saat ini harus dikontrol
dan terbatas pada nilai yang aman oleh resistor eksternal untuk
mencegah kerusakan pada segmen LED.
Drop tegangan maju di segmen LED merah sangat rendah yaitu sekitar 2ke-2,2 volt, (biru dan putih LED dapat setinggi 3,6 volt) sehingga untuk
menerangi benar, segmen LED harus dihubungkan ke sumber tegangan di
lebih dari nilai tegangan maju ini dengan serangkaian perlawanan
digunakan untuk membatasi arus maju ke nilai yang diinginkan.
Biasanya untuk warna layar 7-segmen merah standar, setiap segmen LED
dapat menarik sekitar 15 mA untuk diterangi dengan benar, sehingga
pada 5 volt logika digital sirkuit, nilai resistor yang membatasi arus akan
menjadi sekitar 200 (5V - 2v) / 15mA , atau 220 dengan nilai yang lebih
disukai terdekat yang lebih tinggi.

Jadi untuk memahami bagaimana segmen layar yang terhubung ke 220

resistor yang membatasi arus mempertimbangkan rangkaian di bawah ini.
Mengemudi 7-segmen Tampilan

Dalam contoh ini, segmen layar anoda umum diterangi menggunakan

switch. Jika saklar ditutup, arus akan mengalir melalui "a" segmen LED
untuk membatasi arus resistor terhubung ke pin dan untuk 0 volt,
membuat sirkuit. Maka hanya segmen akan diterangi. Jadi kondisi LOW
(beralih ke tanah) diperlukan untuk mengaktifkan segmen LED pada layar
anoda umum ini.
Tapi misalkan kita ingin angka desimal "4" untuk menerangi di layar.
Kemudian beralih b, c, f dan g akan ditutup untuk menerangi segmen LED
yang sesuai. Demikian juga untuk angka desimal "7", switch a, b, c akan
ditutup. Tapi menerangi display 7-segmen menggunakan switch individu
sangat tidak praktis.
7-segmen Menampilkan biasanya didorong oleh jenis khusus dari sirkuit
terpadu (IC) umumnya dikenal sebagai 7-segmen decoder / driver, seperti
CMOS 4511. Tampilan ini sopir 7-segmen yang dikenal sebagai Binary
Coded Decimal atau BCD untuk tampilan decoder 7-segmen dan driver,
mampu menerangi baik common anoda atau layar katoda umum. Tapi ada
banyak display driver tunggal dan ganda lain yang tersedia seperti TTL
sangat populer 7447.
BCD-to-7 segmen decoder / driver ini membutuhkan masukan BCD empatbit label A, B, C dan Dfor digit dari bobot biner 1, 2, masing-masing 4 dan
8, memiliki tujuh output yang akan melewati arus melalui segmen yang
sesuai untuk menampilkan angka desimal dari layar LED numerik.
Output digital dari CD4511 yang berbeda dari output CMOS biasa karena
mereka dapat menyediakan hingga 25mA arus masing-masing untuk
mendorong segmen LED langsung memungkinkan LED berwarna berbeda
menampilkan yang akan digunakan dan didorong.
Mengendarai Tampilan 7-segmen menggunakan 4511

Dalam rangkaian sederhana ini, setiap segmen LED display katoda umum
memiliki terminal anoda sendiri terhubung langsung ke pengemudi 4511
dengan katoda yang terhubung ke tanah. Arus dari setiap output melewati
resistor 1k yang membatasi untuk jumlah yang aman. Biner input ke
4511 adalah melalui empat switch. Maka kita dapat melihat bahwa
menggunakan BCD ke 7-segmen display driver seperti CMOS 4511, kita
dapat mengontrol tampilan LED dengan hanya menggunakan empat

switch (bukan sebelumnya 8) atau sinyal biner 4-bit memungkinkan

hingga 16 kombinasi yang berbeda .
Sebagian besar penggunaan peralatan digital Menampilkan 7-segmen
untuk mengkonversi sinyal digital ke dalam bentuk yang dapat
ditampilkan dan dipahami oleh pengguna. Informasi ini sering Data
numerik dalam bentuk angka, karakter dan simbol. Common anoda dan
katoda umum tujuh-segmen display menghasilkan jumlah yang diperlukan
oleh menerangi segmen individu dalam berbagai kombinasi.
LED berdasarkan display 7-segmen yang sangat populer di kalangan
Electronics penggemar karena mereka mudah digunakan dan mudah
dimengerti. Dalam aplikasi paling praktis, display 7-segmen didorong oleh
decoder yang sesuai / IC driver seperti CMOS 4511 atau TTL 7447 dari
masukan BCD 4-bit. Hari ini, 7-segmen display berbasis LED telah
digantikan oleh liquid crystal display (LCD) yang mengkonsumsi lebih
sedikit saat ini.
http://www.electronics-tutorials.ws/blog/7-segment-display-tutorial.html

DAFTAR PUSTAKA

Charles. 2015. Seven segment display. Metalink corporation
