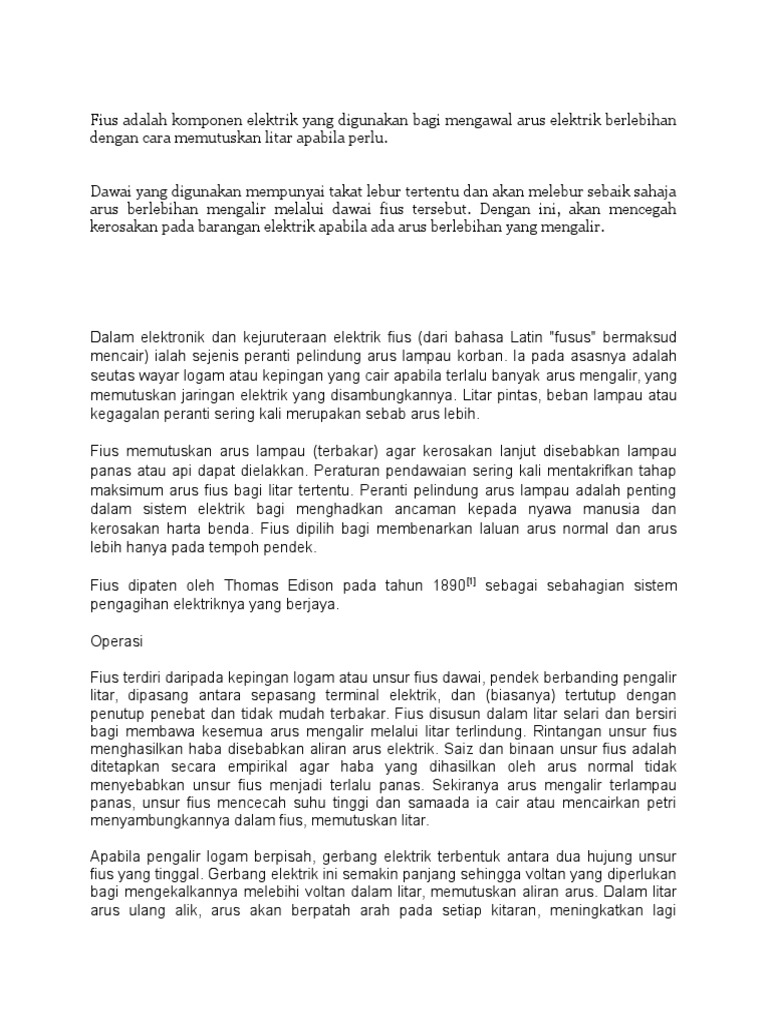

Fius adalah komponen elektrik yang digunakan bagi mengawal arus elektrik berlebihan

dengan cara memutuskan litar apabila perlu.

Dawai yang digunakan mempunyai takat lebur tertentu dan akan melebur sebaik sahaja
arus berlebihan mengalir melalui dawai fius tersebut. Dengan ini, akan mencegah
kerosakan pada barangan elektrik apabila ada arus berlebihan yang mengalir.

Dalam elektronik dan kejuruteraan elektrik fius (dari bahasa Latin "fusus" bermaksud
mencair) ialah sejenis peranti pelindung arus lampau korban. Ia pada asasnya adalah
seutas wayar logam atau kepingan yang cair apabila terlalu banyak arus mengalir, yang
memutuskan jaringan elektrik yang disambungkannya. Litar pintas, beban lampau atau
kegagalan peranti sering kali merupakan sebab arus lebih.
Fius memutuskan arus lampau (terbakar) agar kerosakan lanjut disebabkan lampau
panas atau api dapat dielakkan. Peraturan pendawaian sering kali mentakrifkan tahap
maksimum arus fius bagi litar tertentu. Peranti pelindung arus lampau adalah penting
dalam sistem elektrik bagi menghadkan ancaman kepada nyawa manusia dan
kerosakan harta benda. Fius dipilih bagi membenarkan laluan arus normal dan arus
lebih hanya pada tempoh pendek.
Fius dipaten oleh Thomas Edison pada tahun 1890[1] sebagai sebahagian sistem
pengagihan elektriknya yang berjaya.
Operasi
Fius terdiri daripada kepingan logam atau unsur fius dawai, pendek berbanding pengalir
litar, dipasang antara sepasang terminal elektrik, dan (biasanya) tertutup dengan
penutup penebat dan tidak mudah terbakar. Fius disusun dalam litar selari dan bersiri
bagi membawa kesemua arus mengalir melalui litar terlindung. Rintangan unsur fius
menghasilkan haba disebabkan aliran arus elektrik. Saiz dan binaan unsur fius adalah
ditetapkan secara empirikal agar haba yang dihasilkan oleh arus normal tidak
menyebabkan unsur fius menjadi terlalu panas. Sekiranya arus mengalir terlampau
panas, unsur fius mencecah suhu tinggi dan samaada ia cair atau mencairkan petri
menyambungkannya dalam fius, memutuskan litar.
Apabila pengalir logam berpisah, gerbang elektrik terbentuk antara dua hujung unsur
fius yang tinggal. Gerbang elektrik ini semakin panjang sehingga voltan yang diperlukan
bagi mengekalkannya melebihi voltan dalam litar, memutuskan aliran arus. Dalam litar
arus ulang alik, arus akan berpatah arah pada setiap kitaran, meningkatkan lagi

kepantasan pemintasan fius. Dalam kes fius penghad arus, voltan yang diperlukan bagi
mengekalkan gerbang elektrik meningkat dengan cukup pantas untuk menghentikan
arus cacat sebelum risiko puncak gelombang AC terbentuk. Ini mengurangkan dengan
banyaknya kerosakan kepada peranti pelindung seterusnya. [2]
Unsur fius dihasilkan dengan menggunakan zink, tembaga, perak, aluminum, atau aloi
bagi menghasilkan ciri-ciri stabil dan boleh dijangka. Fius sempurna sepatutnya
membawa arus yang dilabel selamanya, dan cair dengan pantas apabila lebih sedikit.
Unsur ini tidak patut dirosakkan oleh peningkatan arus tidak merbahaya, tidak teroksida
atau bertukar ciri selepas bertahun digunakan.
Unsur fius boleh dibentuk bagi meningkatkan kesan pemanasan. Dalam fius besar, arus
mungkin dibahagi antara beberapa kepingan logam. Fius dua unsure mungkin memiliki
kepingan logam yang cair serta merta apabila berlaku litar pintas, dan turut memiliki
sambungan petri rendah kecairan yang bertindak kepada lampau beban nilai rendah
yang berlaku untuk tempoh masa yang panjang. Unsur fius mungkin disokong oleh
dawai keluli atau nichrome, agar tiada tekanan diberikan pada unsure, tetapi spring
mungkin ditambah bagi meningkatkan kepantasan memisahkan serpihan unsur.
Unsur fius mungkin dikelilingi oleh udara, atau bahan yang bertujuan mempercepatkan
pemadaman gerbang elektrik. Pasir silica atau bahan penebat boleh digunakan.

FIUS
FUNGSI
Fius digunakan untuk melindungi litar elektrik. Apabila litar elektrik
menerima arus elektrik yang melebihi keupayaan fius, maka litar elektrik
akan terbuka akibat fius terputus. Ini akan menyelamatkan alat elektrik yang
digunakan. Tujuan meletakkan fius pada setiap litar elektrik ialah untuk
mengelakkan litar elektrik tersebut daripada menerima arus yang
berlebihan. Arus yang berlebihan akan menyebabkan fius lebur dan terbuka.
JENIS-JENIS FIUS
Fius dawai semula

Fius dawai semula menggunakan dawai yang berbeza-beza nilai amperenya

untuk menggantikan dawai yang sedia ada pada sesuatu fius apabila fius
tersebut putus atau lebur akibat arus yang berlebihan. Nilai terendah yang
biasa digunakan untuk fius jenis ini ialah 5A dan nilai tertinggi sehingga 20A
atau lebih. Fius jenis ini diletakkan dalam satu gulung mengikut pengkadaran
amperenya
Fius katrij

Fius katrij terbahagi kepada 3 jenis iatu;

1. Fius biasa: Fius biasa yang tidak boleh diperbaharui adalah baik untuk
melindungi litar daripada litar pintas dan hanya digunakan bagi lampu dan
alat pemanas.
2. Fius beban lebih: Fius beban lebih memberi perlindungan umum kepada
lampu dan litar-litar panas sehingga litar beban lebih. Fius ini boleh
diperbaharui.
3. Fius lewat masa unsur kembar: Fius lewat masa unsur kembar pula
memberikan perlindungan kepada litar daripada litar pintas dan juga beban
lebih. Ia digunakan untuk motor elektrik yang kerap dihidupkan dan
memerlukan arus yang tinggi. Fius ini akan lebur apabila beban lebih pada
jangka masa yang lama. Ia juga digunakan pada motor elektrik yang sukar
untuk dihidupkan disamping memerlukan arus permulaan yang tinggi ketika
hendak dihidupkan.
Ketiga-tiga fius katrij ini direka bentuk untuk diletakkan dalam satu soket
atau klip atau skru.
Fius berkeupayaan pemutus tinggi

Fius jenis ini digunakan untuk jangka masa yang singkat dan kadar
keupayaanya 125% lebih daripada kadar ampere keupayaan motor. Ini
disebabkan motor memerlukan pencapaian maksimumnya dalam masa yang
singkat dalam keadaan beban yang banyak dan berat. Palam fius adalah
salah satu jenis fius berkeupayaan tinggi kerana ia berkeupayaan 2 hingga 6
kali ganda arus larian motor.

MAKSUD RELAY

Relay merupakan salah satu komponen output yang banyak digunakan pada
industri automotif, peralatan elektrik dan banyak lagi.

Relay berfungsi untuk menghubungkan atau memutus aliran arus elektrik

yang dikawal dengan memberikan tegangan dan arus tertentu pada
koilnya.

Relay merupakan peranti elektronik yang berfungsi seperti suis.

Binaan di dalam relay terdiri dari struktur mekanikal seperti satu
suis. Untuk menggerakkan suis tersebut, satu gegelung yang bertindak
sebagai magnet (elektromagnet) menggerakkan struktur suis di dalamnya.
Jadi, apabila terdapat daya magnet yang dihasilkan dari pengaliran
arus seterusnya menghasilkan daya elektromagnet, ia kemudian menarik
plat suis di dalam relay tersebut. Tindakan tersebut menyebabkan plat
yang ditarik menyentuh kepada terminal yang lain. Proses tersebut
boleh disamakan dengan satu suis slide dua hala.

Relay terdapat 5 kaki. Dua kaki untuk disambungkan ke terminal voltan

bagi menggerakkannya. Tiga kaki lagi untuk keluaran, sebagai suis.
Tiga kaki yang bertindak sebagai suis mempunyai tiga nama yang biasa
digunakanpada mana-mana relay. Antara nama tersebut adalah NO
(normally open), NC (normally close) dan C (center). Ketiga-tiga nama
ini sebenarnya terdiri dari dari asas satu suis dua hala. Simbol C
adalah tengah, iaitu terminal tengah yang mesti disambung dan perlu
digunakan untuk penyambungan dengan litar lain.NC adalah kedudukan
suis pada keadaan sediakala adalah bersentuhan dengan C. Jika diukur
keterusan antara C dan NC dengan multimeter pada julat OHM, terdapat

bacaan atau meter akan naik. Bermakna, C dan NC terdapat sambungan.

NO adalah terminal yang pada keadaan asalnya tiada sentuhan dengan
mana-mana terminal. Jika diukur dengan multimeter pada julat Ohm
antara NO dengan C, tiada bacaan ditunjukkan. Bermakna NO tidak
bersentuh dengan C.

OPERASI RELAY

Sesebuah relay mula beroperasi apabila litar lengkap terjadi iaitu

dimana arus elektrik yang dibekalkan melalui ke gegelung dan
seterusnya teras besi akan menjadi magnet disebabkan oleh bekalan arus
mengelilinginya yang di bawa oleh gegelung atau koil. Teras besi yang
menjadi magnet akan menarik bilah spring yang asalnya normally close
menjadi normally open. Setelah bekalan diputuskan kemagnetan pada
teras besi akan hilang dan akan menyebabkan bilah spring akan menjadi
normally close kembali disebabkan oleh spring yang menarik bilah
spring.

JENIS-JENIS RELAY

a.Polarized relay

Menggantikan angker diantara kutub pada magnet untuk menambahkan

daya
tindak balas.
Digunakan didalam pertengahan 20th century penukaran telefon untuk
mengenalpasti kelemahan unjuran.

b.Reed Relay

Mempunyai satu set hubungan di dalam vakum yang mana akan melindungi
hubungan terhadap kerosakan atmosfera.
Hubungan tersebut yang dekat dengan kawasan magnet akan menjana arus
elektrik yang terus melalui ke koil yang mengelilingi tiub kaca.

c.Mercury-wetted Relay

Mempunyai bentuk yang hampir sama seperti 'Reed Relay' yang mana
sesentuh dibasahkan oleh mercuri.
Geganti ini digunakan pada suis yang mempunyai voltan rendah kerana
rintangan sesentuh yang rendah, atau digunakan untuk mengira laju dan
masa dimana berlaku pantulan pada bahan mercury.
Geganti ini sangat sensitif dan mesti dijaga dengan rapi kerana toksid
bertindak balas dengan cecair mercuri.
Ia hanya sesuai untuk peralatan baru.
d.Contactor Relay

Mempunyai ketahanan yang tinggi dalam sistem suiz motor elektrik dan
beban yang ringan.
Dengan arus yang tinggi kontraktor relay akan menghasilkan hubungan
yang bersih.
Tidak dapat dihindarkan kesejukan yang akan menyebabkan hubungan
tersebut kepada teroksida dan silver oksida masih penebat yang baik.
Ini selalu digunakan dalam stater motor.
Stater motor ialah sebuah kontraktor yang akan memberikan perlindungan
beban yang berlebihan pada sesebuah alatan.
Sebuah peralatan yang peka kepada beban berlebihan ini akan
menghasilkan bentuk panas dan akan menyebabkan coil panas dan
mengelupas.

e.Buchholz Relay

Merupakan satu alat keselamatan deria kepada bateri gas di dalam

kawasan medan minyak janakuasa.
Apabila penggera akumulator menjadi perlahan, gas akan berhenti dan
mengembang dengan cepat di dalam minyak.

f.Force-guide Relay

Mempunyai hubungan dengan mekanikal.

Apabila gegelung bertenaga atau tidak bertenaga, semua bahagian akan

bergerak atau berubah
Jika satu sentuhan geganti tidak bergerak, tidak ada sentuhan lain
akan bergerak membenarkan litar menyemak status geganti.

g.Machine tool Relay

Standard yang digunakan dalam industri kawalan,peralatan mesin, mesin
pemindahan dan lain-lain.
Boleh ditukar kepada normaly open kepada normaly closed.
Diperlukan oleh automasi (pemasangan)

Geganti ialah suis yang dibuka dan ditutup secara elektrik dengan mengaplikasikan magnet
buatan. Ia mempunyai pin NO (normally open, asalnya terbuka) dan NC (normally close, asalnya
tertutup). Pin NO akan mengalirkan arus elektrik manakala Pin NC akan memutuskan litar jika
geganti menerima arus.

DefinisiRelay adalah sebuah suis elekronis yang boleh dikendalikan dari rangkaian elektronik
lain. Relay terdiridaripada 3 bahagian utama, iaitu:1. koil: lingkaran dari relay2. common:
bahagian yang disambungkan dengan NC (dlm keadaan normal)3. kenalan: terdiri daripada NC
dan NTentang RelayMembezakan NC dengan NO:NC (Normally Closed): suis dari relay yang
dalam keadaan normal (relay tidak diberi tegangan)berhubung dengan common.NO (Normally
Open): suis dari relay yang dalam keadaan normal (relay tidak diberi tegangan) tidakdisambung
dengan common.Bahagian-bahagian relay dapat diketahui dengan 2 cara, iaitu:1. dengan cara
melihat isi dalam relay tersebut2. dengan menggunakan MULTIMETER (Ohm)Cara mengetahui
relay tersebut masih berfungsi atau tidak boleh dilakukan dengan cara memberikantegangan
yang sesuai dengan relay tersebut pada bahagian koilnya. Jika kontaknya masih bekerja NC
->NO atau NO -> NC, maka dapat dikatakan bahawa relay tersebut masih dalam keadaan baik.Sambung common dan NO jika mahukan rangkaian ON ketika koil diberi tegangan.-Sambung
common dan NC jika mahukan rangkaian ON ketika koil tidak diberi tegangan.
Geganti itu adalah Relay
Kali ini saya ingin memberi penjelasan mengenai relay atau pun geganti. Kita biasa
menyebutrelay. Tapi sebutan bahasa kita adalah geganti. Kedua-dua istilah ini adalah sama
maksudnya.Jadi jangan risau mengenai istilah relay atau geganti.Relay adalah sejenis peranti
separa mekanikal dan separa elektronik. Ia adalah sejenis suis.Relay tidak menjana sebarang
voltan apatah lagi sebarang arus. Seperti juga satu suis biasa,relay juga bertindak seperti suis.
Suis yang boleh disamakan dengan relay adalah suis duahala.Relay terdapat 5 kaki tidak seperti

suis dua hala biasa yang ada 3 kaki dan manusia normalada 2 kaki. 3 kaki untuk binaan suisnya
dan 2 kaki lagi adalah sambungan ke punca voltan. 2kaki yang disambung pada punca voltan
adalah coil atau gegelung yang terdapat di dalamrelay. Ia bertindak sebagai magnet menarik plat
besi.Jika dilihat pada suis biasa, kita menggunakan tangan untuk menggerakkan butang atau
slidesuis tersebut. Bagi relay, gegelung atau coil yang menggerakkan plat besi yang sama
seperti butang atau slide suis. Kaki gegelung pada relay tiada polariti positif dan negatif.Untuk
penyambungan kaki relay dengan litar lain seperti litar lampu atau kipas, sambungkan pada kaki
Common dan Normally Open. Atau pun pada kaki Common dan Normally Closed.Pilih salah
satu. Untuk tujuan menghidupkan alatan, pilih cara pertama dan jika mahukanalatan dimatikan
apabila relay ON, pilih cara kedua. Pastikan alatan yang disambungdisertakan dengan punca
voltan kuasa. Ala... macam sambungan suis juga la...Jadi bagaimana kalau ada relay yang lebih
dari 5 kaki seperti 8 kaki tu? Jawapannya, sama jemacam relay 5 kaki. Maksudnya 5 campur 3.
Yang tambahan 3 kaki tu adalah suis yangkedua. Ia bertujuan untuk mengawal dua alatan atau
litar. So boleh faham ye. Lepas ni janganada yang salah anggap dengan relay lagi. Terima kasih.

relay-geganti
MAKSUD RELAYRelay merupakan salah satu komponen output yang banyak digunakan
padaindustri automotif, peralatan elektrik dan banyak lagi.Relay berfungsi untuk
menghubungkan atau memutus aliran arus elektrik yang dikawal dengan memberikan tegangan
dan arus tertentu padakoilnya.Relay merupakan peranti elektronik yang berfungsi seperti
suis.Binaan di dalam relay terdiri dari struktur mekanikal seperti satusuis. Untuk menggerakkan
suis tersebut, satu gegelung yang bertindak sebagai magnet (elektromagnet) menggerakkan
struktur suis di dalamnya.Jadi, apabila terdapat daya magnet yang dihasilkan dari pengaliranarus
seterusnya menghasilkan daya elektromagnet, ia kemudian menarik plat suis di dalam relay

tersebut. Tindakan tersebut menyebabkan platyang ditarik menyentuh kepada terminal yang lain.
Proses tersebut boleh disamakan dengan satu suis slide dua hala.Relay terdapat 5 kaki. Dua kaki
untuk disambungkan ke terminal voltan bagi menggerakkannya. Tiga kaki lagi untuk keluaran,
sebagai suis.Tiga kaki yang bertindak sebagai suis mempunyai tiga nama yang
biasadigunakanpada mana-mana relay. Antara nama tersebut adalah NO(normally open), NC
(normally close) dan C (center). Ketiga-tiga namaini sebenarnya terdiri dari dari asas satu suis
dua hala. Simbol Cadalah tengah, iaitu terminal tengah yang mesti disambung dan
perludigunakan untuk penyambungan dengan litar lain.NC adalah kedudukansuis pada keadaan
sediakala adalah bersentuhan dengan C. Jika diukur keterusan antara C dan NC dengan
multimeter pada julat OHM, terdapat bacaan atau meter akan naik. Bermakna, C dan NC
terdapat sambungan. NO adalah terminal yang pada keadaan asalnya tiada sentuhan
denganmana-mana terminal. Jika diukur dengan multimeter pada julat Ohmantara NO dengan C,
tiada bacaan ditunjukkan. Bermakna NO tidak bersentuh dengan C.

OPERASI RELAYSesebuah relay mula beroperasi apabila litar lengkap terjadi iaitudimana arus
elektrik yang dibekalkan melalui ke gegelung danseterusnya teras besi akan menjadi magnet
disebabkan oleh bekalan arusmengelilinginya yang di bawa oleh gegelung atau koil. Teras besi
yangmenjadi magnet akan menarik bilah spring yang asalnya normally closemenjadi normally
open. Setelah bekalan diputuskan kemagnetan padateras besi akan hilang dan akan menyebabkan
bilah spring akan menjadinormally close kembali disebabkan oleh spring yang menarik
bilahspring.JENIS-JENIS RELAYa.Polarized relayMenggantikan angker diantara kutub pada
magnet untuk menambahkan dayatindak balas.Digunakan didalam pertengahan 20th century
penukaran telefon untuk mengenalpasti kelemahan unjuran. b.Reed RelayMempunyai satu set
hubungan di dalam vakum yang mana akan melindungihubungan terhadap kerosakan
atmosfera.Hubungan tersebut yang dekat dengan kawasan magnet akan menjana aruselektrik
yang terus melalui ke koil yang mengelilingi tiub kaca.c.Mercury-wetted RelayMempunyai
bentuk yang hampir sama seperti 'Reed Relay' yang manasesentuh dibasahkan oleh
mercuri.Geganti ini digunakan pada suis yang mempunyai voltan rendah keranarintangan
sesentuh yang rendah, atau digunakan untuk mengira laju danmasa dimana berlaku pantulan
pada bahan mercury.Geganti ini sangat sensitif dan mesti dijaga dengan rapi kerana
toksid bertindak balas dengan cecair mercuri.Ia hanya sesuai untuk peralatan baru.d.Contactor
RelayMempunyai ketahanan yang tinggi dalam sistem suiz motor elektrik dan

Jenis-jenis Relay* SPST - Single Pole Single Throw.* SPDT - Single Pole Double Throw.
Terdiri dari 5 buah pin, iaitu: (2) koil, (1) common, (1) NC, (1) NO.* DPST - Double Pole Single
Throw. Setara dengan 2 buah suis atau relay SPST.* DPDT - Double Pole Double Throw. Setara
dengan 2 buah suis atau relay SPDT.* QPDT - Quadruple Pole Double Throw. Sering disebut
sebagai Quad Pole Double Throw, atau 4PDT.Setara dengan 4 buah suis atau relay SPDT atau
dua buah relay DPDT. Terdiri dari 14 pin (termasuk 2buah untuk koil).
