EXECUTIVE SUMMARY

SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

SID Perkuatan Tebing Sungai Kapuas

Kabupaten Kapuas Hulu

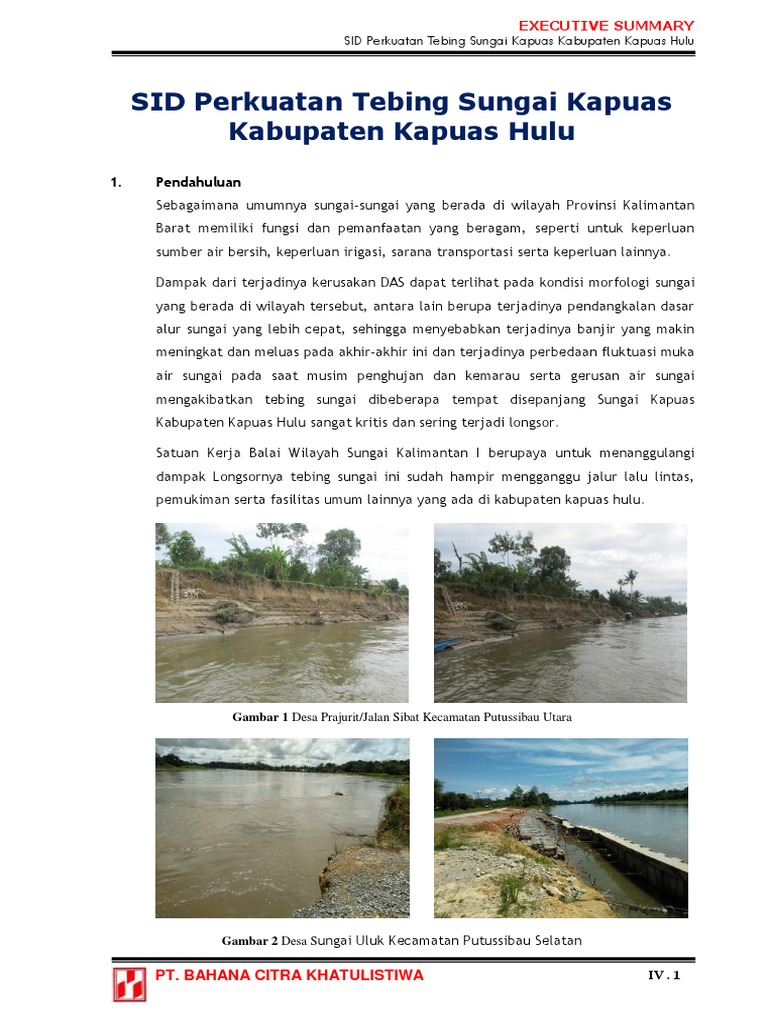

1. Pendahuluan
Sebagaimana umumnya sungai-sungai yang berada di wilayah Provinsi Kalimantan
Barat memiliki fungsi dan pemanfaatan yang beragam, seperti untuk keperluan
sumber air bersih, keperluan irigasi, sarana transportasi serta keperluan lainnya.

Dampak dari terjadinya kerusakan DAS dapat terlihat pada kondisi morfologi sungai
yang berada di wilayah tersebut, antara lain berupa terjadinya pendangkalan dasar
alur sungai yang lebih cepat, sehingga menyebabkan terjadinya banjir yang makin
meningkat dan meluas pada akhir-akhir ini dan terjadinya perbedaan fluktuasi muka
air sungai pada saat musim penghujan dan kemarau serta gerusan air sungai
mengakibatkan tebing sungai dibeberapa tempat disepanjang Sungai Kapuas
Kabupaten Kapuas Hulu sangat kritis dan sering terjadi longsor.

Satuan Kerja Balai Wilayah Sungai Kalimantan I berupaya untuk menanggulangi

dampak Longsornya tebing sungai ini sudah hampir mengganggu jalur lalu lintas,
pemukiman serta fasilitas umum lainnya yang ada di kabupaten kapuas hulu.

Gambar 1 Desa Prajurit/Jalan Sibat Kecamatan Putussibau Utara

Gambar 2 Desa Sungai Uluk Kecamatan Putussibau Selatan

PT. BAHANA CITRA KHATULISTIWA IV . 1

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

2. Deskripsi Kondisi Tebing Sungai Kapuas

Terdapat 2 lokasi yang dilakukan dsain pengaman tebing yakni :
- Di Desa Prajurit yaitu di Jalan Sibat Kecamatan Putussibau Utara
- Di Desa Sungai Uluk tebing Sungai Kapuas Putussibau Selatan

Secara rinci daftar inventaris kondisi tebing sungai yang disurvey dapat dilihat
dalam Tabel 1 berikut ini.

Tabel 1 Daftar Deskripsi Kondisi Tebing Sungai Di Kabupaten Kapuas Hulu

Data
Kondisi Sempadan Sungai Rencana Pengaman
No. Lokasi/Sungai Deskripsi Lokasi Keterangan Tindakan
Mekanika Tanah Hidrologi/ Hidrolika Topografi & Objek Pengamatan Tebing

1. Desa Sungai Uluk - Sondir - Data Curah Hujan - Peta Situasi Lereng tegak, terdiri dari lapisan Perumahan penduduk - Bronjong HDPE yang Review Didesain dan
- Lab. Tes - Pengamatan Pasang Surut - Long Section lempung/lanau berpasir dengan pengamanan jalan diperkuat dengan Desain dan pembangunan
- Cross Section kedalaman tanah keras > 9 meter kabupaten sepanjang 100 tiang pancang desain baru konstruksi baru
terdiri pasir padat dan krikil kasar meter

2. Desa Prajurit/ Jl. - Sondir - Data Curah Hujan - Peta Situasi Lereng tegak, terdiri dari lapisan Areal kosong, perumahan - Bronjong HDPE yang Desain baru Didesain dan
Sibat - Lab. Tes - Pengamatan Pasang Surut - Long Section lempung/lanau berpasir dengan penduduk, pengamanan diperkuat dengan pembangunan
- Cross Section kedalaman tanah keras > 4 meter jalan kabupaten tiang pancang konstruksi baru
terdiri pasir padat dan krikil kasar sepanjang 400 meter -
Bronjong diperkuat
dengan tiang pancang

Rencana Perkuatan Tebing

Permasalahan lain selain banjir yang ada di Kabupaten Kapuas Hulu adalah
banyak terjadi tebing yang kritis longsor yang membutuhkan pembangunan
perkuatan tebing. Adanya arus sungai Kapuas yang cukup besar sehingga
mengakibatkan dinding tebing tergerus.

Dari permasalahan di atas, maka direkomendasikan beberapa bangunan

perkuatan tebing dengan mengacu kepada jenis perkuatan tebing yang telah
dibangun di Kabupaten Kapuas Hulu ini. Jenis-jenis perkuatan tebing yang
direkomendasikan adalah bronjong, sheet pile dan krib.

Berikut ini rencana sebaran perkuatan tebing yang direkomendasikan dalam

rangka pengendalian banjir Kabupaten Kapuas Hulu.

- Jalan Sibat Kecamatan Putussibau Utara (Desa Prajurit)

Terjadi tebing kritis di Desa Prajurit/Jl. Sibat. Pada posisi ini sudah ada
perkuatan tebing dengan konstruksi bronjong yang relatif dalam kondisi
baik. Sehingga dalam beberapa posisi tebing kritis akan tetap menggunakan
bronjong. Namun terdapat tebing yang memerlukan sheet pile sebagai
konstruksinya karena kondisi tebing yang cukup parah. Berikut ini sebaran
kebutuhan perkuatan tebing dengna konstruksi bronjong dan sheet pile pada
sungai kapuas di Desa Prajurit/Jl. Sibat.

PT. BAHANA CITRA KHATULISTIWA IV . 2

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Sungai Sibau

Sungai Mendalam

Sungai Sibau Kecil

Su
ng
ai
Kap

Sungai
uas

Kapu
as
s
Sungai Kapua

Sungai Kapuas

Kp. Teluk Barak

Kp. Sungai Uluk

Kp. Tanjung Jati

Sungai Kapuas
ga
iK
ap
uas

Kp. Teluk Barak

Gambar 3 Rencana Perkuatan Tebing Sungai Kapuas Hulu Kampung Prajurit

- Terjadi tebing kritis di Desa Sungai Uluk Putussibau Selatan

Pada posisi ini, tebing kritis relatif cukup berat sehingga diperlukan
perkuatan tebing dengan kosntruksi sheet pile. Panjang tebing kritis adalah
sepanjang 800 m. Berikut ini peta posisi rencana perkuatan tebing di
Kampung Sungai Uluk.

PT. BAHANA CITRA KHATULISTIWA IV . 3

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Sungai Sibau

Sungai Mendalam

Sungai Sibau Kecil

Su
ng
ai
Kap

Sungai
uas

Kapu
as
s
Sungai Kapua

Sungai Kapuas

Kp. Teluk Barak

Kp. Sungai Uluk

Kp. Tanjung Jati

Sungai Kapuas
Su
ng
ai
K
ap
uas

Gambar 4 Rencana Perkuatan Tebing Sungai Kapuas Hulu di Kampung Sungai Uluk

3. Konsep Penanganan Tebing Sungai di Kabupaten Kapuas Hulu

Mendisain pengaman tebing sungai didasarkan pada tujuan sebagai berikut:
- Mengamankan lereng sungai dari potensi longsor
- Mengamankan daratan perkampungan warga dari banjir air sungai
- Mengamankan kedua hal di atas.

PT. BAHANA CITRA KHATULISTIWA IV . 4

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Berdasarkan kondisi topografi, elevasi muka air banjir periode ulang 25 tahun dan
isu warga setempat yang tinggal di bantaran/areal sempadan sungai daerah studi
maka dapat disimpulkan tujuan penanganan tebing sungai dalam studi ini adalah
mengamankan lereng sungai dari potensi longsor saja dan elevasi puncak perkuatan
tebing juga merupakan alat pengendali banjir untuk mengamankan daratan
perkampungan warga dari ancaman banjir air sungai.

Penetapan konstruksi pengaman tebing dan banjir didasarkan kepada:

- Elevasi muka air banjir periode ulang 25 tahun : +37.5 m
- Elevasi muka air normal diambil elevasi muka air saat survey : +32 m
- Ketersediaan bahan konstruksi
- Jarak obyek vital yang diamankan ke bibir sungai
- Daya dukung tanah
- Lebar sungai rata-rata Sungai Kapuas/Sungai Mendalam

4. Desain Tebing Sungai Kapuas di Desa Sungai Uluk (Sepanjang 800 m)

Type Konstruksi yang digunakan Bronjong HDPE dengan perkuatan tiang pancang H
200.200.7.7 Panjang 6 m. sebelah kiri aliran Sungai Kapuas, belokan sungai, di
ditambah dengan tiang Pipa OD16 Tebal 6 mm Panjang 12 m, isian Beton K-225.

Analisa tekanan tanah yang ditransferkan ke kelompok tiang yang dibebani gaya-
gaya seperti diuraikan diatas, dilakukan menggunakan program Group3D. Program
Group 3D mempunyai kemampuan yang lebih baik untuk memodel tahanan tanah.
Gaya-gaya yang bekerja pada suatu struktur, meliputi gaya aksial, gaya lateral, dan
momen dipindahkan dulu ketitik beratnya, baru dilakukan analisa. Pemodelan
konfigurasi tiang yang digunakan dalam analisa dengan program Group 3D disajikan
pada gambar di bawah ini.

Gambar 5 Model Kelompok Tiang 3D

PT. BAHANA CITRA KHATULISTIWA IV . 5

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Akibat pembebanan masing-masing tiang akan mengalami berbagai macam reaksi

gaya-gaya yang tidak sama besarnya untuk tiap-tiap tiang dalam kelompok. Hasil
analisa dengan pemodelan Group 3D dengan berbagai macam mode beban disajikan
pada gambar di bawah ini.

Gambar 6 Diagram Momen dan Defleksi Pada Kelompok Tiang

Dari analisis diperoleh bahwa dengan beban akibat tekanan tanah menghasilkan
defleksi (pergerakan) maksimum pada kelompok tiang sebesar 8,23 milimeter
artinya bahwa kelompok tiang yang tertekan tanah aktif tidak diperkenankan
menyebabkan terjadinya defleksi lebih dari 1 inchi. Momen yang besar terjadi pada
badan tiang (M = 22,8 kN-m) sebagai akibat dari jepitan tanah di atas dredge line.

Tabel 1 Rangkuman Gaya-gaya Maksimum Yang Terjadi Pada Kelompok Tiang

MAXIMUM VALUE Pile
No
Moment (kN-m) Deflection (mm) Shear (kN) Stress (kN/m2) Position
1 22,8 8,23 7,83 2550 1,2,3,4
2 14,2 8,23 3,48 1590 5,6,7

Hasil analisa menunjukkan bahwa tegangan yang tinggi hanya terjadi pada badan
tiang (diatas drege line), sebagai akibat bekerjanya gaya lateral dan momen pada
tiang dengan free cantilever yang relatif besar (free cantilever ini bertambah besar
karena jika lapisan tanah atas yang lunak). Pada sebagian besar panjang tiang,
tegangan yang timbul relatif rendah. Dengan demikian dimensi tiang dapat
diperkecil mengikuti kebutuhan sebagian besar panjang tiang dan memperkuat
bagian badan tiang. Diantaranya dengan memakai double steel pipe yang konsentrik
pada bagian atas tiang.

PT. BAHANA CITRA KHATULISTIWA IV . 6

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 7 Kontur Stress Pada Kelompok Tiang

- Check Stress Pada Tiang

Mutu Baja BJ37 Yield stress (fy) = 2400 kg/cm 2 dan Allowable stress = 1600
kg/cm2 Dari hasil analisa, maksimum stress pada tiang = 2550 kN/m 2 (26 kg/cm2
Allowable stress = 1600 kg/cm2 OK.

Contoh pile stress contour disajikan pada gambar 5.5 Dari gambar tersebut
dapat dilihat bahwa stress maksimum terjadi pada badan tiang di atas dredge
line.

- Sambungan Las Pada Tiang Pipa

Pada perhitungan sambungan las untuk tiang pipa baja menggunakan las
sambungan sebidang (butt joint) dengan jenis las tumpul (groove weld) seperti
pada gambar di bawah ini.

Gambar 8 Sambungan Las Tumpul

PT. BAHANA CITRA KHATULISTIWA IV . 7

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Pada tiang fender ini sambungan tiang ke tiang akan memikul gaya geser, maka:

Rnw 0,9t e 0,6f y (bahan dasar)

Rnw 0,8t e 0,6fuw (las)

Untuk baja BJ-37, kuat tarik putus fu = 370 MPa dan kuat tarik leleh fy = 240
MPa. Kuat tarik kawat las menggunakan jenis E60xx dengan kuat tarik fuw =
60000 psi (400 MPa)
Rnw 0,9 x7 x0,6 x240 970,2 N/mm (menentukan)

Rnw 0,8x7x0,6x400 1344 N/mm

Keliling tiang pipa p x400 1256,6 mm, jadi kuat geser bidang las adalah:

Ru 970,2 x1256,6 1219,2 kN > 7,83 kN OK

Desa Prajurit/Jalan Sibat tebing Sungai Kapuas (sepanjang 400 m) :

- Bronjong HDPE dengan perkuatan tiang pancang H 200.200.7.7 Panjang 4 m.
bantaran areal kosong untuk mengamankan jalan & rumah penduduk,
sebelah kiri aliran Sungai Kapuas, pengamanan utama berlokasi di belokan
sungai, di ditambah dengan tiang Pipa OD16 Tebal 6 mm Panjang 6 m, isian
Beton K-225.
- Bronjong HDPE dengan perkuatan tiang pancang H 200.200.7.7 Panjang 4 m.

Sketsa pengaman tebing dari potensi longsor dapat dilihat dalam Gambar berikut
ini.

PT. BAHANA CITRA KHATULISTIWA IV . 8

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

1. Gambar Desain Perkuatan Tebing Sungai Desa Sungai Uluk

Gambar 9 Tampak Atas Desain Perkuatan Tebing Sungai Desa Sungai Uluk

Gambar 10 Tampak Atas Desain Perkuatan Tebing Sungai Desa Sungai Uluk

PT. BAHANA CITRA KHATULISTIWA IV . 9

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 11 Tampak Samping Desain Perkuatan Tebing Sungai Desa Sungai Uluk

Gambar 12 Tampak Depan Desain Perkuatan Tebing Sungai Desa Sungai Uluk

PT. BAHANA CITRA KHATULISTIWA IV . 10

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

5. Desain Tebing Sungai Kapuas di Desa Prajurit/Jl. Sibat

Hasil analisa kestabilan tebing sungai tanpa perkuatan seperti pada gambar di
bawah ini.

Slope Stability Analysis

FOS = 1,034
10
9
8
Elevation (m)

7
6
5
4
3
2
1
0
0 5 10 15 20 25

Distance (m)
Gambar 13 Analisa Stabilitas Tebing Sungai Kapuas Ptk-1

Slope Stability Analysis

FOS = 0,993
10
9
8
Elevation (m)

7
6
5
4
3
2
1
0
0 5 10 15 20 25

Distance (m)
Gambar 14 Analisa Stabilitas Tebing Sungai Kapuas Ptk-2

Hasil analisa stabilitas lereng atau tebing alami dari sungai Kapuas di Kp.Prajurit
menunjukkan bahwa kondisi yang ada sekarang tebing tersebut dalam keadaan kritis
(FOS < 1). Bidang longsor yang terbentuk berupa blok (block failure) dimana
keruntuhan ini sering terjadi pada tanah lempung/lanau dengan konsistensi kaku.
Jenis keruntuhan ini bersifat dangkal dan akan selalu terjadi sampai sungai
mencapai kesetimbangan baru.
Untuk penanganan kelongsoran tebing sungai Kapuas di Kp. Prajurit/Jl. Sibat dapat
dilakukan dua alternatif yaitu :

PT. BAHANA CITRA KHATULISTIWA IV . 11

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

a. Alternatif 1 (Bronjong dan Tiang Pancang H 200.200.7.7 Panjang 4 m)

Gambar 15 Konstruksi Perkuatan Tebing Sungai Kapuas Alternatif 1

Untuk perkuatan alternatif ini, bronjong dipasang bertingkat sesuai dengan

kemiringan dan tinggi tebing. Batu bronjong menggunakan batu pecah ukuran
10/15 yang diisi dengan batu split yang berfungsi sebagai pengunci akibat
pergeseran. Keranjang bronjong menggunakan geogrid HDPE bukaan 5 cm
dengan kapasitas tarik 60 kN/m dimana penggunaan material HDPE ini
diharapkan untuk mencegah pelapukan material keranjang akibat korosi. Untuk
mencegah pergerakan bronjong ke arah depan dipasang tiang pancang baja H
200.200 dengan pengaku baja kanal UNP 100.50. hasil analisa dengan metode
elemen hingga dapat dilihat pada gambar di bawah ini.

Gambar 16 Vektor dan Kontur Displacement Perkuatan Alt 1 ( = 12,76 cm)

Dari hasil perhitungan numerik, pergerakan struktur turap ke arah depan

sebesar 12,76 cm pada akhir konstruksi. Momen maksimum yang terjadi pada
tiang depan sebesar M = 37,2 kN-m dan M = 24,16 kN-m pada tiang belakang.
Selain untuk meredam energi, bronjong disini berfungsi juga sebagai counter
weight sehingga sebagian besar tekanan tanah lateral akan direduksi menjadi
beban vertikal.
Cek tegangan pada tiang pancang :
M = 37,2 kN-m (378440 kg-cm)
Untuk baja profil H200.200.8.12 modulus penampang Sx= 472 cm 3, maka :

PT. BAHANA CITRA KHATULISTIWA IV . 12

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

M 379440
803,9 kg/cm2 < 1400 kg/cm2 (OK)
Sx 472

Berikut Gambar Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat

a. Alternatif 1

Gambar 17 Tampak Atas Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 1

Gambar 18 Tampak Atas Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 1

PT. BAHANA CITRA KHATULISTIWA IV . 13

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 19 Tampak Samping Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 1

b. Alternatif 2 (Pelat Berpengaku + Bronjong dan Tiang Pancang H 200.200.7.7

Panjang 4 m)
Untuk perkuatan alternatif ini, digunakan konstruksi tiang pancang pipa baja
OD16 yang diisi dengan beton bertulang. Hubungan antar tiang menggunakan
balok beton yang diperkuat lagi dengan pelat beton bertulang. Pada sisi depan
yang berhadapan dengan sungai dipasang bronjong batu pecah 10/15 dan
keranjangan bronjong geogrid HDPE bukaan 5 cm dengan kapasitas tarik 60
kN/m. Untuk mencegah keruntuhan global maka struktur ini dibuat persegmen
dimana tiap segmen dibatasi sampai panjang 50 meter. Untuk mencegah
pergerakan bronjong ke arah depan dipasang tiang pancang baja H 200.200
dengan pengaku baja kanal UNP 100.50.

PT. BAHANA CITRA KHATULISTIWA IV . 14

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 20 Konstruksi Perkuatan Tebing Sungai Kapuas Alternatif 2

Dari hasil perhitungan numerik, pergerakan struktur turap ke arah depan

sebesar 10,3 cm pada akhir konstruksi. Momen maksimum yang terjadi pada
tiang pipa sebesar M = 15,4 kN-m dan pada tiang depan bronjong sebesar M =
18,77 kN-m. Penggunaan tiang pipa isian beton dimaksudkan selain untuk
mendapatkan daya dukung vertikal dan horisontal yang besar juga mencegah
defleksi yang yang besar pada struktur dinding pelat. Hasil analisa dengan
metode elemen hingga dapat dilihat pada gambar di bawah ini.

Gambar 21 Vektor dan Kontur Displacement Perkuatan Alt 2 ( = 10,3 cm)

Cek tegangan pada tiang pancang :

M = 18,77 kN-m (18413,37 kg-cm)
Untuk baja profil H200.200.8.12 modulus penampang Sx= 472 cm 3, maka :
M 191335,37
405,37 kg/cm2 < 1400 kg/cm2 (OK)
Sx 472
Secara global angka keamanan turap bervariasi SF = 2,06 2,28 baik pada saat
pelaksanaan maupun setelah berakhirnya konstruksi. Angka keamanan ini
menunjukkan bahwa struktur pada masing-masing type masih dalam keadaan
aman (SFkritis = 1). Untuk lebih jelasnya dapat dilihat pada gambar di bawah
ini.

PT. BAHANA CITRA KHATULISTIWA IV . 15

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 22 Chart Angka Keamanan Global Perkuatan Tebing

Berikut Gambar Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat
b. Alternatif 2

Gambar 23 Tampak Atas Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 2

PT. BAHANA CITRA KHATULISTIWA IV . 16

 EXECUTIVE SUMMARY
SID Perkuatan Tebing Sungai Kapuas Kabupaten Kapuas Hulu

Gambar 24 Tampak Atas Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 2

Gambar 25 Tampak Samping Desain Perkuatan Tebing Sungai Desa Prajurit/ Jl. Sibat Alt. 2

PT. BAHANA CITRA KHATULISTIWA IV . 17
