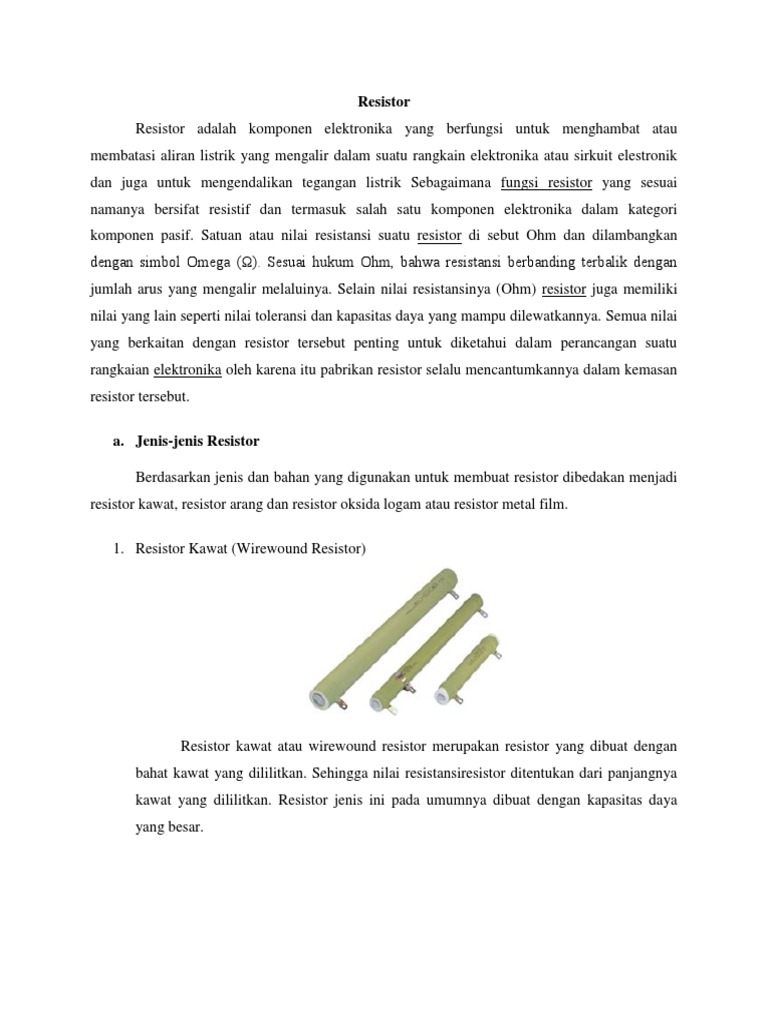

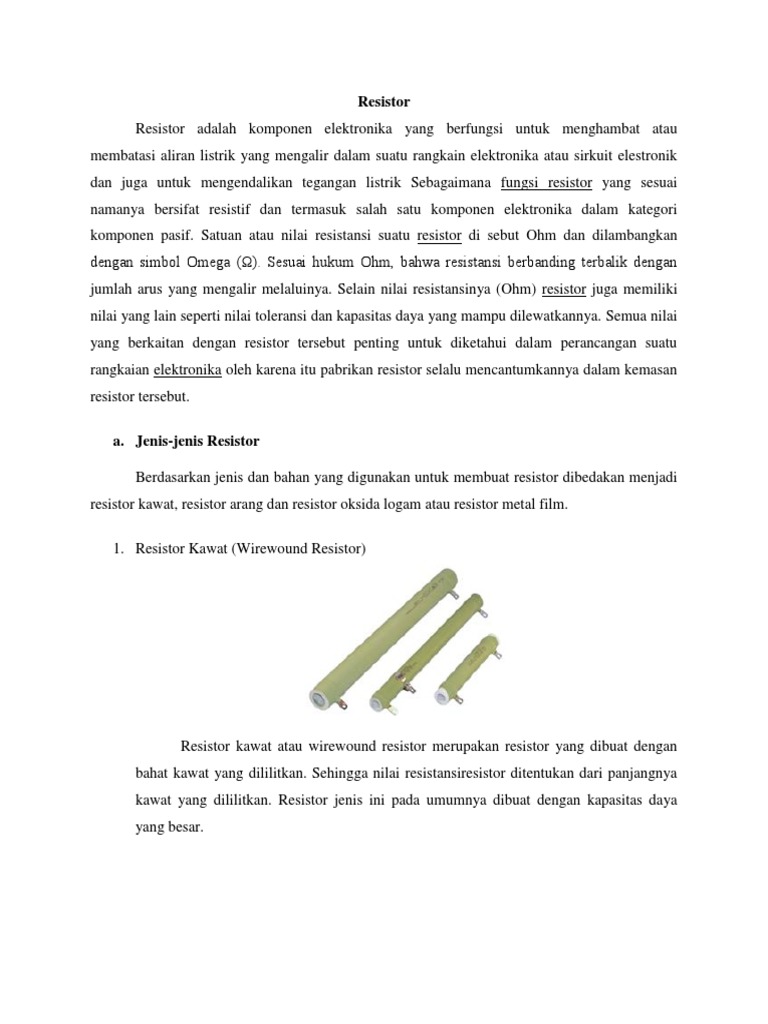

Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau

membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika atau sirkuit elestronik
dan juga untuk mengendalikan tegangan listrik Sebagaimana fungsi resistor yang sesuai
namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori
komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan
dengan simbol Omega (Ω). Sesuai hukum Ohm, bahwa resistansi berbanding terbalik dengan
jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki
nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai
yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu
rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkannya dalam kemasan
resistor tersebut.

a. Jenis-jenis Resistor

Berdasarkan jenis dan bahan yang digunakan untuk membuat resistor dibedakan menjadi
resistor kawat, resistor arang dan resistor oksida logam atau resistor metal film.

1. Resistor Kawat (Wirewound Resistor)

Resistor kawat atau wirewound resistor merupakan resistor yang dibuat dengan
bahat kawat yang dililitkan. Sehingga nilai resistansiresistor ditentukan dari panjangnya
kawat yang dililitkan. Resistor jenis ini pada umumnya dibuat dengan kapasitas daya
yang besar.
2. Resistor Arang (Carbon Resistor)

Resistor arang atau resistor karbon merupakan resistor yang dibuat dengan bahan
utama batang arang atau karbon. Resistor karbon ini merupakan resistor yang banyak
digunakan dan banyak diperjual belikan. Dipasaran resistor jenis ini dapat kita jumpai
dengan kapasitas daya 1/16 Watt, 1/8 Watt, 1/4 Watt, 1/2 Watt, 1 Watt, 2 Watt dan 3
Watt.

3. Resistor Oksida Logam (Metal Film Resistor)

Resistor oksida logam atau lebih dikenal dengan nama resistor metal film
merupakan resistor yang dibuah dengan bahan utama oksida logam yang memiliki
karakteristik lebih baik. Resistor metal film ini dapat ditemui dengan nilai tolerasni 1%
dan 2%. Bentuk fisik resistor metal film ini mirip denganresistor kabon hanya beda warna
 dan jumlah cicin warna yang digunakan dalam penilaian resistor tersebut. Sama seperti
resistorkarbon, resistor metal film ini juga diproduksi dalam beberapa kapasitas daya
yaitu 1/8 Watt, 1/4 Watt, 1/2 Watt. Resistor metal film ini banyak digunakan untuk
keperluan pengukuran, perangkat industri dan perangkat militer.

Berdasarkan nilai resistansinya resistor dibedakan menjadi 2 jenis, yaitu :

a. Resistor tetap (Fixed Resistor)
Resistor tetap merupakan resistor yang nilai resistansinya tidap dapat diubah atau
tetap. Resistor jenis ini biasa digunakan dalam rangkaian elektronika sebagai pembatas
arus dalam suatu rangkaian elektronika. Yang termasuk dalam resistor jenis ini antara
lain :
 Resistor kawat
 Resistor batang karbon (arang)
 Resistor keramik atau porselin
 Resistor Film karbon
 Resistor film Metal

b. Resistor Tidak Tetap (Variable Resistor)

Resistor tidak tetap atau variable resistor terdiri dari 4 tipe, yaitu :
 Pontensiometer, tipe variable resistor yang dapat diatur nilai resistansinya secara
langsung karena telah dilengkapi dengan tuas kontrol. Potensiometer terdiri dari 2
jenis yaitu Potensiometer Linier dan Potensiometer Logaritmis
 Trimer Potensiometer, yaitu tipe variable resistor yang membutuhkan alat bantu
(obeng) dalam mengatur nilai resistansinya. Pada umumnya resistor jenis ini disebut
dengan istilah “Trimer Potensiometer atau VR”
 Thermistor, yaitu tipe resistor variable yangnilairesistansinya akan berubah
mengikuti suhu disekitar resistor. Thermistor terdiri dari 2 jenis yaitu NTC dan PTC.
Untuk lebih detilnya thermistor akan dibahas dalam artikel yang lain.
 LDR (Light Depending Resistor), yaitu tipe resistor variabel yang nilai
resistansinya akan berubah mengikuti cahaya yang diterima oleh LDR tersebut.
b. Simbol Resistor
Berikut adalah simbol resistor dalam bentukgambar ynag sering digunakan dalam suatu
desain rangkaian elektronika.

Resistor dalam suatu teori dan penulisan formula yang berhubungan dengan resistor
disimbolkan dengan huruf “R”. Kemudian pada desain skema elektronika resistor tetap
disimbolkan dengan huruf “R”, resistor variabel disimbolkan dengan huruf “VR” dan untuk
resistorjenis potensiometer ada yang disimbolkan dengan huruf “VR” dan “POT”.

c. Menghitung Nilai Resistor

Nilai resistor dapat diketahui dengan kode warna dan kode huruf pada resistor. Resistor
dengan nilai resistansi ditentukan dengan kode warna dapat ditemukan pada resistor tetap dengan
kapasitas daya rendah, sedangkan nilai resistor yang ditentukan dengan kode huruf dapat ditemui
pada resistor tetap daya besar dan resistor variable.
Perhitungan untuk Resistor dengan 4 Gelang warna :

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10
(10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi
10%.
Perhitungan untuk Resistor dengan 5 Gelang warna :

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10
(10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan
toleransi 10%.
Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10%
toleransi

Cara menghitung Toleransi :

2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

Cara Menghitung Resistor 6 Warna.

Untuk menghitung resistor 6 warna caranya juga sama dengan resistor 5 warna. Hanya saja pada
resistor 6 warna gelang warna terakhir untuk menunjukan koefisien suhu. Sebagai contoh sebuah
resistor 6 warna memiliki warna sebagai berikut.

Dari gambar di atas untuk mengetahui berapa nilai Resistor 5 warna adalah sebagai berikut :

 Gelang ke satu kuning = 4.

 Gelang ke dua coklat = 1.
 Gelang ke tiga merah = 2.
 Gelang ke empat orange = 3.
 Gelang ke lima coklat = 1%.
 Gelang ke enam ungu = 5 ppm.
Jadi dapat kita simpul kan atau kita ketahui nilai resistor 6 warna di atas adalah 412000 Ohm
atau 412 K Ohm dengan toleransi nya 1% serta koefisien suhu 5 ppm.
 d. Kode Warna Resistor
Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin
warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi
resistor dengan kode warna yaitu :

1. Resistor dengan 4 cincin kode warna

Cincin ke 1 dan ke 2 merupakan digit angka, dan cincin ke 3 merupakan faktor
pengali kemudian cincin kode ke 4 menunjukan nilai toleransi resistor.
2. Resistor dengan 5 cincin kode warna
Cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin ke 4 merupakan
faktor pengali kemudian cincin ke 5 menunjukan nilai toleransi resistor.
3. Resistor dengan 6 cincin warna
Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5
cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan koefisien
temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.
e. Cara membaca Nilai Resistor
 Resitor dengan 4 cincin/gelang:
Resistor 4 cincin umumnya digunakan untuk presisi rendah dengan toleransi
5%, 10% dan 20%. cincin pertama dan kedua mewakili angka resistor. cincin ketiga
mengindikasi perkalian (multiplier) berapa ‘nol’ yang ditambahkan. Jika multiplier
band adalah emas (gold) atau perak (silver) kemudian desimal digeser ke kiri satu
atau dua (dibagi dengan 10 or 100). cincin toleransi (tolerance band) deviasi dari
nilai spesifik, biasanya terdapat jarak dari cincin lain.
Sebagai contoh, untuk resistor dengan nilai 330 ohm, 5% maka cincin
warnanya adalah orange, orange, coklat dan emas. Penjelasan: orange dan orange
mewakili angka (33); sedangkan coklat adalah pengali (multiplier) (10) dan emas
adalah toleransi (5%). Sedemikian sehingga nilainya 33 x 10 = 330.
Jika gelang ke tiga diubah ke warna merah, maka pengali (multiplier) akan
menjadi 100, sehingga nilainya 33 × 100 = 3300 ohm = 5.6 k ohm. = 5.600 ohm
Jika cincin pengali (multiplier band) adalah emas atau perak, kemudian
desimal poin akan digeser ke kiri satu atau dua tempat (dibagi dengan 10 atau 100).
Sebagai contoh, sebuah resistor dengan cincin hijau, biru, perak dan emas
mempunyai nilai 56 x 0.01 = 0.56.

Catatan: 20% resistors hanya mempunyai 3 cincin – artinya, cincin toleransi (cincin
ke empat tanpa warna).

 Resitor dengan 5 cincin:

Resistor dengan tipe seperti ini digunakan untuk rangkaian elektronika dengan
presisi tinggi, resistor dengan presisi 2%, 1% atau bertoleransi lebih rendah. Cara
membaca cincin mirip dengan sistem sebelumnya (4 cincin); hanya saja ada
perbedaan nomor dari angka. cincin pertama, kedua dan ketiga mewakili nilai angka,
cincin ke empat adalah pengali (multiplier) dan cincin ke lima adalah toleransi.
 Berikut adalah standar tabel kode warna resistor:
Warna cincin ke 1 Cincin ke 2 cincin 3 * Pengali Toleransi Koefisien Fail Rate
(Cincin 4) (cincin ke 5) Suhu
(cincin ke 6)
Hitam 0 0 0 ×100
Coklat 1 1 1 ×101 ±1% (F) 100 ppm/K 1%
Merah 2 2 2 ×102 ±2% (G) 50 ppm/K 0.1%
Orange 3 3 3 ×103 15 ppm/K 0.01%
Kuning 4 4 4 ×104 25 ppm/K 0.001%
Hijau 5 5 5 ×105 ±0.5% (D)
Biru 6 6 6 ×106 ±0.25%(C)
Ungu 7 7 7 ×107 ±0.1% (B)
Abu-abu 8 8 8 ×108 ±0.05% (A)
Putih 9 9 9 ×109
Emas ×0.1 ±5% (J)
Perak ×0.01 ±10% (K)
Tanpa Warna ±20% (M)
* cincin ke-3 hanya untuk resistor 5 cincin dan 6 cincin

Cara membaca :
a. Gelang I angka puluhan
b. Gelang II angka satuan
c. Gelang III faktor pengali
d. Gelang IV toleransi
 CATATAN : Agar mudah dalam mengingat kode warna resistor, Anda cukup hafalkan
“Hi-Co-Me-O-Ku-Hi-Bi-U-A-Pu”

f. Kode Huruf Resistor

Resistor dengan kode huruf dapat kita baca nilai resistansinya dengan mudah karenanilia
resistansi dituliskan secara langsung. Pad umumnya resistor yang dituliskan dengan kode huruf
memiliki urutan penulisan kapasitas daya, nilai resistansi dan toleransi resistor. Kode huruf
digunakan untuk penulisan nilai resistansi dan toleransi resistor.

Kode Huruf Untuk Nilai Resistansi :

 R, berarti x1 (Ohm)
 K, berarti x1000 (KOhm)
 M, berarti x 1000000 (MOhm)
Kode Huruf Untuk Nilai Toleransi :
 F, untuk toleransi 1%
 G, untuk toleransi 2%
 J, untuk toleransi 5%
 K, untuk toleransi 10%
 M, untuk toleransi 20%

Dalam menentukan suatu resistor dalam suatu rangkaian elektronika yang harus diingat
selain menentukan nilai resistansinya adalah menentukankan kapasitas daya dan toleransinya.
Hal ini berkaitan dengan harga jual resistor dipasaran dan luas area yang dibutuhkan dalam
meletakan resistor pada rangkaian elektronika.

g. Cara menghitung nilai Resistor berdasarkan Kode Angka

Membaca nilai Resistor yang berbentuk komponen Chip lebih mudah dari Komponen
Axial, karena tidak menggunakan kode warna sebagai pengganti nilainya. Kode yang digunakan
oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka langsung jadi sangat
mudah dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)

Contoh :

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah
sebagai berikut :

Masukkan Angka ke-1 langsung = 4

Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)

Contoh-contoh perhitungan lainnya :

222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

334 → 33 * 104 = 330.000 Ohm atau 330 Kilo Ohm

Ada juga yang memakai kode angka seperti dibawah ini :

(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)

AVOMETER

Avometer adalah alat ukur Listrik yang memungkinkan kita untuk mengukur besarnya
besaran listrik yang ada pada suatu rangkaian, baik itu tegangan, arus, maupun nilai hambatan /
tahanan. AVOmeter adalah singkatan dari Ampere, Volt dan Ohm Meter, jadi hanya terdapat 3
komponen yang bisa diukur dengan AVOmeter. Terdapat dua jenis AVOmeter, yaitu AVOmeter
Analog dan AVOmeter Digital.

1.1 AVOmeter Analog

A. Bagian-bagian Avometer Analog

1. Scale (Skala Maksimum / SM) adalah batas nilai tertinggi yang dapat diukur oleh
AVOmeter.

- Skala Maksimum untuk mengukur resistansi, nilainya dari kanan ke kiri

- Skala Maksimum untuk mengukur arus dan tegangan AC atau DC, nilainya dari kiri ke
kanan
2. Jarum Penunjuk, berfungsi menunjukkan hasil pengukuran. Dalam mengamati angka
yang
ditunjukkan jarum kita harus melihatnya secara tegak lurus terhadap jarum, dengan
tujuan mencegah terjadinya kesalahan dalam pembacaan nilai.
3. Sekrup Pengatur Jarum / Zero Adjusment, berfungsi mengatur jarum agar kembali
pada
posisi 0 (nol) yang letaknya paling kiri pada skala. Sebelum melakukan pengukuran, cek
terlebih dahulu apakah sudah pada posisi 0. Jika belum, atur posisi jarum ke kanan atau
ke kiri hingga berada pada posisi 0
4. Tombol Pengatur Nol Ohm / Ohm Zero Adjusment, berfungsi membuat jarum
menunjuk
kan angka nol saat saklar pemilih diposisikan menunjuk skala Ohm.
5. Saklar Pemilih / Selector Switch. Saklar ini di posisikan sesuai besaran yang akan
diukur.
  Kiri atas : mengukur DC Volt (DCV)
 Kanan atas : mengukur AC Volt (ACV)
 Kiri bawah : mengukur arus DC (DcmA)
 Kanan bawah : mengukur hambatan (OHM)

Pada tiap bagiannya terdapat nilai-nilai yang merupakan range/batas ukur arus
tegangan maupun hambatan yang akan diukur.
6. Measuring Terminal / Probe ( + / - ) adalah kontektor yang menghubungkan AVO
meter dengan apa yang mau diukur. Probe ini terdiri dari probe positif yang berwarna
merah untuk kutub positif (+) dan probe negatif yang berwarna hitam untuk kutub
negatif (-)

B. Posisi Alat Ukur

1. Posisi Alat Ukur saat Mengukur Tegangan

Pada saat mengukur tegangan, alat ukur harus dipasang paralel terhadap rangkaian.
Pada saat mengukur tegangan DC (searah), kabel merah disambungkan pada bagian positif
(+) dan kabel hitam disambungkan pada bagian negative (-). Apabila pemasangan kabel
polaritasnya terbalik, maka jarum akan bergerak ke kiri.
Sedangkan untuk tegangan AC (bolak-balik), kabel merah dan kabel hitam dapat
bebas disambungkan pada sumber tegangan karena tegangan AC tidak mempunyai
polaritas (+/-).
2. Posisi alat ukur saat mengukur arus (Ampere)
Saat pengukuran arus, posisi terminal harus dalam kondisi berderetan dengan
beban (seri), sehingga untuk melakukan pengukuran arus maka rangkaian mesti dibuka /
diputus dan kemudian menghubungkan terminal alat ukur pada titik yang telah terputus
tersebut.

3. Posisi alat ukur saat mengukur Hambatan (Ohm)

Saat pengukuran hambatan jangan pernah mengukur nilai hambatan suatu
komponen saat terhubung dengan sumber (saat rangkaian masih bertegangan). Ini akan
merusak alat ukur. Pengukurannya dengan cara mengatur saklar pemilih ke posisi Skala
Ohm dan kemudian menghubungkan terminal ke kedua sisi komponen (Resistor) yang
 akan di ukur. Pada saat mengukur nilai hambatan, kabel merah dan kabel hitam dapat
bebas disambungkan,.

Cara Mengukur Tegangan Listrik

1. Atur sekrup pengatur jarum agar jarum menunjukkan angka nol.
2. Atur saklar pemilih pada posisi skala tegangan yang ingin diukur (ACV untuk tegangan
AC dan DCV untuk tegangan DC).
3. Pilih batas ukur yang sama atau lebih besar dari tegangan yang akan diukur, misalkan
tegangan yang akan diukur 12 v maka batas ukur yang harus dipilih adalah 50 (Jika tidak
tahu tegangan maksimal pada rangkaian, pilih batas ukur yang paling besar dahulu)
4. Menghubungkan probe dengan rangkaian yang akan diukur. Pasangkan alat ukur paralel
terhadap komponen yang akan di ukur.
5. Baca alat ukur

Batas ukur
Tegangan terukur = . Angka yang ditunjuk jarum
Skala maksimum

Contoh :
Batas ukur yang dipilih = 250 Volt
Skala maksimum yang dipilih = 250
JP (Jarum Penunjukan) = 220

Jadi, besar tegangan terukur adalah

Cara Mengukur Arus Listrik
1. Atur sekrup pengatur jarum agar jarum menunjukkan angka nol
2. Atur saklar pemilih pada posisi DCmA
3. Posisikan saklar pemilih pada batas ukur yang lebih tinggi dari arus yang akan diukur
(Jika tidak tahu arus maksimal pada rangkaian, pilih batas ukur yang paling besar dahulu)
4. Menghubungkan probe dengan rangkaian yang akan diukur. Pasangkan alat ukur seri
terhadap komponen yang akan diukur.
5. Baca alat ukur

Batas ukur
Kuat arus terukur = . Angka yang ditunjuk jarum
Skala maksimum

Cara Mengukur Nilai Tahanan / Resistansi Resistor

1. Atur selektor switch pada posisi ohm
2. Nolkan jarum tepat pada angka nol sebelah kanan dengan menggunakan Tombol
pengatur Nol Ohm
3. Pilih batas ukur (range) apakah: x1,x10,x100,atau x1K (sesuaikan dengan nilai resistor)
4. Pasangkan alat ukur pada komponen yang akan diukur (jangan dipasang saat komponen
masih bertegangan). Kabel boleh terbalik
5. Baca Alat ukur. Perhatikan nilai yang ditunjukkan oleh jarum penunjuk dan kemudian
mengalikannya dengan nilai perkalian skala yang di pilih dengan sakelar pemilih.
Contoh :
Saklar pemilih menunjukkan x 10k maka nilai resistansi resistor adalah:
Nilai yang ditunjuk jarum : 26
Skala pengali : 10 k
Jadi nilai resitansinya : 26 x 10 k = 260 k = 260.000 Ohm.

1.2. AVOmeter Digital

Pada AVOmeter digital, hasil pengukurannya dapat

langsung dilihat pada layar display berupa angka-angka.
Kita dapat langsung menggunakannya tanpa perlu
melakukan kalibrasi terlebih dahulu. Selain itu, AVOmeter
digital juga memiliki tingkat ketelitian yang lebih tinggi
dibandingkan AVOmeter analog serta mudah dalam
penggunaannya.

Pada AVOmeter digital, hasil pengukurannya dapat

langsung dilihat pada layar display berupa angka-angka.
Kita dapat langsung menggunakannya tanpa perlu
melakukan kalibrasi terlebih dahulu. Selain itu, AVOmeter
digital juga memiliki tingkat ketelitian yang lebih tinggi
dibandingkan AVOmeter analog serta mudah dalam penggunaannya.

Cara Mengukur Tegangan Listrik

1. Atur Posisi Saklar Selektor ke ACV untuk tegangan AC atau DCV untuk tegangan DC.
2. Pilih skala pengukuran (batas ukur), sesuaikan dengan tegangan komponen yang diukur.
3. Untuk tegangan DC, kabel merah disambungkan pada bagian positif (+) dan kabel hitam
disambungkan pada bagian negative (-). Apabila pemasangan kabel polaritasnya terbalik,
maka hasilnya bernilai negatif. Sedangkan untuk tegangan AC (bolak-balik), kabel merah
dan kabel hitam dapat bebas disambungkan pada komponen.
4. Baca hasil pengukuran di Display Multimeter.
NB : jika Multitester ada tombol DH, artinya Data Hold. Jika ditekan maka hasilnya akan freeze,
dan bisa dicatat hasilnya.

Cara Mengukur Hambatan / resistensi Resistor

1. Atur Posisi Saklar Selektor ke Ohm (Ω)
2. Pilih skala pengukuran (batas ukur) pada Ohm Meter (200, 2k, 20k, 200k, 2m omh),
sesuaikan dengan hambatan komponen yang akan diukur.
3. Kabel merah disambungkan pada bagian positif (+) dan kabel hitam disambungkan pada
bagian negative (-). Kabelnya boleh terbalik.
4. Baca hasil pengukuran di Display Multimeter.

Cara Mengukur Kuat Arus Listrik

1. Atur Posisi Saklar Selektor ke DCA
2. Pilih skala (batas ukur) sesuai dengan perkiraan arus yang akan diukur.
3. Putuskan Jalur catu daya (power supply) yang terhubung ke beban,
4. Kemudian hubungkan probe Multimeter ke terminal Jalur yang kita putuskan tersebut.
Probe Merah ke Output Tegangan Positif (+) dan Probe Hitam ke Input Tegangan (+)
Beban ataupun Rangkaian yang akan kita ukur. Untuk lebih jelas, silakan lihat gambar
berikut ini.
5. Baca hasil pengukuran di Display Multimeter
 MATERIKULASI PRAKTIKUM

FISIKA DASAR II

NAMA : BUNGA ATIKA HERMAN

NIM : 03021281722079

WAKTU PRAKTIKUM : SENIN, 13.30 – 15.30 WIB

JURUSAN TEKNIK PERTAMBANGAN

FAKULTAS TEKNIK

UNIVERSITAS SRIWIJAYA

TAHUN AJARAN 2017/2018
