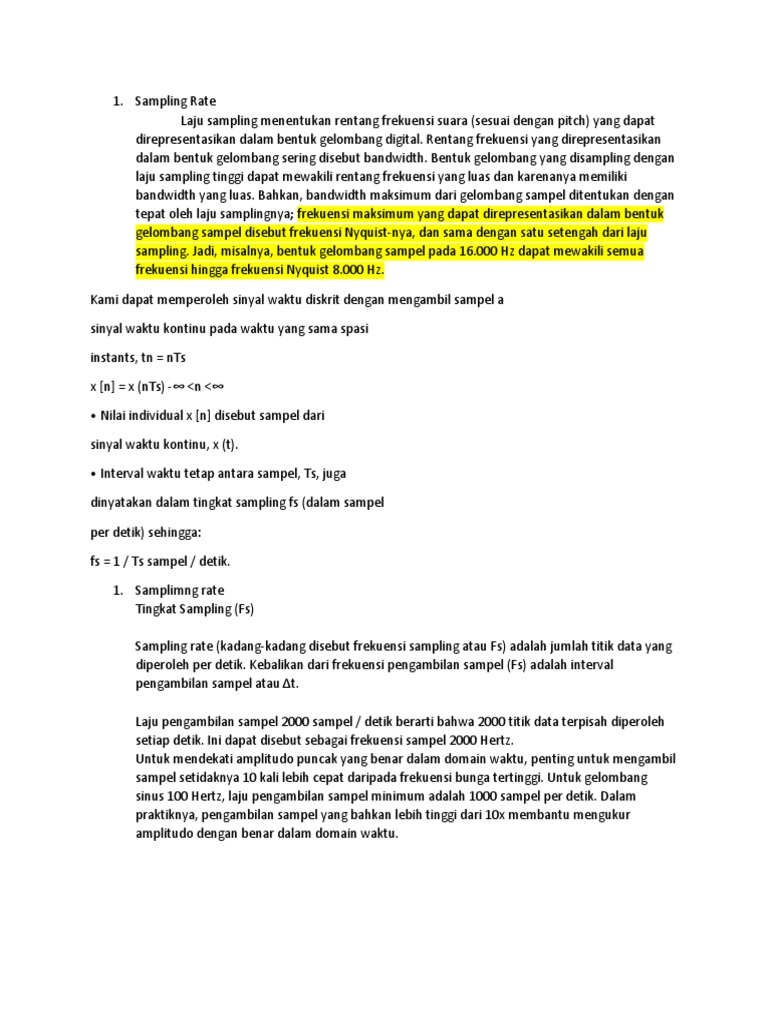

1.

Sampling Rate
Laju sampling menentukan rentang frekuensi suara (sesuai dengan pitch) yang dapat
direpresentasikan dalam bentuk gelombang digital. Rentang frekuensi yang direpresentasikan
dalam bentuk gelombang sering disebut bandwidth. Bentuk gelombang yang disampling dengan
laju sampling tinggi dapat mewakili rentang frekuensi yang luas dan karenanya memiliki
bandwidth yang luas. Bahkan, bandwidth maksimum dari gelombang sampel ditentukan dengan
tepat oleh laju samplingnya; frekuensi maksimum yang dapat direpresentasikan dalam bentuk
gelombang sampel disebut frekuensi Nyquist-nya, dan sama dengan satu setengah dari laju
sampling. Jadi, misalnya, bentuk gelombang sampel pada 16.000 Hz dapat mewakili semua
frekuensi hingga frekuensi Nyquist 8.000 Hz.

Kami dapat memperoleh sinyal waktu diskrit dengan mengambil sampel a

sinyal waktu kontinu pada waktu yang sama spasi

instants, tn = nTs

x [n] = x (nTs) -∞ <n <∞

• Nilai individual x [n] disebut sampel dari

sinyal waktu kontinu, x (t).

• Interval waktu tetap antara sampel, Ts, juga

dinyatakan dalam tingkat sampling fs (dalam sampel

per detik) sehingga:

fs = 1 / Ts sampel / detik.

1. Samplimng rate
Tingkat Sampling (Fs)

Sampling rate (kadang-kadang disebut frekuensi sampling atau Fs) adalah jumlah titik data yang
diperoleh per detik. Kebalikan dari frekuensi pengambilan sampel (Fs) adalah interval
pengambilan sampel atau Δt.

Laju pengambilan sampel 2000 sampel / detik berarti bahwa 2000 titik data terpisah diperoleh
setiap detik. Ini dapat disebut sebagai frekuensi sampel 2000 Hertz.
Untuk mendekati amplitudo puncak yang benar dalam domain waktu, penting untuk mengambil
sampel setidaknya 10 kali lebih cepat daripada frekuensi bunga tertinggi. Untuk gelombang
sinus 100 Hertz, laju pengambilan sampel minimum adalah 1000 sampel per detik. Dalam
praktiknya, pengambilan sampel yang bahkan lebih tinggi dari 10x membantu mengukur
amplitudo dengan benar dalam domain waktu.
Teorema pengambilan sampel menetapkan laju pengambilan sampel minimum untuk sinyal analog
terbatas pita tertentu

2. Aliasing
Masalah yang disebut aliasing terjadi ketika sinyal yang akan diambil sampel mengandung energi
pada frekuensi di atas frekuensi Nyquist sampling. rom alias - adalah efek yang membuat sinyal
yang berbeda tidak dapat dibedakan saat disampel. Ini juga mengacu pada perbedaan antara
sinyal yang direkonstruksi dari sampel dan sinyal kontinu asli, ketika resolusi terlalu rendah.
Pada dasarnya, aliasing tergantung pada laju sampling dan konten frekuensi dari sinyal. Jelas,
aliasing memiliki efek menghasilkan suara dengan frekuensi lebih rendah dari suara yang
memiliki frekuensi lebih tinggi daripada frekuensi Nyquist. Setelah aliasing terjadi, sama sekali
tidak mungkin untuk membedakan komponen yang dihasilkan oleh aliasing dari yang
sebenarnya ada dalam sinyal input. Efek ini adalah salah satu sumber distorsi yang paling umum
dalam bentuk gelombang digital.

Aliasing adalah fenomena menarik (dan biasanya tidak diinginkan) yang terjadi ketika sinyal disampel
kurang dari dua kali lipat frekuensi tertinggi yang terkandung dalam sinyal. Terkait dengan konsep ini
adalah teorema pengambilan sampel Nyquist-Shannon, frekuensi Nyquist, frekuensi lipat, filter anti-
aliasing dan lainnya. Konsep-konsep ini sangat saling berhubungan sehingga sulit untuk memilih mana
yang akan diperkenalkan terlebih dahulu. Jadi, mari kita mulai dengan contoh, sinyal dengan frekuensi
tunggal f yang disampel pada frekuensi fs. Plot berikut menunjukkan sinyal dalam domain waktu dan
titik pengambilan sampel. Anda dapat mengontrol frekuensi pengambilan sampel dengan slider dan
melihat bagaimana sinyal sampel terlihat.

Seperti yang Anda lihat, jika Anda menurunkan frekuensi sampling terlalu banyak, sinyal sampel
tampaknya memiliki frekuensi yang berbeda. Efek ini disebut aliasing dan itu juga terjadi ketika Anda
menonton roda berputar begitu cepat sehingga tampaknya mereka bergerak perlahan ke arah lain (efek
roda gerobak). Sebagai contoh, frekuensi sampling 0.9f dan 1.1f mengarah ke frekuensi sinyal sampel
yang sama 0.1f. Secara umum, sinyal dengan frekuensi fi setelah pengambilan sampel dapat diperoleh
dengan pengambilan sampel sinyal dengan frekuensi f

fi = | f − N⋅fs |

di mana N adalah bilangan bulat apa pun.

Aliasing Disebabkan oleh Pengambilan Sampel Miskin Sebuah sinyal bandlimited adalah satu dengan
frekuensi tertinggi. Frekuensi tertinggi disebut bandwidth ωb. Jika jarak sampel adalah T, maka frekuensi
pengambilan sampel adalah ωs = 2π / T. (Jika sampel terpisah satu piksel, maka T = 1). Frekuensi
tertinggi yang dapat diwakili oleh sinyal diskrit dengan frekuensi pengambilan sampel ini adalah
frekuensi Nyquist, yang merupakan setengah dari frekuensi pengambilan sampel: ωs / 2 = π / T.
 3. Kuantitasi

Kuantisasi terjadi ketika unit ADC mengubah amplitudo sinyal analog dengan tak terbatas presisi ke data
digital dengan presisi terbatas (sejumlah kode terbatas). Kinerja quantizer dalam hal sinyal terhadap
kuantisasi noise ratio (SNR), dalam dB, adalah

terkait dengan jumlah bit dalam ADC. Meningkatkan setiap kode ADC dengan 1 bit akan meningkatkan
SNR sebesar 6 dB

karena kuantisasi.

Quantisasi
kuantisasi adalah proses untuk mengelompokan elemen-elemen yang nilainya kontinyu. Level-
level tiap diskrit sinyal hasil sampling dengan tetapan level tertentu. Level-level ini adalah tetapan
angka-angka yang dijadikan menjadi bilangan biner. Sinyal-sinyal diskrit yang ada akan
disesuaikan levelnya dengan tetapan yang ada. Jika lebih kecil akan dinaikkan dan jika lebih besar
akan diturunkan. Prosesnya hampir sama dengan pembulatan angka. Tetapan level yang ada
tergantung pada resolusi dari alat, karena tetapan level merupakan kombinasi angka biner, maka
jika bitnya lebih besar kombinasinya akan lebih banyak dan tetapan akan lebih banyak. Ini
membuat pembulatan level sinyal diskrit menjadi tidak jauh dengan level aslinya. Dan bentukan
sinyal akan lebih bervariasi sehingga akan terbentuk seperti aslinya. Proses ini membuat sinyal
lebih baik karena bentukkannya lebih tetap. Proses ini juga mengecilkan error dari suatu sinyal.
Sinyal juga akan dikecilkan atau dibesarkan mengikuti besar Quantisasinya.

Agar dapat memulihkan semua komponen Fourier dari bentuk gelombang periodik, perlu
menggunakan laju pengambilan sampel atau setidaknya dua kali frekuensi gelombang tertinggi.
Frekuensi Nyquist, juga disebut batas Nyquist, adalah frekuensi tertinggi yang dapat dikodekan
pada laju sampling tertentu agar dapat merekonstruksi sepenuhnya sinyal, yaitu, Frekuensi
Nyquist adalah nilai minimum yang harus Anda gunakan untuk menghindari aliasing saat
mengambil sampel sinyal:

Frekuensi Nyquist harus lebih besar dari atau sama dengan dua kali frekuensi sinyal yang Anda
sampel.

Aliasing terjadi ketika Anda berada di bawah frekuensi nyquist dan proses pengambilan sampel
mulai mengambil harmonik dari sinyal sampel, harmonik ini disebut 'alias', maka istilah itu. Ini
menghasilkan distorsi dari sinyal asli pada keluaran dari sampling.
