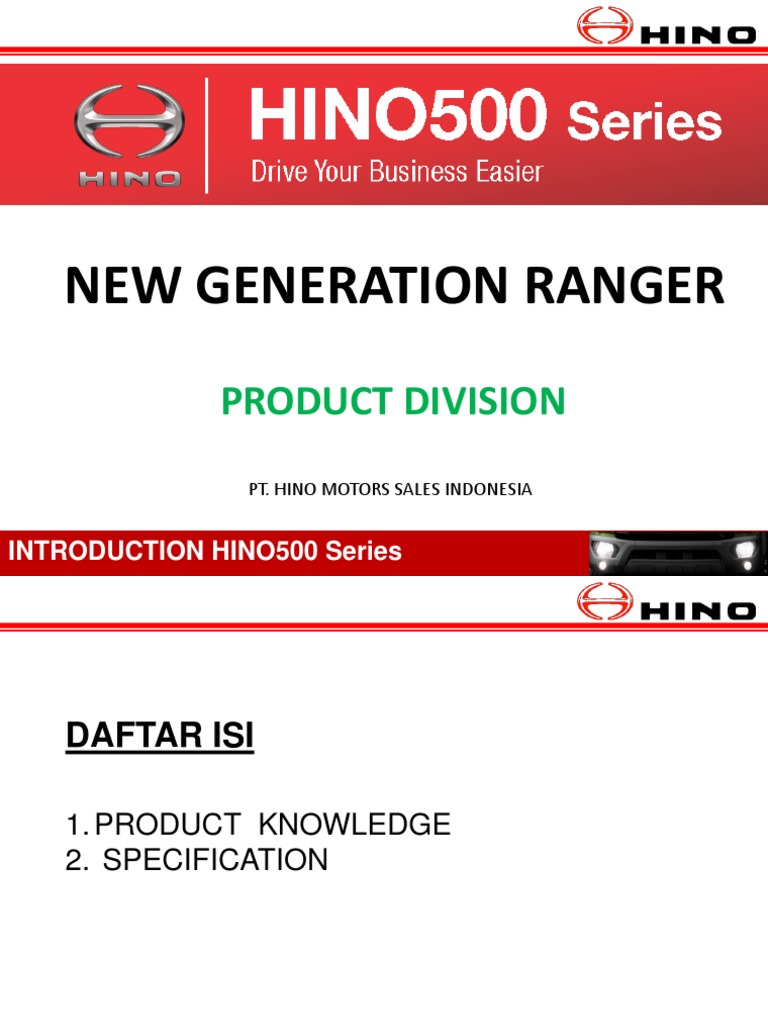

NEW GENERATION RANGER

PRODUCT DIVISION
PT. HINO MOTORS SALES INDONESIA

INTRODUCTION HINO500 Series

 DAFTAR ISI

1. PRODUCT KNOWLEDGE
2. SPECIFICATION

INTRODUCTION HINO500 Series

 1. PRODUCT KNOWLEDGE

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Mounting kabin baru (Semi-floating)

1. Lebih nyaman Step kabin baru
2. Kabin lebih handal 1. Jalan masuk-keluar kabin lebih mudah

Front axle baru

1. Jejak ban lebih lebar Baut roda sistem ISO
Eksterior baru 2. Menambah kapasitas 1. Perawatan mudah
1. Meningkatkan image 3. Lebih leluasa 2. Pekerjaan lebih cepat

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Rangka baru
Transmisi baru 1. Rangkaian rangka : Meningkatkan daya tahan & lebih handal
1. 9-speed: M009 (DD & OD) 2. Pola lubang pada rangka : Mempermudah pemasangan body
2. 6-speed: MX06 (OD) 3. Rangka lebih lebar (Ruang mesin lebih luas)

Rem baru (Full Air Brake)

Tata letak rangka 1. Lebih aman
1. Ruang rangka lebih luas
Differential baru
2. Saat service lebih cepat
1. Lebih handal
2. Meningkatkan daya tahan & lebih handal

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Desain Kabin

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

A. KONSEP KABIN
Ini bertujuan untuk mewujudkan image yang kuat dan dinamis karena merupakan
hal yang mendasar dari sebuah truk dengan di desain bentuk Grill depan berbentuk
V-Shaped yang menunjukan generasi terbaru dari HINO.

Ranger Mesin Injection Pump

Cruising
Mesin Common Rail
Ranger

ON-road type OFF-road type

Desain kabin yang lebih modern dan dinamis dengan tampilan eksterior yang kuat
serta aerodinamis.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. TAMPILAN KABIN

Low-cab : Desain untuk mesin J08E

FG & FL MODEL SG 260 TH
FM CARGO SG 285 TH
FM 265 TH
FM 285 TH
FM DUMP
FM MIXER
ON-Road Dilengkapi Fog Lamp OFF-road
Dilengkapi Fog Lamp

Hi-cab : Desain untuk mesin P11C

FM 350 TH FM 350 PL
FM 350 PD
GY 350 PU

ON-Road OFF-road
Dilengkapi Fog Lamp Dilengkapi Fog Lamp

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Acessability

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

A. PIJAKAN KAKI (KABIN)

Konstruksi permukaan pijakan kaki telah diubah menjadi lebih lebar, selain itu,
pijakan kaki kabin sudah disesuaikan dengan kondisi kendaraan Hi-cab & Low-cab
supaya jalur masuk-keluar kabin lebih mudah.

Low-Cab

FG8J/FL8J/FM8J
154 mm
SG,FM8J TH

High-Cab

FM2P DUMP/GY2P
FM2P TH

Dengan perubahan permukaan pijakan yang menyesuaikan dengan jenis kabin dapat
membuat pengemudi lebih aman dan mudah ketika keluar-masuk ke dalam kabin.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. PEGANGAN KABIN
Diaplikasikan untuk semua model, pegangan kabin untuk model baru lebih besar
dan panjang pada sisi pengemudi sedangkan pada sisi penumpang terdapat
tambahan pegangan kabin.

FG & FL MODEL
FM CARGO
All Model
FM DUMP
FM MIXER
* Low-Cab
Sisi Penumpang

SG Model
FM8J TH
GY2P
Sisi Pengemudi
* High-Cab

Sisi Penumpang

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Comfort

INTRODUCTION HINO500 Series

 2. PRODUCT KNOWLEDGE

A. MOUNTING KABIN METODE BARU

Dudukan mounting kabin menggunakan karet yang kuat dan tahan lama, (Bush &
rubber V) yang digunakan pada struktur kabin “semi floating”.

V rubbers

Special bush

Movable up-down / left-right

Suspensi kabin dengan metode “Semi-Floating” untuk meminimalkan getaran yang

di terima secara langsung ke kabin selama mengemudi serta meningkatkan
kenyamanan saat mengemudi.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. KURSI PENGEMUDI
Diaplikasikan untuk semua model dengan di desain jok model baru, jarak geser
kursi menjadi lebih panjang sehingga tempat duduk menjadi nyaman untuk
pengemudi.
Tuas Penyetal

Tuas Penyetal

RECLINING LEVER

157.4 mm  180 mm

AIR SUSPENSION
FM2P TH dan FM2P dump

Jok pengemudi yang dapat diatur, menjadikan unit dapat dikendarai oleh siapapun
Sehingga memungkinkan pengemudi tidak mudah lelah saat mengendarai jarak jauh.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. PENDINGIN UDARA (AC)

Diaplikasikan hanya untuk model dump “Mining model” yang dilengkapi
dengan pendingin udara (AC), di dalam kabin terdapat saringan udara dimana
untuk membersihkan udara yang bersirkulasi didalam kabin sehingga udara yang
didalam kabin tetap bersih.

KETERANGAN :
Untuk kendaraan yang dilengkapi AC hanya
model FM8J & FM2P Mining model Saringan udara

Pengemudi lebih mudah dan terjangkau dalam mengoperasikan Pendingin Udara

(AC) yang penempatan di tengah Dashboard.

INTRODUCTION HINO500 Series

 2. PRODUCT KNOWLEDGE

D. AUDIO
Terpasang audio dengan kelengkapan audio AM/FM, CD, MP3, serta USB
dengan speaker yang terpasang rapi menyesuaikan desain kabin dengan
tampilan audio lebih elegan dan modern.

USB PORT

Kelengkapan audio : AM/FM , CD, MP3 dan USB

Audio yang dilengkapi dengan USB Port, menjadikan mengemudi dapat memutarkan
musik dengan flashdisk sehingga mengurangi efek jenuh dan stress selama berkendara

INTRODUCTION HINO500 Series

38
2. PRODUCT KNOWLEDGE

E. SAKLAR KOMBINASI
Diaplikasikan untuk semua model dengan tuas saklar ditarik (atas) maka lampu
Hazard berkedip (ON), sedangkan tuas saklar ditekan (bawah) maka lampu
Hazard tidak berkedip (Off).

Proses Mengoperasikan

Push

Pull
OFF
ON

Bentuk tuas saklar lampu Hazard model baru telah diubah menjadi desain tarik-
tekan sehingga pengemudi lebih mudah dalam pengoperasian.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Safety

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

A. FULL AIR BRAKE

Full air brake di aplikasikan untuk semua model untuk mendapatkan respon
pengereman yang lebih baik.

Brake Chamber
Protector (R1)

Brake Chamber
Protector (R2)

Full Air Brake membuat pengereman lebih responsif, sehingga pengemudi akan
lebih aman dan terhindar dari kecelakaan yang fatal.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

ABS (Anti-lock Brake System) untuk Tractor Head

Model yang bisa diaplikasikan ABS:

1. FM265TH 3. FM350TH 5. SG285TH
2. FM285TH 4. SG260TH

Pada sistem Anti-lock Brake System (ABS) kendaraan dapat dikendalikan dan
jarak pengereman lebih efektif sehingga dapat mengurangi tingkat kecelakaan

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. LAMPU DEPAN
Diaplikasikan untuk semua model dengan lampu depan di desain multi-reflektor
berfungsi untuk meningkatkan sorot pencahayaan.
Panjang = 80 m

Low Beam
Lebar = 17.7 m

Panjang = 186 m
186 m 80 m 0m

High Beam
Lebar = 17.7 m

Lampu depan yang lebih terang dengan sorot pencahayaan tidak menyilaukan
kendaraan di depannya sehingga mengurangi resiko kecelakaan pada malam hari.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. METER KOMBINASI
Desain meter kombinasi model baru terdapat indikator fuel meter, temperatur
meter dan odo/trip meter dengan tampilan layar LCD untuk memudahkan
informasi bagi pengemudi.

Air pressure gauge GREEN ZONE

1000-2200 rpm
Speedometer RED ZONE
1 2 2,900 rpm (CR)
2,850 rpm (NB) (Tachometer Mesin J08)
Air pressure display
1. Front air pressure >Area hijau
2. Rear air pressure 1000-2200 rpm
Tachometer >Area merah
2,900 rpm (Common Rail)
2,850 rpm (Konvensional)
Indicators
>Area hijau
900-1500 rpm
LCD Display >Area merah
1. Fuel meter 2400 rpm
2. Temperature meter
3. Odo & Trip meter
(Tachometer Mesin P11C)

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

D. SABUK PENGAMAN
Sabuk pengaman dengan Emergency Locking Retractors (ELR) untuk
memastikan keamanan & perlindungan pengemudi. Posisi pengunci sabuk
pengaman di pasang menyatu pada samping jok.

ELR

Sabuk Pengaman sistem ELR untuk melindungi pengemudi dari dorongan keras
saat terjadinya kecelakaan sehingga pengemudi menjadikan lebih aman dan nyaman.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Reliability & Maintenance

INTRODUCTION HINO500 Series

 2. PRODUCT KNOWLEDGE

A. BAUT RODA
Terpasang mur-baut masing-masing roda sejumlah 10 pcs depan dan belakang
dengan metode pemasangan sistem ISO di sesuaikan dengan standar
internasional.
(Diaplikasikan pada semua model dengan Sistem ISO)
Permukaannya Flat

Mengendorkan Mengencangkan

Wheel bolt

Metode Pemasangan Baut Roda

Baut Roda Sistem ISO menjadikan cara melepas dan mengencangkan baut di sisi
kanan dan kiri kendaraan menjadi sama, sehingga dapat mempercepat proses
pemasangan dan melepaskan roda bagian belakang pada saat perawatan

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. TANGKI BAHAN BAKAR

Tipe A diaplikasikan untuk kendaraan truk dump dan mixer. Sedangkan untuk
tangki Tipe B diaplikasikan pada kendaraan Truk Cargo dan Tractor Head.
Alur Penahan Karet Kendaraan yang
membutuhkan ground

415 mm
clearance lebih tinggi,
Karet pengikat seperti dump truck
dan mixer
200L Type A Dilipat

Alur Penahan Karet Memiliki panjang

tangki lebih pendek

505 mm
Karet pengikat untuk memungkinkan
modifikasi pada
rangka cargo lebih
Dilipat
200L Type B mudah.

Tangki bahan bakar dengan karet pengikat dengan cara dilipat sehingga tidak
mudah tergeser dengan ditambahkan alur penahan pada permukaan tangki.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. BUMPER
Terbuat dari fiber yang kuat dan ringan dengan dudukan bumper yang terbuat
dari rangka besi yang kuat dengan ukuran yang sudah disesuaikan dengan
bentuk desain kabin.

Multi-part construction
komponen bumper terpisah-pisah
bertujuan ketika satu sisi bumper
ada yang rusak maka yang diganti
sisi yang rusak saja.

Dengan di desain Bumper Parsial hanya perlu mengganti pada bagian yang rusak
saja tidak mengganti secara keseluruhan sehingga menghemat biaya penggantian

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

KELENGKAPAN BUMPER
Diaplikasikan untuk semua model dengan
bumper yang dilengkapi dengan bumper
step untuk memudahkan pemeriksaan dan
perawatan (membersihkan kaca, dll) dari
depan kendaraan.
Bumper steps
Dudukan lampu depan di ubah agar lebih
Dudukan
Lampu depan tahan terhadap getaran dan sudah
menyesuaikan bumper

Fog lamps Fog lamps (lampu kabut) untuk

(Lampu kabut) membantu pencahayaan saat malam
hari. Fog lamps dengan desain baru
terpasang di bumper untuk tampilan yang
lebih stylish.

INTRODUCTION HINO500 Series

Picture Bumper

ALL FG SG 260 TH
ALL FL SG 285 TH
FM CARGO FM 265 TH
FM DUMP FM 285 TH
FM MIXER

Low-cab

FM 350 PL FM 350 TH
FM 350 PD
GY 350 PU

Hi-cab
 2. PRODUCT KNOWLEDGE

D. UNDER GUARD PROTECTOR

Protector Under Guard & Dust Under Cover diaplikasikan untuk masing-masing
model tertentu dan sudah disesuaikan dengan area operasionalnya.

Protector under guard untuk Dust control cover untuk model

model Dump & Mixer cargo & tractor head

Melindungi radiator dan mesin dari benturan benda keras seperti batu atau tanah saat
kendaraan beroperasi di jalan tidak rata atau di jalan kasar.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

E. HOUR METER
Dilengkapi dengan Hour Meter yang mana berfungsi untuk mengetahui informasi
pemakaian mesin untuk perawatan saat ganti oli atau yang lainnya.

Hour Meter

Model yang diaplikasikan :

1. FM260JD 3. FM260JM 5. FM350PL&PD
*250 Hour Meter Setara dengan 5000 km. 2. FM285JD 4. FM285JM 6. GY350PU

Dengan mengaplikasikan Hour Meter, menjadikan unit lebih mudah untuk

mengetahui perawatan berkala sehingga performa engine tetap dalam kondisi prima.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

F. SARINGAN UDARA
Diaplikasikan pada model
Mixer & Dump
Safety element

Diaplikasikan pada model

Standard element
Cargo & Tractor Head

Ganda (Standard + Safety) element

Safety
element

Single (Standard) element

Untuk menyaring udara yang akan masuk ke dalam ruang bakar agar udara yang
masuk lebih bersih sehingga mesin lebih tahan lama.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Driveability

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE
J08E NB-EU2-235/72
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Bore and stroke: 112 mm X 130 mm
Max. output: 215 PS / 2,500 rpm
Max. torque: 62.0 kgf･m / 1,500 rpm
Max. rpm: 2,900 rpm
Fuel system: Mechanical pump
Engine oil: 13.5L
J08E NB-EU2-235/72
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Bore and stroke: 112 mm X 130 mm
Max. output: 235 PS / 2,500 rpm
Max. torque: 72.0 kgf･m / 1,500 rpm
Max. rpm: 2,850 rpm
Fuel system: Mechanical pump
Engine oil: 13.5L
J08E NB-EU2-260/76
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Bore and stroke: 112 mm X 130 mm
Max. output: 260 PS / 2,500 rpm
Max. torque: 76.0 kgf･m / 1,500 rpm
Max. rpm: 2,850 rpm
Fuel system: Mechanical pump
Engine oil: 13.5L
INTRODUCTION HINO500 Series
A. ENGINE J08E Series
J08E CR-EU2-245/79
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Ada 3 Jenis Mechanical Bore and stroke: 112 mm X 130 mm
Max. output: 245 PS / 2,500 rpm
Max. torque: 79.0 kgf･m / 1,500 rpm
Max. rpm: 2,900 rpm
Fuel system: Common Rail
Engine oil: 13.5L
J08E CR-EU2-265/82
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Bore and stroke: 112 mm X 130 mm
Max. output: 265 PS / 2,500 rpm
Max. torque: 82.0 kgf･m / 1,500 rpm
Max. rpm: 2,900 rpm
Fuel system: Common Rail
Ada 3 Jenis Common Rail Engine oil: 13.5L
J08E CR-EU2-285/91
Configuration: Inline 6-cylinder
Displacement: 7,684 cc
Bore and stroke: 112 mm X 130 mm
Max. output: 285 PS / 2,500 rpm
Max. torque: 91.0 kgf･m / 1,500 rpm
Max. rpm: 2,900 rpm
Fuel system: Common Rail
Engine oil: 13.5L
 2. PRODUCT KNOWLEDGE

B. ENGINE P11C

P11C CR-EU2-350/134
Configuration: Inline 6-cylinder
Displacement: 10,520 cc
Bore and stroke: 122 mm X 150 mm
Max. output: 350 PS / 2,100 rpm
Max. torque: 134.0 kgf･m / 1,500 rpm
Max. rpm: 2,300 rpm
Fuel system: Common rail
Engine oil: 29.5L

• Mesin dengan teknologi common rail dikontrol secara otomatis oleh ECU maka
pembakaran menjadi sempurna sehingga lebih hemat bahan bakar.
•Tenaga dan torsi yang dihasilkan lebih besar.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. TRANSMISI MX06

1st 7.305
2nd 4.736
3rd 2.738
4th 1.651
5th 1.000
6th 0.787
Rev. 7.839

Transmisi MX06 yang telah dikembangkan untuk dapat memberikan kontribusi

percepatan yang maksimal sehingga lebih hemat bahan bakar.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

D. TRANSMISI M009
Diaplikasikan untuk model tertentu kendaraan yang menggunakan Transmisi M009
terdapat 2 jenis yang tersedia yaitu M009 DD (Direct Drive) untuk mesin J08
sedangkan jenis M009 OD (Over Drive) untuk mesin P11.
M009DD M009OD

Crawler 14.056 10.178

1st 9.647 6.986
2nd 6.993 5.063
3rd 5.021 3.636
4th 3.636 2.633
5th 2.653 1.921
6th 1.923 1.392
7th 1.380 1.000
8th 1.000 0.724
Reverse 13.636 9.874

Dengan jenis Transmimi OD dan DD membuat perpindahan gigi menjadi lebih

responsif sehingga customer dapat membawa muatan lebih banyak dengan bahan
bakar yang lebih irit

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Kontrol Transmisi
Sistem Baru mencegah miss operasi, menghilangkan penyebab kerusakan

Range inhibit control

New Generation Ranger
Jika putaran mesin terlalu tinggi ketika pengemudi (Single H)
mencoba untuk memindahkan gigi dari gigi 5
(lima) ke gigi 4 (empat), maka sistem tidak bisa di
pindahkan dari Hi ke Low Hi

Lo

Gate inhibit control

Range selector switch
Jika saklar Hi-Lo belum dioperasikan dari Lo ke
Hi ketika pengemudi mencoba memindahkan
gigi dari gigi 4 (empat) ke gigi 5 (lima), maka
sistem mencegah operasi pergeseran tuas shift.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

E. DIFFERENTIAL

Gardan
• Terdapat Differential SHD (Single Hypoid Differential),THD (Tandem Hypoid
Differential) dengan diameter ring gear 16,17 dan 18 inchi terpasang pada kedua axle
belakang
• Dengan bentuk gigi equi-depth tooth yang sudah terbukti handal dan lebih kuat.
• Untuk tipe THD Pada bagian inter axle ada penambahan needle bearing sebagai
bantalan axle.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

F. TURNING RADIUS

Current model

New Generation Ranger vs.

current model: -7%

Comparison with vehicle

equivalent to FM8JN dump truck

Turning Radius yang lebih pendek membuat unit mudah bermanuver sehingga lebih
mudah ketika berbelok dijalan yang sempit.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

G. ES START SYSTEM

Switch kontrol pelepas

FAST: Fast brake release

SLOW: Slow brake release

Without ES Start System optional, Digunakan pada model

ES start
FM350PD Dump Mining yang menggunakan mesin
Common Rail.
Cara pengoperasian : Setelah menginjak pedal rem dan berhenti ditanjakan lalu tombol ES
MAIN AKTIF maka gaya pengereman dipertahankan untuk mencegah kendaraan tidak
mundur bahkan tanpa kaki pengemudi tidak menginjak pedal rem. Pada saat pengemudi
menginjak pedal gas maka rem secara otomatis terlepas sehingga kendaraan akan maju tanpa
mundur.

Dengan ES Start System unit tidak akan mundur saat terhenti sementara di
tanjakan Sehingga menghindari resiko kecelakaan & kelelahan pada pengemudi

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Load carrying capability

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

A. FRAME BARU
Struktur rangka model baru telah diperbarui khususnya pada rail rangka samping
pada semua kendaraan. Kekuatan uji tarik (620 Mpa) dengan lapisan anti karat
metode electrodeposition pada rail rangka samping dan cross member.

Menggunakan bahan berkekuatan tinggi Tidak memakai paku keling

Lubang yang tersedia pada sisi rangka

Frame model baru didesain dengan banyak lubang pada sisi samping kanan & kiri
memungkinan mengurangi titik pusat terlemah (Stress) pada frame sehingga
kekuatan daya menahan beban lebih baik dan lebih tahan lama.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Dimensi Frame New Generation Ranger

950 mm

840 mm
t DIMENSI FRAME
d x f x t (mm) 300 x 80 x 7

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. SUSPENSI
Suspensi belakang
Suspensi depan

Jarak Span lebih panjang

sehingga dapat memberikan
kenyamanan saat berkendara. Jarak Span antara axle R1 dan R2 lebih
panjang hal ini dapat memudahkan saat
perawatan dan penggantian Roda belakang

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. SUSPENSI GY 350 PU
Suspensi Depan

Suspensi Belakang
Axle F2
Axle R1

Axle R2
Axle F1

Span extended :
1525 mm

Jarak span antar roda pada axle R1 dan axle R2 lebih panjang sehingga lebih
mudah saat melakukan perawatan atau service pada bagian axle atau bagian roda

INTRODUCTION HINO500 Series

 2. PRODUCT KNOWLEDGE

D. BAN & VELG RODA

Ban & Velg Roda
• Ban FG215JP = 9.00-20-14PR

• Ban FG 10.00 – 20 – 16PR

• Ban SG 10.00 - R20 - 16PR

• Ban FL, FM & GY 11.00-20-16PR

• Ban FM Tractor Head 11.00-R20-16PR

• Ukuran velg roda 20x7.50V-165

• Jumlah lubang baut sebanyak 10 pcs(Sistem ISO).
•Ukuran ban lebih besar sehingga lebih kuat, lebih stabil dan mampu membawa
muatan lebih banyak.
•Ukuran velg lebih besar menyesuaikan ukuran ban sehingga lebih aman serta
ban lebih tahan lama .

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Tata letak rangka mempermudah modifikasi

Untuk penambahan aksesoris di depan rangka lebih fleksibel dan lebih mudah karena
sudah di desain lebih banyak ruang kosong untuk dilakukan modifikasi

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

Operation & Usability

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

A. LAMPU KABIN BELAKANG

Untuk truk traktor head, lampu kerja disediakan di belakang kabin, Saklar ON/OFF
di pasangkan pada lampu supaya penggunaannya lebih mudah.

Hanya model Lamp ON/OFF switch

Tractor Head

Spot lamp

Digunakan saat memasang trailer

atau bekerja pada saat malam hari

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

B. TRANSMISI PTO
Diaplikasikan untuk model tertentu kendaraan yang menggunakan Output PTO
pada MX06 dan M009.

MX06 Model M009

1. FG235JJ
2. FG245JJ

Model
1. FM235JD
2. FM260JD
3. FM245JD Hydraulic pump propeller
Hydraulic pump propeller 4. FM285JD shaft mounting point
shaft mounting point 5. FM350PL/PD

Model Dump sudah dilengkapi dengan Transmisi PTO sehingga customers dapat menghemat
biaya saat pemasangan Bodi di karoseri.

INTRODUCTION HINO500 Series

2. PRODUCT KNOWLEDGE

C. PTO MESIN

Model
1. FM260JM GY350PU
2. FM285JM

Perlengkapan PTO mesin adalah perlengkapan standard sehingga saat

pemasangan bodi dan perangkat pompa hydraulic tinggal menyesuaikan posisinya
tanpa harus memodifikasi ulang hal ini dapat menghemat waktu pemasangan.

INTRODUCTION HINO500 Series

 2. SPECIFICATION

INTRODUCTION HINO500 Series

 Cargo

Mechanical Fuel Injection Sistem Common Rail Fuel Injection Sistem

Cargo [ PS, Wheel base] Cargo [ PS, Wheel base]

FG FG
GVW
FG 215 JP [ 215PS, 5530mm ] FG 245 JK [ 245PS, 4630mm ]
14.2t
FG 245 JL [ 245PS, 4780mm ]
FG 235 JK [ 235PS, 4630mm ] GVW
FG 245 JP [ 245PS, 5530mm ]
GVW
FG 235 JL [ 235PS, 4780mm ] 15.1t
FG 245 JS [ 245PS, 6130mm ]
FG 235 JP [ 235PS, 5530mm ]
15.1t FG 235 JS [ 235PS, 6130mm ] FG 265 JM [ 265PS, 5080mm ]
FG 260 JM [ 260PS, 5080mm ] FL
FL 245 JN [ 245PS, 4030+1350mm ]
FL FL 245 JW [ 245PS, 5830+1350mm ]
[ 235PS, 4030+1350mm ] GVW
FL 235 JN FL 265 JT [ 265PS, 4930+1350mm ]
FL 235 JW [ 235PS, 5830+1350mm ] 26.0t FL 265 JW [ 265PS, 5830+1350mm ]
GVW [ 260PS, 4930+1350mm ]
FL 260 JT
26.0t FL 260 JW [ 260PS, 5830+1350mm ] FM
FM 285 JW [ 285PS, 5830+1350mm ]
FM
FM 260 JW [ 260PS, 5830+1350mm ]

Text merah : Model tambahan

PT Hino Motors Sales Indonesia

 Dump
Mechanical Fuel Injection Sistem Common Rail Fuel Injection Sistem

Dump [ PS, Wheel base] Dump [ PS, Wheel base]

GVW FG GVW FG
15.1t FG 235 JJ [ 235PS, 4330mm ] 15.1t FG 245 JJ [ 245PS, 4330mm ]

GVW
FM FM
FM 235 JD [ 235PS, 4030+1350mm ] GVW FM 245 JD [ 245PS, 4030+1350mm ]
26.0t FM 260 JD [ 260PS, 4030+1350mm ] FM 285 JD [ 285PS, 4030+1350mm ]
26.0t
FM 350 PL [ 350PS, 3480+1350mm ]
FM 350 PD [ 350PS, 3930+1350mm ]

Text merah : Model tambahan

INTRODUCTION HINO500 Seres PT Hino Motors Sales Indonesia

 Tractor Head

Mechanical Fuel Injection Sistem Common Rail Fuel Injection Sistem

Tractor Head [ PS, Wheel base] Tractor Head [ PS, Wheel base]

GCW FG GCW FG
31.t FG 235 T/H [ 235PS, 3280mm ] 32.t FG 245 T/H [ 245PS, 3280mm ]

GCW SG GCW SG
34.0t SG 260 T/H [ 260PS, 3280mm ] 38.0t SG 285 T/H [ 285PS, 3280mm ]

GCW FM
35 t FM 265 T/H [ 265PS, 3280+1350mm ]
[ 285PS, 3280+1350mm ]
38.0t FM 285 T/H

GCW FM 350 T/H [ 350PS, 3330+1350mm ]

46.0t
Text merah : Model tambahan

PT Hino Motors Sales Indonesia

 Mixer

Mechanical Fuel Injection Sistem Common Rail Fuel Injection Sistem

Mixer [ PS, Wheel base] Mixer [ PS, Wheel base]

GVW FM FM
GVW
26.0t FM 260 JM [ 265PS, 3280+1350mm ] FM 285 JM [ 285PS, 3280+1350mm ]
26.0t

GVWR GY
GY 350 PU [ 350PS, 1850+3430+1350mm ]
33.0t

Text merah : Model tambahan

FM260JM & FM285JM GY350PU

PT Hino Motors Sales Indonesia

 CARGO (New Generation Ranger)

Kec. Kek. Power/ Final Pjg

No Model Mesin Tipe Transmisi Ukuran Ban GVW
Maks. Tanjak Torsi Gear (mm)
1 FG215 JP 98 44 J08E-UH N/B 215/62 MX06 9.00-20-14PR 6.833 14,2 7440
2 FG235JK 101 47 J08E-UG N/B 235/72 MX06 10.00-20-16PR 6,833
5890
3 FG245JK 109 49 J08E-WM C/R 245/79 MX06 10.00-20-16PR 6,428
4 FG235JL 101 47 J08E-UG N/B 235/72 MX06 10.00-20-16PR 6,833
6390
5 FG245JL 109 49 J08E-WM C/R 245/79 MX06 10.00-20-16PR 6,428
6 FG235JP 101 47 J08E-UG N/B 235/72 MX06 10.00-20-16PR 6,833 15,1
7440
7 FG245JP 109 49 J08E-WM C/R 245/79 MX06 10.00-20-16PR 6,428 Ton
8 FG235JS 101 47 J08E-UG N/B 235/72 MX06 10.00-20-16PR 6,833
8340
9 FG245JS 109 49 J08E-WM C/R 245/79 MX06 10.00-20-16PR 6,428
10 FG260JM 101 51 J08E-UF N/B 260/76 MX06 10.00-20-16PR 6,833
6590
11 FG265JM 109 52 J08E-WL C/R 265/82 MX06 10.00-20-16PR 6,428
12 FL235JN 104 24 J08E-UG N/B 235/72 MX06 11.00-20-16PR 6,833
6640
13 FL245JN 104 27 J08E-WM C/R 245/79 MX06 11.00-20-16PR 6,833
14 FL260JT 95 46 J08E-UF N/B 260/76 M009DD 11.00-20-16PR 5,857
7640
15 FL265JT 97 51 J08E-WL C/R 265/82 M009DD 11.00-20-16PR 5,857
16 FL235JW 104 24 J08E-UG N/B 235/72 MX06 11.00-20-16PR 6,833 26
17 FL260JW 95 46 J08E-UF N/B 260/76 M009DD 11.00-20-16PR 5,857 Ton
18 FL245JW 106 27 J08E-WM C/R 245/79 MX06 11.00-20-16PR 6,833
9640
19 FL265JW 97 51 J08E-WL C/R 265/82 M009DD 11.00-20-16PR 5,857
20 FM260JW 95 46 J08E-UF N/B 260/76 M009DD 11.00-20-16PR 5,857
21 FM285JW 97 59 J08E-WK C/R 285/91 M009DD 11.00-20-16PR 5,857
 TRACTOR HEAD (New Generation Rannger)

PERFORMA BODI

Kec. Kek. Power/ Final

No Model Mesin Tipe Transmisi Ukuran Ban GCW Trailer
Maks Tanjak Torsi Gear

1 FG235TH 101 47 J08E-UG N/B 235/72 MX06 10.00-R20-16PR 6,833 31 Ton

2 FG245TH 110 49 J08E-WM C/R 245/79 MX06 10.00-R20-16PR 6,428 32 Ton

3 SG260TH 100 29 J08E-UF N/B 260/76 M009DD 10.00-R20-16PR 5,428 34 Ton

20 Ft
4 SG285TH 105 34 J08E-WK C/R 285/91 M009DD 10.00-R20-16PR 5,285 38 Ton

5 FM265TH 97 32 J08E-WL C/R 265/82 M009DD 11.00-R20-16PR 5,857 35 Ton

6 FM285TH 97 36 J08E-WK C/R 285/91 M009DD 11.00-R20-16PR 5,857 38 Ton

7 FM350TH 115 30 P11C-VP C/R 350/134 M009OD 11.00-R20-16PR 5,857 46 Ton 40 Ft

 DUMP & MIXER (New Generation Ranger)

PERFORMA BODI
Kec. Kek. Power/ Final Pjg
No Model Mesin Tipe Transmisi Ukuran Ban GVW
Maks Tanjak Torsi Gear (mm)
1 FG235JJ 101 47 J08E-UG N/B 235/72 MX06 10.00-20-16PR 6,833 15.1
5890
Ton
2 FG245JJ 103 53 J08E-WM C/R 245/79 MX06 10.00-20-16PR 6,833

3 FM235JD 87 49 J08E-UG N/B 235/72 M009DD 11.00-20-16PR 6,428

4 FM245JD 88 55 J08E-WM C/R 245/79 M009DD 11.00-20-16PR 6,428

6335
5 FM260JD 87 52 J08E-UF N/B 260/76 M009DD 11.00-20-16PR 6,428 26
Ton
6 FM285JD 88 67 J08E-WK C/R 285/91 M009DD 11.00-20-16PR 6,428

7 FM350PL 97 76 P11C-VP C/R 350/134 M009OD 11.00-20-16PR 6,428 5335

8 FM350PD 106 65 P11C-VP C/R 350/134 M009OD 11.00-20-16PR 5,857 5960

PERFORMA BODI
Kec. Kek. Power/ Final Pjg
No Model Mesin Tipe Transmisi Ukuran Ban GVW
Maks Tanjak Torsi Gear (mm)
1 FM260JM 87 52 J08E-UF N/B 260/76 M009DD 11.00-20-16PR 6,428 26
5335
2 FM285JM 88 67 J08E-WK C/R 285/91 M009DD 11.00-20-16PR 6,428 Ton
33
3 GY350PU 103 48.2 P11C-VP C/R 350/134 M009OD 11.00-20-16PR 5,857 7185
Ton
