Politeknik Negeri Semarang Prodi STr.

Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

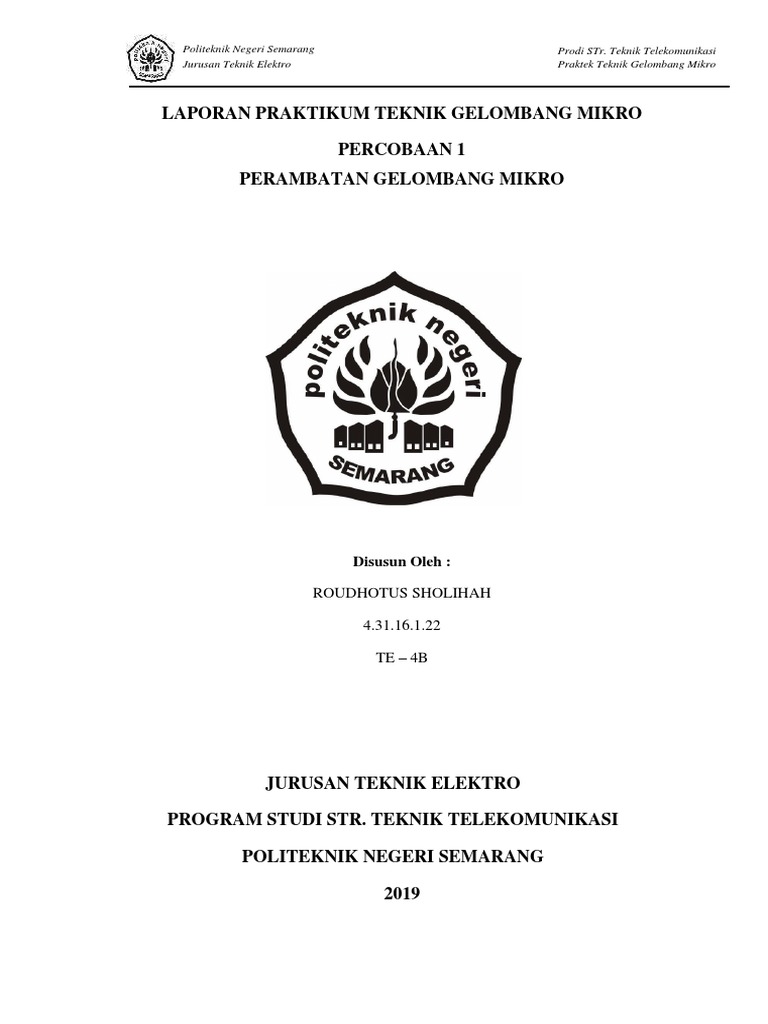

LAPORAN PRAKTIKUM TEKNIK GELOMBANG MIKRO

PERCOBAAN 1
PERAMBATAN GELOMBANG MIKRO

Disusun Oleh :

ROUDHOTUS SHOLIHAH

4.31.16.1.22

TE – 4B

JURUSAN TEKNIK ELEKTRO

PROGRAM STUDI STR. TEKNIK TELEKOMUNIKASI

POLITEKNIK NEGERI SEMARANG

2019
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

PERCOBAAN 1

PERAMBATAN GELOMBANG MIKRO

A. TUJUAN
1. Mahasiswa dapat mengetahui tentang perambatan gelombang mikro
2. Mahasiswa dapat mensimulasikan perambatan gelombang mikro dengan alat
yang disediakan

B. DASAR TEORI
Microwave (gelombang mikro), merupakan pengiriman sinyal radio dengan
frekuensi sangat tinggi pada dua buah relay station (stasion pengulang) yang
terlihat (tidak terlihat) satu sama lain. Pada gelombang mikro, kisaran
frekuensinya adalah dari 1 GHz sampai 300 GHz. Propagasi/perambatan
gelombang pada kisaran frekuensi ini adalah propagasi Line Of Sight (LOS). Oleh
karena itu antena microwave umumnya diletakkan diatas gedung, tower, atau
puncak bukit/gunung. Jarak antara kedua stasiun dapat mencapai 30 mil
(tergantung kelengkungan bumi), dan dapat mengirimkan data 10 kali lebih besar
dari kabel biasa tanpa perlu memikirkan cara menanam kabel atau memasangnya
dengan tiang sehingga dapat terhubung lebih cepat. Namun demikian microwave
rentan terhadap cuaca seperti hujan deras maupun badai salju.

C. ALAT YANG DIGUNAKAN

1. GUN Oscilator 9 GHz, tegangan 9 V DC ( 1 unit )
2. PIN dioda modulator ( 1 unit )
3. Generator 1 KHz diatur tegangan 2 Vpp ( 1 unit )
4. Antena Horn ( 2 Unit )
5. Chrystal detector ( 1 unit )
6. Osciloscope ( 1 unit )
7. Multimeter ( 1 unit )
8. Power Supply ( 1 unit )
9. Kabel BNC to BNC ( 4 unit )
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

10. T – Konektor ( 1 unit )

11. Kabel Power ( 2 unit )
12. Mur dan Baut Penghubung ( secukupnya )

D. GAMBAR RANGKAIAN

Gambar 1.1 Pengukuran langsung

Gambar 1.2 Pengukuran melewati media udara

E. LANGKAH KERJA
1. Buatlah rangkaian seperti blok diagram no 1 di atas
2. Atur Frekuensi Gun Oscilator 9 GHz, Frekuensi generator 1 KHz tegangan 2
Vpp
3. Amati dan catat hasilnya
4. Buatlah Rangkaian seperti blok diagram no 2 di atas
5. Amati gelombang yang ditampilkan pada osciloscope dengan mengatur jarak
antena penerima dan pemancar pada jarak (0.5, 1, 1.5, 2) meter.

F. PERTANYAAN
1. Apakah yang dimaksud dengan rugi-rugi lintasan? Jelaskan !
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

2. Bagaimanakah hasilnya jika letak antena tidak tepat (bergeser ke kiri atau ke
kanan, lebih tinggi dari yang satu) ?
3. Bagaimanakah hasilnya jika letak antena pemancar horisontal dan antena
penerima vertikal ?

G. DATA HASIL PERCOBAAN

 Tabel 1.1 Hasil pengukuran secara langsung

No Jarak Vpp Tegangan Gambar

1 - 2,96 V 9,08 V

 Tabel 1.2 Hasil pengukuran melalui media udara

No Jarak Vpp Tegangan Gambar

1 0,25 m 42,4 mV 9,08 V

 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

2 0,5 m 1,84 mV 9,08 V

3 0,75 m 1,04 mV 9,08 V

4 1 meter 800 uV 9,08 V

H. ANALISA
Berdasarkan percobaan yang telah dilakukan, diketahui bahwa ada beberapa cara
yang digunakan diantaranya yaitu pengukuran langsung, pengukuran dengan
jarak, dan pengukuran dengan posisi antena tidak tepat. Pada percobaan ini
digunakan Gun osilator dan pembangkit gelombang sebagai input gelombang
frekuensi dan gelombang mikro. Selain itu, Osiloskop digunakan sebagai output
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

untuk mengetahui kondisi dari gelombang saat antena pada posisi dan jarak
tertentu.
Sebelum kita melakukan pengukuran perambatan gelombang, maka terlebih
dahulu kita harus mengatur frekuensi Gun Oscilator 9GHz, frekuensi generator
1,001 KHz, dan tegangan 2Vpp. Untuk power supply diatur dengan tegangan
sebesar 9 VDC.

Gambar 1.3 Proses Pengukuran Tegangan pada Power Supply

Setelah itu kita merangkai rangkaian pada “gambar 1. Pengukuran Langsung”

untuk mengetahui perambatan gelombang mikro dengan pengukuran secara
langsung.

Gambar 1.4 Rangkaian untuk Pengukuran Langsung

 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

Sebagaimana gambar di atas, maka kita ketahui bahwa pengukuran secara

langsung dilakukan dengan menghubungkan antara dua bagian rangkain yaitu
input (gun osilator yang terhubung dengan pin dioda dan generator) dengan
bagian ouput (Cristal dioda dan osiloskop) sehingga diperoleh tegangan (Vpp)
sebesar 2,96 V sebagaimana hasil tabel 1.1.

Selanjutnya, merangkai rangkaian pada “gambar 1.2 Pengukuran melewati

media udara” untuk mengetahui perambatan gelombang mikro dengan
pengukuran melalui media Udara. Pada Pengukuran ini digunakan antena horn
dengan beberapa jarak sehingga menghasilkan tegangan yang bervariasi sesuai
dengan jaraknya sebagaimana tabel 1.2.

Gambar 1.5 Pengukuran gelombang mikro melalui media udara

Saat menggunakan antenna horn dengan jarak tertentu dapat menyebabkan

terjadinya redaman. Untuk mengetahui nilai Redaman yang terjadi dapat dihitung
dengan rumus yaitu:

𝑝𝑒𝑛𝑔𝑢𝑘𝑢𝑟𝑎𝑛 𝑑𝑒𝑛𝑔𝑎𝑛 𝑗𝑎𝑟𝑎𝑘 (𝑚𝑉)

Redaman (dB) = 20 Log
𝑝𝑒𝑛𝑔𝑢𝑘𝑢𝑟𝑎𝑛 𝑙𝑎𝑛𝑔𝑠𝑢𝑛𝑔 (𝑚𝑉)

Contoh data dari Tabel 1.2. No. 1 dapat dihitung sebagai berikut :

Diketahui pengukuran pada jarak 0,5 meter menghasilkan tegangan 1,84 mVp
dengan tegangan hasil dari pengukuran langsung 2,96 mV yaitu :
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

𝑝𝑒𝑛𝑔𝑢𝑘𝑢𝑟𝑎𝑛 𝑑𝑒𝑛𝑔𝑎𝑛 𝑗𝑎𝑟𝑎𝑘 (𝑚𝑉)

Redaman = 20 log
𝑝𝑒𝑛𝑔𝑢𝑘𝑢𝑟𝑎𝑛 𝑙𝑎𝑛𝑔𝑠𝑢𝑛𝑔(𝑚𝑉)

1,84 𝑚𝑉
= 20 log = - 4,12477761 dB
2,96 𝑚𝑉

Perambatan gelombang mikro secara langsung menghasilkan gelombang kotak

dengan tegangan yang lebih besar daripada gelombang kotak dengan
menggunakan antena yang berjarak. Semakin jauh jarak antar antenna maka
gelombang kotak yang dihasilkan akan semakin kecil dan semakian jauh jarak
antar antenna maka redaman yang dihasilkan juga semakin besar. Hal ini
membuktikkan bahwa untuk memancarkan gelombang mikro antar antenna
pemancar dan penerima membutuhan daya yang besar agar sampai ke penerima
dengan baik.

I. JAWABAN PERTANYAAN
1. Rugi – rugi lintasan adalah redaman yang terjadi pada proses transmisi
signal dari TX hingga diterima oleh RX. Rugi – rugi tersebut antara lain:
 Rugi – rugi Saluran (LSAL)
Rugi – rugi pada saluran merupakan bersarnya redaman yang terjadi
sepanjang saluran yang digunakan. Saluran dalam hal ini adalah kabel.
Rata – rata rugi saluran sebesar 1 dB.
 Rugi – rugi Redaman Hujan (LRAIN)
Redaman hujan merupakan redaman yang memiliki pengaruh besar
terhadap propagasi gelombang pada frekuensi di atas 1 GHz.
 Rugi – rugi ruang bebas/path loss (LFS)
Redaman ruang bebas adalah hilangnya daya yang dipancarkan pada
ruang bebas pada saat pemancaran sehingga tidak seluruh daya dapat
diterima oleh antenna penerima.
2. Berdasarkan percobaan, ketika posisi antenna pengirim tidak tepat (bergeser
kekiri atau kekanan, lebih tinggi dari antenna penerima), maka sinyal yang
 Politeknik Negeri Semarang Prodi STr. Teknik Telekomunikasi
Jurusan Teknik Elektro Praktek Teknik Gelombang Mikro

diterima tidak akan optimal. Karena penerimaan sinyal yang optimal apabila
hasil pointing antenna tepat dan Line of Sight (LOS).
3. Ketika posisi antena pemancar horizontal dan antena penerima vertikal yaitu
sinyal yang dipancarkan oleh antenna pemancar tidak dapat diterima oleh
antenna penerima karena propagasi gelombang antenna pemancar yang
horizontal berbeda dengan propagasi gelombang penerima yang vertical.

J. KESIMPULAN
Berdasarkan praktikum perambatan gelombang mikro dapat di simpulkan
bahwa:
1. Perambatan gelombang mikro merupakan pengiriman sinyal radio dengan
menggunakan frekuensi yang sangat tinggi pada dua buah stasiun
pengulang (relay station) yang terlihat (tidak terlihat) satu sama lain.
2. Jarak antar antenna pemancar dan penerima mempengaruhi tegangan dan
sinyal yang dihasilkan. Semakin besar jarak antar antena maka tegangan
yang di hasilkan semakin kecil dan redaman semakin besar sehingga
kualitas gelombang yang diterima menurun (tidak baik).
3. Perambatan gelombang mikro secara langsung menghasilkan tegangan
yang lebih besar daripada menggunakan antenna horn.
4. Kualitas sinyal dan letak dari perangkat perlu di perhatikan agar diperoleh
hasil perambatan gelombang mikro yang efektif.
