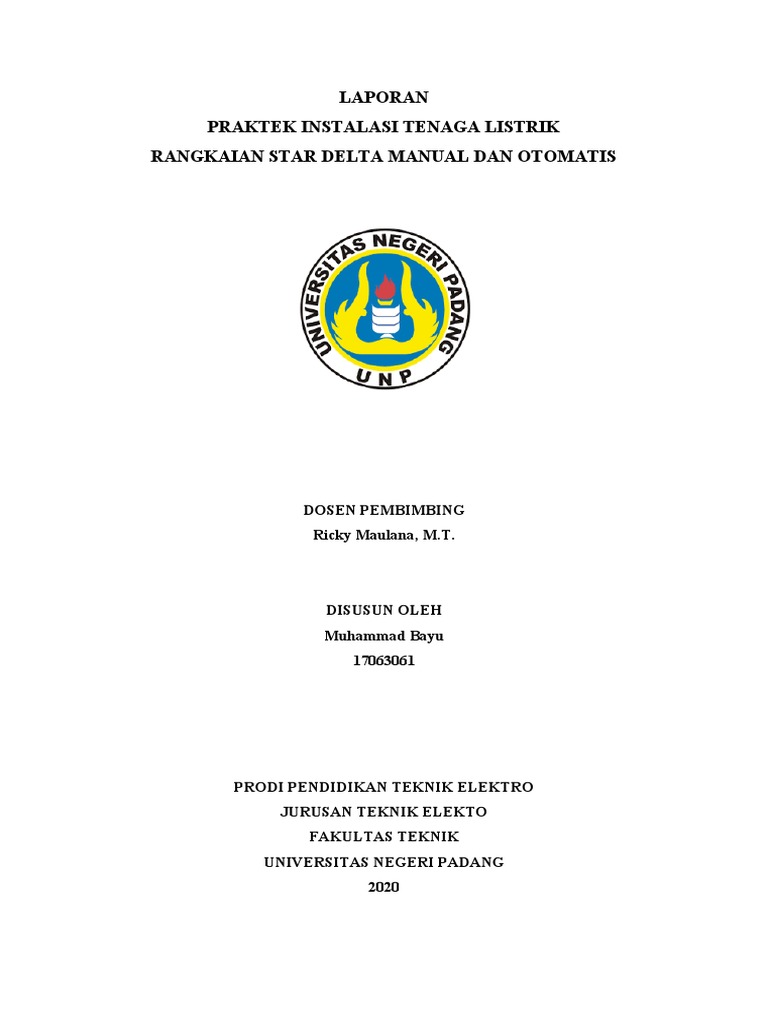

LAPORAN

PRAKTEK INSTALASI TENAGA LISTRIK

RANGKAIAN STAR DELTA MANUAL DAN OTOMATIS

DOSEN PEMBIMBING
Ricky Maulana, M.T.

DISUSUN OLEH
Muhammad Bayu
17063061

PRODI PENDIDIKAN TEKNIK ELEKTRO

JURUSAN TEKNIK ELEKTO
FAKULTAS TEKNIK
UNIVERSITAS NEGERI PADANG
2020
 RANGKAIAN STAR DELTA MANUAL DAN OTOMATIS

I. TEORI SINGKAT
Rangkaian Star Delta adalah rangkaian instalasi motor dengan sambungan bintang
segitiga ( Y∆ ), atau lebih dikenal dengan nam koneksi star delta. Rangkaian ini sering
digunakan untuk menjalankan motor 3 phase yang mempunyai daya cukub besar. Rangkaian
Star Delta berfungsi untuk mengurangi arus start yaitu pada saat pertama kali motor
dihidupkan. Star Delta adalah sebuah sistem starting motor yang paling banyak di gunakan
untuk motor listrik. Dikarnakan untuk menggerakan motor daya yang dibutuhkan daya awal
yang besar dan juga menggunakan rangkaian star, apabila semua sudah stabil maka rangkaian
di ubah menjadi Delta.

A. RANGKAIAN STAR DELTA MANUAL

Rangkaian ini bekerja manual dalam artian perpindahan dari star awal yaitu
hubungan star ke delta menggunakan sebuah push button. Prinsip kerja rangkaian star
delta manual ini, sama dengan prinsip kerja rangkaian Star Delta automatis dengan
timer (TDR) yang umum ditemui. Termasuk perubahan kontak NO NC nya. Yang
membedakan dari rangkaian Star Delta manual ini hanyalah pada penggunaan DOL
(on off) relay yang menggantikan fungsi timer. Tentu saja sistem DOL relay ini
menggunakan sebuah push botton untuk mengaktifkannya, dan tombol inilah yang
nanti berfungsi untuk merubah rangkaian star ke delta.

B. BERGANTIAN OTOMATIS
Sebagaimana yang sudah kita ketahui, bahwa yang dimaksud star delta
automatis ialah rangkaian standard umum yang prinsip kerjanya memindahkan
hubung star ke delta secara otomatis menggunakan TDR. Setelah TDR ini aktif maka
akan merubah dari rangkaian Star menjadi Delta secara otomatis
II. PRINSIP KERJA
A. Rangkaian Star Delta Manual
Prinsip Kerja Star Delta Manual
1. MCB ON.
2. TOR dalam kondisi Normal jadi arus bisa menuju ke Push button START.
3. Tombol Push Button STAR.
4. K1 ON, Kontak K1 ON dan mengunci.
5. K2 ON bersamaan dengan K1 ON.
6. STAR Menyala.
7. Tombol Push Button START DELTA.
8. K2 OFF, K3 ON dan Lampu Delta ON
9. Tekan Push Button STOP untuk memberhentikan Rangkaian ini, dengan
ditandai Lamp OFF menyala.
10. Jika Overload maka Lamp Trip akan menyala.

B. Rangkaian Star Delta Manual

Prinsip Kerja Star Delta Automatis
1. MCB ON.
2. TOR dalam kondisi Normal jadi arus bisa menuju ke Push button START.
3. Tombol Push Button STAR.
4. K1 ON, Kontak K1 ON dan mengunci.
5. K2 ON bersamaan dengan K1 ON.
6. Lampu STAR Menyala.
7. T ( Timer ) ON juga untuk delay ON.
8. Ketika Delay Timer terpenuhi sekitar 5 detik, maka Coil timer akan ON dan
berpindah kontak mulanya NC menjadi NO dan sebaliknya.
9. K2 OFF lamp STAR OFF.
10. K3 ON lamp DELTA ON.
11. Tekan Push Button STOP untuk memberhentikan Rangkaian ini, dengan
ditandai Lamp OFF menyala.
12. Jika Overload maka Lamp Trip akan menyala
III. GAMBAR RANGKAIAN
A. Rangkaian Star Delta Manual

Gambar 1. Rangkaian Star Delta Manual saat belum disimulasikan

Gambar 2. Rangkaian Star Delta Manual saat belum diaktivasi dan lampu trip aktif
Gambar 3. Rangkaian Star Delta Manual saat tombol on Star diaktivasi, dan
menghidupkan motor dalam keadaan star

Gambar 4. Rangkaian Star Delta Manual saat tombol on Delta diaktivasi, dan
menghidupkan motor dari keadaan star menjadi Delta dan menghidupkan lampu
indikator RUN
B. Rangkaian Star Delta Otomatis

Gambar 1. Rangkaian Star Delta otomatis saat belum disimulasikan

Gambar 2. Rangkaian Star Delta otomatis saat belum diaktivasi dan lampu trip aktif
Gambar 3. Rangkaian Star Delta otomatis saat tombol on diaktivasi, kemudian
menghidupkan motor dalam keadaan star, mengaktifkan timer T1 dan lampu
indikator Star ON

Gambar 4. Rangkaian Star Delta otomatis saat tombol on diaktivasi, kemudian

setelah Timer aktif selama 5 detik, akan mengubah motor dari keadaan Star menjadi
Delta dan lampu Delta ON
IV. ANALISA
A. Rangkaian Star Delta Manual
Rangkaian ini bekerja manual dalam artian perpindahan dari star awal yaitu
hubungan star ke delta menggunakan sebuah push button. Start satu untuk
menghidupkan motor dalam keadaan star dan start dua untuk mengubah dari keadaan
star menjadi delta.
Kelebihan :
1. Wiring tidak rumit.
2. Tidak memerlukan komponen Timer
Kekurangan :
1. Memungkinkan motor terbakar jika telat atau terlalu lama untuk menekan push
button delta
2. Perpindahan star ke delta berdasarkan insting.
B. Rangkaian Star Delta Otomatis
Star delta otomatis ialah rangkaian standard umum yang prinsip kerjanya
memindahkan hubung star ke delta secara otomatis menggunakan TDR. Setelah TDR
ini aktif maka akan merubah dari rangkaian Star menjadi Delta secara otomatis
Kelebihan :
1. Perpindahan antara star dan delta secara automatis menggunakan timer.
2. Waktu perpindahan star ke delta bisa disetting sesuai kebutuhan.
3. Hanya menggunakan 2 Push button,
Kekurangan :
1. Wiring sedikit rumit.

V. KESIMPULAN
Rangkaian Star Delta adalah rangkaian instalasi motor dengan sambungan bintang
segitiga ( Y∆ ), atau lebih dikenal dengan nam koneksi star delta. Rangkaian ini sering
digunakan untuk menjalankan motor 3 phase yang mempunyai daya cukub besar. Rangkaian
Star Delta berfungsi untuk mengurangi arus start yaitu pada saat pertama kali motor
dihidupkan. Dikarnakan untuk menggerakan motor daya yang dibutuhkan daya awal yang
besar dan juga menggunakan rangkaian star, apabila semua sudah stabil maka rangkaian di
ubah menjadi Delta. Ada 2 jenis Rangkaian star delta yaitu star delta manual dan otomatis,
hal yang membedakan dari 2 rangkaian ini yaitu pada penggunaan TDR nya.
 DAFTAR PUSTAKA

Admin. 2019. Wiring Diagram Rangkaian Star Delta Automatis dan Manual di
https://www.plcdroid.com/2019/03/rangkaian-star-delta.html (diakses 14 April)

Electrical Technology. 2012. Star Delta Starter – (Y-Δ) Starter Power, Control and
Wiring Connection di https://www.electricaltechnology.org/2012/02/star-delta-3-
phase-motor-starting.html (diakses 14 April)

Jiguparmar. 2012. Introduction to Star-Delta motor starter di https://electrical-

engineering-portal.com/star-delta-motor-starter (diakses 14 April)
