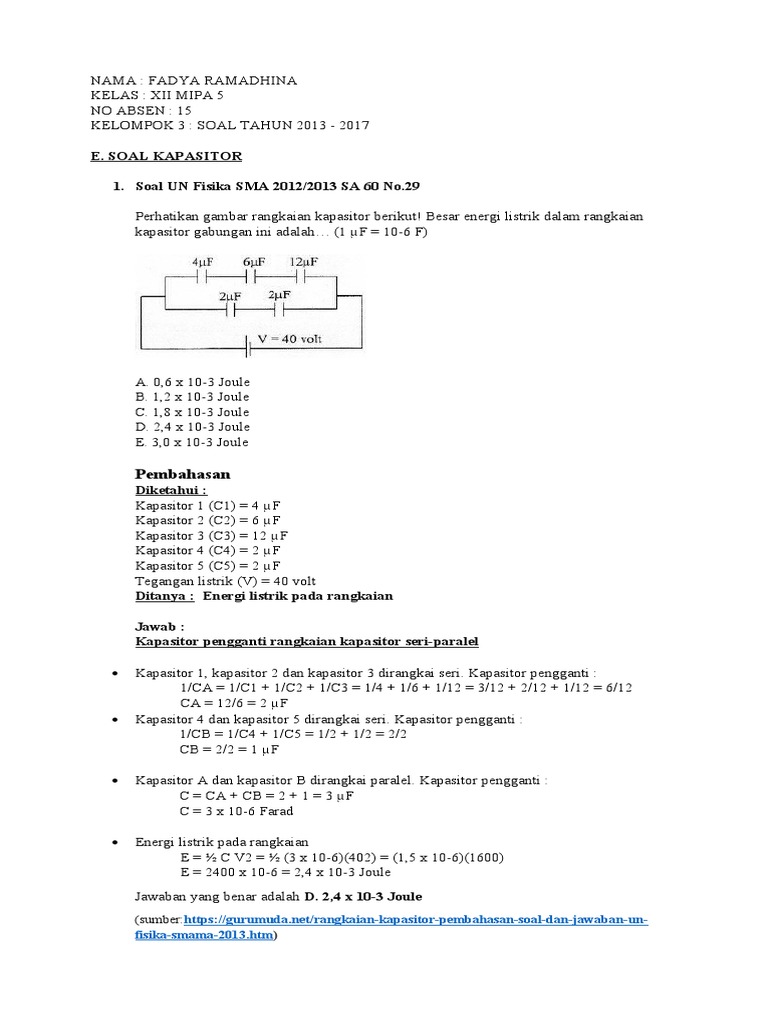

NAMA : FADYA RAMADHINA

KELAS : XII MIPA 5

NO ABSEN : 15
KELOMPOK 3 : SOAL TAHUN 2013 - 2017

E. SOAL KAPASITOR

1. Soal UN Fisika SMA 2012/2013 SA 60 No.29

Perhatikan gambar rangkaian kapasitor berikut! Besar energi listrik dalam rangkaian
kapasitor gabungan ini adalah… (1 µF = 10-6 F)

A. 0,6 x 10-3 Joule

B. 1,2 x 10-3 Joule
C. 1,8 x 10-3 Joule
D. 2,4 x 10-3 Joule
E. 3,0 x 10-3 Joule

Pembahasan
Diketahui :
Kapasitor 1 (C1) = 4 µF
Kapasitor 2 (C2) = 6 µF
Kapasitor 3 (C3) = 12 µF
Kapasitor 4 (C4) = 2 µF
Kapasitor 5 (C5) = 2 µF
Tegangan listrik (V) = 40 volt
Ditanya : Energi listrik pada rangkaian

Jawab :
Kapasitor pengganti rangkaian kapasitor seri-paralel

 Kapasitor 1, kapasitor 2 dan kapasitor 3 dirangkai seri. Kapasitor pengganti :

1/CA = 1/C1 + 1/C2 + 1/C3 = 1/4 + 1/6 + 1/12 = 3/12 + 2/12 + 1/12 = 6/12
CA = 12/6 = 2 µF
 Kapasitor 4 dan kapasitor 5 dirangkai seri. Kapasitor pengganti :
1/CB = 1/C4 + 1/C5 = 1/2 + 1/2 = 2/2
CB = 2/2 = 1 µF

 Kapasitor A dan kapasitor B dirangkai paralel. Kapasitor pengganti :

C = CA + CB = 2 + 1 = 3 µF
C = 3 x 10-6 Farad

 Energi listrik pada rangkaian

E = ½ C V2 = ½ (3 x 10-6)(402) = (1,5 x 10-6)(1600)
E = 2400 x 10-6 = 2,4 x 10-3 Joule
Jawaban yang benar adalah D. 2,4 x 10-3 Joule
(sumber:https://gurumuda.net/rangkaian-kapasitor-pembahasan-soal-dan-jawaban-un-
fisika-smama-2013.htm)
2. Soal UN Fisika SMA 2012/2013 SA 55 No.29
Perhatikan gambar rangkaian kapasitor di samping! Besar energi listrik pada rangkain
tersebut adalah… (1 µF = 10-6 F)

A. 65 x 10-6 Joule
B. 52 x 10-6 Joule
C. 39 x 10-6 Joule
D. 26 x 10-6 Joule
E. 13 x 10-6 Joule

Pembahasan
Diketahui :

Kapasitor 1 (C1) = 3 µF
Kapasitor 2 (C2) = 1 µF
Kapasitor 3 (C3) = 2 µF
Kapasitor 4 (C4) = 6 µF
Kapasitor 5 (C5) = 4 µF
Tegangan listrik (V) = 5 volt
Ditanya : Energi listrik pada rangkaian
Jawab :
Kapasitor pengganti rangkaian kapasitor seri-paralel
 Kapasitor 2 dan kapasitor 3 dirangkai paralel. Kapasitor pengganti :
CA = C2 + C3 = 1 + 2 = 3 µF

 Kapasitor 1, kapasitor A dan kapasitor 4 dirangkai seri. Kapasitor pengganti :

1/CB = 1/C1 + 1/CA + 1/C4 = 1/3 + 1/3 + 1/6 = 2/6 + 2/6 + 1/6 = 5/6
CB = 6/5 µF

 Kapasitor B dan kapasitor 5 dirangkai paralel. Kapasitor pengganti :

C = CB + C5 = 6/5 + 4 = 6/5 + 16/4 = 24/20 + 80/20 = 104/20 = 5,2 µF
C = 5,2 x 10-6 Farad

 Energi listrik pada rangkaian

E = ½ C V2 = ½ (5,2 x 10-6)(52) = (2,6 x 10-6)(25)
E = 65 x 10-6 Joule

Jawaban yang benar adalah A. 65 x 10-6 Joule

(sumber:https://gurumuda.net/rangkaian-kapasitor-pembahasan-soal-dan-jawaban-un-
fisika-smama-2013.htm)

3. Soal UN Fisika SMA Tahun 2015 No. 34

Gambar berikut adalah susunan rangkaian lima kapasitor.
 Rangkaian lima kapasitor identik, seri dan paralel, muatan kapasitor

Jika kelima kapasitor tersebut besarnya identik = 2 µF maka nilai muatan total pada
kapasitor penggantinya adalah ....

A. 6 µC
B. 8 µC
C. 15 µC
D. 21 µC
E. 25 µC

Pembahasan :

 Kita tentukan dulu kapasitas total dari kelima kapasitor tersebut.

C1, C2, dan C3 tersusun paralel. Sebut saja kapasitor penggantinya adalah Cp.
Cp = C1 + C2 + C3
= 2 µF + 2 µF + 2 µF
= 6 µF

 Cp tersusun seri dengan C4. Sebut saja kapasitor penggantinya adalah Cs.
Rumus kapasitas pengganti susunan seri



 Cs dan C5 tersusun paralel. Kapasitor penggantinya merupakan kapasitas total seluruh

rangkaian. Sebut saja Ct.
Ct = Cs + C5
= 1,5 µF + 2 µF
= 3,5 µF

 Muatan total pada kapasitor penggantinya adalah

Qt = Ct . V
= 3,5 µF . 6 volt
= 21 µC

Jadi, nilai muatan total pada rangkaian tersebut adalah 21 µC (D).

(sumber: https://kakajaz.blogspot.com/2015/12/pembahasan-fisika-un-2015-no-31-
35.html )

4. Soal SBMPTN Tahun 2013

 Tiga kapasitor yang masing-masing kapasitasnya 3 F, 6 F, dan 9 F dihubungkan seri.
Kedua ujung dari gabungan tersebut dihubungkan dengan sumber tegangan yang
besarnya 220 V. Tegangan antara ujung-ujung kapasitor yang 3 F adalah....
A. 40 V
B. 60 V
C. 110 V
D. 120 V
E. 220 V

Pembahasan :

Menentukan tegangan kapasitor pada susunan seri.

 Cari kapasitas gabungan ketiga kapasitor terlebih dahulu:

1/Cgab = 1/C1 + 1/C2 + 1/C3
1/Cgab = 1/3 + 1/6 + 1/9
1/Cgab = 6/18 + 3/18 + 2/18
1/Cgab = 11 / 18
Cgab = 18/11 Farad

 Cari muatan gabungan:

Qgab = Cgab Vgab
Qgab = (18/11) × 220 = 360 Coulomb

Pada suatu rangkaian kapasitor seri seperti gambar di atas, berlaku Q1 = Q2 = Q3 =

Qgab, sehingga nilai Q1 = 360 Coulomb

 Tegangan pada C1
V1 = Q1 / C1
V1 = 360 / 3 = 120 volt

Jawabannya D. 120 V

(sumber: https://fisikastudycenter.com/fisika-xii-sma/46-kapasitor )

5. Soal SBMPTN Tahun 2014

Kapasitor keping sejajar dengan luas A dan jarak antar keping d tanpa bahan dielektrik
antara kedua kepingnya memiliki kapasitas sebesar 40 μF. jika kapasitor tersebut
memiliki luas 1/2 A dan jaraknya 1/4 d, jika diantara kedua keping diisi bahan dielektrik
dengan nilai K = 2. Besar kapsitas kapasitor sekarang adalah...
a. 40 μF
B. 80 μF.
C. 120 μF.
D. 160 μF.
E. 240 μF.

Pembahasan:
 εο . K . A
C=
d

C 1 K 1. A 1. d 2
=
C 2 K 2. A 2. d 1

40 1. A . 1/4 d
=
C 2 2. 1/2 A . d
C2 = 160 μF
Jawabannya D. 160 μF
(sumber: http://logosentris-edu.blogspot.com/ )
