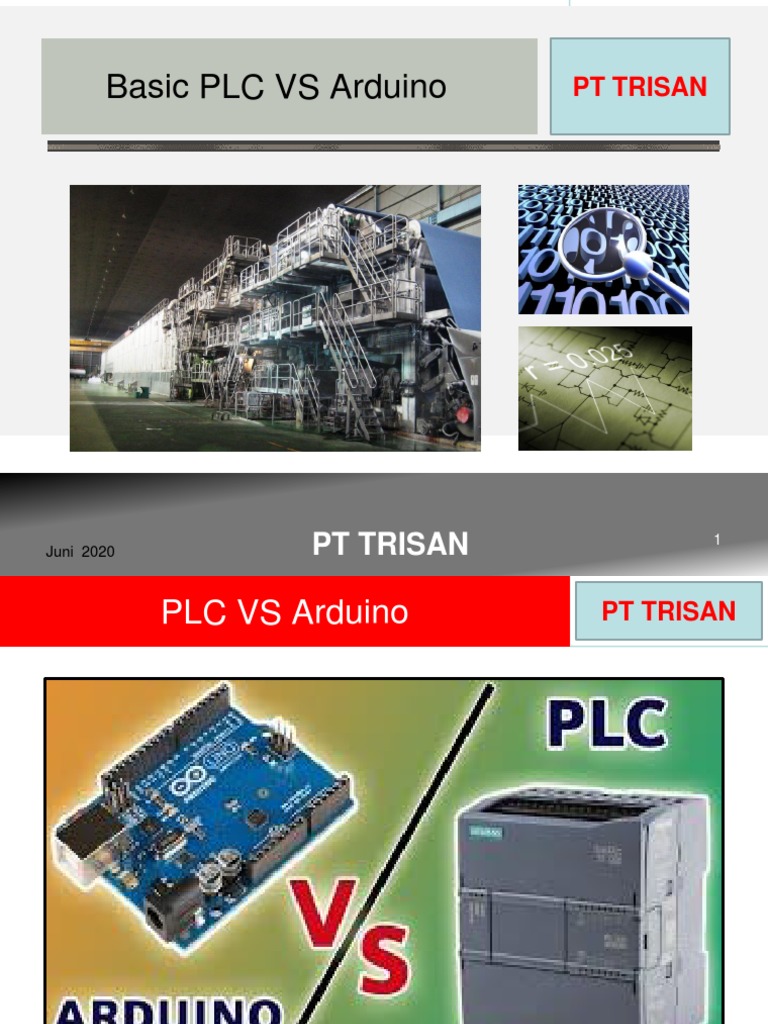

Basic PLC VS Arduino PT TRISAN
Juni 2020 PT TRISAN 1

PLC VS Arduino PT TRISAN
Juni 2020 Engineering 2

Perbedaan PLC Dan Arduino – Munculnya Arduino dan sejumlah board

berbasis mikrokontroler lainnya belakangan ini telah meningkatkan minat
pada sistem embedded, dan ini menjadikan mikrokontroller di mata
dunia.
Ini tidak hanya meningkatkan jumlah pengguna mikrokontroler, tetapi

juga meningkatkan ruang lingkup dan aplikasi di mana mereka
digunakan.
Pada materi belajar PLC ini kita akan membahas mengenai perbedaan
PLC dan Arduino atau mikrokontroller secara lengkap.

Programmable Logic Controller (PLC)
Programmable logic controller (PLC) hanyalah perangkat komputasi,

memiliki tujuan khusus yang dirancang untuk digunakan dalam sistem
kontrol industri dan sistem lain di mana di butuhkan reliability (keandalan)
sistem yang tinggi.
Mereka awalnya dikembangkan untuk menggantikan relay, urutan, dan

pengatur waktu yang digunakan dalam proses manufaktur oleh industri
otomasi, tetapi hari ini mereka telah ditingkatkan dan digunakan oleh
semua jenis proses manufaktur termasuk garis berbasis robot.

Programmable Logic Controller (PLC)
Dewasa ini, mungkin tidak ada satu pun pabrik di dunia yang tidak memiliki
mesin atau peralatan yang beroperasi dengan PLC. Alasan utamamya
karena PLC dapat digunakan di lingkungan yang kasar yang memiliki
resiko besar. Mereka juga merupakan contoh yang baik dari sistem
operasi real time karena mereka memiliki kemampuan tinggi untuk
menghasilkan output ke input spesifik dalam jangka waktu yang sangat
singkat yang merupakan persyaratan utama untuk pengaturan industri
karena penundaan kedua dapat mengganggu seluruh operasi.

Arduino
Mikrokontroler di sisi lain adalah perangkat komputasi kecil pada satu chip
yang berisi satu atau lebih inti pemrosesan, dengan perangkat memori
yang tertanam bersama port input dan output (I / O) tujuan khusus dan
tujuan umum.
Mereka digunakan dalam semua jenis perangkat sehari-hari terutama

dalam aplikasi di mana hanya tugas berulang tertentu yang perlu
dilakukan. Mereka biasanya telanjang atau tanpa casing dan tidak dapat
digunakan sebagai perangkat mandiri tanpa koneksi yang diperlukan.
Tidak seperti PLC, mereka tidak memiliki antarmuka seperti tampilan, dan
sakelar bawaan karena biasanya hanya memiliki GPIO yang dapat
dihubungkan komponen-komponen ini.

Materi belajar PLC kali ini akan difokuskan pada membandingkan sistem
PLC dan Arduino atau mikrokontroler yang meliputi;
 1. Arsiktektur.
 2. Interface.
 3. Performance Dan Reliability.
 4. Required Skill Level.
 5. Programming.
 6. Aplikasi

1. Arsitektur PLC Dan Arduino
Arsitektur PLC
PLC umumnya dapat disebut sebagai mikrokontroler tingkat tinggi. Mereka

pada dasarnya terdiri dari modul prosesor, catu daya, dan modul I / O.
Modul prosesor terdiri dari central processing unit (CPU) dan memori.
Selain mikroprosesor, CPU juga mengandung setidaknya antarmuka yang
dapat diprogram (USB, Ethernet atau RS232) bersama dengan jaringan
komunikasi.
Catu daya biasanya merupakan modul terpisah, dan modul I / O terpisah

dari prosesor. Jenis-jenis modul I / O meliputi diskrit (on / off), Analog
(variabel kontinu), dan modul khusus seperti kontrol gerak atau high-speed
counter. Perangkat lapangan terhubung ke modul I / O.

Arsitektur PLC


Arsitektur Arduino mikrokontroler
Arsitektur PLC yang dijelaskan di atas agak mirip dengan mikrokontroler

dalam hal komponen, tetapi Arduino / mikrokontroler
mengimplementasikan semuanya pada satu chip, dari CPU ke port I / O
dan antarmuka yang diperlukan untuk komunikasi dengan dunia luar.
Arsitekturnya ditunjukkan di bawah ini.

Arsitektur Arduino mikrokontroler

2. Interface / Antarmuka PLC Dan Arduino

mikrokontroler
PLC adalah standar yang dirancang untuk berinteraksi dengan sensor

kelas industri, aktuator, dan modul komunikasi dan karenanya diberi rating
arus dan tegangan yang sering tidak kompatibel dengan mikrokontroler
tanpa perangkat keras tambahan.
PLC biasanya menggunakan Ethernet, dan beberapa variasi seri RS-serial
seperti RS-232, RS-485 untuk komunikasi. Munculnya internet industri hal
saat ini, sedang menciptakan lonjakan jumlah perangkat PLC yang
terhubung yang mampu mengirimkan data melalui antarmuka komunikasi
nirkabel.
Seperti disebutkan sebelumnya, mereka datang dalam berbagai ukuran,
dari perangkat kecil (dengan beberapa pin / modul IO) yang disebut
sebagai blok bangunan hingga PLC raksasa yang dipasang di rak raksasa
dengan ratusan IO.

2. Interface / Antarmuka PLC Dan Arduino

mikrokontroler
Arduino mikrokontroler juga memiliki sensor, aktuator, dan modul yang

dirancang untuk memenuhi kebutuhan spesifik mereka yang mungkin sulit
untuk berinteraksi dengan PLC. Namun mereka biasanya dirancang untuk
menangani pemrosesan hanya 100 IO. Sementara beberapa teknik dapat
dieksplorasi untuk meningkatkan IO mikrokontroler, ini masih mungkin
dengan PLC dan dengan demikian tidak unik untuk mikrokontroler, selain
dari fakta bahwa itu meningkatkan seluruh anggaran proyek.

3. Performance Dan Reliability
Sejauh ini inilah titik di mana PLC paling membedakan dirinya. Seperti
yang disebutkan pada awalnya, PLC dirancang untuk digunakan dalam
pengaturan industri dan dengan demikian diperkuat untuk dapat menahan
beberapa kondisi buruk yang terkait dengan lingkungan itu seperti, kisaran
suhu ekstrem, kebisingan listrik, penanganan kasar dan jumlah getaran
yang tinggi.
PLC juga merupakan contoh yang baik dari sistem operasi real time
karena kemampuannya untuk menghasilkan output dalam waktu sesingkat
mungkin setelah mengevaluasi suatu input. Ini sangat penting dalam
sistem industri karena waktu adalah bagian besar dari pabrik / proses
manufaktur.

3. Performance Dan Reliability
Namun Arduino mikrokontroler kurang kokoh. Secara desain mereka tidak

dirancang untuk berfungsi sebagai perangkat mandiri seperti PLC. Mereka
dirancang untuk tertanam dalam suatu sistem. Ini memberikan penjelasan
karena tampilannya yang kurang kokoh dibandingkan dengan PLC.
Karena alasan ini, mikrokontroler mungkin gagal ketika digunakan dalam
skenario tertentu karena chip rapuh dan mudah rusak.

4. Required Skill Level
Salah satu atribut utama PLC adalah pengetahuan teknis yang rendah
yang diperlukan untuk pemrograman, dan umumnya mengoperasikannya.
PLC dirancang untuk digunakan oleh para ahli otomasi yang sangat
terampil dan teknisi pabrik yang memiliki sedikit atau tidak ada pelatihan
formal.
Relatif mudah untuk memecahkan masalah dan mendiagnosis kesalahan.

Perangkat PLC modern biasanya dilengkapi dengan tampilan layar yang
memudahkan memonitor tanpa alat yang canggih.

4. Required Skill Level
Arduino mikrokontroler di sisi lain membutuhkan penanganan yang

terampil. Desainer harus memiliki pengetahuan yang baik tentang prinsip-
prinsip teknik elektro dan pemrograman untuk dapat merancang sirkuit
pelengkap untuk mikrokontroler.
Mikrokontroler juga memerlukan alat khusus (mis. Osiloskop) untuk

diagnosis kesalahan dan pemotretan masalah firmware. Meskipun
beberapa platform yang disederhanakan seperti Arduino saat ini ada, itu
masih jauh lebih kompleks daripada plug and play PLC baik dari titik
koneksi, sudut pandang pemrograman, dan kemudahan penggunaan.

5. Programming / Pemrograman
Demi kesederhanaan dan kemudahan penggunaan oleh semua kelas

pengetahuan, PLC awalnya dirancang untuk diprogram menggunakan
visual pemrograman yang meniru koneksi / skema diagram logika relay. Ini
mengurangi persyaratan pelatihan untuk teknisi yang ada. Bahasa
pemrograman utama dan paling populer yang digunakan untuk PLC
adalah Ladder Logic dan instruction list programming.
Logika tangga menggunakan simbol, alih-alih kata-kata, untuk meniru

kontrol logika relai dunia nyata, yang merupakan peninggalan dari sejarah
PLC. Simbol-simbol ini saling berhubungan oleh garis-garis untuk
menunjukkan aliran arus melalui relai, seperti kontak dan gulungan.
Jumlah simbol telah meningkat pesat selama bertahun-tahun
memungkinkan para engineer untuk dengan mudah menerapkan
fungsionalitas tingkat tinggi.



Contoh kode berbasis ladder logic / ladder diagram ditunjukkan di atas.

Biasanya terlihat seperti tangga yang menjadi alasan di balik namanya.
Tampilan yang disederhanakan ini membuat PLC sangat mudah diprogram
sedemikian rupa sehingga jika Anda dapat menganalisis suatu skema,
Anda dapat memprogram PLC.
Karena popularitas bahasa pemrograman modern tingkat tinggi baru-baru

ini, PLC sekarang sedang diprogram menggunakan bahasa-bahasa ini
seperti C, C ++ dan dasar tetapi semua PLC umumnya masih mematuhi
standar sistem kontrol IEC 61131/3 industri dan mendukung bahasa
pemrograman yang ditentukan oleh standar yang meliputi; Ladder
Diagram, Structured Text, Function Block Diagram, Instruction List dan
Sequential Flow Chart.

PLC modern biasanya diprogram melalui perangkat lunak aplikasi

berdasarkan pada salah satu bahasa yang disebutkan di atas, berjalan
pada PC yang terhubung ke PLC menggunakan antarmuka USB,
Ethernet, RS232, RS-485, RS-422, RS-422.
Arduino mikrokontroler di sisi lain diprogram menggunakan bahasa tingkat

rendah seperti perakitan atau bahasa tingkat tinggi seperti C dan C ++.
Biasanya membutuhkan tingkat pengalaman yang tinggi dengan bahasa
pemrograman yang digunakan dan pemahaman umum tentang prinsip-
prinsip pengembangan firmware. Pemrogram biasanya perlu memahami
konsep-konsep seperti struktur data dan pemahaman mendalam tentang
arsitektur mikrokontroler diperlukan untuk mengembangkan firmware yang
sangat baik untuk proyek tersebut.

Mikrokontroler biasanya juga diprogram melalui perangkat lunak aplikasi

yang berjalan pada PC dan mereka biasanya terhubung ke PC itu melalui
perangkat keras tambahan yang biasanya disebut pemrogram.
Namun pengoperasian program pada PLC sangat mirip dengan

mikrokontroler. PLC menggunakan pengontrol khusus karena mereka
hanya memproses satu program berulang-ulang. Satu siklus melalui
program ini disebut scan dan mirip dengan mikrokontroler melalui loop.
Kita anjut pada pembahasan terakhir mengenai perbedaan PLC dan
Arduino


6. Aplikasi
PLC adalah elemen kontrol utama yang digunakan dalam sistem kontrol
industri. Mereka menemukan aplikasi dalam kontrol mesin industri,
konveyor, robot dan mesin lini produksi lainnya. Mereka juga digunakan
dalam sistem berbasis SCADA dan dalam sistem yang membutuhkan
tingkat keandalan dan kemampuan yang tinggi untuk bertahan dalam
kondisi ekstrem. Mereka digunakan dalam industri termasuk;
 Continuous bottle filling system.
 Batch mixing system.
 stage air conditioning system.
 Traffic control
Mikrokontroler menemukan aplikasi di perangkat elektronik sehari-hari.

Mereka adalah blok bangunan utama dari beberapa elektronik konsumen
dan perangkat pintar.









Cable data PC to Arduino



End of presentation PT TRISAN

PLC VS Arduino

Diunggah oleh

Informasi Dokumen

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

PLC VS Arduino

Diunggah oleh

Hak Cipta:

Format Tersedia

Basic PLC VS Arduino PT TRISAN

Juni 2020 PT TRISAN 1

Juni 2020 Engineering 2

Perbedaan PLC Dan Arduino – Munculnya Arduino dan sejumlah board

Ini tidak hanya meningkatkan jumlah pengguna mikrokontroler, tetapi

Juni 2020 Engineering 3

Programmable Logic Controller (PLC)

Programmable logic controller (PLC) hanyalah perangkat komputasi,

Mereka awalnya dikembangkan untuk menggantikan relay, urutan, dan

Juni 2020 Engineering 4

Programmable Logic Controller (PLC)

Juni 2020 Engineering 5

Mereka digunakan dalam semua jenis perangkat sehari-hari terutama

Juni 2020 Engineering 6

 3. Performance Dan Reliability.

 4. Required Skill Level.

Juni 2020 Engineering 7

1. Arsitektur PLC Dan Arduino

PLC umumnya dapat disebut sebagai mikrokontroler tingkat tinggi. Mereka

Catu daya biasanya merupakan modul terpisah, dan modul I / O terpisah

Juni 2020 Engineering 8

1. Arsitektur PLC Dan Arduino

Juni 2020 Engineering 9

Juni 2020 Engineering 10

1. Arsitektur PLC Dan Arduino

Arsitektur Arduino mikrokontroler

Arsitektur PLC yang dijelaskan di atas agak mirip dengan mikrokontroler

Juni 2020 Engineering 11

1. Arsitektur PLC Dan Arduino

Arsitektur Arduino mikrokontroler

Juni 2020 Engineering 12

2. Interface / Antarmuka PLC Dan Arduino

PLC adalah standar yang dirancang untuk berinteraksi dengan sensor

Juni 2020 Engineering 13

2. Interface / Antarmuka PLC Dan Arduino

Arduino mikrokontroler juga memiliki sensor, aktuator, dan modul yang

Juni 2020 Engineering 14

3. Performance Dan Reliability

Juni 2020 Engineering 15

3. Performance Dan Reliability

Namun Arduino mikrokontroler kurang kokoh. Secara desain mereka tidak

Juni 2020 Engineering 16

4. Required Skill Level

Relatif mudah untuk memecahkan masalah dan mendiagnosis kesalahan.

Juni 2020 Engineering 17

4. Required Skill Level

Arduino mikrokontroler di sisi lain membutuhkan penanganan yang

Mikrokontroler juga memerlukan alat khusus (mis. Osiloskop) untuk

Juni 2020 Engineering 18

Demi kesederhanaan dan kemudahan penggunaan oleh semua kelas

Logika tangga menggunakan simbol, alih-alih kata-kata, untuk meniru

Juni 2020 Engineering 19

Juni 2020 Engineering 20

Juni 2020 Engineering 21

Contoh kode berbasis ladder logic / ladder diagram ditunjukkan di atas.

Karena popularitas bahasa pemrograman modern tingkat tinggi baru-baru

Juni 2020 Engineering 22

PLC modern biasanya diprogram melalui perangkat lunak aplikasi

Arduino mikrokontroler di sisi lain diprogram menggunakan bahasa tingkat

Juni 2020 Engineering 23

Mikrokontroler biasanya juga diprogram melalui perangkat lunak aplikasi

Namun pengoperasian program pada PLC sangat mirip dengan

Juni 2020 Engineering 24

Juni 2020 Engineering 25
