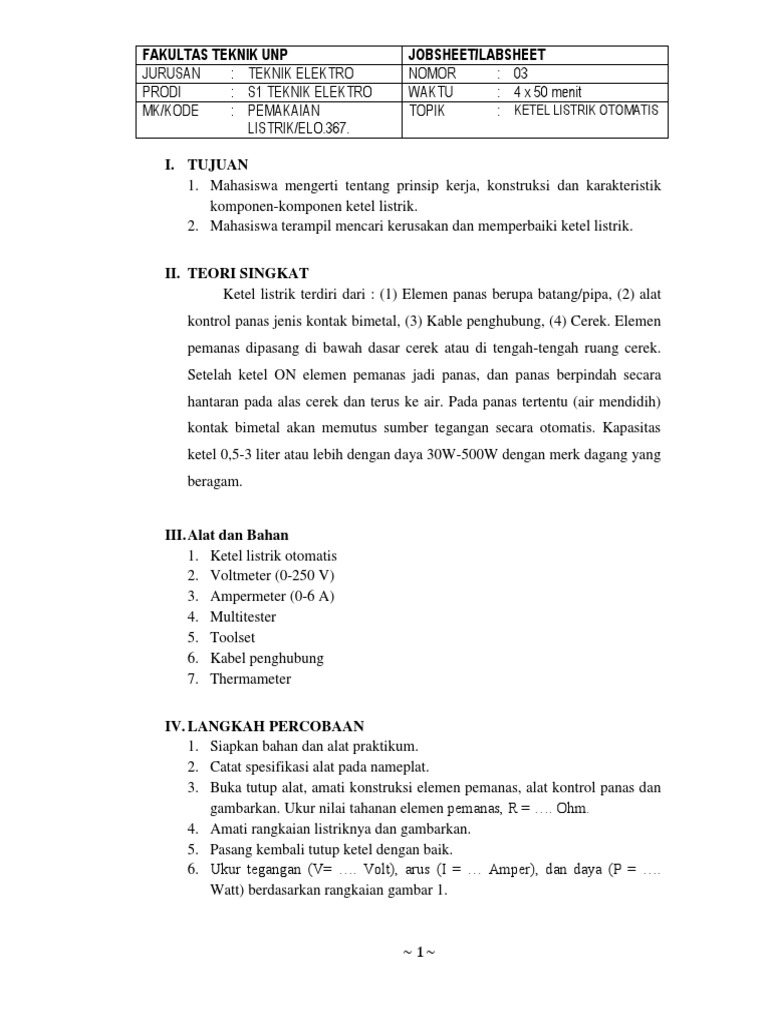

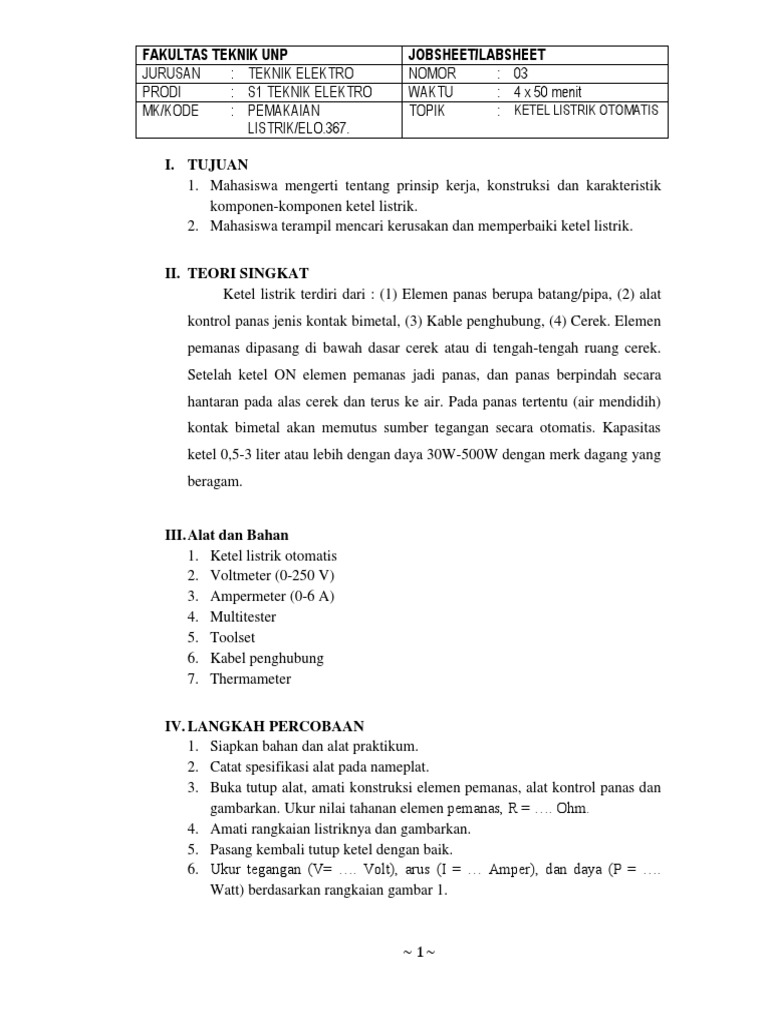

FAKULTAS TEKNIK UNP JOBSHEET/LABSHEET

JURUSAN : TEKNIK ELEKTRO NOMOR : 03

PRODI : S1 TEKNIK ELEKTRO WAKTU : 4 x 50 menit
MK/KODE : PEMAKAIAN TOPIK : KETEL LISTRIK OTOMATIS
LISTRIK/ELO.367.

I. TUJUAN
1. Mahasiswa mengerti tentang prinsip kerja, konstruksi dan karakteristik
komponen-komponen ketel listrik.
2. Mahasiswa terampil mencari kerusakan dan memperbaiki ketel listrik.

II. TEORI SINGKAT

Ketel listrik terdiri dari : (1) Elemen panas berupa batang/pipa, (2) alat
kontrol panas jenis kontak bimetal, (3) Kable penghubung, (4) Cerek. Elemen
pemanas dipasang di bawah dasar cerek atau di tengah-tengah ruang cerek.
Setelah ketel ON elemen pemanas jadi panas, dan panas berpindah secara
hantaran pada alas cerek dan terus ke air. Pada panas tertentu (air mendidih)
kontak bimetal akan memutus sumber tegangan secara otomatis. Kapasitas
ketel 0,5-3 liter atau lebih dengan daya 30W-500W dengan merk dagang yang
beragam.

III. Alat dan Bahan

1. Ketel listrik otomatis
2. Voltmeter (0-250 V)
3. Ampermeter (0-6 A)
4. Multitester
5. Toolset
6. Kabel penghubung
7. Thermameter

IV. LANGKAH PERCOBAAN

1. Siapkan bahan dan alat praktikum.
2. Catat spesifikasi alat pada nameplat.
3. Buka tutup alat, amati konstruksi elemen pemanas, alat kontrol panas dan
gambarkan. Ukur nilai tahanan elemen pemanas, R = …. Ohm.
4. Amati rangkaian listriknya dan gambarkan.
5. Pasang kembali tutup ketel dengan baik.
6. Ukur tegangan (V= …. Volt), arus (I = … Amper), dan daya (P = ….
Watt) berdasarkan rangkaian gambar 1.

~1~
FAKULTAS TEKNIK UNP JOBSHEET/LABSHEET
JURUSAN : TEKNIK ELEKTRO NOMOR : 03
PRODI : S1 TEKNIK ELEKTRO WAKTU : 4 x 50 menit
MK/KODE : PEMAKAIAN TOPIK : KETEL LISTRIK OTOMATIS
LISTRIK/ELO.367.

7. Ukur kenaikan suhu ketel sesuai dengan tabel 1 sampai lampu indikator
mati dan gambarkan grafik ℃ f(t) detik pada kertas milimeter.
8. Amati rangkaian masing-masing komponen ketel listrik mulai dari sumber
masuk/steker sampai keelemen pemanas sesuai urutan pada tabel 2.
Jelaskan cara pemeriksaan dan alat yang digunakan.
9. Laporan

Gambar 1. Rangkaian ketel listrik otomatis

Tabel 1. Data perubahan suhu ketel, ℃ = f (t) detik.

Waktu (detik) Suhu (℃) Arus (Amper) Keterangan
10
20
30
60
Sampai lampu
…dst.
indikator mati

~2~
FAKULTAS TEKNIK UNP JOBSHEET/LABSHEET
JURUSAN : TEKNIK ELEKTRO NOMOR : 03
PRODI : S1 TEKNIK ELEKTRO WAKTU : 4 x 50 menit
MK/KODE : PEMAKAIAN TOPIK : KETEL LISTRIK OTOMATIS
LISTRIK/ELO.367.

Tabel 2. Daftar diagnosa kemungkinan kerusakan dan cara perbaikan ketel listrik otomatis.
NGejala Titik Pemeriksaan Kerusakan Perbaikan
No. Kerusakan
1. Kadang- a. Steker/kabel a. Sambungan a. Kencangkan
kadang penghubung terminal ada baut terminal
bekerja dan yang longgar sambungan
tidak b. Inti kabel b. Ganti kabel
putus di sambungkan
dalam kembali.
b. Thermostat a. Sambungan a. Kencangkan
terminal ada baut terminal
yang longgar sambungan.
2. Tidak a. Steker/ kabel a. Sambungan a. Sambungkan
bekerja penghubung terminal yang kembali
lepas/putus terminal yang
b. Kabel putus. lepas/putus.
b. Ganti kabel
penghubung/sa
mbung kembali.
b. Thermostat a. Sambungan a. Sambungkan
terminal yang kembali
lepas/putus terminal yang
b. Termostat lepas/putus.
rusak b. Perbaiki
termostat atau
ganti tipe yang
sesuai.

~3~
