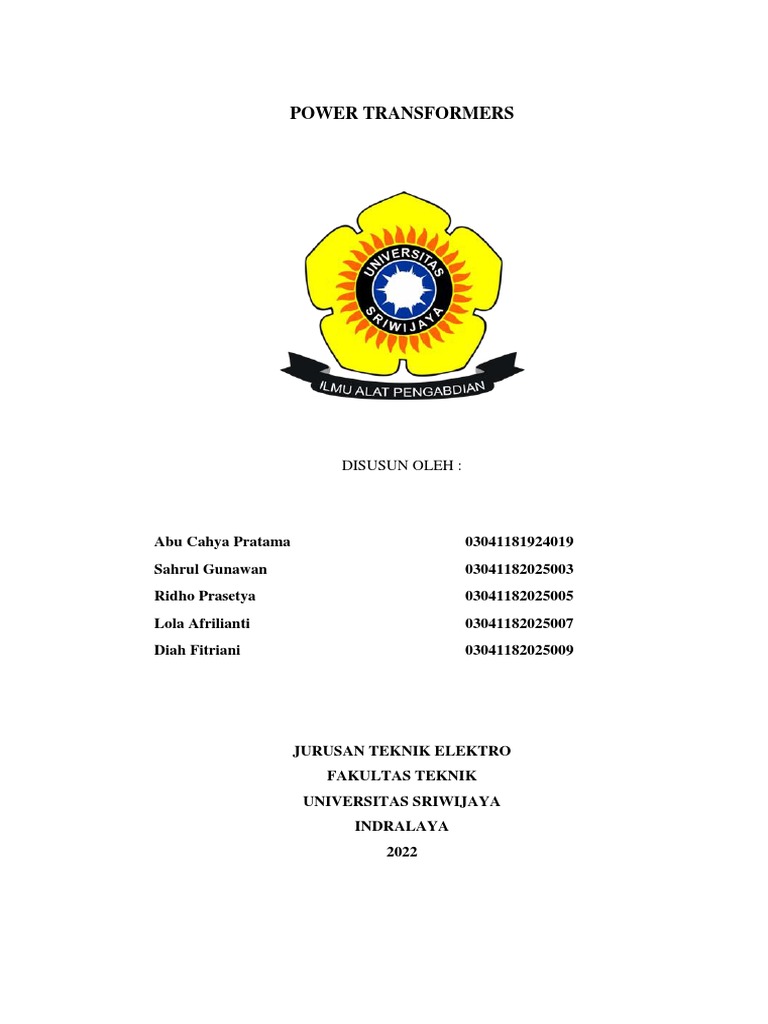

POWER TRANSFORMERS

DISUSUN OLEH :

Abu Cahya Pratama 03041181924019

Sahrul Gunawan 03041182025003
Ridho Prasetya 03041182025005
Lola Afrilianti 03041182025007
Diah Fitriani 03041182025009

JURUSAN TEKNIK ELEKTRO

FAKULTAS TEKNIK
UNIVERSITAS SRIWIJAYA
INDRALAYA
2022
 KATA PENGANTAR

Segala puji dan syukur kita haturkan kepada Allah SWT, karena berkat
Rahmat dan KaruniaNya jugalah makalah transformator daya ini dapat
diselesaikan. Maksud dari penulisan tugas makalah transformator daya ini adalah
untuk melengkapi salah satu syarat menyelesaikan pada Jurusan Teknik Elektro
Fakultas Teknik Universitas Sriwijaya dan agar mahasiswa dapat menyelaraskan
teori yang didapat di bangku kuliah dalam sebuah studi pustaka.
Makalah ini disusun sebagai tugas mata kuliah transformator daya
berdasarkan arahan dan bimbingan dari dosen pembimbing. Dalam penyajian
yang sederhana, makalah ini masih memiliki banyak kekurangan yang disebabkan
oleh keterbatasan ilmu pengetahuan dan wawasan.
Untuk itu, setiap kritik dan saran yang bersifat positif akan diterima
dengan segala kerendahan hati dan lapang dada, karena hal ini merupakan suatu
langkah untuk peningkatan kualitas diri. Ucapan terima kasih yang sebesar
besarnya kepada semua pihak yang telah membantu jalannya makalah
pengetahuan lingkungan ini, mulai dari pelaksanaan hingga penyelesaian laporan
ini.

Indralaya, 8 November 2022

Penulis

I
 DAFTAR ISI

KATA PENGANTAR ....................................................................................... I

DAFTAR ISI ..................................................................................................... II
DAFTAR GAMBAR .......................................................................................III
BAB 1. PENDAHULUAN .................................................................................1
1.1 Latar Belakang Masalah .......................................................................1
1.2 Rumusan Masalah ................................................................................1
1.3 Tujuan Penulisan ..................................................................................1
1.4 Manfaat Penulisan ................................................................................2
BAB 2. PEMBAHASAN ...................................................................................3
2.1 Introduction ..........................................................................................3
2.2 Rating and Classification .....................................................................4
2.3 Short-Circuit Duty ................................................................................5
2.4 Efficiency, Losses, and Regulation ......................................................7
2.5 Construction .........................................................................................8
2.6 Accessory Equipment .........................................................................13
2.7 Inrush Current ....................................................................................17
2.8 Transformers Connected Directly to Generators ................................17
2.9 Modern and Future Developments .....................................................19
BAB 3. PENUTUP ...........................................................................................20
3.1 Kesimpulan .........................................................................................20
DAFTAR PUSTAKA ......................................................................................21

II
 DAFTAR GAMBAR

2.1 Transformator Tiga Fasa ...............................................................................3

2.2 Gaya Radial dan Gaya Aksial pada Belitan Transformator ..........................6
2.3 Skema dari Fase Tunggal Bentuk Inti Kontruksi ...........................................9
2.4 Skema dari Tiga Fase Bentuk Inti Kontruksi ................................................9
2.5 “E”-perakitan, Tambahan dari Gulungan dan Inseri ......................................9
2.6 Skema dari Bentuk Cangkang Fase Tunggal Kontruksi ...............................9
2.7 Terus Menerus Dialihkan Kabel (CTC) ......................................................10
2.8 Menumpuk Pengaturan dari Gulungan di Bentuk Cangkang ......................10
2.9 Aliran Tidak Berarah ...................................................................................11
2.10 Aliran Berarah ...........................................................................................11
2.11 Panekuk Lekok Selama Berliku Proses ......................................................11
2.12 Panekuk Gulungan .....................................................................................11
2.13 Lapisan Gulungan (Lapisan dengan Dua Untaian Luka di Paralel) ..........12
2.14 Berliku Heliks Selama Perakitan ................................................................12
2.15 Dasar Cakram Lekok Tata Letak ...............................................................13
2.16 Ilustrasi Operasi Dasar dan Bagan Koneksi .............................................13
2.17 Pengaturan Umum Sistem Pengawetan Cairan. ........................................15

III
 BAB 1
PENDAHULUAN

1.1 Latar Belakang Masalah

Listrik merupakan energi yang sangat dibutuhkan dalam kehidupan
bermasyarakat. Kebutuhan akan energi listrik saat ini semakin lama semakin
meningkat, sedangkan sumber daya yang dibutuhkan untuk menghasilkan energi
ini semakin berkurang. Oleh sebab itu sangat diperlukan penghematan dalam
pemamfaatannya. Dalam kehidupan sehari-hari kita tidak dapat secara langsung
menggunakan listrik dari PLN hal ini dikarenakan keluaran listrik dari PLN
sangat besar sehingga kita membutuhkan alat yang mampu menurunkan daya
listrik tersebut. Alat yang mampu menurunkan atau pun menaikkan tegangan
seringkali disebut transformator.
Transformator atau sering juga disebut trafo adalah komponen elektronika
pasif yang berfungsi untuk mengubah (menaikkan/menurunkan) tegangang listrik
bolak-balik (AC). Bentuk dasar transformator adalah sepasang ujung pada bagian
primer dan sepasang ujung pada bagiansekunder. Bagian primer dan sekunder
adalah merupakan lilitan kawat yangtidak berhubungan secara elektris. Kedua
lilitan kawat ini dililitkan pada sebuah inti yang dinamakan inti trafo.

1.2 Rumusan Masalah

Rumusan masalah penulisan ini adalah :
1. Apa itu transformator daya?
2. Apa saja kalsifikasi dari transformator daya?
3. Apa saja peralatan pada transformator daya?
4. Bagaimana efisiensi, kerugian, dan regulasi transformator daya?
5. Bagaimana perkembangan transformator daya?

1.3 Tujuan Penulisan

Tujuan dari penulisan makalah ini adalah :
1. Mengetahui transformator daya.
2. Mengetahui bagian-bagian dan kalsifikasi dari transformator daya.

1
 3. Mengetahui komponen dan peralatan pada transformator daya.
4. Mengetahui mengenai efisiensi, kerugian, dan regulasi transformator daya.
5. Mengetahui perkembangan transformator daya kini dan nanti.

1.4 Manfaat Penulisan

Adapun manfaat penulisan makalah ini adalah sebagai pembelajaran bagi
pembaca mengenai prinsip kerja transformator daya, bagian, klasifikasi dan
peralatan transformator daya, efisiensi, kerugian dan regulasi transformator daya.

2
 BAB 2
PEMBAHASAN

2.1 Introduction
ANSI/IEEE mendefinisikan transformator sebagai perangkat listrik statis,
tidak melibatkan bagian yang bergerak terus menerus, yang digunakan dalam
sistem tenaga listrik untuk mentransfer daya antar sirkuit melalui penggunaan
induksi elektromagnetik. Istilah transformator daya digunakan untuk merujuk
pada transformator yang digunakan antara generator dan sirkuit distribusi, dan ini
biasanya dinilai pada 500 kVA ke atas. Sistem tenaga biasanya terdiri dari
sejumlah besar lokasi pembangkitan, titik distribusi, dan interkoneksi di dalam
sistem atau dengan sistem terdekat, seperti utilitas tetangga. Kompleksitas sistem
menyebabkan berbagai tegangan transmisi dan distribusi. Trafo daya harus
digunakan pada masing-masing titik di mana terdapat transisi antara level
tegangan.
Transformator daya tersedia untuk operasi step-up, terutama digunakan
pada generator dan disebut sebagai transformator step-up generator (GSU), dan
untuk operasi step-down, terutama digunakan untuk memberi makan sirkuit
distribusi. Trafo daya tersedia sebagai peralatan satu fasa atau tiga fasa.
Konstruksi transformator tergantung pada aplikasinya. Transformer yang
ditujukan untuk penggunaan dalam ruangan terutama dari jenis kering tetapi juga
dapat direndam dalam cairan. Untuk penggunaan di luar ruangan, transformator
biasanya direndam dalam cairan. Bagian ini berfokus pada transformator luar
ruangan yang terendam cairan, seperti yang ditunjukkan pada Gambar 2.1.

Gambar 2.1 transformator tiga fasa.

3
2.2 Rating and Classfications
2.2.1 Rating (Peringkat)
Transformator diberi peringkat berdasarkan keluaran daya yang mampu
mengalirkan secara kontinu pada tegangan dan frekuensi pengenal yang
ditentukan pada kondisi operasi "biasa" tanpa melebihi batasan suhu internal yang
ditentukan. Insulasi diketahui memburuk dengan kenaikan dalam suhu, sehingga
insulasi yang dipilih untuk digunakan dalam transformator didasarkan pada
berapa lama dapat diharapkan bertahan dengan membatasi suhu operasi.
Temperatur yang diizinkan untuk dicapai oleh insulasi dalam kondisi operasi pada
dasarnya menentukan peringkat keluaran transformator, yang disebut peringkat
kVA. Berdasarkan beberapa standar, nilai kVA dapat mengacu pada daya yang
dapat dimasukkan ke transformator, keluaran pengenal sama dengan masukan
dikurangi rugi-rugi transformator.
Trafo daya telah dikolompokan secara longgar menjadi tiga segmen pasar
berdasarkan rentang ukuran ini tiga segmen yaitu:
1. Trafo daya kecil 500 hingga 7500 kVA
2. Trafo daya sedang 7500 hingga 100 MVA
3. Trafo daya besar 100 MVA ke atas

2.2.2 Kelas Isolasi

Kelas isolasi transformator ditentukan berdasarkan tingkat uji yang
mampu bertahan. Isolasi transformator dinilai oleh BIL, atau tingkat insolasi
impuls dasar, dalam hubungannya dengan peringkat tegangan. Secara internal,
transformator dianggap sebagai sistem isolasi yang tidak dapat memulihkan diri,
sebagian besar terdiri dari bahan selulosa berpori yang diresapi oleh media isolasi
cair. Secara eksternal busing transformator dan, yang lebih penting, peralatan
proteksi lonjakan harus berkoordinasi dengan peringkat transformator untuk
melindungi transformator dari tegangan lebih transien dan lonjakan. Kelas isolasi
standar telah ditetapkan oleh organisasi standar yang menyatakan parameter
pengujian yang akan dilakukan.

4
 2.2.3 Kelas Pendinginan
Karena tidak ada transformator yang benar-benar merupakan
transformator “ideal”, masing-masing akan mengalami sejumlah kehilangan
energi, terutama yang diubah menjadi panas. Metode menghilangkan panas ini
dapat bergantung pada aplikasi, ukuran unit, dan jumlah panas yang perlu
dibuang. Media isolasi di dalam transformator, biasanya minyak, melayani
berbagai tujuan, pertama bertindak sebagai perbedaan antara aliran berarah dan
tidak berarah melalui belitan sehubungan dengan pengaturan belitan. Penggunaan
peralatan bantu seperti kipas dan pompa dengan pendingin, yang disebut sirkulasi
paksa, meningkatkan pendinginan dan dengan demikian nilai transformator tanpa
meningkatkan ukuran fisik unit.
Gulungan dan inti adalah sumber panas utama, meskipun struktur logam
internal dapat bertindak sebagai sumber panas juga. Sangat penting untuk
memiliki saluran dan saluran pendingin yang tepat di dekat sumber panas yang
melaluinya media pendingin dapat mengalir sehingga panas dapat dihilangkan
secara efektif dari transformator. Panas dibawa oleh media isolasi sampai
ditransfer melalui dinding tangki transformator ke lingkungan eksternal. Radiator,
biasanya dapat dilepas, memberikan peningkatan luas permukaan yang tersedia
untuk perpindahan panas secara konveksi tanpa meningkatkan ukuran tangki.
Pada trafo yang lebih kecil, sisi atau sirip tabung integral digunakan untuk
memberikan peningkatan luas permukaan ini. Kipas dapat dipasang untuk
meningkatkan volume udara yang bergerak melintasi permukaan pendingin,
sehingga meningkatkan laju pembuangan panas. Trafo yang lebih besar yang
tidak dapat didinginkan secara efektif menggunakan radiator dan kipas
mengandalkan pompa yang mensirkulasikan oli melalui trafo dan melalui penukar
panas eksternal, atau pendingin, yang dapat menggunakan udara atau air sebagai
media pendingin sekunder.

2.3 Short-Circuit Duty

Kerena sumber ganguan adalah pristiwa transien, ia akan memiliki bentuk
gelombang sinusoidal yang meluruh dengan waktu berdasarkan konstanta waktu

5
dari rangkain ekivalen yang merupakan karakteristik dari pristiwa pensaklaran.
Amplitudo komponen simetris dari gelombang sinus ditentukan rumus:
Isc = Irated/(Zxfmr + Zsys)
Dimana Zxfmr dan Zsys adalah impedansi transformator dan system,
masing-masing dinyatakan dalam perunit transformator, dan Isc dan Irated arus
hubung singkat (gangguan tembus) yang dihasilkan dan arus pengenal
transformator, masing-masing. Seperti ditunjukkan oleh Persamaan di atas, arus
hubung singkat terutama dibatasi oleh impedansi internal transformator, tetapi
dapat dikurangi lebih lanjut dengan impedansi perlengkapan yang berdekatan,
seperti reaktor pembatas arus atau dengan batasan penyaluran daya sistem.
Standar yang ada menentukan besaran maksimum dan durasi arus gangguan
berdasarkan peringkat transformator.

Gambar 2.2 Gaya radial dan gaya aksial pada belitan transformator

Gambar 2.2 mengilustrasikan perbedaan antara gaya radial dan gaya aksial
pada sepasang belitan melingkar. Ketidaksesuaian belitan ampere antara belitan
tidak dapat dihindari — yang disebabkan oleh kejadian seperti rongga belitan
ampere yang disebabkan oleh bagian belitan yang disadap, sedikit ketidaksesuaian
pada panjang belitan masing-masing, atau ketidaksejajaran pusat magnet masing-
masing belitan dan menghasilkan gaya aksial bersih. Gaya aksial bersih ini akan
memiliki efek mencoba memaksa satu belitan ke arah atas dan yang lainnya ke
arah bawah, yang harus ditahan oleh struktur mekanis internal.

6
2.4 Efficiency, Losses, and Regulation
2.4.1 Efisiensi
Trafo daya sangat efisien, biasanya 99,5% atau lebih besar, yaitu rugi
daya sebenarnya biasanya lebih kecil dari 0,5% dari rating kVA pada beban
penuh. Efisiensi diturunkan dari keluaran terukur dan rugi-rugi terjadi pada
transformator. Hubungan dasar untuk efisiensi adalah output di atas input,
yang menurut ke KITA standar menerjemahkan ke
efisiensi = [kVA peringkat/(kVA peringkat + total kerugian)] 100%
dan umumnya berkurang agak dengan meningkat di memuat. Total kerugian
adalah itu jumlah dari itu tanpa beban dan memuat kerugian.

2.4.2 Kerugian
Kerugian tanpa beban adalah dasarnya itu kekuasaan yg dibutuhkan ke
menyimpan itu inti bersemangat. Ini adalah umumnya disebut sebagai "kerugian
inti," dan mereka ada setiap kali unit diberi energi. Kerugian tanpa beban terutama
bergantung pada pada tegangan dan frekuensi, sehingga dalam kondisi
operasional mereka hanya sedikit berbeda dengan sistem variasi. Memuat
kerugian, sebagai itu terminologi mungkin menyarankan, hasil dari memuat arus
mengalir melalui itu transformator. Itu dua komponen dari memuat kerugian
adalah itu I2 R kerugian dan itu berkeliaran, menyimpang kerugian. I2 R kerugian
adalah berdasarkan resistansi dc (arus searah) yang diukur, yang sebagian besar
disebabkan oleh konduktor belitan dan arus pada beban tertentu.

2.4.3 Regulasi
Regulasi didefinisikan sebagai perubahan (kenaikan) tegangan
keluaran yang terjadi ketika beban pada transformator adalah dikurangi dari
dinilai memuat ke Tidak memuat ketika itu memasukkan voltase adalah
dipegang konstan. Dia adalah khas dinyatakan sebagai persentase, atau per
unit, dari tegangan keluaran pengenal pada beban pengenal. Ekspresi umum
untuk itu peraturan bisa menjadi tertulis sebagai:
% peraturan = [(VNL - VFL )/VFL ] 100

7
 di mana VNL adalah tegangan tanpa beban dan VFL adalah tegangan pada
beban penuh. Regulasi tergantung pada karakteristik impedansi
transformator, resistansi (r), dan lebih signifikan lagi reaktansi ac (x), serta
faktor daya beban. Regulasi dapat dihitung berdasarkan transformator
impedansi karakteristik dan itu memuat kekuasaan faktor menggunakan itu
% peraturan = pra + qx + [(px - qr )2 /200]q = SQRT (1 - p2 )
di mana p adalah itu kekuasaan faktor dari itu memuat dan r dan x adalah
menyatakan di ketentuan dari per satuan pada itu transformator basis. Nilai q
dianggap positif untuk faktor daya tertinggal (induktif) dan negatif untuk a
terkemuka (kapasitif) kekuasaan faktor.

2.5 Construction
Konstruksi transformator daya bervariasi di seluruh industri. Pada
dasarnya susunan transformator daya sama dan telah melihat sedikit perubahan
signifikan dalam beberapa tahun terakhir, sehingga beberapa variasi dapat dibahas
disini.
2.5.1 Inti
Inti, yang menyediakan jalur magnetik untuk menyalurkan fluks, terdiri
dari strip tipis bermutu tinggi baja, yang disebut laminasi, yang secara elektrik
dipisahkan oleh lapisan tipis bahan isolasi. Inti persegi panjang digunakan untuk
peringkat yang lebih kecil dan sebagai tambahan transformer digunakan di dalam
sebuah kekuasaan transformator. persegi panjang inti menggunakan sebuah lajang
lebar dari mengupas baja, ketika inti melingkar menggunakan kombinasi lebar
strip yang berbeda untuk memperkirakan penampang lingkaran, seperti: seperti
pada gambar 2.3. Konstruksi bentuk inti , ada jalur tunggal untuk sirkuit
magnetik. Gambar 2.4 menunjukkan skema inti fase tunggal, dengan panah
menunjukkan jalur magnet. Untuk aplikasi fase tunggal, gulungan biasanya dibagi
pada kedua kaki inti seperti yang ditunjukkan. Dalam aplikasi tiga fase, belitan
sebuah tertentu fase adalah khas pada itu sama inti kaki, sebagai bergambar di
gambar 2.4 dibangun terpisah dari inti dan ditempatkan pada kaki inti masing-
masing selama perakitan inti. Gambar 2.5 menunjukkan apa yang disebut sebagai
itu "E"-perakitan dari bentuk inti tiga fase inti selama perakitan. Di bentuk

8
cangkang konstruksi, itu inti menyediakan banyak jalan untuk itu magnetis sirkuit.
Gambar 2.6 adalah skema inti bentuk cangkang fase tunggal, dengan dua jalur
magnet diilustrasikan.

Gambar 2.3 Skema dari Fase Gambar 2.4 Skema dari tiga
tunggal bentuk inti konstruksi. tiga fase bentuk inti konstruksi.

Gambar 2.5 "E"-perakitan, sebelumnya Gambar 2.6 Skema dari

ke tambahan dari gulungan dan insersi bentuk cangkang fase
dari atas kuk. Tunggal kontruksi

2.5.2 Gulungan
Gulungan terdiri dari konduktor pembawa arus yang dililitkan di
sekitar bagian inti, dan ini harus diisolasi dengan benar, didukung, dan
didinginkan agar tahan terhadap kondisi operasional dan pengujian. Istilah
lilitan dan kumparan digunakan secara bergantian dalam diskusi ini.
Tembaga dan aluminium adalah bahan utama digunakan sebagai
konduktor di transformator daya gulungan. Sementara aluminium lebih

9
 ringan dan umumnya lebih murah daripada tembaga. Transposisi untaian
yang tepat membatalkan perbedaan tegangan ini dan menghilangkan atau
sangat mengurangi arus sirkulasi. Variasi dari teknik ini, yang melibatkan
banyak untaian konduktor persegi panjang digabungkan menjadi kabel,
disebut kabel yang ditransposisikan terus menerus (CTC).

Gambar 2.7 terus menerus dialihkan kabel (CTC).

Dalam transformator bentuk-inti, belitan biasanya diatur secara

konsentris di sekitar kaki inti, sebagai belitan yang diturunkan di atas belitan
lain yang sudah ada di kaki inti dari transformator tiga fase. Skema kumparan
yang diatur dalam aplikasi tiga fase ini adalah juga ditunjukkan pada Gambar
2.4. Transformator bentuk cangkang menggunakan susunan konsentris yang
serupa atau berdaun pengaturan, sebagai bergambar pada skema gambar 2.8.

Gambar 2.8 Menumpuk pengaturan dari gulungan di bantuk cangkang.

10
Gambar 2.9 Aliran tidak berarah Gambar 2.10 Aliran berarah

Gambar 2.9 dan 2.10 menunjukkan lekok pengaturan membandingkan

aliran tak berarah dan berarah.

2.5.2.1 Panekuk Gulungan

Beberapa jenis gulungan sering disebut sebagai gulungan
"pancake" karena susunan dari konduktor ke dalam cakram. Gambar 2.11
menggambarkan bagaimana kumparan ini biasanya luka. Jenis ini cocok
untuk pengaturan interleaved yang telah dibahas sebelumnya gambar 2.12.

Gambar 2.11 Panekuk lekok selama Gambar 2.12 Panekuk Gulungan

berliku proses.

2.5.2.2 Lapisan (Barel) Gulungan

Gulungan lapisan (barel) adalah salah satu belitan paling
sederhana di mana konduktor berinsulasi dililit langsung di samping satu
sama lain di sekitar silinder dan spacer. Gambar 2.13 menunjukkan lapisan
berliku selama perakitan itu akan menjadi digunakan sebagai sebuah
mengatur lekok di sebuah LTC transformator.

11
 2.5.2.3 Gulungan heliks
Gulungan heliks juga disebut sebagai gulungan sekrup atau
spiral, dengan masing-masing istilah dicirikan secara akurat konstruksi
kumparan. Gambar 2.14 menunjukkan belitan heliks selama proses
penggulungan. Gulungan heliks sering digunakan untuk aplikasi arus tinggi
ditemui di itu tegangan rendah kelas.
2.5.2.4 Cakram Gulungan
Lilitan piringan dapat melibatkan untaian tunggal atau beberapa
untai konduktor berinsulasi yang dililitkan secara seri cakram paralel dengan
orientasi horizontal, dengan cakram terhubung di bagian dalam atau luar
sebagai a titik persimpangan. Gambar 2.15 menguraikan konsep dasar, dan
gambar 2.16 menunjukkan crossover khas selama proses berliku.

Gambar 2.13 Lapisan gulungan (lajang Gambar 2.14 Berliku heliks

lapisan dengan dua untaian luka di paralel). Selama perakitan

2.5.3 Taps-Turn Perbandingan Pengaturan

Kemampuan untuk mengatur rasio belitan transformator seringkali
diinginkan untuk mengkompensasi variasi dalam tegangan yang terjadi
karena pengaturan transformator dan siklus pembebanan.
Sebagian besar transformator dilengkapi dengan sarana untuk
mengubah jumlah putaran di sirkuit tegangan tinggi, dimana bagian dari
belitan disadap keluar dari sirkuit. Di banyak transformator, ini dilakukan
dengan menggunakan salah satu dari: gulungan utama dan menyadap bagian
atau bagian, seperti yang diilustrasikan oleh gambar 2.15

12
 Gambar 2.15 Dasar cakram lekok tata letak

Gambar 2.16 mengilustrasikan operasi dasar dengan memberikan contoh

skema dan bagan koneksi untuk sebuah transformator yang disuplai dengan LTC
pada sisi tegangan rendah (sekunder). Harus diakui bahwa ada akan ada sedikit
perbedaan dalam skema ini berdasarkan LTC spesifik yang digunakan. Gambar
2.16 juga menunjukkan skema sampel di mana transformator bantu digunakan
antara belitan utama dan LTC untuk membatasi arus melalui mekanisme LTC

Gambar 2.16 mengilustrasikan operasi dasar dengan memberikan contoh skema

2.6 Accessory Equipment

2.6.1 Aksesori
Ada banyak aksesori berbeda yang digunakan untuk memantau dan
melindungi transformator daya, beberapa di antaranya dianggap sebagai fitur

13
standar, dan lainnya digunakan berdasarkan persyaratan lain-lain. Berikut ini
adalah aksesori pada transformator daya, diantaranya yaitu:
a) Indikator Level Cairan
Indikator level cairan merupakan fitur standar pada tangki transformator
berisi cairan, karena media cair sangat penting untuk pendinginan dan insulasi.
Indikator ini biasanya merupakan pengukur berbentuk bulat di sisi tangki, dengan
lengan pelampung dan pelampung yang menggerakkan penunjuk dial saat
ketinggian cairan berubah.
b) Alat Pelepas Tekanan
Pelepas tekanan dipasang pada tangki transformator untuk mengurangi
tekanan internal berlebih yang mungkin menumpuk selama kondisi operasi.
Perangkat ini bertujuan untuk menghindari kerusakan pada tangki. Pada
transformator yang lebih besar, beberapa perangkat pelepas tekanan mungkin
diperlukan karena banyaknya minyak.
c) Indikator Suhu Cairan
Indikator suhu cairan mengukur suhu cairan internal pada titik dekat
bagian atas cairan menggunakan probe yang dimasukkan ke dalam sumur dan
dipasang melalui sisi tangki transformator.
d) Indikator Temperatur Belitan
Metode simulasi temperatur belitan digunakan untuk memperkirakan titik
terpanas dalam belitan. Perkiraan diperlukan karena kesulitan yang terlibat dalam
mengukur suhu belitan secara langsung. Metode yang diterapkan pada trafo daya
melibatkan trafo arus, yang ditempatkan untuk menimbulkan arus yang sebanding
dengan arus beban yang melalui trafo. Trafo arus mengumpankan sirkuit yang
pada dasarnya menambahkan panas ke pembacaan suhu cairan atas, yang
mendekati pembacaan yang memodelkan suhu belitan. Metode ini bergantung
pada desain atau data uji perbedaan suhu antara cairan dan belitan, yang disebut
gradien belitan.
e) Relai Tekanan Mendadak
Relai tekanan mendadak (atau cepat) dimaksudkan untuk menunjukkan
peningkatan cepat dalam tekanan internal yang dapat terjadi bila ada gangguan

14
internal. Relai ini dapat dipasang di bagian atas atau samping transformator, atau
dapat beroperasi di ruang cair atau gas.
f) Pengering Dehidrasi Breather
Breather pengering menggunakan bahan seperti gel silika untuk
memungkinkan udara masuk dan keluar tangki, menghilangkan kelembapan saat
udara melewatinya. Sebagian besar tangki agak bebas bernapas, dan perangkat
semacam itu, jika dirawat dengan baik, memungkinkan tingkat kontrol atas
kualitas udara yang masuk ke trafo.

2.6.2 Sistem Pelestarian Cairan

Ada beberapa metode untuk mempertahankan sifat cairan transformator
dan struktur insulasi terkait yang ditembusnya. Sistem pengawetan berusaha untuk
mengisolasi lingkungan internal transformator dari lingkungan eksternal
(atmosfer) sambil memahami bahwa tingkat interaksi tertentu, atau "pernapasan",
diperlukan untuk mengakomodasi variasi tekanan yang terjadi dalam kondisi
operasional, seperti ekspansi dan kontraksi. cair dengan suhu. Sistem pernapasan
bebas, di mana cairan terpapar ke atmosfer, tidak lagi digunakan. Metode yang
paling umum digunakan diuraikan sebagai berikut dan diilustrasikan pada gambar
berikut

Gambar 2.17 Pengaturan umum sistem pengawetan cairan.

 Sistem tangki tertutup memiliki interior tangki yang disegel dari atmosfer
dan mempertahankan lapisan gas —ruang atau bantalan gas — yang
berada di atas cairan. Volume gas-plus-cair tetap konstan. Tekanan
internal negatif dapat terjadi dalam sistem tangki tertutup pada beban yang

15
 lebih rendah atau suhu dengan tekanan positif saat beban dan suhu
meningkat.
 Sistem tekanan positif melibatkan penggunaan gas inert untuk
mempertahankan tekanan positif di ruang gas. Gas inert, biasanya dari
botol nitrogen terkompresi, disuntikkan secara bertahap ke dalam ruang
gas ketika tekanan internal turun di luar jangkauan.
 Sistem konservator (tangki ekspansi) digunakan baik dengan ataupun
tanpa kantung udara, juga disebut kandung kemih atau diafragma, dan
melibatkan penggunaan tangki tambahan yang terpisah. Tangki
transformator utama terisi penuh dengan cairan; tangki tambahan terisi
sebagian; dan zat cair memuai dan kontrak di dalam tangki tambahan.
Tangki tambahan diizinkan untuk "bernapas", biasanya melalui
pernapasan dehidrasi. Penggunaan kantong udara di tangki tambahan
dapat memberikan pemisahan lebih lanjut dari atmosfer.
a) Relai “Buchholz”
Pada transformator daya yang menggunakan sistem pengawetan cairan
konservator, relai “Buchholz” dapat dipasang di perpipaan antara tangki
transformator utama dan konservator. Tujuan dari relay Buchholz adalah untuk
mendeteksi gangguan yang mungkin terjadi pada transformator. Salah satu mode
operasi didasarkan pada pembangkitan gas dalam transformator selama gangguan
internal kecil tertentu. Gas menumpuk di relai, menggantikan cairan di relai,
sampai volume tertentu dikumpulkan, di mana pelampung menggerakkan kontak
atau sakelar. Modus operasi lain melibatkan peningkatan tekanan yang tiba-tiba di
tangki transformator utama, suatu tanda kesalahan besar pada transformator.
Peningkatan tekanan seperti itu memaksa cairan mengalir melalui pipa antara
tangki utama dan konservator, melalui relai "Buchholz", yang menggerakkan
kontak atau sakelar lain.
b) Relai Akumulator Gas
Perangkat pendeteksi gas lainnya menggunakan sistem perpipaan dari
bagian atas transformator ke relai akumulator gas. Gas yang dihasilkan dalam
transformator disalurkan ke relai akumulator gas, di mana mereka menumpuk
sampai volume tertentu dikumpulkan, menggerakkan kontak atau sakelar.

16
2.7 Inrush Current (Arus Masuk)
Inrush current adalah arus transient dengan amplitude tinggi yang terjadi
pada saat transformator daya diberikan power. Inrush current transformator daya
merupakan arus yang muncul ketika dilakukan penghubungan transformator
dengan sumber tegangan untuk pertama kalinya. Arus masuk (Inrush Current) ini
dapat mengakibatkan kerusakan isolasi transformator sehingga memperpendek
umur transformator, kesalahan operasi relai proteksi dan buruknya kualitas daya
pada sistem tenaga listrik.
Ketika transformator dimatikan, sejumlah fluks sisa tetap berada di inti
karena sifat-sifat bahan inti magnetik. Fluks sisa dapat mencapai 50 hingga 90%
dari fluks operasi maksimum, tergantung pada jenis baja inti. Ketika tegangan
diterapkan kembali ke transformator, fluks yang diperkenalkan oleh tegangan
sumber ini dibangun di atas yang sudah ada di inti. Untuk mempertahankan
tingkat fluks di teras ini, yang dapat masuk ke dalam kisaran saturasi baja inti,
transformator dapat menarik arus dengan baik melebihi arus beban penuh
pengenal transformator. Tergantung pada desain transformator, besarnya lonjakan
arus ini dapat berkisar antara 3,5 hingga 40 kali arus beban penuh pengenal.
Bentuk gelombang arus masuk mirip dengan gelombang sinus, tetapi
sebagian besar condong ke arah positif atau negatif. Arus masuk ini mengalami
pembusukan, sebagian karena rugi-rugi yang memberikan efek peredam. Namun,
arus dapat tetap jauh di atas arus pengenal untuk banyak siklus. Arus masuk ini
dapat berpengaruh pada pengoperasian relai dan sekering yang terletak pada
sistem di dekat transformator. Perkiraan yang layak dari arus masuk memerlukan
informasi rinci mengenai desain transformator, yang mungkin tersedia dari
pabrikan tetapi biasanya tidak tersedia untuk insinyur aplikasi. Nilai sebenarnya
untuk arus masuk tergantung pada di mana dalam gelombang tegangan sumber
operasi pensaklaran terjadi, momen pembukaan mempengaruhi besaran fluks sisa,
dan momen penutupan mempengaruhi fluks baru.

2.8 Transformers Connected Directly to Generators

Transformator daya yang terhubung langsung ke generator dapat
mengalami kondisi eksitasi dan hubung singkat di luar persyaratan yang

17
ditentukan oleh standar ANSI/IEEE. Pertimbangan desain khusus mungkin
diperlukan untuk memastikan bahwa transformator daya mampu menahan panas
abnormal dan aspek mekanis yang dapat diciptakan oleh kondisi tersebut.
Pembangkit tipikal biasanya dirancang sedemikian rupa, dimana dua
sumber independen diperlukan untuk mensuplai beban tambahan dari setiap
generator. Transformator daya yang terlibat dapat dibagi menjadi tiga sub
kelompok dasar berdasarkan spesifikasinya aplikasi:
a) Unit transformer (UT) yang terhubung langsung ke sistem.
b) Station service transformers (SST) yang menghubungkan sistem
langsung ke beban tambahan generator.
c) Unit auxiliary transformers (UAT) yang menghubungkan
generator langsung ke beban tambahan generator.
UAT (Unit auxiliary transformers) biasanya akan mengalami tekanan
operasional yang paling parah. Abnormal kondisi tersebut ditemukan sebagai
akibat dari beberapa kejadian dalam pengoperasian pembangkit. Contoh gangguan
yang terjadi antara UAT dan pemutus yang menghubungkannya ke beban
tambahan diumpankan oleh dua sumber, baik melalui UT dari sistem dan dari
generator itu sendiri. Setelah kesalahan terdeteksi, UAT akan memutuskan UT
dari sistem dan untuk menghapus eksitasi pembangkit. Hilangnya beban pada
generator ini dapat mengakibatkan tegangan menjadi lebih tinggi pada generator,
lalu mengakibatkan peningkatan kontribusi arus ke gangguan. Gangguan akan
terus berlangsung untuk periode waktu yang bergantung pada karakteristik
penurunan arus gangguan generator. Mengakibatkan eksitasi berlebih dari UAT
yang terhubung ke bus generator. Jika kesalahan terjadi antara UAT dan pemutus
yang menghubungkannya ke beban tambahan selama periode eksitasi berlebih, hal
tersebut melebihi kemampuan termal dan mekanik UAT. Selain itu, paralel
nonsinkron dari UAT dan SST dapat menciptakan arus sirkulasi tinggi yang dapat
melebihi kemampuan mekanik transformator.
Pertimbangan dalam desain transformator UAT dilakukan untuk
memperhitungkan kemungkinan abnormal pada kondisi operasi. Pertimbangan
desain tersebut termasuk menurunkan kerapatan fluks inti pada tegangan pengenal
untuk memungkinkan operasi pada V/Hz yang lebih tinggi tanpa saturasi inti,

18
serta meningkatkan desain margin kemampuan menahan mekanis dari belitan
untuk memperhitungkan kemungkinan kesalahan terjadi selama periode eksitasi
berlebihan. Kapasitas termal transformator juga dapat ditingkatkan untuk
mencegah panas berlebih karena peningkatan arus.

2.9 Modern and Future Developments

2.9.1 High-Voltage Generator
Karena listrik dihasilkan pada tingkat tegangan yang terlalu rendah untuk
dapat ditransmisikan secara efisien dalam jarak yang sangat jauh oleh karena itu
transformator step-up diperlukan di generator. Dengan perkembangan teknologi
pada saat ini, telah dikembangkan kabel tegangan tinggi dan generator tegangan
tinggi, yang disebut PowerformerTM (Generasi ABB, Västerås, Swedia), yang
akan menghilangkan kebutuhan akan transformator GSU dan peralatan terkait.
Powerformer ini dikabarkan dirancang untuk menghasilkan tenaga pada level
tegangan antara 20 kV dan 400 kV untuk memenuhi kebutuhan jaringan transmisi
secara langsung.

2.9.2 High-Temperature Superconducting (HTS) Transformer

Teknologi konduktor sedang diterapkan pada transformator daya dalam
pengembangan transformator superkonduktor suhu tinggi (HTS). Dalam
transformator HTS, tembaga dan aluminium di gulungan akan digantikan oleh
superkonduktor. Menggunakan superkonduktor dalam transformator memerlukan
kemajuan dalam pendinginan, khususnya teknologi pendinginan yang diarahkan
untuk digunakan dalam transformator. Media pendingin yang dominan dalam
pengembangan HTS adalah nitrogen cair, media lain masih diteliti lebih lanjut.
Transformer yang dibuat menggunakan teknologi HTS dilaporkan akan
lebih kecil dan lebih ringan, dan mereka akan mampu mengalami keadaan
kelebihan beban tanpa mengalami "kehilangan nyawa" karena degradasi insulasi,
dengan menggunakan lebih banyak cairan pendingin yang dapat diganti. Trafo
HTS akan memiliki kelebihan dari trafo konvensional karena fakta bahwa
resistansi dalam superkonduktor hampir nol, sehingga menghilangkan komponen
kerugian beban.

19
 BAB 3
PENUTUP

3.1 Kesimpulan
1. ANSI / IEEE mendefinisikan transformator sebagai perangkat listrik statis,
yang tidak melibatkan gerakan bagian yang terus menerus. Transformator
digunakan dalam sistem tenaga listrik untuk mentransfer daya antar sirkuit
melalui penggunaan induksi elektromagnetik antara generator dan sirkuit
distribusi, dan biasanya bernilai 500 kVA ke atas.
2. Trafo daya telah dikolompokan secara longgar menjadi tiga segmen pasar
berdasarkan rentang ukuran ini tiga segmen yaitu: Trafo daya kecil 500
hingga 7500 kVA, Trafo daya sedang 7500 hingga 100 MVA, dan Trafo
daya besar 100 MVA ke atas.
3. Trafo daya sangat efisien, biasanya 99,5% atau lebih besar, yaitu rugi daya
sebenarnya biasanya lebih kecil dari 0,5% dari rating kVA pada beban
penuh.
4. Ada banyak aksesori berbeda yang digunakan untuk memantau dan
melindungi transformator daya, beberapa di antaranya adalah : Indikator
level cairan, alat pelepas tekanan, indikator suhu cairan, indiaktor
temperatur belitan, dan relai tekanan mendadak.
5. Pertimbangan desain khusus mungkin diperlukan untuk memastikan
bahwa transformator daya mampu menahan panas abnormal dan aspek
mekanis yang dapat diciptakan oleh kondisi tersebut.

20
 DAFTAR PUSTAKA

American National Standard for Transformers — 230 kV and below 833/958

through 8333/10417 kVA, Single-Phase; and 750/862 through
60000/80000/100000 kVA, Three-Phase without Load Tap Changing; and
3750/4687 through 60000/80000/100000 kVA with Load Tap Changing
— Safety Requirements, ANSI C57.12.10-1997, National Electrical
Manufacturers Association, Rosslyn, VA, 1998.
Bean, R.L., Chackan, N., Jr., Moore, H.R., and Wentz, E.C., Transformers for the
Electric Power Industry, McGraw-Hill, New York, 1959.
Gebert, K.L. and Edwards, K.R., Transformers, 2nd ed., American Technical
Publishers, Homewood, IL, 1974.
Goldman, A.W. and Pebler, C.G., Power Transformers, Vol. 2, Electrical Power
Research Institute, Palo Alto, CA, 1987.
Hobson, J.E. and Witzke, R.L., Power Transformers and Reactors, Electrical
Transmission and Distribution Reference Book, 4th ed., Central Station
Engineers of the Westinghouse Electric Corporation, Westinghouse
Electric, East Pittsburgh, PA, 1950, chap. 5.
IEEE, Guide for Transformers Directly Connected to Generators, IEEE C57.116-
1989, Institute of Electrical and Electronics Engineers, Piscataway, NJ,
1989.
IEEE, Standard General Requirements for Liquid-Immersed Distribution, Power,
and Regulating Transformers, IEEE C57.12.00-1999, Institute of
Electrical and Electronics Engineers, Piscataway, NJ, 1999.
IEEE, Standard Terminology for Power and Distribution Transformers,
ANSI/IEEE C57.12.80-1978, Institute of Electrical and Electronics
Engineers, Piscataway, NJ, 1998.
Leijon, M., Owman, O., Sörqvist, T., Parkegren, C., Lindahl, S., and Karlsson, T.,
Powerformer–: A Giant Step in Power Plant Engineering, presented at
IEEE International Electric Machines and Drives Conference, Seattle, WA, 1999.
Mehta, S.P., Aversa, N., and Walker, M.S., Transforming transformers, IEEE
Spectrum, 34, 7, 43–49, July 1997.

21
