Nama : Muhamad Abdullah M

NIM : 1920201011
Kelas : 7A2(malam)
Matkul : Teknik Kontrol Alat DanMesin
SOAL
1. Jelaskan perbedaan motor listrik satu phase dan tiga phase!
Jawaban : Pada umumnya motor listrik satu phase dan motor listrik tiga phase
terdapatperbedaanbaikdarisegivisualmaupunkomponentambahanpadamotorlistrik
induksi.Motorlistriksatuphasehanyamemlikisatugulunganpadastatoryangbekerja
secara gaya medan magnet pada arus listrik 220 VAC hingga 240 VAC. Kemudian
pada motor listrik tiga phase memiliki kemampuan daya yang lebih tinggi dari motor
listrik satu phase karena medan magnet yang berputar dihasilkan oleh sumber tiga
phase, kapasitas kemampuan arus listrik yang digunakan oleh motor tiga phase yaitu
380 VAC hingga 400 VAC

2. Uraikan jenis-jenis motor listrik satu phase!

Jawaban : berikut merupakan beberapa jenis motor listrik satu phase :

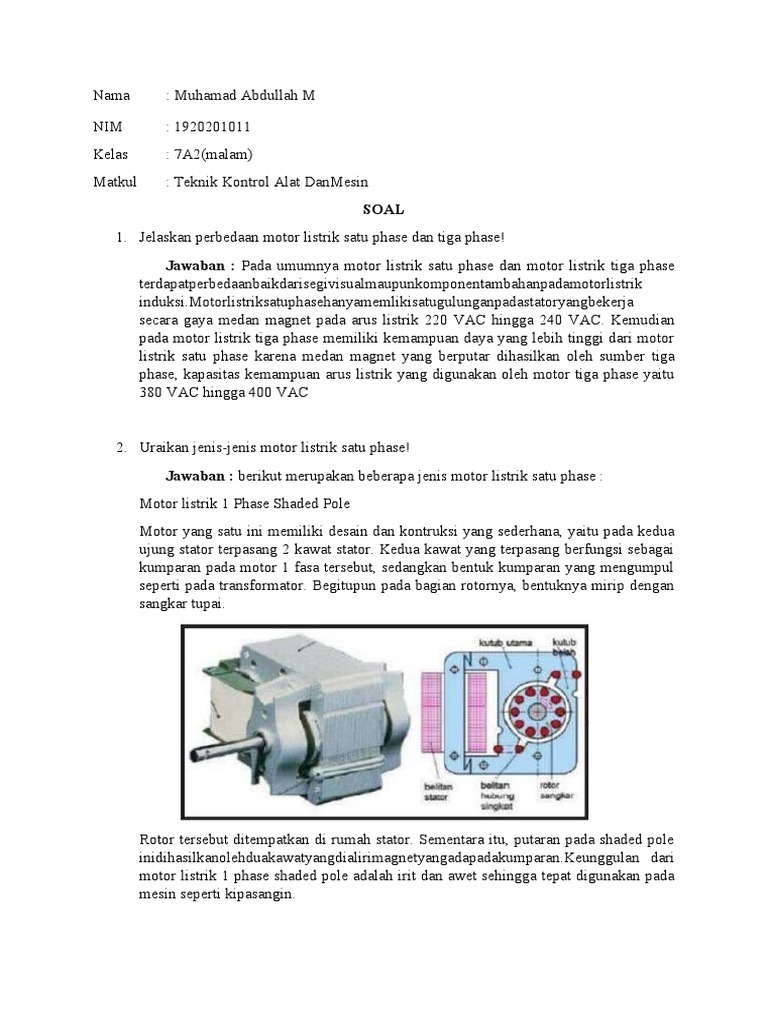

Motor listrik 1 Phase Shaded Pole
Motor yang satu ini memiliki desain dan kontruksi yang sederhana, yaitu pada kedua
ujung stator terpasang 2 kawat stator. Kedua kawat yang terpasang berfungsi sebagai
kumparan pada motor 1 fasa tersebut, sedangkan bentuk kumparan yang mengumpul
seperti pada transformator. Begitupun pada bagian rotornya, bentuknya mirip dengan
sangkar tupai.

Rotor tersebut ditempatkan di rumah stator. Sementara itu, putaran pada shaded pole
inidihasilkanolehduakawatyangdialirimagnetyangadapadakumparan.Keunggulan dari
motor listrik 1 phase shaded pole adalah irit dan awet sehingga tepat digunakan pada
mesin seperti kipasangin.
Motor listrik 1 Phase Kapasitor
Motor listrik 1 fasa ini dioperasikan dengan mengandalkan kedua kumparan yang ada
di dalamnya. Kumparan yang pertama adalah kumparan utama, sedangkan kumparan
kedua adalah kumparan bantu. Ukuran kumparan utama biasanya akan lebih besardari
kumparanbantunya.

Meskipun berukuran lebih kecil, kumparan bantu memiliki jumlah kumparan yang
lebihbanyak.Motorlistrik1fasajenisinidilengkapidengankapasitoruntukmembantu
kumparan bantu. Motor listrik 1 phase jenis kapasitor ini umumnya dipakai pada
peralatan rumah tangga seperti kulkas, mesin cuci, juga pompa air. Motor ini akan
memiliki arus start 2 kali lebih besar sebelum menjadistabil.

Motor Listrik 1 Phase Universal

motor universal yang mempunyai 2 tenaga sekaligus. Tenaga yang pertama dihasilkan
olehstator,sedangkantenagakeduadihasilkanolehbagiarotornya.Motorlistrik1fasa
universal ini merupakan motor yang bisa menghasilkan tenaga paling besar dengan
kecepatan paling tinggi juga. Hanya saja, justru karena itulah, motor jenis ini butuh
daya lebihbesar.
Contoh peralatan yang menggunakan jenis motor listrik 1 fasa universal adalah mesin
gerindatangan,borlistrik,mixer,danmasihbanyaklagi.Mesinlistrik1fasauniversal harus
sering dirawat, terutama pada bagian sikatkarbonnya
3. Jelaskan cara kerja motor listrik tiga phase hubungan bintang dengan segitiga!
Jawaban : berikut merupakan jenis hubungan start delta motor listrik tiga phase :

Hubungan bintang
Pada motor tiga phase 15 HP yaitu ketika kondisi tegangan R S T masing-masing
terhubung pada U1 V1 W1 kemudian U2 V2 W2 terhubung (couple) maka tegangan
pada setiap coil kumparan U V W memiliki daya arus listrik sebesar 220 VAC hingga
240 VAC dengan 1450 rpm akan tetapi torsi tidak maksimum pada motor akan tetapi
memliki kelebihan yaitu dengan lonjakan arus starter awal yang tidak terlalu tinggi
motor listrik 3 phase dapat digunakan oleh mesin dengan beban torsi yang ringan.
Hubungan delta
Pada motor tiga phase 15 HP yaitu ketika kondisi tegangan R S T masing-masing
terhubung pada U1 V1 W1 dan V2 W2 U2 maka tegangan pada setiap coil kumparan
UVWmemilikidayaaruslistriksebesar380VAChingga415VACdengan1450rpm pada
sambungan delta motor akan bekerja dengan torsi maksimumnya akan tetapi lonjakan
arus listrik pada stater awal sebesar 4-6 kali dari ampere maksimum motor merupakan
salah satu kekurangan motor tiga phase yang dihubung secara sambungan delta.
4. Gambarkan kontruksi motor listrik tiga phase!
Jawaban : Pada gambar dibawah terdapat beberapa komponen motor seperti :

 Bagian yang tetap , disebutStator

 Bagian yang bergerak , disebutRotor
 Rangka adalah rangka tuang atau bajatuang
 Inti stator yang berupa lembaran baja khusus yang dilaminasi untuk mengurangi
kerugianintidariaruspusardandipreslangsungpadarangkaintistatordibuatalur-alur pada
bagian dalam yang melingkar untuk penempatkan belitan / kumparanstator
 Belitanstatorterdiritigabelitanyangidentikdenganbelitanfasadanditempatkanpada 120
derajat listrik disekeliling stator. Masing-masing belitan terdiri dari sejumlah
kumparan yang dihubungkan seri dan menghasilkan jumlah kutub perfasa yang
dibutuhkan

5. Uraikan kelebihan dan kelemahan motor listrik tiga phase!

Jawaban : berikut merupakan kelebihan dan kekurangan :
Kelebihan
 Lebih efisien. Sebagaimana dijelaskan bahwa listrik 3 fasa akan mengeluarkan
arus yang lebihringan.
 Lebihbertenaga.Iniadalahyangpalingutama.Mesinyangmenggunakan3fasa akan
berenergi lebih besar karena dialiri dengan 3 fasa berbeda gelombang
sekaligus
 Lebih mudah diutak atik. Pada umumnya sebuah motor listrik 3 fasa memiliki
6 terminal meskipun ada yang 3 terminal
 Kekurangan
 Kelemahan lain pada motor listrik 3 fasa adalah penggunaannya yang masih
kurang umum dimasyarakat. Meskipun berjenis standar motor listrik 3 phasa
hanya digunakandiindustri-industri.
 Selainitumotorlistrik3fasaselalulebihmahaldibandingdenganmotorlistik 1fasa.
 Untuk menjalankan sebuah motor listrik 3 fasa diharuskan dibentuk sebuah
rangkaian kontrol (kendali) agar penggunaannyaOptimal

6. Jelaskan fungsi RESET pada rangkaian kontrol motor!

Jawaban:RESETpadarangkaiankontrolmotorlistriksangatlahpentingsebagai
pengaman agar semua rangkaian bekerja dengan baik dan menjaga operator
terhadap hal yang tidak diinginkan seperti kecelakaan kerja. Berikut merupakan
fungsi RESET yang digunakan pada rangkaian kontrol motor yaitu:
1. Adanya sebuah hubung singkat atau konsleting aruslistrik.
2. Motor listrik terjadi berhenti mendadak sebab arus start terlalubebas.
3. Terjadinya beban mekanik yang terlalu besar, contohnya bearing pada salah
satu motor macet ataubermasalah.
4. Terjadinya human eror operator saatpengoprasian
