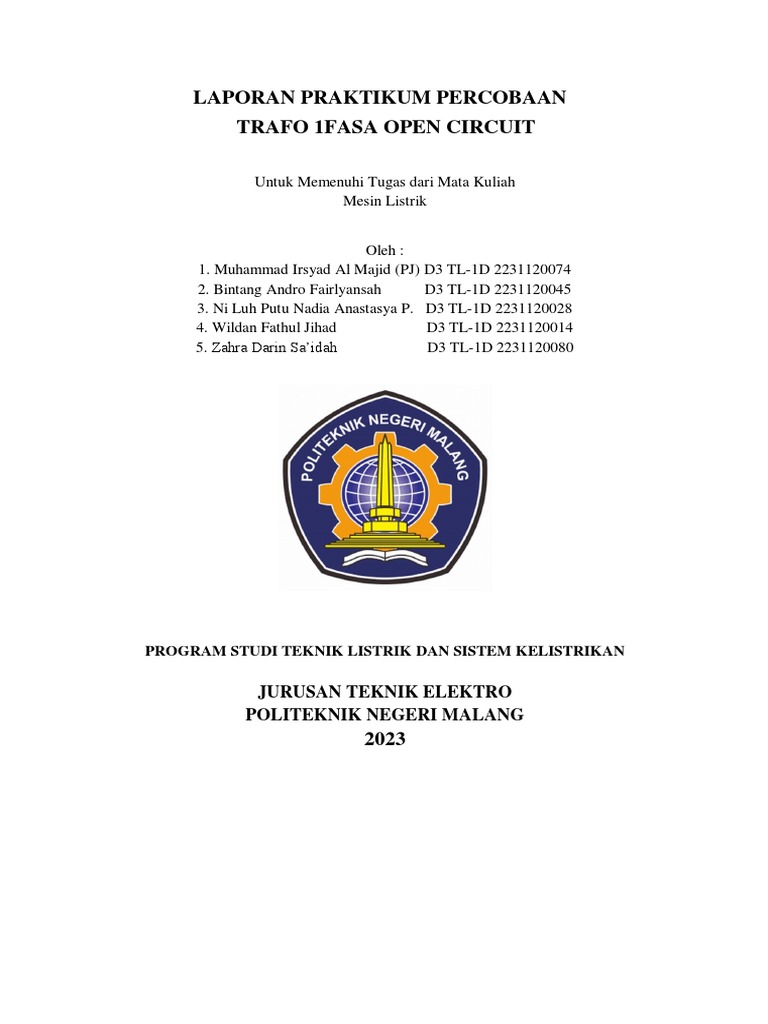

LAPORAN PRAKTIKUM PERCOBAAN

TRAFO 1FASA OPEN CIRCUIT

Untuk Memenuhi Tugas dari Mata Kuliah

Mesin Listrik

Oleh :
1. Muhammad Irsyad Al Majid (PJ) D3 TL-1D 2231120074
2. Bintang Andro Fairlyansah D3 TL-1D 2231120045
3. Ni Luh Putu Nadia Anastasya P. D3 TL-1D 2231120028
4. Wildan Fathul Jihad D3 TL-1D 2231120014
5. Zahra Darin Sa’idah D3 TL-1D 2231120080

PROGRAM STUDI TEKNIK LISTRIK DAN SISTEM KELISTRIKAN

JURUSAN TEKNIK ELEKTRO

POLITEKNIK NEGERI MALANG
2023
1. Tujuan Percobaan
1. Memahami prinsip dasar suatru Transformator satu fasa beban nol.

2. Menentukan parameter rugi inti trafo 1 fasa (Rc & Xm)

3. Menentukan pengaruh tegangan supplay terhadap rugi trafo.

4. Menentukan rugi inti trafo saat tegangan nominal & angka transformasi 1 fasa

2. Teori Dasar
Pada percobaan open circuit trafo yang dicari hanya rugi besi (pfe) pada inti trafo
beserta parameternya. Hal ini dapat dilaksanakan menggunakan asumsi berikut :
a. Besarnya rugi tembaga/belitan pada sisi sekunder diabaikan karena trafo dalam
keadaan open circuitmaka besarnya arus yang mengalir pada sisi sekunder sama
dengan 0 (I2=0) sehingga besanya rugi tembaga pada sisi sekunder sama dengan 0
b. Dalam keadaan tanpa beban arus yang mengalir sangat kecil, karena sangat
kecil rugi kumparan maka dapat diabaikan dan nilai yang terukur adalah nilai rugi
inti karena I1=I0 hal ini dikarenakan pada saat trafo dalam keadaan open circuit
maka besarnya I2=0 sehingga :

− I1 = I0+I2
− I2 = 0 maka I1=I0

Besar dari I0 akan sangat kecil dibandingkan arus nominal dari trafo (5% - 10%
In) maka dari itu besarnya rugi tembaga pada sisi primer dapat diabaikan.
Besarnya I0 sangat tergantung pada besarnya tegangan supply (V1) jika V1
berubah maka I0 akan berubah pula sehingga rugi inti juga berubah. Dari hasil
pengukuran daya (P), tegangan V1 dan arus I0 maka parameter rugi inti dapat
didapatkan dengan menggunakan perhitungan sebagai berikut :

P = V . I0 . Cos0 → Cos0 = P/V . I0

Ic = I0 . Cos0 → Rc = V/Ic

Im = I0 . Sin0 → Xm = V/Im
Untuk mengetahui besarnya rugi inti dapat diketahui dari hasil pembacaan watt
meter pada rangkaian dan untuk menentukan angka transformasi dari trafo dapat
menggunakan rumus (a = V1/V2)

3. Prosedur Percobaan
a) Gambar Percobaan
b) Alat dan Bahan
1. Trafo 1 Fasa De Lorenzo 220-380V/2x110;500 VA : 1 buah

2. Voltmeter : 1 buah
3. Amperemeter : 1 buah

4. Wattmeter : 1 buah
5. Kabel penghubung : secukupnya

c) Langkah Percobaan
1. Menentukan rugi inti, parameter rugi inti & angka transformasi transformator

a. Buatlah rangkaian percobaan seperti gambar rangkaian percobaan diatas.

b. Atur range pengukuran pada alat ukur pada range yang terbesar jika besaran
yang diukur belum diprediksi.

c. Atur tegangan supply 110 volt sampai mencapai tegangan nominal dari trafo
yang dipakai yaitu trafo step down.
d. Ukur & catat semua hasil pengukuran yang dari semua alat ukur yang dipakai
dalam percobaan.

e. Jika pengukuran sudah selesai maka atur tegangan supply menuju 0 volt &
kemudian OFF kan tegangan supply tersebut.
f. Tentukan besarnya rugi inti dari trafo yang digunakan dalam percobaan
dengan menggunakan rumus sebagai berikut

P = V . I0 . Cos0 → Cos0 = W/V . I0

Ic = I0 . Cos0 → Rc = V/Ic

Im = I0 . Sin0 → Xm = V/Im
 𝐕𝟏
g. Hitung besarnya angka transformasi dengan rumus 𝐚 = 𝐕𝟐 dan parameter
rugi inti dari trafo yang digunakan dalam percobaan.

2. Menentukan Pengaruh tegangan supply terhadap rugi inti trafo

a. Menentukan pengaruh tegangan supply terhadap rugi inti trafo dapat dihitung
dengan menggunakan rumus :
Pec = Pe x P1ɵ x Pec-t

Dimana :
Pec : Rugi – rugi arus eddy ( kW )
Pe : Rugi – rugi arus eddy ( p.u )
Pec-t : Nilai standar transformator

b. Menentukan pengaruh tegangan supply terhadap rugi inti trafo

 Persiapkan alat perco baan.

 P e r i k s a d a n k a l i br a s i a l a t ya n g a k a n d i g u na k a n.

 Ra ngka ila h p era lat a n se su a i de nga n g a mba r

 Pasanglah voltmeter, amperemeter dan wattmeter sesuai pada rangkaian

gambar

 Sisi tegangan tinggi atau sisi sekunder dibiarkan terbuka (beban nol).

 M a s u k k a n t e g a n g a n V 1 1 1 0 V ( t e g a ng a n no m i n a l) p a d a
t e r m i n a l s i s i primer Catat daya input beban nol (W1) pada
wattmeter, arus beban nol (I1) padaamperemeter dan tegangan V 1serta
V2 pada voltmeter pada table 1
 Olah data yang diperoleh sehingga menghasilkan Rc dan Xm
 Secara berkala ubahlah regulasi tegangan, mulai dari 0 sampai
dengan48 volt dan begitu pula sebaliknya dari 48 volt sampai dengan
0.
 Catatlah data yang terukur pada alat ukur pada tabel

\
 4. Tabel Percobaan
No. V1 (V) V2 (V) P0 (W) I0 (A) a
