Nama : Nur Giyanti

NIM : 202114094

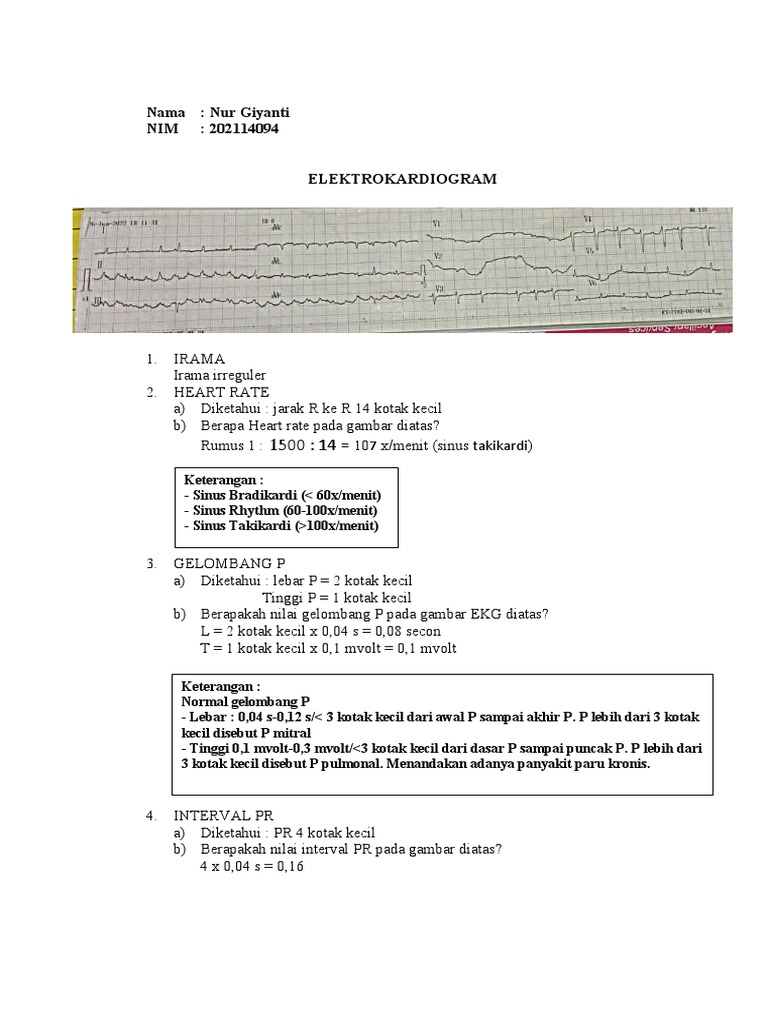

ELEKTROKARDIOGRAM

1. IRAMA
Irama irreguler
2. HEART RATE
a) Diketahui : jarak R ke R 14 kotak kecil
b) Berapa Heart rate pada gambar diatas?
Rumus 1 : 1500 : 14 = 107 x/menit (sinus takikardi)

Keterangan :
- Sinus Bradikardi (< 60x/menit)
- Sinus Rhythm (60-100x/menit)
- Sinus Takikardi (>100x/menit)

3. GELOMBANG P
a) Diketahui : lebar P = 2 kotak kecil
Tinggi P = 1 kotak kecil
b) Berapakah nilai gelombang P pada gambar EKG diatas?
L = 2 kotak kecil x 0,04 s = 0,08 secon
T = 1 kotak kecil x 0,1 mvolt = 0,1 mvolt

Keterangan :
Normal gelombang P
- Lebar : 0,04 s-0,12 s/< 3 kotak kecil dari awal P sampai akhir P. P lebih dari 3 kotak
kecil disebut P mitral
- Tinggi 0,1 mvolt-0,3 mvolt/<3 kotak kecil dari dasar P sampai puncak P. P lebih dari
3 kotak kecil disebut P pulmonal. Menandakan adanya panyakit paru kronis.

4. INTERVAL PR
a) Diketahui : PR 4 kotak kecil
b) Berapakah nilai interval PR pada gambar diatas?
4 x 0,04 s = 0,16
 Keterangan :
Normal gelombang PR
- Lebar (0,12-0,20 s/ 3-5 kotak kecil dari awal P sampai awal Q
- Kurang dari 0,12 disebut pre eksitasi (WPW/LGL)
- Lebih dari 0,20 disebut AV Blok

5. GELOMBANG Q
a) Diketahui tinggi R adalah 4 kotak kecil dari garis isoelektris kedalaman
Q adalah 1 kotak kecil
b) Berapakah nilai gelombang Q dalam gambar EKG diatas ?
 Tentukan tinggi R dari garis isoelektris
4 kotak kecil
 Tinggi R dibagi 3
4 : 3 jadi 1/3 R adalah 1 kotak kecil
 Tentukan dalam Q dari dasar garis isoelektris
1 kotak kecil
 Dalam Q tidak boleh > 1/3 tinggi R
Keterangan :
- Normal gelombang Q < 1/3 gelombang R
- >1/3 kotak kecil disebut Q patologis/ adanya OMI

6. KOMPLEKS QRS
a) Diketahui lebar QRS 2 kotak kecil
b) Berapakah nilai QRS dalam gambar EKG diatas?
3 x 0,04 s = 0,08 s
Keterangan :
- Normal gelombang QRS lebar 0,06-0,12 s/>3 kotak kecil dari
awal Q sampai S

7. SEGMENT
ST isoelektris bergelombang ST

Keterangan :
- Normal insoelektris dari akhir S sampai T
- ST Elevasi menandakan infark akut
- ST Depresi menandakan iskemia

8. GELOMBANG T
a) Diketahui kotak 1 kecil
b) Berapakah nilai gelombang T dalam gambar diatas?
1 kotak kecil x 0,1 = 0,1
c) Gelombang T positif
9. AKSIS
Aksis pada lead I positif dan avF positif. Sehingga Aksis pada gambar EKG
ini adalah normal axis deviation.

10. DIAGNOSA
a) Sinus Takikardi
b) Normal axis deviation
c) Atrial Fibliasi

11. TERAPI
a) Furosemide : untuk mengatasi penumpukan cairan didalam tubuh
b) Digoxin : untuk mengatasi beberapa jenis aritmia atau gangguan pada
jantung
c) Fargoxin adalah obat glikosida jantung yang digunakan untuk mengatasi
gagal jantung serta denyut jantung tidak beraturan (fibrilasi atrium
kronis).

Clinical Instruktur Mahasiswa

Joko Suyanto, S.Kep.,Ns Nur Giyanti, S.Kep

NIP.197104271993031005 NIM.202114094
