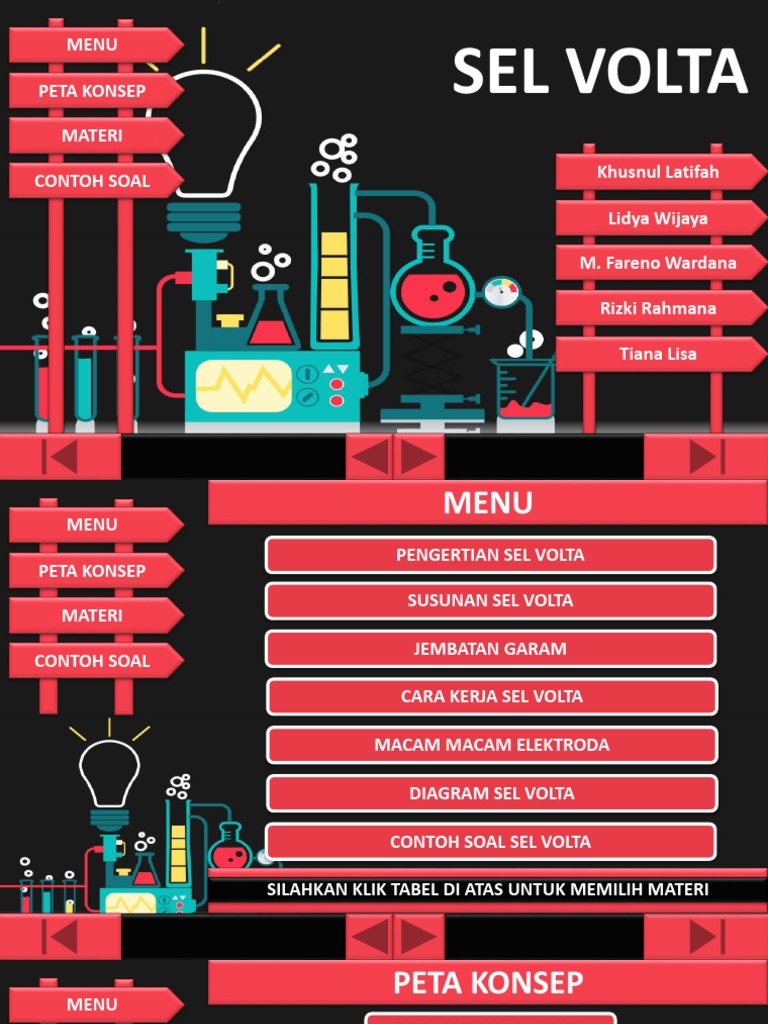

PETA KONSEP SEL VOLTA

MATERI

CONTOH SOAL Khusnul Latifah

Lidya Wijaya

M. Fareno Wardana

Rizki Rahmana

Tiana Lisa
 MENU
MENU
PENGERTIAN SEL VOLTA
PETA KONSEP
SUSUNAN SEL VOLTA
MATERI
JEMBATAN GARAM
CONTOH SOAL
CARA KERJA SEL VOLTA

MACAM MACAM ELEKTRODA

DIAGRAM SEL VOLTA

CONTOH SOAL SEL VOLTA

SILAHKAN KLIK TABEL DI ATAS UNTUK MEMILIH MATERI

 PETA KONSEP
MENU
PENGERTIAN SEL VOLTA
PETA KONSEP
SUSUNAN SEL VOLTA CARA KERJA SEL VOLTA
MATERI

CONTOH SOAL
JEMBATAN GARAM

ELEKTRODA PADAT
MACAM MACAM ELEKTRODA
ELEKTRODA TIDAK PADAT

DIAGRAM SEL VOLTA

 PENGERTIAN SEL VOLTA
MENU
ELEKTROKIMIA
PETA KONSEP

MATERI Sel elektrokimia merupakan suatu sel yang disusun untuk

mengubah energi kimia menjadi energi listrik atau sebaliknya. Sel
CONTOH SOAL elektrokimia terbagi menjadi dua:

SEL VOLTA SEL ELEKTROLISIS

SEL ELEKTROLISIS merupakan

SEL VOLTA merupakan sel yang
Sel yang mengubah energi
mengubah energi kimia
listrik menjadi energi kimia.
menjadi energi listrik. Reaksi
Arus listrik digunakan untuk
redoks spontan digunakan
melangsungkan reaksi redoks
untuk menghasilkan listrik.
tak spontan.
 SUSUNAN SEL VOLTA
MENU

PETA KONSEP

MATERI

CONTOH SOAL

ANODA (-) KATODA (+)

Kutub ( - ) sumber arus Kutub ( + ) sumber arus
Mengalami oksidasi Mengalami reduksi
Melepas elektron Menerima elektron
 MENU

PETA KONSEP
V
MATERI Jembatan Garam

Katoda (+)
CONTOH SOAL

Anoda (-)

Elektrolit anoda Elektrolit Katoda

 JEMBATAN GARAM
MENU
JEMBATAN GARAM
PETA KONSEP

MATERI JEMBATAN GARAM merupakan penyempurnaan sel yang

mengandung larutan garam dalam bentuk koloid agar-agar yang:
CONTOH SOAL

1. Membuat rangkaian menjadi rangkaian tertutup

2. Menyeimbangkan muatan elektrolit dengan memberi ion positif

atau negatif
 CARA KERJA SEL VOLTA
MENU
CARA KERJA SEL VOLTA
PETA KONSEP CONTOH : anoda M tercelup pada MA, katoda N tercelup pada NB.
MATERI 1. ANODA TEROKSIDASI : menjadi semakin tipis, karena
berubah menjadi ion yang larut dalam elektrolit anoda.
CONTOH SOAL M(s) Mx+(aq) + x e
Hal ini menyebabkan anoda kelebihan ion positif.

2. Elektron yang dilepas bergerak ke katoda melalui

kawat penghantar.

3. KATODA TEREDUKSI menjadi menebal/ mengendap,

karena ion logam dari elektrolit katoda menerima
elektron.
N+y(aq) + y e N (s)
Hal ini menyebabkan katoda kelebihan ion negatif.
 CARA KERJA SEL VOLTA
MENU
4. Karena terjadi kelebihan ion positif pada anoda dan
PETA KONSEP
ion negatif pada, terjadi ketidak-seimbangan
muatan yang menyebabkan reaksi tidak
MATERI
berkelanjutan.
CONTOH SOAL
5. Kelebihan dan kekurangan tersebut dinetralkan oleh
jembatan garam yang memberikan ion positif dan
negatif ke daerah yang membutuhkan.

REAKSI SEL VOLTA

(setarakan mol elektron)

 MACAM MACAM ELEKTRODA
MENU

PETA KONSEP
ELEKTRODA PADAT ELEKTRODA TAK PADAT
MATERI
Apabila elektroda merupakan
CONTOH SOAL elektroda inert (Pt, Au dan C),
Logam padat dijadikan
maka zat lainlah yang
elektroda dan bereaksi.
mengalami reaksi sel, sesuai
aturan sel elektrolisis.
CONTOH
CONTOH
ion Fe3+ bertindak sebagai
elektroda Fe pada larutan
katoda dan tereduksi menjadi
FeSO4, elektroda Ni pada
Fe2+ apabila katoda
larutan H2SO4
sesungguhnya adalah Pt.
 DIAGRAM SEL VOLTA
MENU

PETA KONSEP PENGERTIAN DIAGRAM SEL VOLTA

MATERI DIAGRAM SEL VOLTA merupakan notasi singkat yang

menggambarkan terjadinya reaksi pada sel Volta
CONTOH SOAL
Reaksi Sel (elektroda padat)

Diagram Sel Volta

 CONTOH SOAL SEL VOLTA
MENU
CONTOH SOAL
PETA KONSEP
Pada suatu sel Volta, anoda besi tercelup pada FeSO4, katoda nikel
MATERI
tercelup pada NiSO4. Buatlah reaksi sel dan diagram selnya!
CONTOH SOAL
JAWAB:

Reaksi sel (elektroda inert, E : [Pt, Au, C])

Diagram sel volta dengan elektroda tidak padat:

 CONTOH SOAL SEL VOLTA
MENU
CONTOH SOAL
PETA KONSEP
Pada suatu sel Volta, anoda Pt tercelup pada H2SO4, katoda Pt
MATERI
tercelup pada Ce(NO3)4. Buatlah reaksi sel dan diagram selnya!
CONTOH SOAL
JAWAB
Karena elektroda inert, maka aturan reaksi mengikuti aturan sel
elektrolisis, sehingga:
Reaksi sel volta:

Diagram Sel:
 CONTOH SOAL SEL VOLTA
MENU
MAKNA DIAGRAM SEL VOLTA
PETA KONSEP
1. Tanda | menyatakan reaksi yang terjadi pada elektroda,
MATERI 2. Tanda || menyatakan jembatan garam.
3. Pada diagram sel volta, koefisien reaksi sel tidak berpengaruh.
