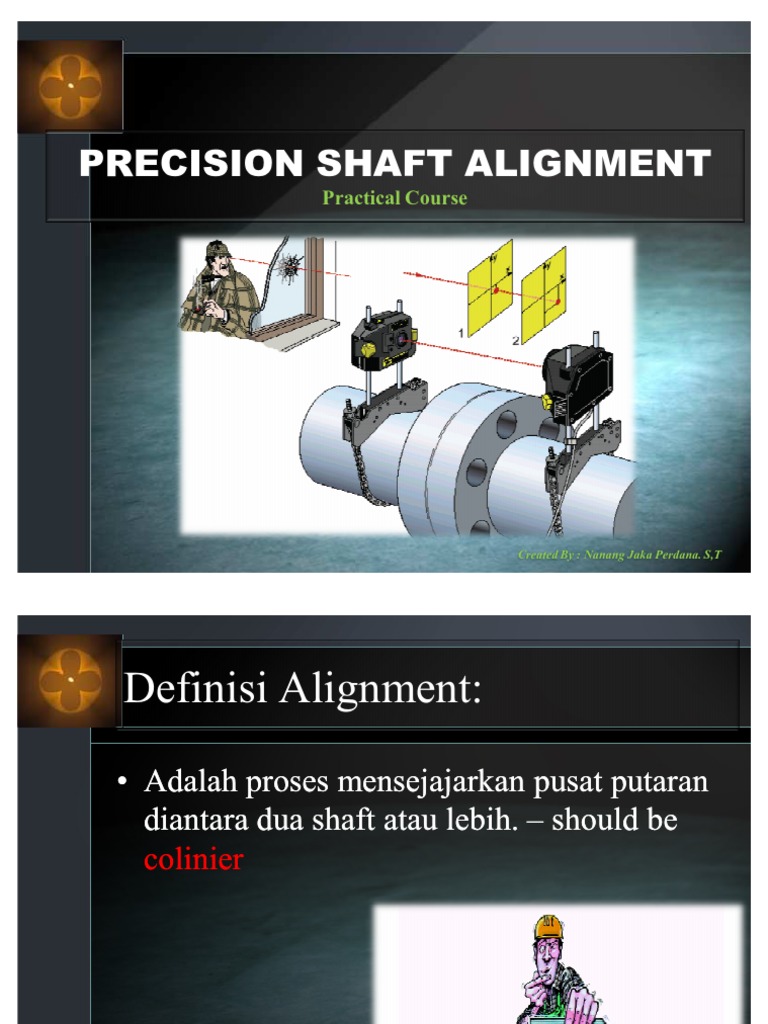

Nanang Jaka PerdanaPRECISION SHAFT ALIGNMENT
Practical Course
Created By : Nanang Jaka Perdana. S,T
Definisi Alignment:
Adalah proses mensejajarkan pusat putaran diantara dua shaft atau lebih. should be colinier
Empat bentuk alignment
Vertical offset
Vertical Angularity
Horizontal Offset
Horizontal angularity
Kebutuhan alignment
Misalignment dapat mengakibatkan kerusakan pada bearing dan coupling yang PREMATURE baik pada mesin besar ataupun kecil.
Caused of Alignment
Vibrasi yang berlebihan Memperpendek umur bearing Premature seal failure
Toleransi yang diizinkan
Metode alignment
Metode ial Indicator
Metode Laser lignment
Pre-Alignment check
1. Periksa apakah pegangan pipa yang membawa beban pipa trpasang dengan benar. 2. Periksa baut flange dari pipa yang longgar. 3. akukan pemeriksaan pada concrete apakah ada terjadi keretakan. 4. Kencangkan baut pondasi yang longgar. 5. Perlu juga mengetahui nilai clearance bearing. 6. Pengecekan terakhir adalah soft foot
Soft Foot Check
Beberapa langkah yang perlu dilakukan saat melakukan pengecekan soft foot ? 1. Posisikan laser pada angka 12 (sebelumnya kita perlu memasukkan nilai pengukuran ) 2. Kemudian tekan enter pada analyzer 3. Kendorkan & kencangkan baut satu persatu 4. dan lakukan cara 1 & 2 untuk pengecekan selanjutnya
Proces melakukan alignment
Tempatkan unit laser pada posisi yang telah ditetapkan
Langkah pengukuran
Prosedur pengukuran
Pertama putar shaft pada posisi angka sembilan (9) => Enter Kemudian putar kembali pada posisi 12 => Enter Terakhir putar shaft pada posisi 3 => Enter Kemudian hasil akan tertera pada layar analyzer
Hasil pengukuran
A. Offset value B. Angular value C. Adjustment values (shim values) D. Offset value E. Angular value
A C D E
