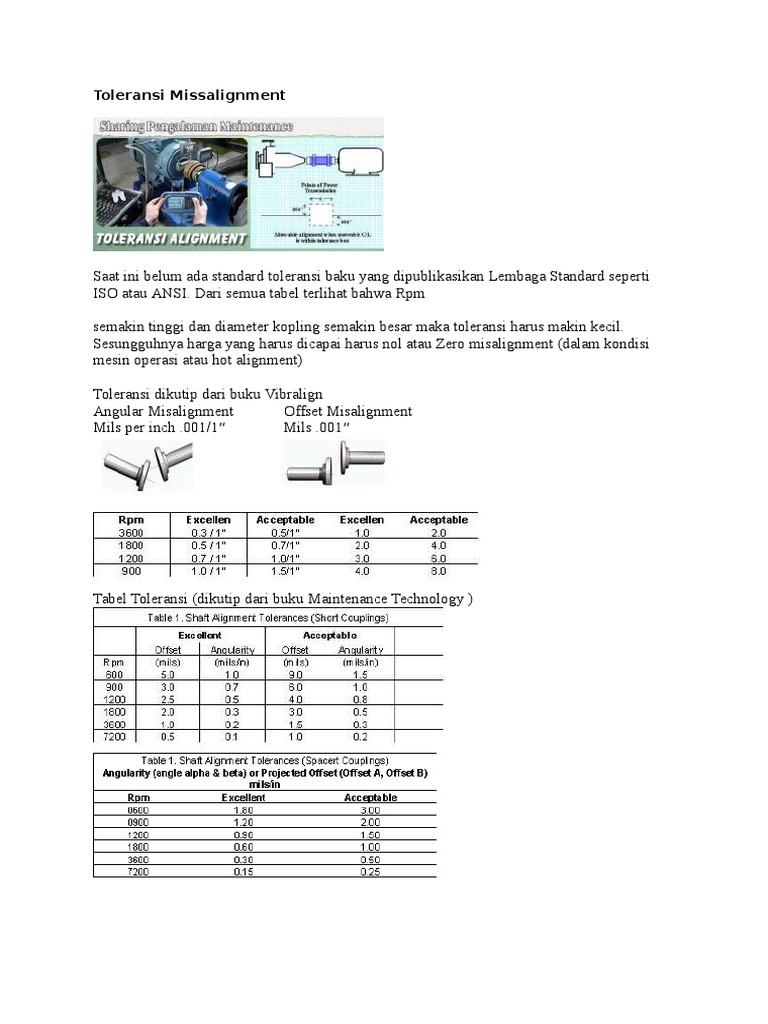

Toleransi Missalignment

Saat ini belum ada standard toleransi baku yang dipublikasikan Lembaga Standard seperti
ISO atau ANSI. Dari semua tabel terlihat bahwa Rpm
semakin tinggi dan diameter kopling semakin besar maka toleransi harus makin kecil.
Sesungguhnya harga yang harus dicapai harus nol atau Zero misalignment (dalam kondisi
mesin operasi atau hot alignment)
Toleransi dikutip dari buku Vibralign
Angular Misalignment
Offset Misalignment
Mils per inch .001/1
Mils .001

Tabel Toleransi (dikutip dari buku Maintenance Technology )

Pemahaman toleransi
Secara historin toleransi mulanya dihitung oleh pembuat kopling , sebagai batas aman untuk
sebuah flexible kopling setelah di alignment memakai penggaris dan feeler gage.
Misal ada pabrik kopling yang memberikan rekomendasi untuk angular misalignment
sebesar 3 derajat dan 0,075 (75 mils) utuk offset mis-alignment. Di center kopling

PUMP

MOTOR

Gap Toleransi, pabrik kopling yang memberikan toleransi tertentu degan istilah Coupling
Fase TIR ( misal tidak lebih dari 5 mils), artinya penunjukan dial (Total Indicator Reading)
pada face permukaan kopling tidak lebih dari harga tsb. Atau vertical parrallel misalignment
tidak boleh melebihi harga tsb.
Jika dia kopling 5 , maka angular misalignment = 5 mils / 5 inchi = 5 mils / 1 inch. Bisa
dikatakan 1 mils per 1 inch jarak axial sepanjang sumbu shaft .
Jika diameter kopling 10 inch, maka toleransi tsb menjadi lebih persisi yaitu 5 mils / 10 inch
= 0,5 mils/1 inch.
Jadi toleransi Couplig Face TIR 0,5 mils masih cukup baik untuk di gunakan referensi.
Kesimpulan :
Dari beberapa referensi disimpulkan bahwa diameter kopling, jarak kopling dan putaran
mesin menjadi faktor utama memberikan toleransi sekecil-kecil nya.
Tetapi yang terpenting ialah menghitung thermal growth (perubahan panjang/tinggi/pendek
mesin akibat berubah suhu ) untuk menentukan target cold alignment, sehingga mesin dapat
mencapai sumbu dalam kondisi koliniar.
Riset SKF (pabrikan bearing) menyimpulkan: akibat misalignment, beban tambahan
bertambah 3 kali. Umur bearing ball/roller berkurang dengan faktor 27
(silahkan jika mau menambah, mengkoreksi dll)
