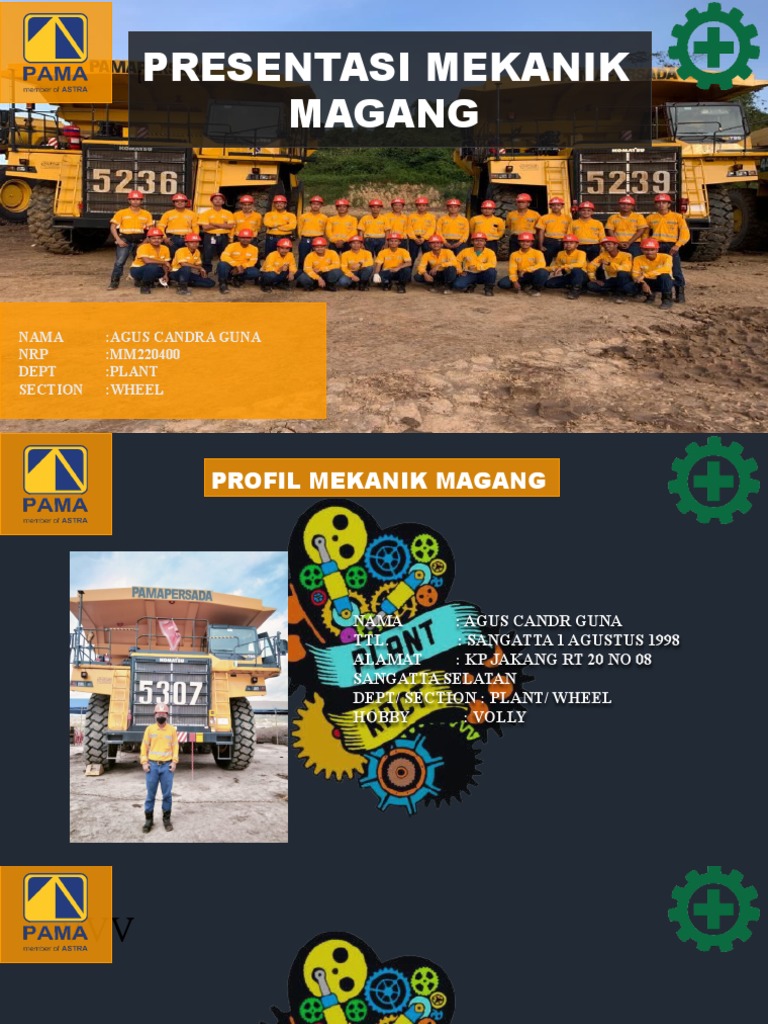

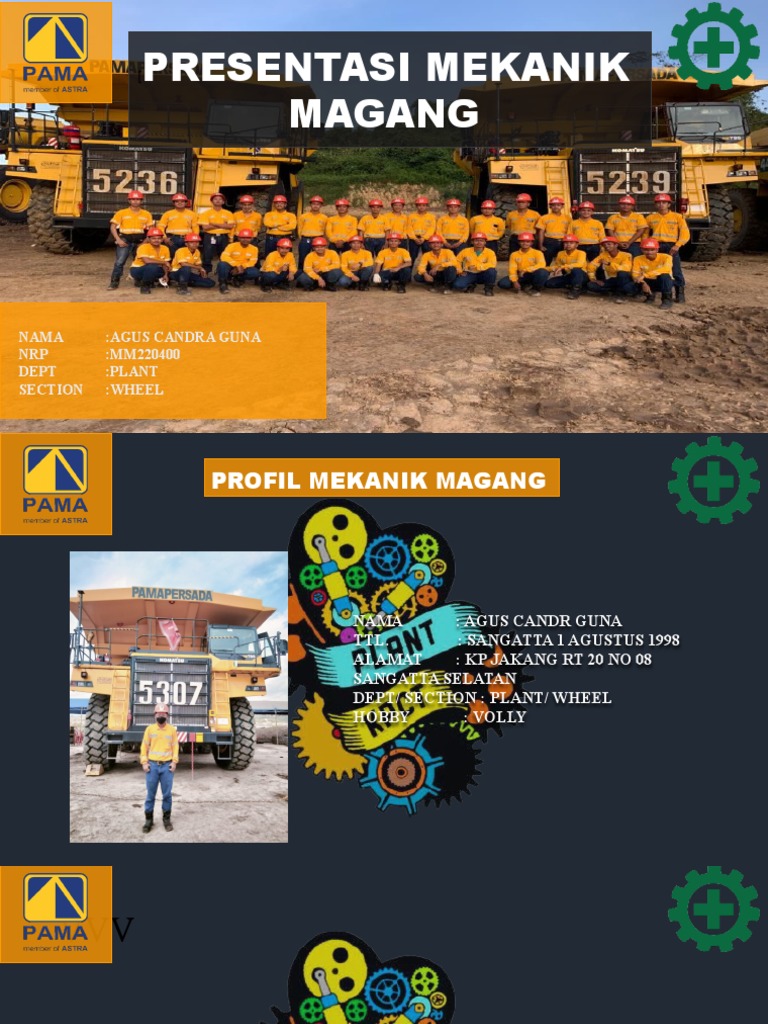

PRESENTASI MEKANIK

MAGANG

NAMA :AGUS CANDRA GUNA

NRP :MM220400
DEPT :PLANT
SECTION :WHEEL
PROFIL MEKANIK MAGANG

NAMA : AGUS CANDR GUNA

TTL. : SANGATTA 1 AGUSTUS 1998
ALAMAT : KP JAKANG RT 20 NO 08
SANGATTA SELATAN
DEPT/ SECTION : PLANT/ WHEEL
HOBBY : VOLLY
VVV

OUTLINE PRESENTASI
 1. Menjadi pemimpin kontraktor pertambangan
kelas dunia dengan produktivitas,
kemampuan enginering, pengendalian
VISI PAMA lingkungan dan keselamatan kerja yang
PERSADA terbaik.
2. Menjadi 8 pelaku terdepan batubara di
NUSANTARA Indonesia dan batubara di dunia.
3. Menjadi perusahaan jasa pertambangan yang
terintegrasi yang terbesar di Indonesia.
4. Untuk menjadikan kepercayaan, penghijauan
dan penghasil efisiensi energi terbesar.
 1. Memberikan jasa operasi dengan alat-alat berat
dalam bidang pertambangan terbuka dan
pemindahan tanah yang memungkinkan pelanggan
mendapat keuntungan terbaik kelas dunia.
2. Menciptakan kesempatan bagi karyawan untuk
meningkatkan kompetensi mereka dalam mencapai
tujuan hidup.
MISI PAMA 3. Memberikan market value dan economy value
PERSADA terbaik pada pemegang saham.
4. Berusaha terus menerus menguasai teknologi dan
NUSANTARA kemampuan rekayasa yang berwawasan lingkungan
serta keselamatan manusia untuk kemajuan bangsa
dan negara.
 “ MENJADI PRODUK SUPPORT YANG TERBAIK
DENGAN KESIAPAN ALAT TINGGI,
VISI & MISI KEMAMPUAN YANG TERBAIK DAN BIAYA
YANG SEWAJARNYA DAN SERENDAH
PLANT MUNGKIN.”

“ MENSUKSESKAN PROSES MAINTENANCE

MELALUI KUALITAS, PRODUKTIFITAS,
DISIPLIN & SHE BERDASARKAN TEKNOLOGI
DAN DIGITAL. ”
 6 NILAI INTI PAMA
1. TIM YANG SINERGIS
2. BERTINDAK PENUH TANGGUNG
JAWAB
6 NILAI INTI 3. SIAP MENGHADAPI TANTANGAN
DAN MEWUJUDKANNYA
DAN 6 PAS 4. K3LH ADALAH CARA HIDUP KITA
PAMA 5. PERBAIKAN TERUS- MENERUS
6. MEMBERIKAN NILAI TAMBAH
PADA SEMUA PIHAK YANG TERKAIT
6 PAS PAMA
1. PASTIKAN SELALU BERDOA
2. PASIKAN SIAP UNTUK BEKERJA
3. PASTIKAN AREA KERJA AMAN
4. PASTIKAN PERALATAN AMAN
DIGUNAKAN
5. PASTIKAN ORANG MELAKUKAN
PEKERJAAN SESUAI DENGAN PROSEDUR
6. PASTIKAN TINDAKAN PERBAIKAN
DILAKUKAN SEGERA DENGAN TEPAT
HINGGA TUNTAAS
 SAFETY BELIEVE
1. KESELAMATAN MERUPAKAN
12 LANGKAH ISOLASI
1.MENGENALI SUMBER ENERGI YANG BERBAHAYA
RAHMAT DARI TUHAN YANG
2. MEMBERITAHU PIHAK YANG RELEVAN
MAHA ESA
3. ISOLASI DAN AMANKAN ENERGI
2. OPERASIONAL TAMBANG
4. TES ISOLASI
MERUPAKAN AKTIVITAS BERESIKO
6 NILAI INTI TINGGI
5. PASANG PERSONAL LOCK ATAU PERMIT
6. MEMULAI PEKERJAAN
3. KECELAKAAN BISAS DICEGAH
DAN 6 PAS KESELAMATAN MERUPAKAN
7. MENYELESAIKAN PEKERJAAN
8. MENGAMANKAN AREA
TANGGUNG JAWAB BERSAMA
PAMA 4. KOMPETEN DAN TAAT
9. MEMERIKSA AREA KERJA
10. MELEPAS PERSONAL LOCK
PROSEDURE MERUPAKAN KUNCI
11.MENGEMBALIKAN ENERGI
KESELAMATAN
12. MENGEMBALIKAN OERASI
5. KESELAMATAN MERUPAKAN
KUNCI KESUKSESAN
ORGANIZATION
STRUCTURE
DATA
POPULASI
UNIT
 1. SEBAGAI SALAH SATU SYARAT
LATAR BELAKANG EVALUASI MEKANIK MAGANG KE
PKWT
PENYUSUNAN 2. SEBAGAI MEDIA PEMBELAJARAN DAN
PRESENTASI PENGUASAAN KOMPETENSI PERIODIK
SERVICE DAN STRUKTUR KERJA
KOMPONEN
KTA,TTA,
KONDISI UNIT KTA KONDISI UNIT
 AIR INTAKE AND EXHAUST SYSTEM HD 785-7
(SAA 1 2V1 40E-3)

STRUCTURE
DAN FUNGSI
KOMPONEN/
SYSTEM
 Sistem air intake and exhaust (pemasukan
udara dan pembuangan gas) merupakan salah
AIR INTAKE satu sistem pada engine diesel engine yang
AND bekerja untuk menyalurkan udara segar/ bersih
ke dalam ruang bakar engine dan
EXHAUST
mengeluarkan gas hasil pembakaran ke udara
SYSTEM bebas
 PRE CLEANER EXHAUST MANIFOLD MUFFLER
Sebagai pertahanan pertama dari Berfungsi sebagai Berfungsi sebagai
air cleaner yang berfungsi untuk penyalur gas buang sisa peredam
menyaring kotoran yang lebih pembakaran, sekaligus suara, menghilangkan
besar sebelum masuk ke air penyaring agar gas bunga api,
cleaner agar air cleaner tidak cepat tersebut bisa lebih dan menurukan
buntu ramah lingkungan temperatur gas

AIR CLEANER
STRUCTUR & Berfungsi untuk
FUNCTION menyaring udara yang TURBO CHARGER
akan masuk ke dalam Berfungsi untuk
ruang bakar meningkatkan
jumlah udara yang
AFTER COOLER masuk ke dalam
Berfungsi untuk mendinginkan udara yang ruang bakar
INTAKE MANIFOLD
akan masuk ke dalam ruang bakar dengan di Berfungsi sebagai jalur pemasukan udara ke dalam
dinginkan udara tersebut akan menambah ruang bakar, membuat campuran udara dan bahan
kerapatan partikel-partikel sehingga jumlah bakar menjadi homogen, pengatur aliran dan volume
udara yang masuk dapat lebih banyak dan udara yang masuk ke dalam silinder, menciptakan
pembakaran menjadi lebih sempurna turbulensi udara yang masuk ke ruang bakar
 Periodical Service 2000

ACTIVITAS
MAINTENANCE
HD 785-7
 Model Alat (Unit Model) : HD 785-7
Code Number : DT 5281
SMR : 10022
Serial No. Unit : 8119
Model Engine : SAA12V140E-3
Serial No. Engine : 505106
Lokasi : Workshop Crypto
Tanggal : 26 Desember 2022
DATA Anggota : Saeful,Zulianas,Valen,Suparman
UINIT
 MAINTENANCE ADALAH USAHA TINDAKAN-
TINDAKAN REPARASI YANG DILAKUKAN UNTUK
MENJAGA AGAR KONDISI DAN PERFORMANCE
DEFINISI UNIT SELALU SEPERTI DALAM YANG BARU,
PERIODICAL TETAPI DENGAN BIAYA SERENDAH MUNGKIN.

SERVICE PERIODIC SERVICE ADALAH PERAWATAN YANG

DILAKUKAN SECARA BERKALA DENGAN
INTERVAL PELAKSANAAN BERDASARKAN HOUR
METER(HM) DARI UNIT TERSEBUT.
 APD BOTOL PAP DAN
VACUM PUMP

PREPARATION
TAMPUNGAN OLI TOOLBOX
JSA

OUT SEVICE TAG

CHECK LIST
MAINTENANCE
HD 785-7
 PROSEDUR SEBELUM SERVICE

WASHING UNIT MEMARKIRKAN UNIT MEMASANG GANJAL MEMASANG

DITEMPAT YANG BAN PERSONAL LOCK DAN
RATA ISOLASI ENERGI
 PROSEDUR PENGAMBILAN PAP :
1. MENGGUNAKAN TOOLS PAP DAN PASTIKAN
KEBERSIHANNYA
2. BERIKAN DATA-DATA (MERK OLI, UMUR OLI, DLL)
3. SAMPLE OLI DIAMBIL DALAM KONDISI HANGAT
(SETELAH UNIT BEROPRASI )
4. MEMASUKAN SAMPLING HOSE DARI OIL FILLER
(TEMPAT PENGISIAN) ATAU DIPSTICK
5. SELALU MENGGUNAKAN HOSE BARU DISETIAP
SAMPLING DAN PASTIKAN KONDISINYA BERSIH
6. USAHAKAN UJUNG SAMPLING HOSE TIDAK
MENYENTUH DASAR CASE ATAU PASTIKAN HOSE
TERBENAM KEDALAM OIL PAN KURANG LEBIH
50MM DARI PERMUKAAN OLI ( DAPAT DIUKUR
SESUAI PANJANG DIPSTICK). JIKA MENGAMBIL
PROSEDUR SAMPLE OLI PAP DIKOMPONEN YANG
PENGAMBILAN MENGGUNAKAN PLUG, HOSE YANG MASUK
SAMPLE PAP KEDALAM OLI SEPANJANG 5 CM.
7. ISI BOTOL DENGAN OLI KURANG LEBIH 80% DARI
VOLUME TOTAL BOTOL
 PENGGANTIAN AIR CLEANER
1.GUNAKAN APD YANG LENGKAP DAN GUNAKAN
MASKER
2.MEMPERHATIKAN ARAH ANGIN
3.MEMPERHATIKAN TIGA TITIK TUMPU
4.ADJUST DUST INDICATOR SETELAH MELAKUKAN
REPLACE/ PENGGATIAN
CLEANING AIR
CLEANER
CRITICAL POINT
• HATI-HATI BAHAYA KETINGGIAN
• PASTIKAN O-RING TIDAK TERJEPIT
• PASTIKAN TIDAK ADA MAJUN YANG TERTINGAAL .
REPLACE
FILTER AC

CRITICAL POINT
• MENGUNAKAN APD DENGAN LENGKAP
• MEMPERHATIKAN TIGA TITIK TUMPU
• MEMPERHATIKAN ARAH ANGIN
• HATI-HATI BAHAYA DIATAS KETINGGIAN
 PROSEDUR
1. MENYIAPKAN TAMPUNGAN
2. BUKA FILTER MENGGUNAKAN CATRIDGE
3. ISI FILTER YANG BARU DENGAN OLI SAE
REPLACE FILTER 15W-40
4. LUMASI SEAL MENGGUNAKAN OLI
OLI ENGINE 5. PASANGKAN FILTER SAMPAI MENEMPEL
PADA
BRACKET FILTER , PUTAR PUTARAN SAMPA
CRITICAL POINT¾
1. MENGGUNAKAN APD
LENKAP
2. HINDARI CONTAMINATION
3. HATI-HATI TERHADAP
SUHU PANAS
4. PERHATIKAN KEBERSIHAN
SAAT MEMASANG
REPLACE FILTER
ELEMENT BRAKE PROSEDUR :
COALING AND 1. BUKA CAP, RELEASE INTERNAL
PRESSURE
HYDRULIC 2. MELEPAS BOLT DAN COVER
3. KELUARKAN FILTER ELEMENT
4. BERSIHKAN BAGIAN DALAM
CASE
5. PASANG FILTER ELEMENT DAN CRITICAL POINT
O-RING BARU 1. MEMAKAI APD LENGKAP
6. PASANG COVER DAN BOLT 2. MEREALESE PRESSURE
TERLEBIH DAHULU
3. CONTAMINATION
CONTROL
 PROSEDUR
1. MENYIAPKAN TAMPUNGAN
2. MENYIAPKAN SPARE PARTS
3. MENGGANTI FILTER TRANSMISSION
REPLACE FILTER 4. MEMASANG KEMBALI FILTER
TRANSMISSION
TRANSMISSION

CRITICAL POINT
1. CONTAMINATION CONTROL
2. PERHATIKAN AGAR O-RING TIDAK
TERJEPIT
3. MEREALESE PRESSURE TERLEBIH
DAHULU
 PROSEDUR
1.MENYIAPKAN TAMPUNGAN
2.MENYIAPKAN SPARE PARTS
3.MENYIAPKAN TOOL
REPLACE MAIN 4.ISI FILTER DENGAN FUEL
AND PRE FUEL 5.MENGGANTI FILTER
6.MEMASANG FILTER YANG
FILTER BARU

CRITICAL POINT
1.CONTAMINATION CONTROL
2.HATI-HATI FUEL TERCECER
3.MENGGUNAKAN APD LENGKAP
 PROSEDUR
1.MENYIAPKAN TAMPUNGAN
2.MENYIAPKAN SPARE PARTS
3.MENGGANTI FILTER BRAKE
4.MEMASANG FILTER YANG BARU
Torq Plug 8-10 Kgm
REPLACE
FILTER
BRAKE CRITICAL POINT
1.CONTAMINATION CONTROL
2.PERHATIKAN KEBERSIHAN
3.MEMAKAI APD LENGKAP
 PROSEDUR
1.MENYIAPKAN
TAMPUNGAN
2.MEMBUKA PLUG ENGINE
CHANGE 3.DRAIN OIL ENGINE
4.MENGISI OIL ENGINE (129 L
OIL ) Torq Plug 6-8 Kgm
ENGINE CRITICAL POINT
1.CONTAMINATION CONTROL
2.PERHATIKAN SELALU KEBERSIHAN
SAAT PENGISIAN.
 PROSEDUR
1.MENYIAPKAN TAMPUNGAN
2.MEMBUKA PLUG TRANSMISSION
3.DRAIN OIL TRANSMISSION
4.MENGISI OIL TRANSMISSION
( 205 L )
CHANGE
OIL CRITICAL POINT
1.MEMAKAI APD LENGKAP
TRANSMISSION 2.PERHATIKAN KEBERSIHAN SAAT
PENGISISAN
Torq Plug 6-8 Kgm
 PROSEDUR
1.MENYIAPKAN
TAMPUNGAN
2.MEMBUKA PLUG OIL
BRAKE
CHANGE 3.DRAIN OIL BRAKE
OIL 4.MENGISI OIL BRAKE
CRITICAL POINT (36
L) 1.CONTAMINATION CONTROL
BRAKE 2.PERHATIAKAN KEBERSIHAN SAAT
MENGISI
3.MEMAKAI APD LENGKAP

Torq Plug 6-8 Kgm

 PROSEDUR
1.MENYIAPKAN TAMPUNGAN
2.MEMBUKA PLUG FINAL DRIVE
3.DRAIN OIL FINAL DRIVE
CHANGE 4.MENGISI OIL FINAL DRIVE YANG BARU (
OIL 64 L)
CRITICAL POINT
FINAL 1.CONTAMINATION CONTROL
DRIVE 2.PERHATIKAN KEBERSIHAN SAAT
PENGISIAN
3.MEMAKAI APD LENGKAP

Torq Plug : 6-8Kgm

 PROSEDUR :
1.MENYIAPKAN TAMPUNGAN TERLEBIH
DAHULU
2.MEMBUKA PLUG OIL DIFFERENTIAL
3.DRAIN OIL DIFFERENTIAL
CHANGE 4.MENGISI OIL DIFFERENTIAL YANG BARU (
OIL 137 L )
CRITICAL POINT
DIFFERENTIAL 1.CONTAMINATION CONTROL
2.MEMAKAI APD LENGKAP
3.PERHATIKAN KEBERSIHAN SAAT
MENGISI OIL
Torq Plug : 13-18 Kgm
 PROSEDUR
1. LEPAS CAP NUT MENGGUNAKAN
TOOL 36 COMBINE
CHECK WEAR 2. TEKAN ROD SAMPAI MENYENTUH
BRAKE PSTON
OF FRONT AND 3. MENGUKUR TINGKAT KEAUSAN
REAR BRAKE
DISC Apabila garis b sejajar dengan
permukaan luar maka brake disc
mengalami keausan

Torque : 13-19 Kgm

 PROSEDUR
1. MENYIAPKAN TAMPUNGAN
2. MEMBUKA COVER STRAINER
TRANSMISSION
3. MELEPAS SPRING DAN STRAINER
4. REPLACE O-RING DAN LUMASI
CLEAN DENGAN OLI
STRAINER 5. MEMASANG COVER KEMBALI

TRANSMISSION
CRITICAL POINT
1.CONTAMINATION CONTROL
2.MEMPERHATIKAN
KEBERSIHAN
3.PATIKAN O-RING TIDAK
TERJEPIT
 differential Brake cooling transmission

CLEANING
PROSEDUR
BREATHER 1. MELEPAS BREATHER
MENGGUNAKAN TOOL 17
COMBINE
2. MEMBERSIHKAN BREATHER
Damper Stering hoist DENGAN UDARA BERTEKANAN
oil tank
CRITICAL POINT
1.HINDARI AREA YANG PANAS
2.PERHATIKAN KEBERSIHAN
 Battery Terminal Battery

CHECK LEVEL
BATTERY OF
ELECTROLIT

Vent plug Electrolit

THANK YOU
