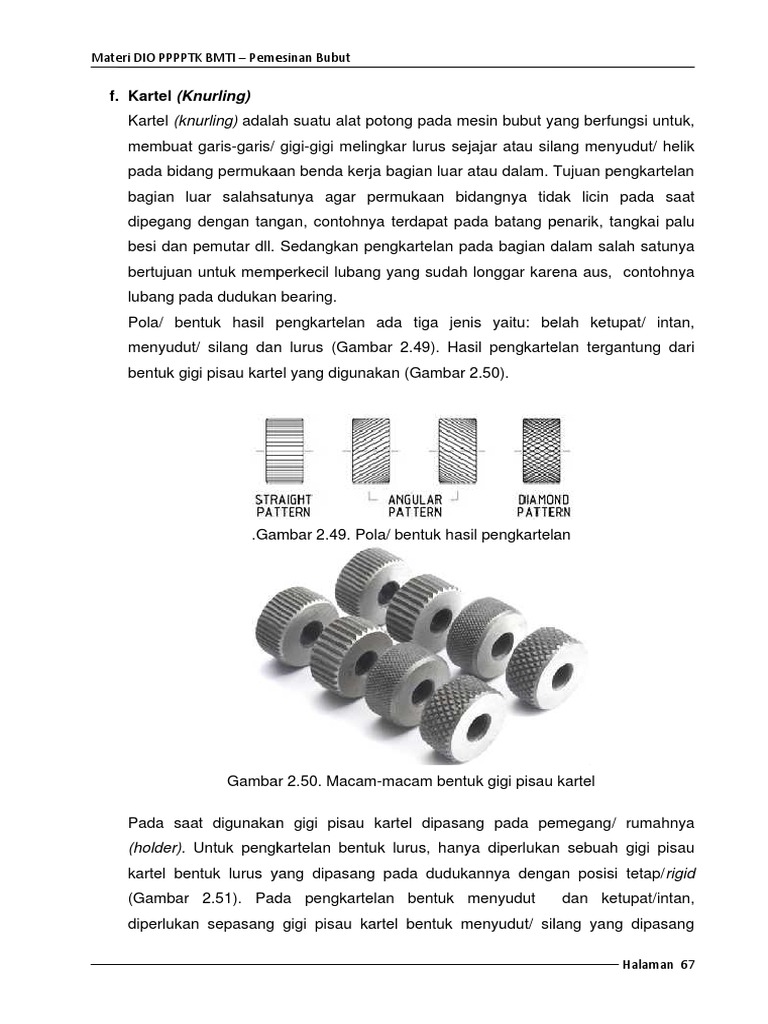

f. Kartel (Knurling)
Kartel (knurling) adalah suatu alat potong pada mesin bubut yang berfungsi untuk,
membuat garis-garis/ gigi-gigi melingkar lurus sejajar atau silang menyudut/ helik
pada bidang permukaan benda kerja bagian luar atau dalam. Tujuan pengkartelan
bagian luar salahsatunya agar permukaan bidangnya tidak licin pada saat
dipegang dengan tangan, contohnya terdapat pada batang penarik, tangkai palu
besi dan pemutar dll. Sedangkan pengkartelan pada bagian dalam salah satunya
bertujuan untuk memperkecil lubang yang sudah longgar karena aus, contohnya
lubang pada dudukan bearing.
Pola/ bentuk hasil pengkartelan ada tiga jenis yaitu: belah ketupat/ intan,
menyudut/ silang dan lurus (Gambar 2.49). Hasil pengkartelan tergantung dari
bentuk gigi pisau kartel yang digunakan (Gambar 2.50).

.Gambar 2.49. Pola/ bentuk hasil pengkartelan

Gambar 2.50. Macam-macam bentuk gigi pisau kartel

Pada saat digunakan gigi pisau kartel dipasang pada pemegang/ rumahnya
(holder). Untuk pengkartelan bentuk lurus, hanya diperlukan sebuah gigi pisau
kartel bentuk lurus yang dipasang pada dudukannya dengan posisi tetap/rigid
(Gambar 2.51). Pada pengkartelan bentuk menyudut

dan ketupat/intan,

diperlukan sepasang gigi pisau kartel bentuk menyudut/ silang yang dipasang
Halaman 67

Materi DIO PPPPTK BMTI Pemesinan Bubut

pada dudukannya. Pemegang gigi kartel menyudut/ silang terdapat dua jenis
yaitu, pemegang gigi kartel menyudut/ silang dudukan satu dan tiga (Gambar
2.52).

Gambar 2.51. Pemegang gigi pisau kartel lurus dengan posisi tetap (rigid)

Gambar 2.52. Pemegang gigi pisau kartel lurusdengan posisi tetap

Proses pengkartelan pada mesin bubut, tangkai kartel diikatkan/ dipasang pada
tool post sebagaimana terlihat pada (Gambar 2.53). Sedangkan contoh beberapa
hasil pengkartelan, dapat dilihat pada (Gambar 2.54)

Halaman 68

Materi DIO PPPPTK BMTI Pemesinan Bubut

Gambar 2.53. Pengikatan/ pemasangan kartel pada tool post mesin bubut

Gambar 2.54. Contoh beberapa hasil pengkartelan

Konstruksi atau bentuk pemegang (holder) gigi pisau kartel dibuat dengan
mempertimbangkan berbagai aspek termasuk posisi dan kondisi bidang yang
akan dikartel, sehingga dapat dipilih sesuai kebutuhan. Beberapa macam bentuk
pemegang gigi pisau kartel buatan dari salah satu pabrikan dapat dilihat pada
(Tabel 2.3).

Halaman 69

Materi DIO PPPPTK BMTI Pemesinan Bubut

Tabel 2.3. Macam-macam bentuk pemegang gigi pisau kartel
