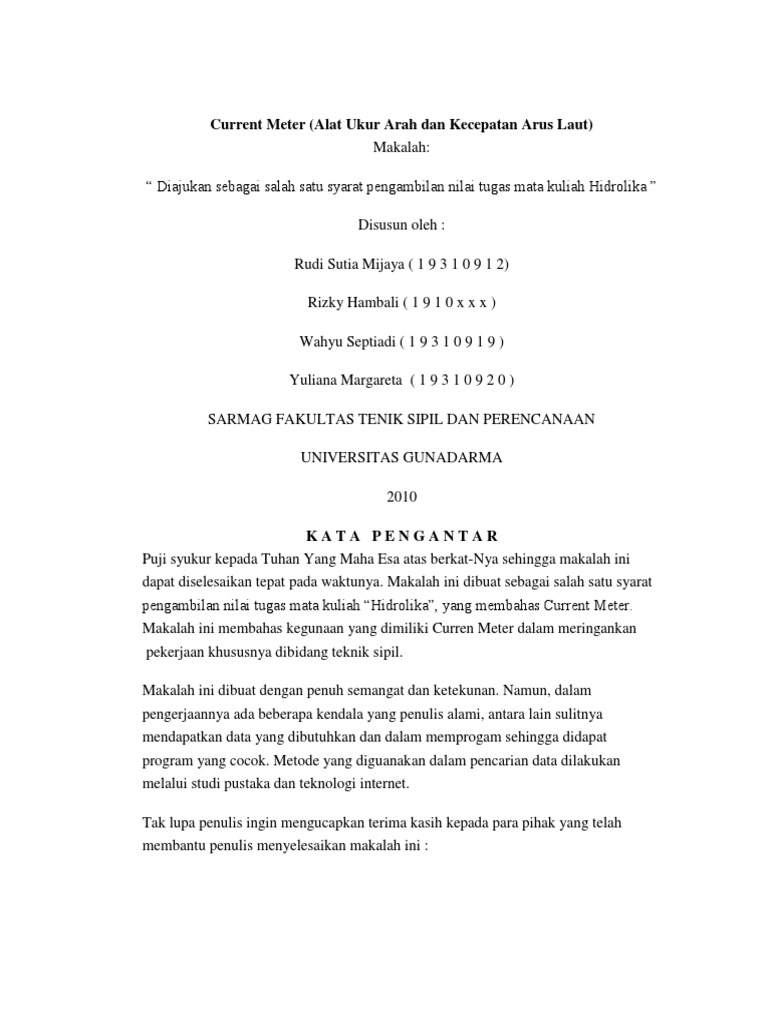

Current Meter (Alat Ukur Arah dan Kecepatan Arus Laut)

Makalah:
Diajukan sebagai salah satu syarat pengambilan nilai tugas mata kuliah Hidrolika
Disusun oleh :
Rudi Sutia Mijaya ( 1 9 3 1 0 9 1 2)
Rizky Hambali ( 1 9 1 0 x x x )
Wahyu Septiadi ( 1 9 3 1 0 9 1 9 )
Yuliana Margareta ( 1 9 3 1 0 9 2 0 )
SARMAG FAKULTAS TENIK SIPIL DAN PERENCANAAN
UNIVERSITAS GUNADARMA
2010
K A T A P E N G A N T A R
Puji syukur kepada Tuhan Yang Maha Esa atas berkat-Nya sehingga makalah ini
dapat diselesaikan tepat pada waktunya. Makalah ini dibuat sebagai salah satu syarat
pengambilan nilai tugas mata kuliah Hidrolika, yang membahas Current Meter.
Makalah ini membahas kegunaan yang dimiliki Curren Meter dalam meringankan
pekerjaan khususnya dibidang teknik sipil.
Makalah ini dibuat dengan penuh semangat dan ketekunan. Namun, dalam
pengerjaannya ada beberapa kendala yang penulis alami, antara lain sulitnya
mendapatkan data yang dibutuhkan dan dalam memprogam sehingga didapat
program yang cocok. Metode yang diguanakan dalam pencarian data dilakukan
melalui studi pustaka dan teknologi internet.
Tak lupa penulis ingin mengucapkan terima kasih kepada para pihak yang telah
membantu penulis menyelesaikan makalah ini :
Fani Yayuk Supomo, ST., MT selaku dosen mata kuliah Hidrolika Universitas
Gunadarma yang telah membimbing kami
Orangtua yang telah memberikan dukungan moril maupun materi
Teman-teman sebagai rekan kerja sama dalam mencari sumber-sumber data
Serta pihak-pihak lain yang tidak dapat disebutkan satu-persatu
Semoga makalah ini dapat bermanfaat bagi penulis khusunya dan pembaca pada
umumnya. Penulis mohon maaf jika terjadi kesalahan dalam penulisan ataupun
pengetikan. Saran serta kritik dipersilahkan untuk penyempurnaan makalah ini. Akhir
kata penulis mengucapkan Selamat Membaca.
Depok , 7 Desember
2011
Penulis
I











DAFTAR ISI
KATA PENGANTAR
i
DAFTAR ISI
.. ii
BAB I. PENDAHULUAN
.. 1
1.1 LATAR BELAKANG 1
1.2 TUJUAN MASALAH 1
BAB II. PEMBAHASAN
2
2.1 Current Meter (Alat Ukur Arah dan Kecepatan Arus Laut). 2
2.2 Pengukuran Kecepatan ArusAir . 3
2.3 Jenis- Jenis Current Meter 5
2.3.1 Vertical axis meter 5
2.3.1.1 The Price 622AA meter.5
2.3.1.2 Modified Price 622AA Meter. 6
2.3.1.3 Pygmy Meterriv 7
2.3.1.4 WSC Winter meter. 8
2.3.2 Horizontal Axis Current Meters 8
2.3.2.1 Braystoke BFN 002 Meter. 8
2.3.2.2 OTT C2 and OSS PC1 Meters 9
2.3.2.3 Universal OTT C31 and OSS B1 Meters .. 9
2.4 Pemeliharaan Current Meter . 10
KESIMPULAN
. 12
SARAN

.. 13
DAFTAR PUSTAKA
. 14
ii













BAB I.PENDAHULUAN
1.2.1 Latar Belakang
CURRENTMETER ATAU DIKENAL JUGA DENGAN ALAT UKUR
ARUS, BIASANYA DIGUNAKAN UNTUK MENGUKUR ALIRAN PADA AIR
RENDAH. ALAT INI MERUPAKAN ALAT PENGUKUR KECEPATAN
YANG PALING BANYAK DIGUNAKAN KARENA MEMBERIKAN
KETELITIAN YANG CUKUP TINGGI. KECEPATAN ALIRAN YANG
DIUKUR ADALAH KECEPATAN ALIRAN TITIK DALAM SATU
PENAMPANG ALIRAN TERTENTU. PRINSIP YANG DIGUNAKAN
ADALAH ADANYA KAITAN ANTARA KECEPATAN ALIRAN DENGAN
KECEPATAN PUTAR BALING-BALING CURRENTMETER.
Dari kecepatan yang didapatkan dari alat ukur arus, maka akan didapatkan debit pada
suatu aliran tersebut. Pengukuran debit pada aliran air ini (saluran/sungai)
memerlukan 2 pengukuran yaitu luas penampang aliran dan kecepatan aliran.
Pengukuran luas penampang sungai dapat dilakukan dengan mudah apabila lokasi
stasiun telah ditetapkan, dan dilakukan pengukuran yang cermat tentang bentuk
penampang sungai di stasiun tersebut.
Dalam praktek terdapat dua cara pengukuran debit, yaitu pengukuran langsung (direct
measurement) dan pengukuran tidak langsung (indirect measurement). Cara pertama
misalnya dilakukan dengan currentmeter,sedangkan cara kedua dengan dasar slope
area, velocity area, dan beberapa konstruksi khusus.
1.2 Tujuan Masalah
1.2.1 Mengetahui Current Meter (alat ukur arah dan kecepatan arus laut)
1.2.2 Mengetahui pengukuran kecepatan arusair
1.2.3 Mengetahui jenis- jenis Current Meter
1.2.4 Mengetahui pemeliharaan Current Meter
1
BAB II PEMBAHASAN
2.1 Current Meter (Alat Ukur Arah dan Kecepatan Arus Laut)
Seluruh current-meter mekanik mengukur kecepatan dengan melakukan pengubahan
gerakan linear menjadi menjadi angular.
Sebuah current-meter yang ideal harus memiliki respon yang cepat dan konsisten
dengan setiap perubahan yang terjadi pada kecepatan air, dan harus secara akurat dan
terpercaya sesuai dengan komponen velositas. Juga harus tahan lama, mudah
dilakukan pemeliharaan, dan simpel digunakan dengan kondisi lingkungan yang
berbeda-beda. Indikator kinerja tergantung pada inertia dari rotor, gerakan air, dan
gesekan dalam bearing.
Secara umum current meter yang biasa dipergunakan memiliki dua tipe : dengan
verctical axis meter dan axis meter horizontal. Dalam kedua perbedaan tersebut
rotasi dan rotor dari propeller dipergunakan untuk menentukan
kecepatan arus laut sesuai dengan pengaturan pada current-meter. Sebelum current-
meter ditempatkan, hubungan antara rotasi dan kecepatan dengan mempergunakan
towing tank.
Tiga type dari alat ukur kecepatan dengan mempergunakan hukum Faraday. Dimana
konduktor (air) menggerakkan daerah medan magnet (diubah dengan kumparan
berbeda kutub) yang menghasilkan voltase dengan adanya arus air. Jadi secara umum
ada tiga jenis yang sering dipergunakan saat ini, prinsip electromagnetik dengan
mengukur kecepatan mempergunakan hukum Faraday dengan menyatakan bahwa air
mengakibatkan perubahan medan magnetik yang ada dalam bidang yang telah diatur
sehingga menghasilkan tegangan yang berbeda secara linear sebanding dengan
kecepatan arus.
Elektrode dalam penelitian dapat mendeteksi tegangan yang dihasilkan oleh air.
Karena current meter tidak bergerak bagian mereka tidak terganggu banyak
2





sehingga tidak membutuhkan pemeliharaan yang terkait dengan permasalahan
mekanik.
Pada tahun 1998 sudah ada beberapa produk current meter yg dipergunakan :
Tabel : Current meter yang sering dipergunakan. (Sumber: Manual of Standard
Operating Procedures for Hydrometric Surveys in British Columbia, November 1998)
Vertical Axis Current Meters
Horizontal Axis Current
Meters
Price 622AA Valpot BFN 002 (Braystoke)
Price 62AAA Magnetic
OTT 5(Arkansas), 2 impellers
(replaced by C31)
Price 622AA Photo-Fibre Optic

(Swolffer retrolit #2200)OTT, C31, 3 impellersPrice Winter Model AAOSS, B1, 2
impellers (identical to C31)Price PygmyOTT, C1, 3 impellers (replaced by C2 &
OSS, PC1)Price Pygmy Photo-Fibre-Optic
(Swoffer retroit #2200)OSS, PC1, 2 impellers (identical to C2) Swoffer 2100,
impeller

2.2 Pengukuran Kecepatan ArusAir
Menurut www.eng.fiu pengukuran kecepatan arus air disebut dengan Water current
meter yang secara prinsip terbagi dalam tiga sistem, yaitu :
1. Sistem Pencacah Putaran, yaitu current meter yang mengkonversi kecepatan
sudut dari propeller atau baling-baling kedalam kecepatan linear. Biasanya jenis
ini mempunyai kisaran pengukuran antara 0,03 sampai 10 m/s.
3



1. Sistem Elektromagnetik, pada sistem ini air dianggap sebagai konduktor yang
mengalir melalui medan mamgnentik. Perubahan pada tegangan diterjemahkan
kedalam kecepatan.
2. Sistem Akustik, pada sistem ini digunakan prinsip Dopler pada transduser, juga
biasanya berperan sekaligus sebagai receiver, yang memancarkan pulsa-pulsa
pendek pada frekuensi tertentu. Pulsa-pulas direfleksikan ataupun disebarkan
oleh partikel-partikel dalam air dan terjadi pergeseran frekuensi dari yang
diterima kembali oleh receiver, dimana hal tersebut dapat diukur sebagai
kecepatan arus air.
Salah satu jenis current meter yang dapat dibuat adalah
pengukuran arus dengan arus velositas, dengan sistem kerja menghasilkan sinyal dari
masing-masing putaran propeller yang terbuat dari bahan medan magnetik.
(www.seba.de)
Persamaan dari arus velositas adalah :
V = k.n +
Dimana :
V = Aliran velositas (m/s)
k = pitch hidraulic dari propeller (m)
n = revolusi propeller setiap detik
= Karakteristik dari current meter *)
*) dapat diperkirakan dengan melakukan pengujian secara thowing channel


4




2.3 Jenis- Jenis Current Meter
Current meter dapat pula dibagi kedalam dua kategori berdasarkan metode
pengukurannya. Kedua jenis current meter tersebut menurut adalah :
1. Current meter dengan pengukuran non-otomatik, yaitu current meter dengan
cara pengukuran atau perekaman data kecepatan arus yang harus dilakukan
langsung oleh seseorang untuk membacanya, biasanya alat ini ditempatkan pada
suatu struktur tertentu.
2. Current meter dengan pengukuran otomatik, yaitu current meter yang merekam
data kecepatanarus tanpa selalu harus langsung diperiksa oleh pengguna,
Biasanya tipe ini memiliki sarana penyimpanan data yang cukup untuk jangka
waktu pengukuran tertentu.
Karena banyaknya pengelompokan current meter, maka pada topik kali ini akan
banyak membahas tentang jenis current meter verctical axis meter dan axis meter
horizontal yang umum dikembangkan oleh British Columbia.
2.3.1. Vertical axis meter
Tiga model dari Vertical axis meter adalah the Price 622AA meter, the WSC winter
meter, dan the Pygmy meter.
2.3.1.1 The Price 622AA meter
Adalah yang peling umum dipergunakan dengan jenis tiang vertikal dan sering
dipergunakan sebagai pengukur standar karena hasil keluarannya. Bersifat ekstensif
dengan berbagai manfaat untuk penelitian/percobaan dan juga cocok untuk berbagai
kondisi lapangan .
Secara umum tidak menampilkan sinyal yang cocok dengan perhitungan dengan
konsep perhitungan pulsa elektrik pada daerah yang rendah kecepatan arusnya.
Metode yang paling sesuai dipergunakan adalah menghitung perputaran rotor atau
sistem elektrik yang mengolah sinyal audio.
5

Current meter sini secara inherent sangat sensitif terhadap fluktuasi turbulensi
lateral karena arah yang kurang stabil, sangat mungkin untuk menyebabkan galat
pada saat pengukuran kecepatan sehingga berorientasi dalam pengukuran arah arus.
Gambar 1. The Price 622AA meter
2.3.1.2 Modified Price 622AA Meter
Model standard Price 622AA Meter dimoifikasi dengan dua cara mempergunakan
retro-fit kit untuk mengatasi keterbatasan pengukuran kecepatan.
1. Pengalih magnetik yang terletak disebelah rotor menghasilkan sinyal yang bersih
untuk memicu pencacah.
Gambar2. Price 622AA meter with retro-fit kit dengan pengalih magnetik.
6













2. Photo-Fiber-Optic sebagai penghubung antara indikator digital dan pengalih
magnetik, sehingga pencacah dapat membaca kecepatan secara langsung (dengan
kecepatan yang jauh lebih tinggi).
Gambar 3. Fiber optik diterapkan pada Price 622AA.
2.3.1.3 Pygmy Meterriv
Memiliki bentuk yang sangat kecil dengan perbandingan ukuran dua perlima dari
Price 622AA meter, sehingga diorientasikan untuk penggunaan pada kedalaman
rendah. Namun demikian Current meter ini dianjurkan untuk mengukur kecepatan
diatas 0.2 m/s karena untuk menyesuaikan dengan tingkat tekanan dalam
menggerakkan rotor.
Gambar 4. Price 62AA winter (ice) meter.
7












2.3.1.4 WSC Winter meter
Sangat baik dipergunakan dalam musim dingin karena current meter karena dengan
mudah melalui lubang yang dibor di es, dengan melakukan modifikasi pada roda
bagian belakan penangkap arus. Dipergunakan dengan melekatkan pada sebuah
tongkat yang telah ditetapkan, dimana sebelum pengukuran harus disesuaikan suhu
supaya tidak berada dibawah 0 derjat celcius dan setelah pengukuran haruslah
dilakukan pembersihan alat untuk menghindari menggumpalnya es pada bearing
current meter.
2.3.2 Horizontal Axis Current Meters
Sangat baik dipergunakan pada daerah yang memiliki turbulens yang tinggi dengan
kemampuan mengukur arus tajam baik dengan posisi horizontal maupun vertikal.
Dilengkapi dengan rotor yang memiliki keseimbangan saat menghadapi pergerakan
linear.
Semua model menggunakan magnetis permukaan beralih untuk menghasilkan
hitungan rotasi dalam bentuk pulsa, sehingga dapat menghindari terjadinya gesekan
pada komponen yang berdekatan.
2.3.2.1 Braystoke BFN 002 Meter
Miniatur ini sekarang arus meter diberikan dalam bentuk kit, termasuk aksesoris yang
kuat 1,5-2 m. Current meter Braystoke yang saat ini, diproduksi oleh Valeport
perkembangan Ltd Inggris, adalah dirancang untuk ukuran kecepatan arus dalam air
tawar atau air laut, dan tidak dipengaruhi oleh kualitas air. Dalam penerpannya alat
ini belum ditentukan batas-batas galat dari arus sampai yang benar-baling mengukur
kecepatan nilai, sehingga masih sangat perlu untuk dilakukan penelitian lebih lanjut.
8





2.3.2.2 OTT C2 and OSS PC1 Meters
OTT C2 yang identik dengan OSS Pc1; sebelumnya diproduksi di Jerman dan
terakhir di Australia. Model ini dirancang untuk mengukur kecepatan air kecil di
watercourses, tabung percobaan, pipa kecil, dan laboratorium model sungai. Kedua
model memerlukan minyak khusus untuk operasi karena berpengaruh pada penilaian
dari kalibrasi.
Gambar 5. Current meter model OTT C2
2.3.2.3 Universal OTT C31 and OSS B1 Meters
OTT C31 yang identik dengan OSS B1; sebelumnya adalah produksi Jerman dan
terakhir di Australia. Meter ini sekarang digunakan untuk menentukan kecepatan
aliran air buka di saluran dan laut, serta tekanan dalam pipa.
9












Meter ini dapat digunakan di bawah kondisi ekstrim, juga dapat dipergunakan dalam
pengukuran yang terintegrasi misalnya dengan dilengkapi pipa yang memiliki ukuran.
Propellers tersedia dari dua produsen untuk C31 dan OTT OSS B1, bersama-sama
dengan kecepatan dan berbagai komponen untuk setiap efek putaran. Dengan baling-
baling yang tersedia dalam ukuran kecil, komponen dari current meter OTT dan OSS
dapat saling bertukar.
Gambar 6. Current meter OSS B1 pada tongkat berukuran 20 mm, Current meter
OTT C31, Current meter OSS B1 dengan berat 30 kg dilengkapi sensor di bawahnya.
2.4 Pemeliharaan Current Meter
Untuk memelihara kondisi current meter yang sangat wajib dilakukan adalah
pembersihan alat, sehingga sangat penting adalah peran operator dalam
mengatasinya. Karena memang hanya dibutuhkan waktu sedikit untuk
membersihkan, tetapi sangat substansial untuk menghindari masuknya partikel-
partikel seperti pasir dan juga korosi yang dapat mengganggu kinerja current meter.
10










Dalam setiap mengakhiri suatu penelitian, sebaiknya segera dilakukan juga
pengamatan alat untuk memastikan alat tersebut masih dapat dipergunakan dengan
baik.
Secara khusus pada beberapa current meter type Horizontal Axis baling-baling
harus dilepas dari meteran pengukur dan juga minyak yang menempel harus
dihilangkan. Berring harus dibersihkan mempergunakan anti korosi atau dapat
dengan mempergunakan bensin, dan harus memiliki lapisan pelindung yang dilepas
sebelum dipergunakan. Sebelum current meter dipergunakan, batangan penyangga
harus dilapisi dengan minyak pelumas untuk mempermudah gerakan current meter
saat diturunkan.
11













KESIMPULAN
( tolong tulis ya )
SARAN
( tolong tulis yah )
DAFTAR PUSTAKA
Richards. P.R. 1998 Manual of Standard Operating Procedures for Hydrometric
Surveys in British Columbia Resources Inventory Committee. BC-Canada
http://www.seba.de/product/water current meter.html
www.eng.fiu
file:///E:/kuliah/semester%204/Hidrolika/presentasi%201/454-current-meter-alat-
ukur-arah-dan-kecepatan-arus-laut.htm
