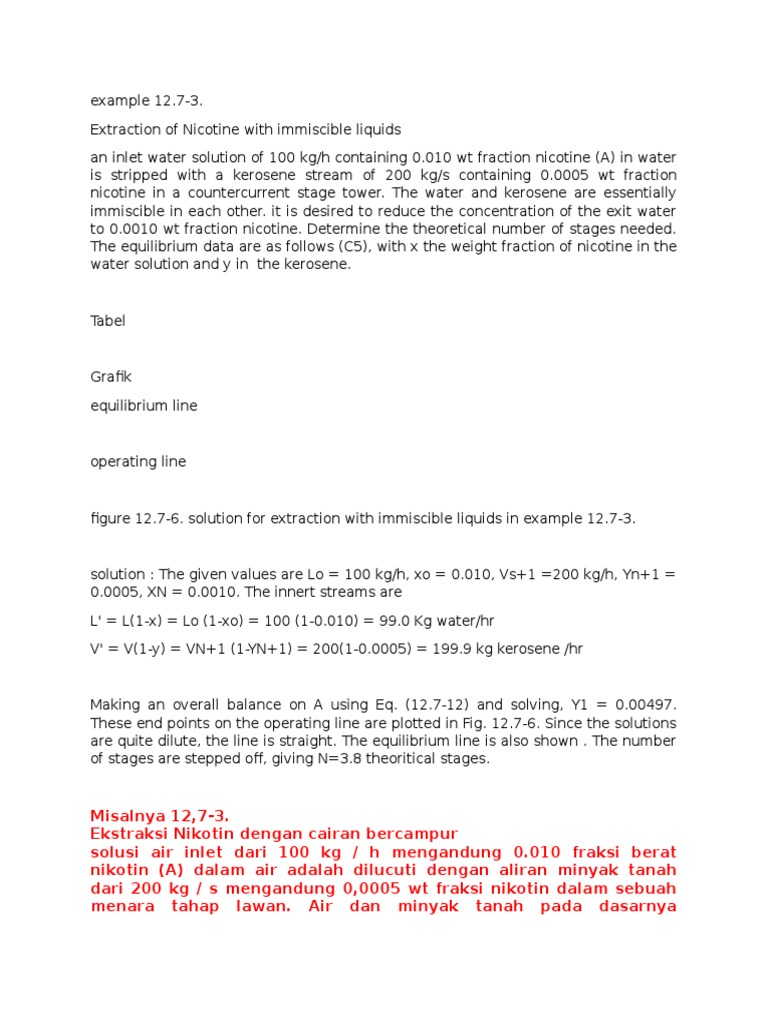

example 12.7-3.

Extraction of Nicotine with immiscible liquids

an inlet water solution of 100 kg/h containing 0.010 wt fraction nicotine (A) in water
is stripped with a kerosene stream of 200 kg/s containing 0.0005 wt fraction
nicotine in a countercurrent stage tower. The water and kerosene are essentially
immiscible in each other. it is desired to reduce the concentration of the exit water
to 0.0010 wt fraction nicotine. Determine the theoretical number of stages needed.
The equilibrium data are as follows (C5), with x the weight fraction of nicotine in the
water solution and y in the kerosene.

Tabel

Grafik
equilibrium line

operating line

figure 12.7-6. solution for extraction with immiscible liquids in example 12.7-3.

solution : The given values are Lo = 100 kg/h, xo = 0.010, Vs+1 =200 kg/h, Yn+1 =
0.0005, XN = 0.0010. The innert streams are
L' = L(1-x) = Lo (1-xo) = 100 (1-0.010) = 99.0 Kg water/hr
V' = V(1-y) = VN+1 (1-YN+1) = 200(1-0.0005) = 199.9 kg kerosene /hr

Making an overall balance on A using Eq. (12.7-12) and solving, Y1 = 0.00497.

These end points on the operating line are plotted in Fig. 12.7-6. Since the solutions
are quite dilute, the line is straight. The equilibrium line is also shown . The number
of stages are stepped off, giving N=3.8 theoritical stages.

Misalnya 12,7-3.
Ekstraksi Nikotin dengan cairan bercampur
solusi air inlet dari 100 kg / h mengandung 0.010 fraksi berat
nikotin (A) dalam air adalah dilucuti dengan aliran minyak tanah
dari 200 kg / s mengandung 0,0005 wt fraksi nikotin dalam sebuah
menara tahap lawan. Air dan minyak tanah pada dasarnya

bercampur satu sama lain. diinginkan untuk mengurangi

konsentrasi air keluar ke 0,0010 fraksi berat nikotin. Menentukan
jumlah teoritis tahap yang dibutuhkan. Data kesetimbangan adalah
sebagai berikut (C5), dengan x fraksi berat nikotin dalam larutan air
dan y dalam minyak tanah.
Tabel
Grafik
garis ekuilibrium
garis operasi
Angka 12,7-6. solusi untuk ekstraksi dengan cairan bercampur
dalam contoh 12,7-3.
Solusi: Nilai-nilai yang diberikan adalah Lo = 100 kg / jam, xo =
0.010, Vs + 1 = 200 kg / jam, Yn + 1 = 0,0005, XN = 0,0010. The
innert stream
L '= L (1-x) = Lo (1-xo) = 100 (1-0,010) = 99,0 Kg air / hr
V '= V (1-y) = VN + 1 (1-YN + 1) = 200 (1-0,0005) = 199,9 kg minyak
tanah / hr
Membuat keseimbangan keseluruhan pada A menggunakan
Persamaan. (12,7-12) dan pemecahan, Y1 = 0,00497. Titik akhir ini
pada garis operasi diplot pada Gambar. 12,7-6. Karena solusi yang
cukup encer, garis lurus. Garis kesetimbangan juga ditampilkan.
Jumlah tahap yang melangkah off, memberikan N = 3,8 tahap
teoritis.
EXAMPLE 12.7-2. Number of stages in Countercurrent Extraction
Pure isopropyl ether of 450 kg/h is being used to extract an aqueous solution
of 150 kg/h with 30 wt % acetic acid (A) by countercurrent multistage
extraction. The exit acid concentration in the aqueous phase is 10 wt %.
Calculate the number of stages required. Solution: The known values are
VN+1 = 450, Y AN+1 = 0, YcN+1 = 1.0, Lo = 150, xA0 = 0.30, xB0 = 0.70,
xco = 0, and xAN = 0.10. The points VN+1, Lo , and LN are plotted in Fig.
12.7-5. For the mixture point M, substituting into Eqs. (12.7-3) and (12.74),xcm = 0.75 and xAm 0.075. The point M is plotted and V1 is located at the
intersection of line LN M with the phase boundary to give yA1 = 0.072 and
yc1 = 0.895. This construction is not shown. (See Example 12.7-1 for
construction of lines.)

The lines Lo V1 and LN VN+1 are drawn and the intersection is the operating
point A as shown. Alternatively, the coordinates of A can be calculated from
Eq. (12.7-10) to locate point A. Starting at Lo we draw line Lo A, which
locates V1. Then a tie line through V1 locates L1 in equilibrium with V1. (The
tie-line data are obtained from an enlarged plot such as the bottom of Fig.
12.5-3.) Line L1 A is next drawn locating V2. A tie line through V2 gives L2. A
line L2 A gives V3. A final tie line gives L3, which has gone beyond the
desired LN . Hence, about 2.5 theoretical stages are needed.
CONTOH 12,7-2. Jumlah tahapan dalam Lawan Ekstraksi Pure isopropil eter dari 450 kg /
jam yang digunakan untuk mengekstrak larutan 150 kg / jam dengan 30% berat asam
asetat (A) dengan ekstraksi multistage arus berlawanan. Konsentrasi asam keluar di fase
air adalah 10% berat. Menghitung jumlah tahap yang diperlukan. Solusi: Nilai-nilai yang
dikenal adalah VN + 1 = 450, Y AN + 1 = 0, YcN + 1 = 1,0, Lo = 150, xA0 = 0,30, xB0 = 0.70,
xco = 0, dan Xan = 0,10. Poin VN + 1, Lo, dan LN diplot pada Gambar. 12,7-5. Untuk
campuran titik M, menggantikan ke pers. (12,7-3) dan (12,7-4), XCM = 0,75 dan Xam 0.075.
Titik M diplot dan V1 terletak di persimpangan jalur LN M dengan batas fase untuk
memberikan yA1 = 0,072 dan yc1 = 0,895. Konstruksi ini tidak ditampilkan. (Lihat Contoh
12,7-1 untuk pembangunan jalur.) Garis Lo V1 dan LN VN + 1 diambil dan persimpangan
adalah titik A operasi seperti yang ditunjukkan. Atau, koordinat A dapat dihitung dari
Persamaan. (12,7-10) untuk mencari titik A. Mulai Lo kita menarik garis Lo A, yang
menempatkan V1. Kemudian garis dasi melalui V1 menempatkan L1 dalam
kesetimbangan dengan V1. (Data tie-line yang diperoleh dari plot diperbesar seperti
bagian bawah Gambar. 12,5-3.) Jalur L1 A berikutnya ditarik menemukan V2. Sebuah
garis dasi melalui V2 memberikan L2. Sebuah garis L2 A memberikan V3. Sebuah garis
dasi akhir memberikan L3, yang telah melampaui LN diinginkan. Oleh karena itu, sekitar
2,5 tahap teoritis yang diperlukan.
