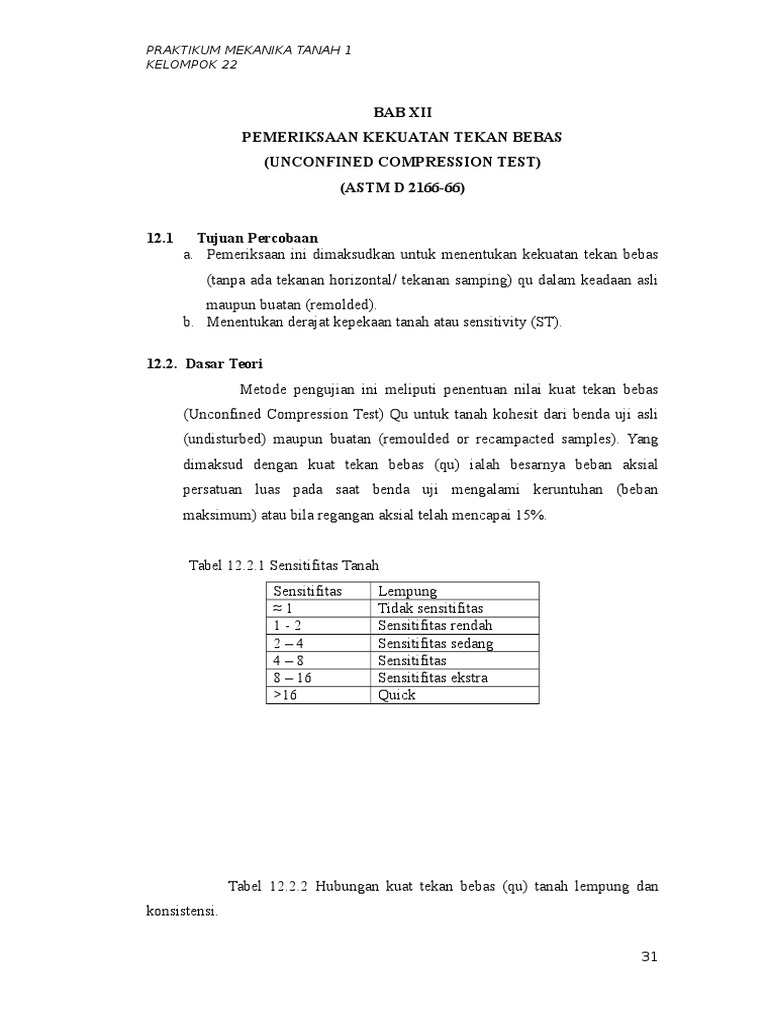

PRAKTIKUM MEKANIKA TANAH 1

KELOMPOK 22

BAB XII
PEMERIKSAAN KEKUATAN TEKAN BEBAS
(UNCONFINED COMPRESSION TEST)
(ASTM D 2166-66)

12.1 Tujuan Percobaan

a. Pemeriksaan ini dimaksudkan untuk menentukan kekuatan tekan bebas
(tanpa ada tekanan horizontal/ tekanan samping) qu dalam keadaan asli
maupun buatan (remolded).
b. Menentukan derajat kepekaan tanah atau sensitivity (ST).

12.2. Dasar Teori

Metode pengujian ini meliputi penentuan nilai kuat tekan bebas
(Unconfined Compression Test) Qu untuk tanah kohesit dari benda uji asli
(undisturbed) maupun buatan (remoulded or recampacted samples). Yang
dimaksud dengan kuat tekan bebas (qu) ialah besarnya beban aksial
persatuan luas pada saat benda uji mengalami keruntuhan (beban
maksimum) atau bila regangan aksial telah mencapai 15%.

Tabel 12.2.1 Sensitifitas Tanah

Sensitifitas Lempung
1 Tidak sensitifitas
1-2 Sensitifitas rendah
24 Sensitifitas sedang
48 Sensitifitas
8 16 Sensitifitas ekstra
>16 Quick

Tabel 12.2.2 Hubungan kuat tekan bebas (qu) tanah lempung dan
konsistensi.

31
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

Konsistensi qu (km/m2)
Lempung keras >400
Lempung sangat kaku 200-400
Lempung kaku 100-200
Lempung sedang 40-100
Lempung lunak 25-50
Lempung sangat lunak >50

12.3 Peralatan
a. Pesawat tekan bebas (Unconfined Compression Machine).
b. Extruder (alat untuk mengeluarkan contoh).
c. Alat pencetak sampel berbentuk silinder dengan tinggi 2 kali diameter.
d. Neraca dengan ketelitian 0,1 gram.
e. Pisau tipis atau tajam.
f. Stop Watch.

12.4 Prosedur Kerja

Persiapan percobaan :
a. Contoh tanah asli diambil dengan alat pencetak sampel.
b. Kedua ujung contoh tanah diratakan pada pesawat UCT, kemudian
pesawat dijalankan.

Pelaksaan percobaan
a. Siapkan pesawat tekan bebas.
b. Contoh tanah diletakkan pada pesawat UCT dijalankan.
c. Setiap pembacaan arloji dengan kelipatan 0,70 mm dilakukan
pembacaan pada dial beban.
d. Percobaan dilakukan sampai terjadi keruntuhan pada sampel.
e. Selanjutnya sampel yang telah hancur tersebut dicetak lagi untuk
percobaan remoulded, dengan syarat massa dan berat sama seperti
diatas.
f. Percobaan a sampai d diulang lagi untuk sampel yang remoulded
(buatan).

12.5 Pengolahan Data

a. Besarnya regangan aksial dihitung dengan rumus :
L
= Lo

32
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

`dimana : = regangan aksial (%).

L = perubahan panjang benda uji.

Lo = panjang benda uji semula.

b. Luas penampang benda uji rata-rata :

Ao
A= (1E)

dimana ; Ao = luas penampang pada benda uji semula (cm2)

c. Tegangan normal dihitung dari :

P
= A (kg/cm2)

P = n . x (kg)
x = angka kalibrasi dari cincin penguji (proving ring)

d. Buat kurva harga tekan bebas, qu (kg/cm2) terhadap regangan kondisi

untuk undisturbed remoulded.
qu ( u )
e. Hitung sensitifitas tanah : St = qu ( r )

1,98
= 1,24 = 1,59

Tabel 12.5.1 UCT Data

33
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

Pengukuran UNDISTURBED DISTURBED

Diameter sampel, Do (cm) 4,895 gr 4,895 gr
Tinggi sampel, Ho (mm) 80,25 gr 80,25 gr
Luas penampang Awal, Ao (cm2) 18,84 gr 18,84 gr
Volume sampel, Vo (cm3) 30,837 cm3 30,837 cm3
Berat ring silinder (gr) 223,23 gr 223,23 gr
Berat ring silinder + Tanah basah (gr) 540,33 gr 540,33 gr
Kalibrasi Proving Ring (kg/div) 0,7 kg/div 0,7 kg/div

Tabel 12.5.2 pengujian Kuat Tekan Bebas untuk Undisturbed

Luas
Faktor
Terkoreksi P. Ring Tegangan
Waktu L Regangan Koreksi Load P
Ac = Dial
(menit) (mm) (%) Area CF (kg)
Ao/CF 0,01 mm (kg/cm)
(1 - )
(cm2)
0.00 0,00 0,00 1,00000 18,84 0 0 0
0.50 0,49 0,49 0,9951 18,93 5 3,5 0,18
1.00 0,96 0,96 0,9904 19,02 8 5,6 0,29
1.50 1,45 1,45 0,9855 19,12 11 7,7 0,40
2.00 1,92 1,92 0,9808 19,21 13,5 9,45 0,49
2.50 2,40 2,40 0,9760 19,30 16 11,2 0,58
3.00 2,88 2,88 0,9712 19,40 19 13,3 0,68
3.50 3,36 3,36 0,9664 19,50 21 14,7 0,75
4.00 3,84 3,84 0,9616 19,59 24 16,8 0,85
4.50 4,32 4,32 0,9568 19,69 26,5 18,55 0,94
5.00 4,80 4,80 0,9520 19,79 29 20,3 1,02
5.50 5,28 5,28 0,9472 19,89 31,5 22,05 1,10
6.00 5,76 5,76 0,9424 19,99 33 23,45 1,17
6.50 6,24 6,24 0,9376 20,09 40 28 1,39
7.00 6,72 6,72 0,9328 20,20 42 29,4 1,45
7.50 7,20 7,20 0,9280 20,30 44,8 31,36 1,54
8.00 7,68 7,68 0,9232 20,41 46,9 32,83 1,60
9.00 8,34 8,34 0,9166 20,55 51 35,7 1,73
10.00 9,60 9,60 0,9040 20,84 57,9 40,53 1,94
11.00 10,55 10,55 0,8945 21,06 59,8 41,86 1,98

34
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

12.00 11,51 11,51 0,8849 21,29 60 42 1,97

13.00 12,47 12,47 0,8753 21,52 56,5 39,55 1,83

Tabel 12.5.3 Pengujian Kuat Tekan Bebas untuk Disturbed

Faktor
Luas P. Ring Tegangan
Waktu L Regangan Koreksi Load P
Terkoreksi Dial
(menit) (mm) (%) Area CF (kg)
Ac =Ao/CF 0,01 mm (kg/cm)
(1 - )
0.00 0,00 0,00 1,000 18,47 0 0,0000 0,00
0.50 0,42 0,42 0,995 18,55 3,9 2,7300 0,14
1.00 0,84 0,84 0,991 18,63 8,8 6,1600 0,33
1.50 1,26 1,26 0,987 18,71 12,5 8,7500 0,46
2.00 1,67 1,67 0,983 18,78 16,2 11,3400 0,60
2.50 2,10 2,10 0,979 18,87 20 14,0000 0,74
3.00 2,51 2,51 0,974 18,95 25,5 16,4500 0,86
3.50 2,93 2,93 0,970 19,03 26,8 18,7600 0,98
4.00 3,35 3,35 0,966 19,11 29,5 20,6500 1,08
4.50 3,77 3,77 0,962 19,19 32 22,4000 1,16
5.00 4,18 4,18 0,958 19,28 34 23,8000 1,23
5.50 4,61 4,61 0,953 19,36 34,5 24,1500 1,24
6.00 5,02 5,02 0,949 19,45 34,5 24,1500 1,24
6.50 5,45 5,45 0,945 19,53 33,5 23,4500 1,20

Tabel 12.5.4 Pemeriksaan Kadar Air Setelah Pengujian

Langkah Pengujian UNDISTURBE
DISTURBED
D
Berat Cawan
8,46 gr 9,15 gr
W1
Berat Cawan + Tanah Basah
32,03 gr 15,04 gr
W2
Berat Cawan + Tanah Kering
27,13 gr 13,9 gr
W3
Berat Air Ww =
4,9 gr 1,14 gr
W3-W3

35
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

Berat Tanah Kering Ws = W3-

18,67 gr 4,75 gr
W1
Kadar Air = Ww/Ws x
26,24% 24%
100%

Gambar 12.1 Grafik Unconfined Compression Test (Disturbed Sample)

Disturbed Sample
1.4
1.2
1
0.8
Tegangan (kg/cm2) 0.6
0.4
0.2
0
0 1 2 3 4 5 6

Regangan (%)

Gambar 12.2 Grafik Unconfined Compression Test (Undisturbed

Sample)

36
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

Undisturbed Sample
2.5

1.5

Tegangan (kg/cm2) 1

0.5

0
0 2 4 6 8 10 12 14

Regangan (%)

Gambar 12.3 Grafik Unconfined Compression Test Undisturbed dan

Disturbed

Tegangan (kg/cm2)
undisturb
ed
disturbed

Regangan (%)

12.6. Kesimpulan
Berdasarkan hasil percobaan didapatkan kesimpulan kekuatan
tekan bebas untuk contoh tanah yang bersifat kohesif, dalam keadaan
asli (undisturbed) adalah sebesar 1,98 kg/cm2 sedangkan dalam

37
 PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

keadaan terganggu (disturbed) adalah sebesar 1,24 kg/cm2. Sehingga

didapat nilai Sensitivity sebesar 1,59, hal ini berarti tanah termasuk
dalam golongan tanah dengan Sensitivitas rendah dengan kisaran 1
2.
Terjadi suatu prilaku yang tidak lazim, yaitu nilai kuat tekan
bebas benda uji remolded lebih kecil dibandingkan dengan nilai kuat
tekan bebas benda uji undisturbed. Hal ini dikarenakan pada tanah
terdapat cukup banyak kerikil kecil dan tanah yang dipadatkan di
dalam tabung cetak kurang padat, sehingga banyak ruang kosong
yang diisi oleh udara, oleh karena itulah ketika dilakukan tes kuat
tekan, tanah lebih mudah runtuh dibandingkan dengan tanah yang
undisturbed sample.

12.7 Gambar Alat

Gambar 10.6.1 Pesawat Tekan Gambar 10.6.2

Bebas Ekstruder 38
PRAKTIKUM MEKANIKA TANAH 1
KELOMPOK 22

Gambar 10.6.3 Pisau

Perata
