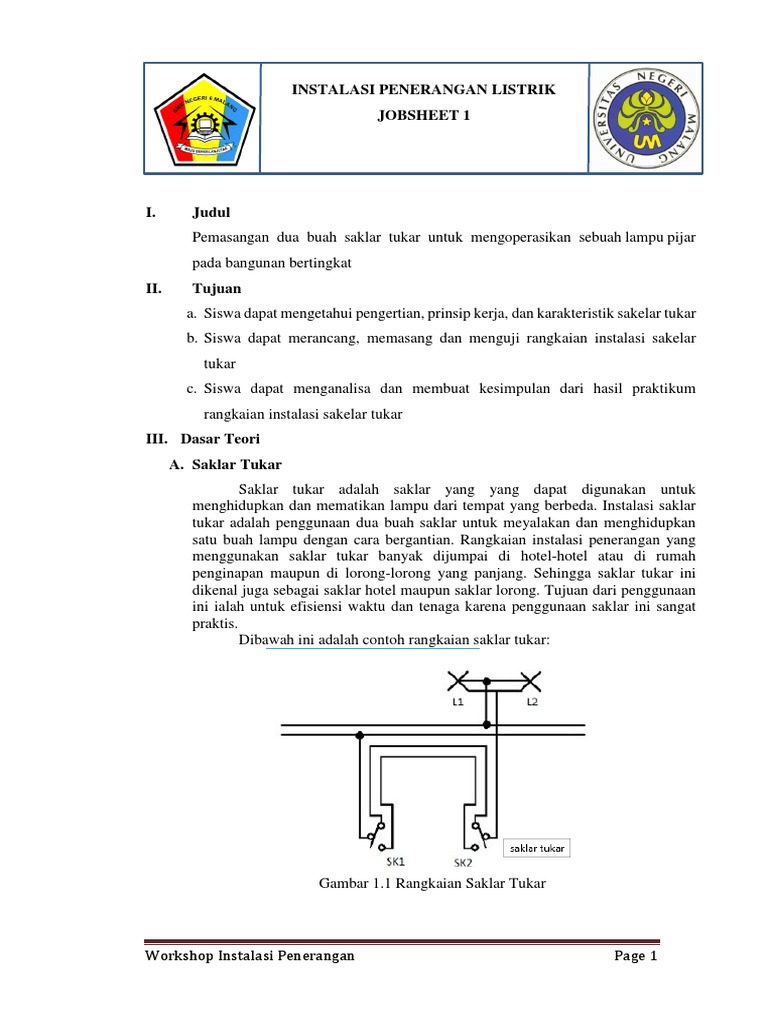

INSTALASI PENERANGAN LISTRIK

JOBSHEET 1

I. Judul
Pemasangan dua buah saklar tukar untuk mengoperasikan sebuah lampu pijar
pada bangunan bertingkat
II. Tujuan
a. Siswa dapat mengetahui pengertian, prinsip kerja, dan karakteristik sakelar tukar
b. Siswa dapat merancang, memasang dan menguji rangkaian instalasi sakelar
tukar
c. Siswa dapat menganalisa dan membuat kesimpulan dari hasil praktikum
rangkaian instalasi sakelar tukar
III. Dasar Teori
A. Saklar Tukar
Saklar tukar adalah saklar yang yang dapat digunakan untuk
menghidupkan dan mematikan lampu dari tempat yang berbeda. Instalasi saklar
tukar adalah penggunaan dua buah saklar untuk meyalakan dan menghidupkan
satu buah lampu dengan cara bergantian. Rangkaian instalasi penerangan yang
menggunakan saklar tukar banyak dijumpai di hotel-hotel atau di rumah
penginapan maupun di lorong-lorong yang panjang. Sehingga saklar tukar ini
dikenal juga sebagai saklar hotel maupun saklar lorong. Tujuan dari penggunaan
ini ialah untuk efisiensi waktu dan tenaga karena penggunaan saklar ini sangat
praktis.
Dibawah ini adalah contoh rangkaian saklar tukar:

Gambar 1.1 Rangkaian Saklar Tukar

Workshop Instalasi Penerangan Page 1

 Prinsip kerja rangkaian di atas adalah, lampu akan menyala jika kedua
saklar berada pada posisi yang sama, misal posisi saklar berada dibagian kontak
atas semua atau kontak bawah semua. Dapat dilihat dari rangkaian diatas.
Sedangkan lampu akan padam jika posisi saklar berbeda tempat, misal satu saklar
berada di kontak atas dan satu lainnya di kontak bawah atau sebaliknya. Konsep
inilah yang menyebabkan saklar bisa dihidupkan maupun dimatikan dari arah
bergantian. Berikut ilustrasinya, warna merah adalah aliran arus listriknya.

Gambar 1.2 Gambar Rangkaian Instalasi Sakelar Tukar

IV. Petunjuk
1. Pemasangan saklar tukar digunakan di hotel-hotel, pada rumah bertingkat,
dan gang-gang (lorong-lorong) yang memerlukan pengontrolan lebih dari
satu tempat.
2. Ketepatan ukuran tata letak komponen dan kerapian serta keindahan
harus selalu diperhatikan.
3. Pipa dan klem serta komponen listrik harus dipasang terlebih dahulu, lalu
pasanglah kawat dalam pipa tersebut.
4. Sambunglah kawat pada kotak sambung.
5. Setelah pemasangan selesai, lakukanlah pengujian tahanan isolasi.
6. Pada waktu mencoba rangkaian harus diamankan dengan sekering.
7. Sambungan kawat didalam kotak sambung ditata melingkar dan diberi kelebihan
secukupnya.
8. Ikuti dengan seksama langkah kerja, agar anda dan peralatan terhindar dari
kecelakaan.

V. Keselamatan dan Kesehatan Kerja

1. Bekerjalah dengan teliti dan hati-hati, serta urut.
2. Gunakan alat keselamatan kerja.
3. Gunakan peralatan sesuai dengan fungsinya.

Workshop Instalasi Penerangan Page 2

VI. Alat dan Bahan
1. Tang kombinasi 1 buah.
2. Tang bulat 1 buah.
3. Tang lancip 1 buah.
4. Tang potong 1 buah.
5. Tang pengupas 1 buah.
6. Obeng + 1 buah.
7. Obeng - 1 bua h.
8. Rol meter 1 buah.
9. Palu 1 buah.
10. AVO meter 1 buah
11. Papan rangkaian dari kayu (1,5x1,5)m 1 buah.
12. Penggaris besi 1 m 1 buah.
13. Penitik 1 buah.
14. Kabel NYA 1,5 mm warna hitam 4 meter
15. Kabel NYA 1,5 mm warna merah 4 meter.
16. Kabel NYA 1,5 mm warna biru 4 meter.
17. Pipa PVC 5/8 3 meter.
18. Kotak sambung T doos 2 buah.
19. Saklar Tukar 2 buah.
20. Fitting duduk 1 buah.
21. Fuse box 1 buah.
22. L bow 5/8 2 buah.
23. Klem pipa 5/8 15 buah
24. Paku sekrup 40 buah.
25. Las doop 2 buah.
.
VII. LANGKAH KERJA:
1. Cermati gambar rangkaian dengan seksama, dan persiapkan bahan dan peralatan yang
dibutuhkan.
2. Bangun rangkaian sesuai gambar percobaan, setelah selesai dan disetujui instruktur,
sambungkan rangkaian ke tegangan sumber.
3. Amati penunjukan Watt - meter dan nilai frekuensi keluaran VFD ke motor listrik.

Workshop Instalasi Penerangan Page 3

4. Atur putaran motor dengan mengatur nilai frekuensi (0 s/d nilai frekuensi pada
nameplate motor) keluaran VFD ke motor listrik. Tiap tahap catat penunjukkan alat
ukur pada tabel di bawah.
5. Setelah selesai melakukan pengukuran, switch OFF semua saklar-saklar.
6. Setelah selesai melakukan percobaan, kembalikan peralatan ke tempatnya semula.

VIII. GAMBAR KERJA

Bagan instalasi dua buah saklar tukar mengoperasikan sebuah lampu pijar.

Pengawatan instalasi dua buah sakalt tukar mengoperasikan sebuah lampu pijar.

Pemipaan

Workshop Instalasi Penerangan Page 4

IX. HASIL PERCOBAAN
Tabel 1. Percobaan
SAKLAR 1 SAKLAR 2 LAMPU

0 0
1 0
0 1
1 1
X. ANALISA
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
........................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
........................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
................................

XI. KESIMPULAN
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
........................................................................................

Workshop Instalasi Penerangan Page 5

XII. TUGAS:
1. Catat hasil dari kerja saklar tukar terebut !
2. Jelaskan prinsip kerja dari saklar tukar !
3. Buatlah kesimpulan !

PENILAIAN

LEMBAR PENILAIAN

Nama Siswa : ...................................................

Kelas : ...................................................
Guru pengajar/instruktur : ...................................................

Skor Skor
Bobot Item Penilaian Total
maks. hasil
A. Proses
1. Penggunaan alat 1-5
20 % 2. Langkah kerja 1-5
3. Keselamatan mesin dan alat 1-5
4. Perawatan alat 1-5

B. Produk
1. Prosedur/SOP memasang wiring
1-20
instalasi.
2. Rangkaian motor pada VFD berhasil
dan diuji sesuai dengan persyaratan 1-20
70 %
yang ada di jobsheet
3. Instalasi motor yang dirakit
menggunakan prosedur, cara/metode
1-30
dan peralatan yang sudah ditentukan
dan dapat berfungsi secara normal

C. Waktu
1. Sesuai alokasi 8
10 %
2. Lebih cepat dari alokasi 10
3. Lebih lama dari alokasi 6

100 % Total

Workshop Instalasi Penerangan Page 6
