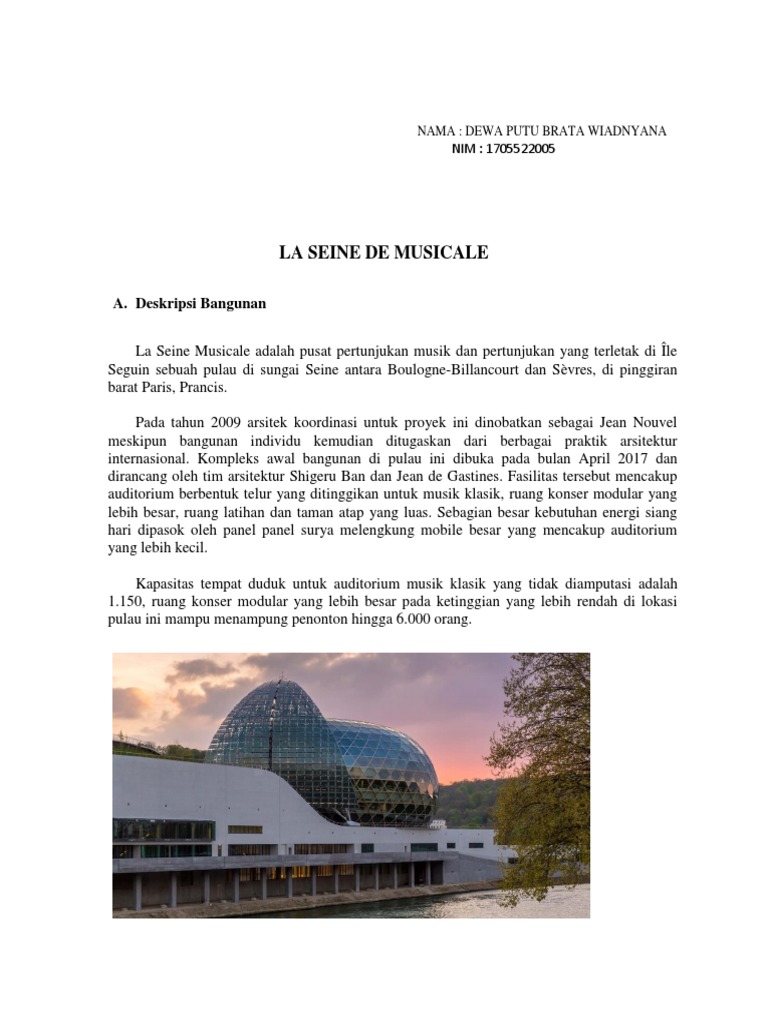

NAMA : DEWA PUTU BRATA WIADNYANA

NIM : 1705522005

LA SEINE DE MUSICALE

A. Deskripsi Bangunan

La Seine Musicale adalah pusat pertunjukan musik dan pertunjukan yang terletak di Île
Seguin sebuah pulau di sungai Seine antara Boulogne-Billancourt dan Sèvres, di pinggiran
barat Paris, Prancis.

Pada tahun 2009 arsitek koordinasi untuk proyek ini dinobatkan sebagai Jean Nouvel
meskipun bangunan individu kemudian ditugaskan dari berbagai praktik arsitektur
internasional. Kompleks awal bangunan di pulau ini dibuka pada bulan April 2017 dan
dirancang oleh tim arsitektur Shigeru Ban dan Jean de Gastines. Fasilitas tersebut mencakup
auditorium berbentuk telur yang ditinggikan untuk musik klasik, ruang konser modular yang
lebih besar, ruang latihan dan taman atap yang luas. Sebagian besar kebutuhan energi siang
hari dipasok oleh panel panel surya melengkung mobile besar yang mencakup auditorium
yang lebih kecil.

Kapasitas tempat duduk untuk auditorium musik klasik yang tidak diamputasi adalah
1.150, ruang konser modular yang lebih besar pada ketinggian yang lebih rendah di lokasi
pulau ini mampu menampung penonton hingga 6.000 orang.
B. Studi Analisis La Seine de Musicale dari Prespektif Arsitektural:

1. Denah

Bentuk denah dari bangunan auditorium ini berbentuk oval dengan berpusat
di tengah-tengah. Bentuk denahnya yang oval membuat sirkulasi terlihat menjadi lebih
mudah dan para pengunjung mendapatkan view yang relatif merata pada setiap

bagiannya.
2. Penampilan fasad

Dengan denahnya yang oval bangunan ini hanya cenderung berbentuk setengah
lingkaran jika dilihat dari atas akan seperti telur. Di sisi bagian lain bangunan terdapat
sebuah lengkungan yang kemudian di fungsikan sebagai tempat dari solar cell tersebut.
Fasad bangunan terlihat lebih menarik ketika kita memperhatikan strukturnya
maka akan kita sadari bangunan tersebut menggunakan rangka kayu yang terekspos
sehingga memunculkan keunikan tersendiri.
3. Dampak Visual

Dengan berdirinya La Seine de Musicale di kota paris dan terletak di tengah-

tengah sungai Seine bangunan ini menjadi sebuah landmark bangunan bentang lebar baru
di paris. Dengan bentuknya yang seperti telur membuatnya terlihat kontras dengan
bangunan-bangunan disekitarnya, walaupun begitu penampilannya yang unik inilah yang
membuatnya menjadi landmark baru di sungai Seine, Paris.

4. Bentuk Keseluruhan

Secara keseluruhan bentuk bangunan ini terlihat kokoh dan kuat dengan
bentuknya yang terlihat seperti cangkang telur ini. Dengan bentuk denah yang oval ini
memungkinkan para pengunjung melihat dengan jelas konser musik yang berlangsung
dari sudut manapun.

5. Interior Bangunan

Interior bangunan yang di fungsikan sebagai tempat konser ini terdiri dari warna
coklat dan merah yang memunculkan suasana hangat pada ruangan. Dengan di dominasi
material kayu pada bagian dalam, bangunan terlihat lebih elegan. Pencahayaan yang di
pergunakan pada interior memakai panel surya pada bagian lengkungnya sebagai
 pencahayaan buatan, selain itu pencahayaan di dalam ruangan juga didukung oleh
pencahayaan alami dengan adanya penggunaan material kaca yang dominan pada bagian
luarnya.

6. Langgam Arsitektur

Bangunan La Seine de Musicale berlanggam kontemporer dengan Ciri-ciri yang

mendasar pada gaya kontemporer terliahat pada konsep ruang yang terkesan terbuka atau
open plan, harmonisasi ruangan yang menyatu dengan ruang luar, memiliki fasad yang
terbuka. Arsitektur ini dikenali lewat karakter desain yang praktis dan fungsional dengan
pengolahan bentuk geometris yang simple dan warna-warna netral dengan tampilan yang
bersih. Penggunaan jendela besar, serta kombinasi bentuk yang unik dan aneh. Banyak
menggunakan material alam. Detail detail bergaris lurus. Kenyamanan dan awat tahan
lama merupakan nilai penting dalam bangunan kontemporer. Selain itu, dalam hal interior
desain kontemporer banyak berpadu dengan tata cahaya untuk menghasilkan kesan ruang
yang selalu segar, sebisa mungkin selalu selaras dengan perkembangan desain kekinian.

C. Studi Analisis La Seine de Musicale dari Prespektif Struktural

1. Bentuk Struktur dan Dimensi

Bentuk bangunan yang terlihat seperti cangkang telur ini memakai struktur rangka
batang. sistem struktur rangka adalah sistem struktur yang terdiri dari batang-batang yang
panjangnya jauh lebih besar dibandingkan dengan ukuran penampangnya Bentuk
kontruksi rangka adalah perwujudan dari pertentangan antara gaya tarik bumi dan
 kekokohan; dan kontruksi rangka yang modern adalah hasil penggunaan baja dan beton
secara rasional dalam bangunan.

Kerangka ini terdiri atas komposisi dari kolom-kolom dan balok-balok. Unsur
vertikal, berfungsi sebagai penyalur beban dan gaya menuju tanah, sedangkan balok
adalah unsur horizontal yg berfungsi sebagai pemegang dan media pembagian lentur.

Kemudian kebutuhan-kebutuhan terhadap lantai, dinding dan sebagainya untuk

melengkapi kebutuhan bangunan untuk hidup manusia, dapat diletakkan dan ditempelkan
pada kedua elemen rangka bangunan tersebut diatas.

Jadi dapat dinyatakan disini bahwa rangka ini berfungsi sebagai struktur
bangunan dan struktural. Bahan- bahan yg dapat dipakai pada struktur ini adalah kayu,
baja, beton atau lain-lain bahan yg tahan terhadap gaya tarik, tekan, punter, dan lentur.
Umtuk masa kini banyak digunakan baja dan beton yg mampu menahan gaya-gaya
tersebut dalam skala besar.

2. Kekuatan dan Stabilitas

Langkah pertama pada analisis rangka batang adalah menentukan apakah rangka
batang itu mempunyai konfigurasi yang stabil atau tidak. Secara umum, setiap rangka
batang yang merupakan susunan bentuk dasar segitiga merupakan struktur yang stabil.
Pola susunan batang yang tidak segitiga, umumnya kurang stabil. Rangka batang yang
tidak stabil dan akan runtuh apabila dibebani, karena rangka batang ini tidak mempunyai
jumlah batang yang mencukupi untuk mempertahankan hubungan geometri yang tetap
antara titik-titik hubungnya.

Penting untuk menentukan apakah konfigurasi batang stabil atau tidak stabil.
Keruntuhan total dapat terjadi bila struktur tak stabil terbebani. Pola yang tidak biasa
seringkali menyulitkan penyelidikan kestabilannya. Pada suatu rangka batang, dapat
digunakan batang melebihi jumlah minimum yang diperlukan untuk mencapai kestabilan.
Untuk menentukan kestabilan rangka batang bidang, digunakan persamaan yang
 menghubungkan banyaknya titik hubung pada rangka batang dengan banyaknya batang
yang diperlukan untuk mencapai kestabilan.

Aspek lain dalam stabilitas adalah bahwa konfigurasi batang dapat digunakan untuk
menstabilkan struktur terhadap beban lateral. Gambar 4.4 menunjukan cara menstabilkan
struktur dengan menggunakan batangbatang kaku (bracing). Kabel dapat digunakan
sebagai pengganti dari batang kaku, bila gaya yang dipikul adalah gaya tarik saja.
Tinjauan dapat memikul gaya tarik dan tekan dengan sama baiknya. Elemen kabel tidak
dapat memenuhi asumsi ini, karena kabel akan melengkung bila dibebani gaya tekan.
Ketika pembebanan datang dari suatu arah, maka gaya tekan atau gaya tarik mungkin
timbul pada diagonal, sesuai dengan arah diagonal tersebut. Suatu struktur dengan satu
kabel diagonal mungkin tidak stabil. Namun bila kabel digunakan dengan sistem kabel
silang, dimana satu kabel memikul seluruh gaya horisiontal dan kabel lainnya menekuk
tanpa menimbulkan bahaya terhadap struktur, maka kestabilan dapat tercapai. stabilitas
sejauh ini beranggapan bahwa semua elemen rangka batang.

D. Kesimpulan

Bangunan struktur bentang lebar berbeda dengan bangunan biasa lainnya.

Bangunan bentang lebar merupakan bangunan yang memungkinkan penggunaan ruang
bebas kolom yang selebar dan sepanjang mungkin. Bangunan bentang lebar biasanya
digolongkan secar umum menjadi 2 yaitu bentang lebar sederhana dan bentang lebar
kompleks. Bentang lebar sederhana berarti bahwa konstruksi bentang lebar yang ada
dipergunakan langsung pada bangunan berdasarkan teori dasar dan tidak dilakukan
modifikasi pada bentuk yang ada. Sedangkan bentang lebar kompleks merupakan bentuk
struktur bentang lebar yang melakukan modifikasi dari bentuk dasar, bahkan kadang
dilakukan penggabungan terhadap beberapa sistem struktur bentang lebar.
La Seine de Musicale termasuk dalam bangunan bentang lebar sederhana karena
hanya memakai satu struktur utama. Sistem struktur yang di pergunakan adalah struktur
rangka batang yang kaku namun tetap dinamis. Rangka batang yang di pergunakan pada la
seine de musicale adalah dengan jenis Curve Truss System
Curve Truss System merupakan kombinasi dari struktur rangka batang rata yang
membentuk lengkungan. Sistem struktur rangka bentang lengkung ini sering disebut juga
sistem fame work. Sistem ini dapat mendukung beban atap smpai denganbentang 75 meter,
seperti pada hanggar bangunan pesawat, stadion olah raga, bangunan pabrik, dll
Struktur batang pada La Seine de Musicale menjanjikan bentang yang cukup
untuk sebuah music hall dengan bentuk yang terlihat seperiti cangkang telur namun tetap
berdiri secara kokoh dan aman bagi civitas di dalamnya.
 THE FASCINATING KHAZAKHSTAN CENTRAL HALL
A. Deskripsi Bangunan
Pengembangan Raffles City
(RCH) yang beragam ini terletak di dekat
Sungai Qiantang di Hangzhou, ibukota
provinsi Zhejiang, yang terletak 180
kilometer barat daya Shanghai, China.
Raffles City Hangzhou akan menjadi
Raffles City Cap-itaLand yang keenam,
mengikuti yang ada di Singapura,
Shanghai, Beijing, Chengdu dan Bahrain.
Proyek ini menggabungkan beragam fungsi
ritel, perkantoran, perumahan dan fasilitas
hotel dan menandai lokasi pemandangan
tanah budaya di Kawasan Kota Baru
Quianjiang. Terletak di distrik bisnis utama
Hang Zhou, Cina. Proyek ini terdiri dari
dua menara mondar-mandir tinggi
bertingkat dua 250 m dari pandangan
gelombang dinamis dan podium komersial
dan parkir mobil di lantai dasar. Gambar 1
(a) adalah citra artistik Proyek. Ini
mencapai ketinggian 60 cerita, menyajikan
pemandangan baik dari dan ke wilayah
Sungai Qiantang dan Danau Barat, dengan
luas lantai hampir 400.000 m2. Filosofi perencanaan proyek ikonik ini adalah untuk menciptakan
'kota vertikal' dari fungsi campuran yang menyediakan layanan '24 -7 'kepada konsumen dan
dengan pandangan bangunan yang terbuka dan dinamis.

Pemilik Proyek adalah Raffles City China Fund, dan CapitaLand bertanggung jawab
atas keseluruhan proyek pengelolaan. Desain arsitek dan insinyurnya adalah UN-Studio dan Ove
Arup masing-masing. Shanghai Construction Ltd. dan China Construction III Engineering
Bureau ditunjuk sebagai kontraktor utama dan kontraktor MEP. Biaya konstruksi keseluruhan
proyek ini lebih dari CNY 6,250 juta misal, sekitar GBP 620 Juta. Pembangunan Proyek dimulai
pada tahun 2012 dan akan selesai dan dibuka untuk umum sejak pertengahan 2017.

Kerangka momen komposit ditambah sistem struktur inti beton diadopsi untuk struktur
menara. Kolom tubular baja berbentuk beton (CFT) bersama dengan balok beton bertulang
(SRC) membentuk kerangka momen luar dari struktur menara. Lembaran dalam dan balok lantai
terbuat dari beton bertulang. Pekerjaan kerangka struktural menara ditunjukkan pada Gambar 1
(b). Makalah ini menyajikan desain dan konstruksi teknik struktural dari Proyek Ikon yang
sangat kompleks ini. Melalui diskusi komprehensif dan elaborasi yang hati-hati, beberapa
kesimpulan tercapai, yang akan menjadi panduan dan referensi desain komposit modern dan
kontra-truction dari bangunan hibrida berbentuk tailor yang serupa.

B. Desain Struktur dan Analisis

1. Struktur menara

Selama perancangan struktural

struktur menara, berbagai
bentuk struktural yang mungkin
dieksplorasi untuk mencapai
hasil optimal dalam fungsi
bangunan, perataan struktural,
efektivitas biaya dan buildability
secara keseluruhan. Sebanyak
tiga bentuk rangka luar dipelajari
sebagai berikut untuk struktur
menara setinggi 250 m:

Opsi 1: Balok lantai baja bersama

kolom tubular baja terisi beton
(CFT);

Opsi 2: Balok beton bertulang

dengan kolom beton bertulang
bertulang (SRC), dan

Opsi 3: Balok bertulang baja (SRC) bersama kolom CFT.

Perbandingan biaya dan analisis rincian pekerjaan dilakukan untuk lantai menara yang
khas. Hasilnya ditunjukkan pada Tabel 1 dan 2 masing-masing. Disimpulkan bahwa
Option 3 dari balok lantai SRC bersama dengan kolom CFT memiliki biaya konstruksi
yang sama rendah karena opsi dominan pada beton bertulang 2. Sementara keseluruhan
siklus konstruksi Option 3 jauh lebih pendek dengan cara menembus jalur kritis
konstruksi kolom dengan tetap bentuk-karya kolom tubular baja. Siklus konstruksi per
lantai tipikal diperkirakan 5 hari seperti yang ditunjukkan pada Tabel 2.

Dengan demikian, Opsi 3 dipilih menjadi kerangka momen luar dari struktur menara
dengan biaya konstruksi yang relatif rendah, konstrukabel yang dapat dikendalikan dan
fungsi bangunan yang masuk akal. Gambar 1 (b) menunjukkan kerangka kerja struktural
daristruktur menara Struktur utama telah ditutup pertengahan tahun 2015.

2. Struktur Podium
 Bingkai momen beton bertulang dan sistem dinding geser diadopsi untuk struktur
podium. Di lokasi atrium pusat, total 4 kolom kolom baja disesuaikan dirancang dengan
sistem lantai komposit beton baja, yang menciptakan ruang ritel bebas kolom sekitar
2000 m2 per lantai. Analisis elemen terbatas yang ketat dengan elemen balok dan elemen
shell dilakukan untuk kecukupan struktural daerah atrium ini. Simulasi urutan konstruksi
terperinci juga cond-ucted yang akan diperkenalkan di Bagian 3 dari Kertas ini.

Sebanyak 4 jumlah jembatan penghubung sekitar 45 m span masing - masing dirancang

dan menghubungkan menara dan menara podium seperti yang ditunjukkan pada Gambar
5. Gambar 5 (a) menunjukkan tata letak umum jembatan penghubung, sedangkan
Gambar. 5 (c) sampai 5 (f) menunjukkan konfigurasi strukturalnya. Gulungan baja
 diadopsi untuk Menghubungkan Jembatan LB2, LB3 dan LB4, sedangkan untuk
Menghubungkan Bridge LB1, bingkai momen baja dirancang dengan kolom yang
diperbolehkan sampai ke dasar bangunan. Semua jembatan penghubung dirancang untuk
dihubungkan secara kaku ke struktur podium, sementara mereka terhubung ke menara
melalui sambungan rol bantalan geser untuk memungkinkan pergerakan menara yang
relatif besar di bawah eksitasi angin dan tindakan seismik. Gambar 5 (b) menunjukkan
rincian bantalan geser. Pergerakan relatif maksimum antara jembatan penghubung dan
bantalan menara dihitung dengan hati-hati di bawah level 3 earth- gempa (MHURD,
2010), yang menentukan kapasitas geser minimum bantalan sliding.

3. Analisis Struktur
Pendekatan desain seismik berbasis kinerja diadopsi untuk menganalisis struktur
(Wang, 2016), termasuk analisis elasto-plastik statis dan dinamis di bawah berbagai
tingkat angin, gempa dan aksi gravitasi. Perangkat lunak analisis struktural dari kedua
ETABS (2010) dan ABAQUS (2004) diadopsi untuk melakukan analisis struktural global
dan mengkaji ulang hasilnya satu sama lain. Dalam model struktural global, elemen
balok-kolom diadopsi untuk mensimulasikan bingkai momen dan struktur struktur,
sementara elemen shell 4-noded diadopsi untuk mensimulasikan perilaku struktural
dinding geser dan lempengan. Kekuatan dan kekakuan yang setara diadopsi untuk
mempertimbangkan kontribusi baja dan bagian beton terhadap keseluruhan kekakuan dan
kekuatan kolom dan balok komposit (Wang & Chung, 2006; Wang, 2012; Wang, 2014).
Dalam simulasi nonlinier elasto-plastik, prosedur solusinya memerlukan beban penuh
untuk diterapkan dalam serangkaian penambahan kecil sehingga solusinya mengikuti
defleksi beban secara ketat. Nilai 5% direkomendasikan sebagai kenaikan regangan
plastis maksimum pada setiap beban increm-ental. Untuk secara akurat memodelkan
deformasi besar pada lokasi kritis setelah perolehan baja dan juga penggumpalan dan
pemecahan beton lokal, material dan geometrik non linieritas digabungkan ke dalam
model elemen hingga. Karena ini adalah masalah yang sangat nonlinear, solusinya
diperoleh melalui sejumlah interaksi equili-brium untuk setiap langkah beban. Ini
dilengkapi dengan prosedur panjang lengkung dimana penempatan nodal, kekuatan di
luar keseimbangan dan matriks kaku struktur tangen diperbarui setelah setiap interaksi
equili-brium. Kriteria konvergensi berbasis kekuatan diadopsi yang mensyaratkan
kekuatan imbalance kurang dari 0,5% dari rata-rata gaya yang diterapkan dalam setiap
interaksi kesetimbangan.

C. Studi Analisis dari Segi Arsitektur

1. Fasad

Kedua menara terdiri dari 'fasad

perkotaan' dengan sirip vertikal, dan 'fasad
lansekap' dengan pekebun horisontal.
Program dan orientasi fasad menentukan
kedalaman, lebar dan sudut panel fasad.
Ini memaksimalkan bukaan dengan rasio
window-to-wall yang optimal.
 2. Sirkulasi
Pemandangan ini dikategorikan sebagai empat pengalaman spasial, terbentang dari
pinggiran situs hingga ke pelataran dalam yang menghadap ke massa yang dibangun.
Peredaran lanskap utama berawal dari empat sudut simpul. Simpul barat dan timur
meluncur ke bawah ke plaza cekung eksterior, sedangkan nodus utara dan selatan
mengalir ke pita struktural atrium bagian dalam.

3. Dampak Visual
Salah satu bangunan tinggi yang terdapat di afrik hangzhou ini setelah di bangun,
menjadi landmark pada lokasi tersebut. Bangunan ini juga merefleksikan sungai-sungai
yang ada di hangzhou

4. Bentuk Keseluruhan
Secara menyeluruh bangunan tinggi ini memiliki bentuk yang sangat fleksibel dan
dinamis bahkan hampir bisa di bilang dekonstruktif. Namun dengan adanya bentuk yang
dinamis tersebut membuat bangunan ini memiliki daya tarik tersendiri

D. Teknologi kosntruksi
1. Konstruksi Mock Up
 Bulu RCH lainnya adalah bentuknya yang bebas
dan atap podium yang disesuaikan seperti yang
ditunjukkan pada Gambar. 1 (a) dan 11 (a). Struktur
kerja tatanan podium ditunjukkan pada Gambar 13.
Berbagai tiang angin diposisikan secara tepat dan
diletakkan di lokasi agar sesuai dengan permukaan
kontrol fasad dari bagian bangunan ini. Panel fasad
tipe terbuka diadopsi, dan isolasi termal dan
bukti air dirancang untuk dipasang pada panel
pendukung beton di antara tiang angin. Ditembak-
beton diadopsi dan konstruksi tiruannya
dilakukan seperti ditunjukkan pada Gambar(a).
Pengujian penetrasi dan pemuatan tekan
dilakukan pada spesimen untuk memastikan
desain pencampuran beton yang tepat dan kekuatan
beton yang dibangun. Sementara itu, tiruan untuk
panel façade tipe terbuka dilakukan, seperti yang
ditunjukkan pada Gambar(b), untuk menilai baik ereksi dan atletik desain.

E. Kesimpulan
Makalah ini menyajikan beberapa kompleksitas, tantangan dan solusi teknik dan
ketentuan selama perancangan teknik struktural dan konstruksi proyek Raffles City di
Hangzhou China. Melalui pendahuluan dan elaborasi yang hati-hati, fitur teknik dan
teknis berikut ditujukan.Desain, tiruan dan konstruksi struktur ikon bentuk
bebas.Rekayasa nilai menggabungkan pertimbangan efektivitas biaya dan efisiensi
konstruksi.Penggabungan konstruksi dan perencanaan pada tahap perancangan proyek.
Makalah ini berfungsi sebagai referensi yang baik tentang desain dan kontra-truksi
struktur bangunan ikonik bebas lainnya.
