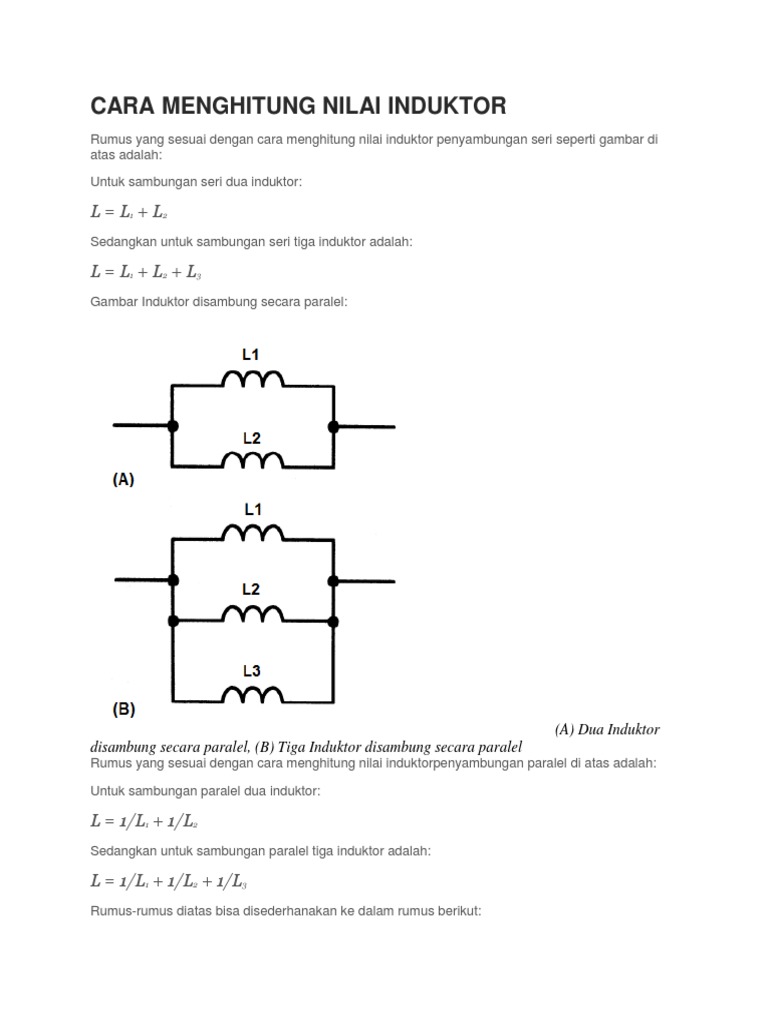

CARA MENGHITUNG NILAI INDUKTOR

Rumus yang sesuai dengan cara menghitung nilai induktor penyambungan seri seperti gambar di
atas adalah:

Untuk sambungan seri dua induktor:

L = L1 + L2
Sedangkan untuk sambungan seri tiga induktor adalah:

L = L1 + L2 + L3
Gambar Induktor disambung secara paralel:

(A) Dua Induktor


disambung secara paralel, (B) Tiga Induktor disambung secara paralel
Rumus yang sesuai dengan cara menghitung nilai induktorpenyambungan paralel di atas adalah:

Untuk sambungan paralel dua induktor:

L = 1/L1 + 1/L2
Sedangkan untuk sambungan paralel tiga induktor adalah:

L = 1/L1 + 1/L2 + 1/L3


Rumus-rumus diatas bisa disederhanakan ke dalam rumus berikut:
L = (L1 x L2) / (L1 + L2)
Karena mengingat ini sebagai hasil nilai induktansi dari penggabungan dua buah induktor.

Agar lebih mudah memahami rumus diatas , perhatikan contoh soal di bawah ini:

CONTOH SOAL INDUKTOR 1


Dibutuhkan nilai induktansi sebesar 10mH (pada rating arus 2A), Bagaimana cara menghitung nilai
induktor untuk memperoleh nilai yang diharapkan tersebut?
Penyelesaian contoh soal:
Dua buah induktor dengan ukuran masing-masing 20mH bisa dirubah menjadi nilai yang diharapkan
(5mH) dengan perhitungan seperti ini:

L = (L1 x L2) / (L1 + L2)


L = (20mH x 20mH) / (20mH + 20mH)
L = 400mH / 40mH
L = 5mH
Karena kedua induktor yang digabungkan adalah identik, maka saat disambungkan keduanya
mendapat sama rata arus yang mengalir, yaitu 1A dari rating arus sebesar 2A.

CONTOH SOAL INDUKTOR 2:


Tentukan nilai induktansi efektif dari rangkaian sambungan gambar di bawah ini:

Gambar rangkaian soal


Penyelesaian:
Rangkaian dapat semakin disederhanakan dengan membutuhkan 3 langkah penyelesaian, yaitu:
L1 dan L2 adalah sambungan seri maka dapat dihitung dengan rumus:

LA = L1 + L2
LA = 20mH + 20mH
LA = 40mH
Rangkaian akan berubah menjadi seperti ini:
Gambar penyelesaian soal 1
Nilai LA(hasil penggabungan nilai L1 dan L2) adalah paralel dengan induktor L3 , maka dapat dihitung
dengan rumus berikut ini:

LB = (LA x L3) / (LA + L3)


LB = (40mH x 120mH) / (40mH + 120mH)
LB = 4800mH / 160mH
LB = 30mH
Rangkaian akan berbah menjadi seperti ini:

Gambar penyelesaian soal 2


Nilai LB (hasil penggabungan nilai LA dan L3) adalah tersambung seri dengan induktor L4, maka dapat
dihitung dengan rumus sebagai berikut:

L = LB + L4
L = 30mH + 40mH
L = 70mH
