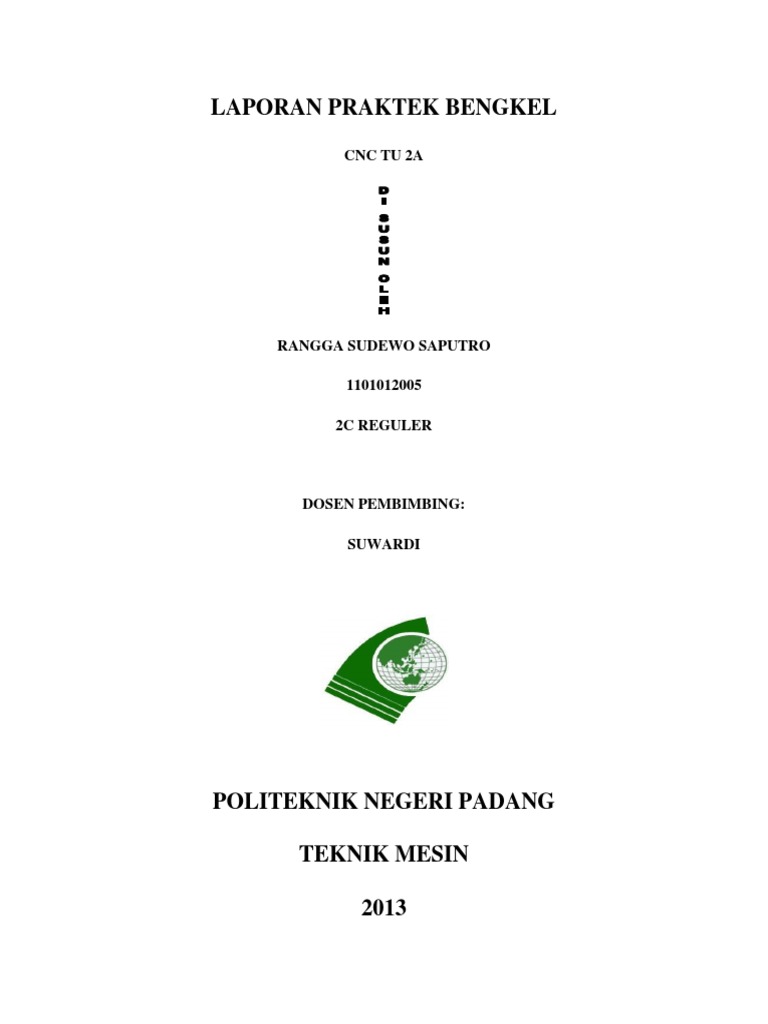

LAPORAN PRAKTEK BENGKEL

CNC TU 2A

RANGGA SUDEWO SAPUTRO

1101012005

2C REGULER

DOSEN PEMBIMBING:

SUWARDI

POLITEKNIK NEGERI PADANG

TEKNIK MESIN

2013
 KATA PENGANTAR

Puji syukur saya panjatkan kehadirat ALLAH SWT. Yang mana berkat izin dan ridho
dari Beliau lah saya dapat menyelesaikan laporan ini tepat pada waktunya.

Laporan ini saya buat untuk memenuhi tugas yang di berikan oleh dosen pembimbing
yaitu Bapak, SUWARDI. Sebagai bahan tinjauan bagi Mahasiswa setelah melaksanakan
kegiatan pratikum di labor PRAKTEK BENGKEL MEKANIK. Dalam laporan ini membahas
perihal tentang pratikum pengoperasian mesin “CNC TU 2A.” Yang di gunakan untuk
menambah pengetahuan pembaca tentang topik di atas.

Harapan penulis, semoga laporan ini dapat di manfaatkan oleh kita bersama sebagai
media pengetahuan.

Kritikan dan saran yang sifatnya membangun sangat diharapkan demi kesempurnaan dari
laporan ini.

Terima kasih.

Padang, Desember 2013

Mahasiswa,

Rangga Sudewo Saputro

 BP: 1101012005

DAFTAR ISI
HALAMAN JUDUL
KATA PENGANTAR
DAFTAR ISI
BAB I PENDAHULUAN
A. Latar belakang
B. Tujuan
BAB II TEORI DASAR
BAB III ALAT DAN BAHAN
A. Alat dan bahan yang digunakan
B. Gambar kerja
C. Pemograman
BAB IV LANGKAH KERJA
BAB V KESELAMATAN KERJA
A. Keselamatan operator
B. Keselamatan mesin dan peralatan
BAB VI PENUTUP
A. Kesimpulan
B. Saran
DAFTAR PUSTAKA
 BAB I

PENDAHULUAN

A. Latar belakang
Dalam menjawab tuntutan zaman, POLITEKNIK NEGERI PADANG (PNP) sebagi
perguruan tinggi mempersiapkan mahsiswa/ lulusannya untuk dapat bersaing di dunia dustri
nantinya setelah menamatkan pendidikan.
Maka daripada itu, sebagai media pendidikan PNP menerapkan metode pengaplikasian teori
dalam bentuk pratik langsung di lapangang yang biasa disebut praktek bengkel. Metode ini di
harapkan agar para mahasiswa selain memahami akan materi juga bisa melaksanaknnya dlam
bentuk kerja pratik, agar dapat bersaing didunia kerja nantinya.
Salah satunya yaitu pratikum atau mata kuliah CNC (Computer Numerical Control), mata
kuliah yang membahs suatu proses mekanik dari sebuah mesin dengan mengikuti perintah dari
pemograman computer dalam membuat suatu benda kerja menjadi bentuk jadi atau sebuah
komponen yang di inginkan.

B. Tujuan
Adapun tujuan dari praktik laboratorium CNC ini adalah;
1. Agar mahasiwa dapat menbuat program mesin CNC
2. Agar mahasiwa dapat menjalankan mesin CNC dengan benar
3. Agar mahasiswa dapat bekerja dengan hati-hati dan penuh ketelitian
4. Agar mahasiswa menjadi tenaga yang terampil nantinya dan dapat bersaing dalam
dunia kerja.
 BAB II

TEORI DASAR

CNC-TU-2A ( Computer Numerical Control-Turning Unit-2 Axis) adalah pemotongan

dengan menggunakan 2 aksial atau 2 sumbu.

1. Titik pemesinan:

- Titik nol alat potong

- Titik nol mesin

2. Teknologi pemotongan:

- Bahan alumunium
- Kecepatan potong
Vc (rn/men it) = d(mm) x 11 x 5 (rpm)
1000
Vs = Kecepatan potong
d = Diameter benda kerja
S = Jumlah putaran sumbu utama
- Kecepatan sumbu utama S (rpm) = Vc (mm/menit) x 1000
d(mm)xfl
- Asutan (F) mm/menit
3. Dimensi
-Diameter 20mm ,panjang 33 mm
-Diameter 20 mm,panjang 45 mm

a. Fungsi-fungsi tombol mesin computer di TU-CNC 2A

Sebelum mengetahui fungsi tombol mesin CNC, kita harus mengetahui terlebih dahulu
pemograman yang harus kita buat, nomor pemcgraman terbagi dua yaitu;

1. Pemograman material ; 7000 — 7491 ke atas

2. Pemograman tool ;0000—0079
;0080—0225

Berikut ini fungsi tombol yang terdapat pada mesin CNC adalah;

Cycle start : Mengaktifkan mesin

Feed hold : Berhenti sesaat
Res : Memberhentikan pemograman
CE / Clearity : Menghapus satu karater huruf
CW / Clear Work : Menghapus satu kata
CBL I Clear Block : Menghapus satu blok atau satu bans
Stroke Next : Menghapus satu block pada block
berikutnya
CPR I Clear Program : Untuk menghapus program
Stroke Next : Simpan program satu maju pada block
berikutnya
Prey : Untuk kembali satu blok di atas
Shift : Untuk mengaktifkan angka-angka atau
huruf yang ada di atas
b. Pembagian kelompok dan fungsi G:
G00 : Gerakan cepat tanpa pemakanan
G0l : Interpolarasi lurus
G02 : Interpolasi searah jarum jam
G03 : Interpolasi berlawanan jarum jam
G64 : Motor asutsn tampa arus
G72 : Sikius pengefraisan kantong
G81 : Sikius pemboran tetep
G82 : Siklus pemboran tetap dengan tinggal diam
G83 : Sikius pembaran tetap dengan pembuangan tatal
G91 : Pemograman nilai inkrumental
G92 : Pergeseran titik referensi

c. Pembagian kelompok status dan fungsi M:

M03 : Spindel frais hidup, searah jarum jam
M06 : Penggeseran alat, radius pisau frais masuk
M30 : Program berakhir

d. Pembagian kelompok status dan fungsi A

A0 : Tanda-tanda alarm
AOO : Salah kode
AOl : salah radius / M99
A02 : Salah nilai Z
A03 : Salah nilai F
A04 : salah nilal X
A05 : Tidak ada kode M30
 BAB III

ALAT DAN BAHAN

A. Alat dan Bahan yang dipergunakan

Peralatan yang di pakai

Pada praktek labor cnc tu 2 A ini kita memerlukan peralatan sebagai berikut :
- Mesin CNC 2 aksial
- Pahat bubut rata
- Kuas pembersih
- Kunci Ragum

Bahan yang dipakai

Dalam praktek CNC TU-2A ini bahan yang dipakai adalah :

Alumunium dengan ukuran Ø 22 x 100 cm

B. GAMBAR KERJA

Gambar Peluncur
Gambar Bidak
 C. PEMOGRAMAN
1. Program Bidak
G X Z F (mm/menit)
92 2800 500
M03
00 2100 500
01 2100 -3300 50
00 2800 -3300
00 2800 500
00 2000 500
01 2000 -3300 50
00 2000 500
00 1800 500
01 1800 -2000 50
00 1800 500
00 1600 500
01 1600 -2000 50
00 1600 500
00 1400 500
01 1400 -2000 50
00 1400 500
00 1200 50
00 1200 0
01 1400 -300 50
00 1400 0
00 1000 0
01 1400 -300 50
00 1400 500
00 1400 -900
01 1200 -1200 50
01 1200 -2000 50
00 1400 -2000
00 2000 -2000
00 1800 -2000
01 2000 -2500
00 2000 -2000
00 1600 -2000
01 2000 -2500
00 140 -900
01 10000 -1200 50
01 1000 -2000
00 2000 -2000
00 1400 -2000
01 2000 -2500 50
00 2000 -2000
00 1000 -2000
01 2000 -2500 50
00 2000 -2700
01 1800 -2900 50
01 2000 -3100 50
00 2000 -3300
00 2000 500
M30
 2. Program Peluncur
G X Y F (mm/menit)
92 2800 500
Mo3
00 2100 500
01 2100 -4500 50
00 2100 500
00 2000 500
01 2000 -4500 50
00 2000 50
00 1800 50
01 1800 -3100 50
00 1800 500
00 1600 50
01 1600 -3100 50
00 1600 500
00 1400 500
01 1400 -3100 50
00 1400 500
00 1200 500
01 1200 -400 50
02 1400 -500 50
00 1400 500
00 1000 500
01 1000 -400 50
02 1400 -600 50
00 1400 500
03 1000 -200 50
00 1400 -1100
01 1200 -1600 50
01 1200 -3100 50
01 2000 -3600 50
00 2000 -1100
01 1000 -1600 50
01 1000 -3100 50
01 2000 -3600 50
00 2000 -3100
00 1000 -3100
02 1800 -3500 50
00 2000 -3500
01 2000 -3850 50
01 1800 -4050 50
01 2000 -4250 50
00 2000 -4500
00 2800 500
M30
 BAB IV

LANGKAH KERJA

Adapun langkah-langkah kerja pengerjaan job ini adalah sebagai berikut:

1. Membuat data program yang benar sesuai dengan langkah – langkah yang telah
ditentukan.
2. Mempersiapkan bahan dan peralatan yang di perlukan,
3. Hidupkan mesin,
4. Masukkan program yang telah dibuat ke dalam computer,
5. Periksa kebenaran data dengan menekan tombol M,
6. Melakukan percobaan dengan menggunakan media kertas sebagai tempat lukisan dari
hasil program yang telah dibuat,
7. Pasang benda kerja dan seting cutter,
8. Hidupkan mesin secara manual,
9. Gerakan mata cutter searah sumbu x atau diatas benda kerja, setelah ada pemakanan
sedikit, input nilai x = 11 mm,
10. Gerakan mata cutter searah sumbu z atau disamping benda kerja, setelah ada
pemakanan sedikit, input nilai z,
11. Gerakan mata cutter searah sumbu V atau disamping benda kerja ,setelah ada
pemakanan sedikit, input nilai Y = 36 diameter,
12. Atur nilai Z dengan jauhkan mata cutter sejauh 500,
13. Atur nilai X dengan menggeser mata cutter sejauh 1400,
14. Kembali keprogram semula dengan menekan tombol H/C. setelah semua penyetingan
selesai maka lakukan proses kerja dengan menekan tombol start,
15. Setelah selesai buka benda kerja dan kemudian bersihkan mesin.
 BAB V

KESELAMATAN KERJA

A. Keselamatan operator
Pada dasarnya , dalam pratikum labor CNC faktor kecelakaan bagi operator sangat kecil .
Namun menjaga keselamatan perlu juga diperhatikan , yaltu:
1. Periksalah keadaan lingkungan kerja, pastikan aman dari factor kecelakaan,
2. Bekerjakalah dengan kondisi badan yang fit,
3. Gunakan alat pelindung diri bila di perlukan,
4. Pergunakan peralatan sesuai dengan fungsinya,
5. Bekerjalah dengan hati-hati dan sesuai dengan petunjuk yang diberikan.

B. Keselamatan mesin dan peralatan

Adapun hal-hal yang harus diperhatikan untuk menjaga keselamatan mesin dan peralaan
adalah sebagai berikut:
1. Periksa keadaan mesin dan peralatan sebelum mempergunakannya.
2. Pergunakan peralatan sesuai dengan fungsinya.
3. Bekerjalah dengan hati-hati dan sungguh-sungguh agar tidak terjadi kerusakan benda dan
peralatan kerja.
 BAB VI

PENUTUP

A. Kesimpulan
Adapun kesimpulan yang dapat diambil setelah melakukan praktek CNC yaitu :
1. Pandainya seseorang akan keterampilan tergantung dan keinginan orang tersebut.
2. Praktek CNC yang telah penulis lakukan adalah praktek mesin otomotif yang bekerja
berdasarkan program yang telah dibuat.
3. Pembuatan program yang dibuat sesuai dengan Iangkah pembuatan program yang
direncanakan.

B. Saran
Pada kesempatan ini penulis akan membenikan beberapa saran yang dapat dimanfaatkan
nantinya yaitu:
1. Berdoalah sebelum bekerja.
2. Buatlah program data dengan benar sesuai dengan petunjuk yang diberikan.
3. Perhatikan keadaan mesin sebelum memulal pekerjaan.
 DAFTAR PUSTAKA

COURSE NOTE PRAKTEK BENGKEL MEKANIK SEMESTER TIGA.
