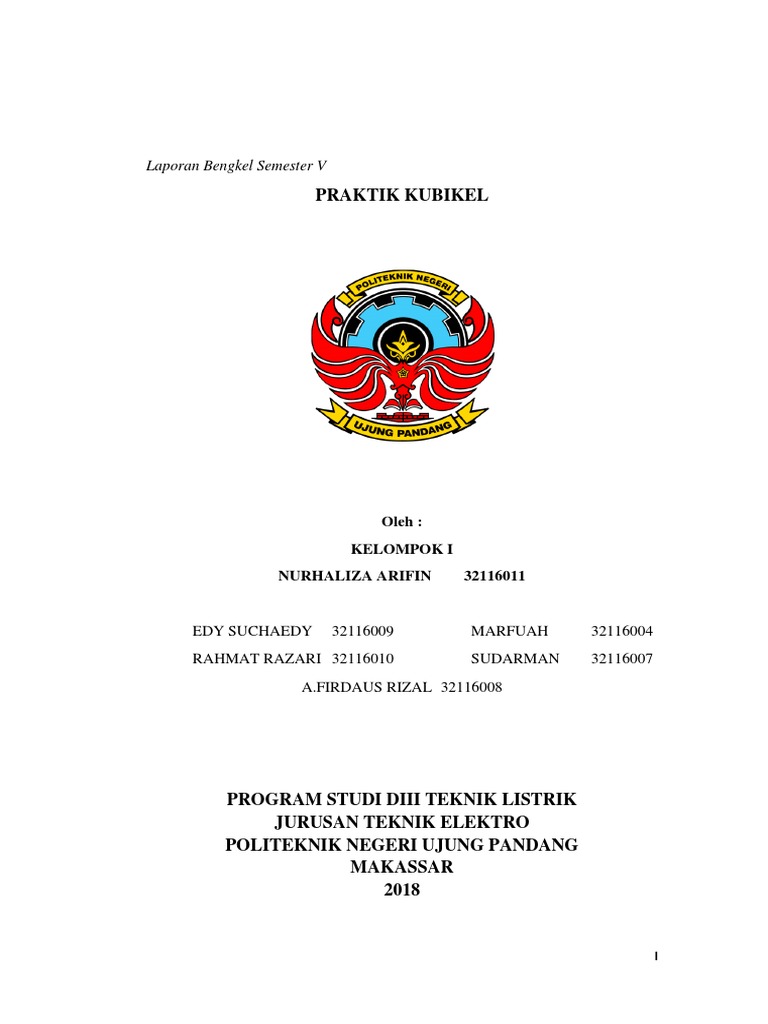

HALAMAN SAMPUL

Laporan Bengkel Semester V

PRAKTIK KUBIKEL

Oleh :
KELOMPOK I
NURHALIZA ARIFIN 32116011

EDY SUCHAEDY 32116009 MARFUAH 32116004

RAHMAT RAZARI 32116010 SUDARMAN 32116007
A.FIRDAUS RIZAL 32116008

PROGRAM STUDI DIII TEKNIK LISTRIK

JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI UJUNG PANDANG
MAKASSAR
2018

I
I
 KATA PENGANTAR

Assalamu’alaikum Wrahmatullahi Wabarakatuh,

Alhamdulillah puji dan syukur penulis panjatkan kehadirat Allah

Subhanallahu Wata’ala, yang senantiasa melimpahkan rahmat dan hidayah-Nya
kepada penulis sehingga penulisan laporan hasil praktik bengkel listrik ini dengan
judul “Praktik Kubikel”.

Adapun laporan ini membahas tentang peralatan pada kubikel, langkah-

langkah pengoperasian peralatan kubikel, dan prinsip kerja dari kubikel.

Penulis menyadari sepenuhnya bahwa tanpa bantuan dari berbagai pihak

dalam hal ini instruktur dan rekan lainnya, maka dalam praktik maupun penyusunan
laporan ini tidak dapat terselesaikan dengan baik. Oleh karena itu penulis
mengucapkan banyak terima kasih kepada semua pihak atas bimbingan khususnya
dosen penanggung jawab dan pembimbing bengkel semester V kelas 3A DIII
Teknik Listrik.

Penulis juga menyadari bahwa dalam laporan ini masih terdapat banyak
kesalahan baik dari isi, penyusunan maupun penulisannya. Oleh karena itu, penulis
menyampaikan maaf dan mengharapkan kritik serta saran yang bersifat
membangun guna perbaikan laporan ke depannya.

Semoga laporan ini dapat bermanfaat bagi para pembacanya dan semoga
semua yang terlibat dalam penyusunan laporan ini mendapatkan balasan dari Allah
Subhanallahu Wata’ala.

Wassalamu ‘alaikum Warahmatullahi Wabarakatuh.

Makassar, Desember 2018

Penulis

II
 LEMBAR PENGESAHAN

Yang bertanda tangan di bawah ini, menyatakan bahwa mahasiswa yang

tersebut namanya di bawah ini benar telah menyelesaikan praktik bengkel semester
V (lima) yaitu praktikum Kubikel.

Nama : Nurhaliza Arifin

NIM : 321 16 011
Kelas : 3A D3 TEKNIK LISTRIK
Judul : Praktik Kubikel

Telah selesai melaksanakan praktik bengkel kurang lebih empat pekan,

Pelaksanaan dimulai pada hari Rabu, tanggal 11 Oktober 2018 – 01 November
2018.

Makassar, 03 November 2018

Penanggung Jawab,

Ir.H.Hamma, MT. __
NIP. 195712311988031010

III
 DAFTAR ISI

Contents
HALAMAN SAMPUL ............................................................................................ i

KATA PENGANTAR ............................................................................................ ii

LEMBAR PENGESAHAN ................................................................................... iii

DAFTAR ISI .......................................................................................................... iv

DAFTAR TABEL ................................................................................................... v

DAFTAR GAMBAR ............................................................................................. vi

BAB IPENDAHULUAN ........................................................................................ 1

1.1 Latar Belakang ......................................................................................... 1

1.2 Tujuan ....................................................................................................... 2

BAB II TINJAUAN PUSTAKA............................................................................. 3

2.1 Panel Tegangan Menengah (Mv Panel/Cubicle) ...................................... 3

2.2 Jenis dan Komponen Kubikel................................................................... 3

2.2.1 Kubikel Incoming .............................................................................. 4

2.2.2 Kubikel Metering .............................................................................. 6

2.2.3 Kubikel Outgoing .............................................................................. 7

2.3 Tipe-Tipe Kubikel .................................................................................... 8

2.3.1 Cubicle tipe IM – IMC ...................................................................... 8

2.3.2 Cubicle tipe QM – QMC – PM ......................................................... 9

2.3.3 Cubicle tipe DM1 A/W ..................................................................... 9

2.3.4 Cubicle tipe CM (Metering) .............................................................. 9

BAB III LANGKAH KERJA ............................................................................... 11

3.1 Pengoperasian Kubikel ........................................................................... 11

IV
 3.1.1 Testing dan Commissioning ............................................................ 11

3.2 Operasional Kubikel SM6 di dalam Sistem (meng”ON”kan) ................ 12

3.2.1 Pengoperasian meng”ON”kan Instalasi Sisi LV-Incoming (A) ...... 12

3.2.2 Pengoperasian meng”ON”kan Instalasi Sisi MV-Incoming &

Outgoing (B) ................................................................................... 12

3.2.3 Pengoperasian meng”ON”kan Instalasi Sisi LV-Outgoing (C) ...... 13

3.3 Operasional Kubikel SM6 di dalam Sistem (meng”OFF”kan) .............. 13

3.3.1 Pengoperasian meng”OFF”kan Instalasi Sisi LV – Incoming (A) . 13

3.3.2 Pengoperasian meng”OFF”kan Instalasi Sisi MV – Incoming &

Outgoing (B) ................................................................................... 14

3.3.3 Pengoperasian meng”OFF”kan instalasi Sisi LV – Outgoing (C) .. 14

3.4 Membuka cover kubikel MV sisi Incoming (Kubikel IM)..................... 15

BAB IV HASIL DAN PEMBAHASAN .............................................................. 16

4.1 Daftar Alat dan Bahan ............................................................................ 16

4.2 Data Spesifikasi Kubikel ........................................................................ 17

4.2.1 Kubikel Incoming SM6 IM ............................................................. 17

4.2.2 Kubikel Metering SM6 CM ............................................................ 18

4.2.3 Kubikel Outgoing SM6 DM1-A ..................................................... 19

BAB V PENUTUP ................................................................................................ 20

5.1 Kesimpulan ............................................................................................. 20

5.2 Saran ....................................................................................................... 20

DAFTAR PUSTAKA ........................................................................................... 21

LAMPIRAN .......................................................................................................... 22

V
 DAFTAR TABEL

Table 4.1 Daftar Alat dan Bahan........................................................................... 17

V
 DAFTAR GAMBAR

Gambar 2.1 Kubikel 20 kV .................................................................................... 3

Gambar 2.2 Busbar.................................................................................................. 5
Gambar 2.3 Solefuse................................................................................................ 6
Gambar 2.4 Trafo Tegangan ................................................................................... 7
Gambar 2.5 Saklar Pemutus .................................................................................... 8
Gambar 2.6 Current Transformator........................................................................ 8
Gambar 3.1 Engkol Kubikel ................................................................................. 11
Gambar 4.1 Name plate Kubikel SM6 IM ............................................................ 18
Gambar 4.2Name plate SM6 CM ......................................................................... 18
Gambar 4.3Name plate Voltage Transformator.................................................... 19
Gambar 4.4Name plate Solefuse ........................................................................... 19
Gambar 4.5 Name plate SM6 DM1-A .................................................................. 19

VI
 BAB I

1 PENDAHULUAN

1.1 Latar Belakang

Dalam lingkungan masyarakat modern seperti saat ini listrik merupakan suatu
hal yang sangat penting dalam menunjang segala aktivitas mereka, dapat dikatakan
bahwa listrik sebagai salah satu kebutuhan utama bagi penunjang dan pemenuhan
kebutuhan hidup manusia. Listrik merupakan salah satu bentuk energi yang praktis
dan sederhana. Listrik juga mudah disalurkan dari jarak yang berjauhan, mudah
didistribusikan untuk area yang luas, mudah diubah ke dalam bentuk energi lain
dan bersih (ramah lingkungan). Oleh karena itu, manfaat listrik telah dirasakan oleh
masyarakat, baik pada kelompok perumahan, sosial, publik dan industri.

Perkembangan teknologi yang semakin maju pada saat ini mengakibatkan

banyaknya pemakaian sumber daya listrik sebagai penunjang kehidupan. Dengan
peningkatan pemakaian energi listrik, maka dibutuhkan suatu kualitas sistem
jaringan distribusi yang handal. Sistem distribusi merupakan penyaluran energi
listrik dari pusat pembangkit sampai ke konsumen atau pelanggan.

Sistem distribusi tenaga listrik ditunjang oleh perlengkapan-perlengkapan

distribusi yang memadai. Pada kondisi normal sistem distribusi teraliri arus maupun
tegangan kerja sehingga dapat mempengaruhi perlengkapan yang ada. Kondisi
kerja perlengkapan distribusi seperti isolator, konduktor, transformator maupun
sambungan pada saluran udara sangatlah rawan mengalami gangguan yang
ditimbulkan oleh arus beban.

Dalam pelajaran ilmu kelistrikan terdapat hubungan timbal balik antara teori
dan praktik. Hubungan timbal balik ini merupakan kaitan yang sangat erat, dimana
pengetahuan yang didapatkan dalam teori haruslah dipraktikkan. Karena dengan
praktik akan membantu mahasiswa untuk mengetahui dan mengerti serta mampu
melaksanakan pekerjaan di lapangan/industri dengan baik dan benar.

1
 Oleh karena itu sebagai perguruan tinggi yang berorientasi pada program
pendidikan vokasi, Politeknik Negeri Ujung Pandang khsusnya Jurusan Teknik
Elektro Program Studi Teknik Listrik menjadikan praktikum bengkel sebagai salah
satu metode untuk melahirkan sumber daya manusia yang kompeten dan
berkualitas.

1.2 Tujuan

Adapun tujuan yang ingin dicapai dari praktik bengkel Kubikel adalah
sebagai berikut :
1. Menjelaskan fungsi dari setiap peralatan/bahan pada Kubikel.
2. Menjelaskan cara mengoperasikan Kubikel.
3. Menjelaskan prinsip kerja peralatan kubikel.

2
 BAB II

2 TINJAUAN PUSTAKA

2.1 Panel Tegangan Menengah (Mv Panel/Cubicle)

Kubikel ialah suatu perlengkapan atau peralatan listrik yang berfungsi

sebagai pengendali, penghubung dan pelindung serta membagi tenaga listrik dari
sumber tenaga listrik, Kubikel istilah umum yang mencangkup peralatan switching
dan kombinasinya dengan peralatan kontrol, pengukuran, proteksi dan peralatan
pengatur. Peralatan tersebut dirakit dan saling terkait dengan perlengkapan,
selungkup dan penyangga. Dapat dilihat pada Gambar 2.1 di bawah ini,

Gambar 2.1 Kubikel 20 kV

Fungsi Kubikel
1. Mengendalikan sirkuit yang dilakukan oleh saklar utama
2. Melindungi sirkuit yang dilakukan oleh fuse/pelebur
3. Membagi sirkuit dilakuan oleh pembagian jurusan/kelompok (busbar)

2.2 Jenis dan Komponen Kubikel

Sistem tegangan menengah di dalam kelistrikan yang biasanya digunakan

adalah tegangan: 3,3 kV, 6,3 kV, 7,2 kV, 12 kV, 20 kV, 36 kV. Pada kubikel terdiri
atas dua jenis panel yaitu:

3
 1. SM6 Cubicle (Individual)
2. SM6 Cubicle (di dalam sistem)

Panel tegangan menengah biasanya disebut dengan cubicle, untuk

selanjutnya kita akan menyebut panel tegangan menengah dengan cubicle. Secara
umum kubikel atau panel tegangan menengah / switchgear 20 kV pada sisi
konsumen merupakan peralatan penghubung dan pembatas arus antara gardu PLN
dengan gardu konsumen yang berlangganan pada tegangan menengah.

Secara spesifikasi dai kubikel itu sendiri akan dibahas pada karakteristiknya
pada berikut:
 Service Voltage : 20 kV
 Rated Volatge : 24 kV
 Rated Insulation Voltage : 50 kV
 Rated Current : 400 A – 630 A – 1250 A
 Short Time Withstand Current : 16 kA / Is.

Didalam produk kubikel tegangan menengah (MV Cubicle), memiliki tipe

yang berbeda, sesuai dengan fungsinya. Ditinjau dari fungsinya, kubikel TM dapat
dibagi beberapa fungsi yaitu Incoming, Out-Going, Metering, Coupler dll.
Selanjutnya dijelaskan beberapa fungsi saja, misalkan: incoming, outgoing dan
metering.

2.2.1 Kubikel Incoming

Kubikel Incoming berfungsi sebagai penghubung dari sisi sekunder trafo daya
ke busbar 20 kV. Tegangan 20 kV dari sisi sekunder trafo masuk ke dalam busbar
20 kV yang berada di dalam kubikel 20 kV. Adapun komponen-komponen dalam
Incoming adalah sebagai berikut:
1. Busbar
Busbar digunakan untuk mengumpulkan daya listrik dengan tegangan 20
kV sertamembaginya ke tempat-tempat yang diperlukan. Busbar dibuat dari
tembaga atau aluminium dengan bentuk sesuai dengan desain dari masing-
masing pabrik. Dapat dilihat pada gambar 2.2 di bawah ini,

4
 Gambar 2.2 Busbar

2. PMS (Pemisah)
Disconnecting switch (DS) atau Pemisah (PMS) adalah peralatan pada
sistem tenaga listrik yang berfungsi sebagai saklar pemisah yang dapat
memutus dan menyambung rangkaian dalam kondisi tanpa beban, proses
buka tutup PMS memiliki interlocking dengan PMT dan earthing switch.

Mekanisme interlocking tersebut adalah :

 PMS tidak dapat ditutup ketika PMT dalam posisi tertutup,
 Saklar pembumian (Earthing Switch) dapat ditutup hanya ketika PMS
dalam keadaan terbuka, dan
 PMS dapat ditutup hanya ketika PMT dan ES terbuka.
3. Earthing Switch
Saklar pentanahan digunakan jika akan dilakukan pemeliharaan terhadap
sistem dan menghilangkan tegangan akibat kapasitansi yaitu dengan
menghubungkan saluran yang bertegangan ke bumi. Dalam keadaan normal
saklar pentanahan pada posisi terbuka dan bila saluran transmisi mengalami
gangguan hubung singkat maka saklar pentanahan akan ditutup dengan
tujuan membebaskan tegangan pada salusan transmisi.
4. Heater
Heater adalah alat yang berfungsi untuk menjaga komponen – komponen
kubikel dari kelembapan udara, karena kelembapan udara bisa

5
 menimbulkan bercak – bercak kotoran sehingga bercak kotoran akan
menjadi karatan di peralatan kubikel. Alat ini di operasikan pada tegangan
220 Volt dan akan tetap beroperasi walaupun kubikel dalam kondisi
normal/off maupun saat terhubung ke bumi. Heater juga terdapat pada
kubikel metering dan outgoing.

2.2.2 Kubikel Metering

Kubikel ini berfungsi untuk keperluan pengukuran. Kubikel ini dilengkapi

dengan alat pengukuran , seperti amperemeter, voltmeter, dan wattmeter. Selain itu,
kubikel ini juga dilengkapi dengan alat proteksi, seperti fuse. Adapun alat – alat
yang terdapat dalam kubikel metering sebagai berikut:

1) Fuse
Pada kubikel terdapat suatu sekering tegangan menengah yang sering
disebut sebagai solefuse. Rating tegangannya bisa mencapai 34 kV, dan
mampu bekerja pada arus 31.5 kA. Solefuse ini digunakan untuk melindungi
trafo tegangan dari gangguan. Dapat dilihat pada Gambar 2.3 ,

Gambar 2.3 Solefuse

 Ampere Meter Berfungsi mengukur arus listrik yang mengalir

melalui fasa.
 Watt Meter Berfungsi mengukur besarnya daya yang disuplay dari
genset/PLN.

6
  kWh Meter Berfungsi mengukur besarnya daya yang digunakan
oleh beban.
 Power Factor Meter Berfungsi mengukur factor daya dari
PLN/genset.
 Trafo Tegangan (Potensial Transformer) berfungsi untuk
menurunkan tegangan tinggi atau tegangan menengah menjadi
tegangan rendah. Trafo ini mengubah tegangan menjadi besaran
ukur sesuai dengan tegangan alat – alat pengukuran. Trafo ini
berhubungan dengan jaringan tegangan 20 kV melalui perantara
fuse. Dapat dilihat pada Gambar 2.4,

Gambar 2.4 Trafo Tegangan

2.2.3 Kubikel Outgoing

Kubikel outgoing merupakan kubikel penghubung antara busbar 20 kV

yang berada di dalam kubikel dengan jaringan tegangan menengah. Adapun alat –
alat yang terdapat dalam kubikel metering sebagai berikut:

a. Pemutus Tenaga (Circuit Breaker)

Circuit Breaker adalah suatu peralatan listrik yang digunakan untuk
menghubungkan atau memutuskan arus listrik sesuai dengan ratingnya.
Circuit breaker ini dapat dioperasikan secara otomatis maupun manual
dengan waktu pemutus atau penyambungan yang tetap sama, sebab

7
 faktor ini ditentukan oleh struktur mekanisme yang menggunakan
pegas. Dapat dilihat pada Gambar 2.5 di bawah ini,

Gambar 2.5 Saklar Pemutus

b. Trafo Arus (Current Transformer)

Current Transformer (CT) adalah suatu peralatan transformator yang
diletakkan dalam rangkaian tenaga listrik yang berguna sebagai
peralatan ukur yang dihubungkan dengan relay pengaman. Dengan
transformator arus dapat diperluas batas pengukuran suatu alat ukur.
Dapat dilihat pada Gambar 2.6 di bawah ini,

Gambar 2.6 Current Transformator

2.3 Tipe-Tipe Kubikel

2.3.1 Cubicle tipe IM – IMC

8
 Cubicle IM biasanya digunakan sebagai Incoming atau Outgoing
Switchgear untuk kondisi On-Load Switching. IMC adalah kubikel tipe IM yang
dilengkapi dengan Current Transformator (CT) untuk digunakan sebagai
pengukuran (bukan untuk proteksi).

2.3.2 Cubicle tipe QM – QMC – PM

QM adalah Load Break Switch (LBS) yang dikombinasikan dengan fuse

yang dilengkapi dengan “stiker fuses mechanism”. QM dapat digunakan untuk
proteksi transformator dan proteksi kabel feeder.
QMC adalah Cubicle tipe IM yang dilengkapi dengan Current
Transformator (CT).
PM adalah Load Break Switch (LBS) yang dikombinasikan dengan fuse
yang tidak dilengkapi dengan “stiker duses mechanism”.

2.3.3 Cubicle tipe DM1 A/W

DM1-A adalah Cubicle SM6 yang menggunakan Fixed type Circuit Breaker
dan dilengkapi dengan relay proteksi (biasanya menggunakan sepam). DM1
biasanya digunakan sebagai Incoming Feeder atau Outgoing Feeder.
DM1-W adalah kubikel SM6 yang menggunakan Drow-out type Circuit
Breaker dan dilengkapi dengan relay proteksi (biasanya menggunakan sepam).
DM1-A atau DM1-W biasanya diinstal bersama dengan kubikel tipe lain,misalnya:
IM, IMC, QM, QMC, CM, dll sesuai dengan desain dari sistem distribusi.

2.3.4 Cubicle tipe CM (Metering)

CM adalah kubikel SM6 yang berisi Voltage Transformator (VT)

dilengkapi dengan fuse dan disconnecting. CM digunakan sebagai panel metering.
Bagian SM6 kubikel selanjutnya adalah pada bagian di dalam sistem.
Dimana pada panel tegangan menengah, dalam pengoperasian kubikel harus
diperhatikan single line diagram nya, dimana kubikel sebagai Incoming atau

9
Outgoing. Contoh: Jika ingin melakukan Earthing Switch pada kubikel sisi
Incoming, sumber daya dari kubikel tersebut harus padam.

10
 BAB III

3 LANGKAH KERJA

3.1 Pengoperasian Kubikel

Posisi Lever Kubikel pada Saat Pengoperasian

Posisi untuk Opening Posisi untuk Closing

Gambar 3.1 Engkol Kubikel

3.1.1 Testing dan Commissioning

Untuk instalasi yang baru dipasang, sebelum melakukan pengoperasian

sistem, harus dilakukan test dan commissioning pada instalasi tersebut untuk
memastikan bahwa instalasi tersebut sudah siap dimasukkan tegangan dan arus.
Pada pelaksanaan Testing dan Commissioning, hal-hal yang harus dilakukan adalah
sebagai berikut:
 Visual checking keseluruhan instalasi.
 Mengecek panel, apakah sudah terpasang dengan baik.
 Mengecek perlengkapan panel, apakah perlengkapan untuk panel sudah
terpasang semua dan terpasang dengan baik.
 Perangkat panel dioperasikan secara mekanik dan elektrik.
 Mengecek pengawatan kendali untuk tegangan rendah dan heater.
 Pengujian megger.

11
3.2 Operasional Kubikel SM6 di dalam Sistem (meng”ON”kan)

Persiapan sebelum meng”ON”kan Instalasi

 Memastikan seluruh instalasi sudah siap untuk dioperasikan
(dimasukkan tegangan 220/380 Volt atau 20KV).
 Memastikan seluruh circuit breaker di sisi LV – Incoming (sisi-A), sisi
MV (sisi-B) dan sisi LV-Outgoing (Sisi-C) dalam kondisi Open.
 Memastikan pada sisi-C Kubikel Incoming MV (Kubikel IM), tidak
dalam kondisi di-grounding (Grounding Switch dalam keadaan Open).
 Memastikan power supply untuk Kubikel MV sudah ON, memeriksa
relay proteksi/Sepam, apakah sudah mendapat power supply.

3.2.1 Pengoperasian meng”ON”kan Instalasi Sisi LV-Incoming (A)

Adapun langkah meng”ON”kan instalasi sisi LV-Incoming yaitu sebagai

berikut:
a) Memastikan sumber 220/380 Volt sudah siap untuk disalurkan.
b) Memastikan pada outgoing sisi A sudah aman dan siap untuk
dimasukkan tegangan.
c) Meng”ON”kan MCCB (A).
d) Mengecek dengan testpen pada sisi LV trafo apakah tegangan sudah
masuk. Pengecekan dapat juga dilihat pada sisi kubikel MV – Incoming
& Outgoing (B).

3.2.2 Pengoperasian meng”ON”kan Instalasi Sisi MV-Incoming & Outgoing (B)

Adapun langkah-langkah meng”ON”kan Instalasi Sisi MV-Incoming &

Outgoing yaitu sebagai berikut:
a) Pada kubikel Incoming (IM) memastikan sumber 20 KV dari trafo sudah
masuk ke kubikel MV dengan melihat indikator apakah sudah menyala.
b) Memastikan pada kubikel Metering (CM) dan kubikel Outgoing (DM1-
A) dalam kondisi open (OFF).
c) Meng”ON”kan kubikel IM dengan menggunakan tongkat.

12
 d) Meng”ON”kan kubikel CM dengan menggunakan tongkat. Jika ada
voltmeter, mengecek apakah tegangan 20 KV sudah terbaca.
e) Sebelum meng”ON”kan kubikel Outgoing (DM1-A):
 Membuka Grounding Switch dengan tongkat.
 Meng”ON”kan Disconnecting Switch.
 Meng”ON”kan kubikel DM1-A dengan push button electric
atau tombol mekanik di CB-Cubicle.
f) Memastikan trafo sudah ON.

Catatan:
Selama kubikel MV, terutama yang tipe DM1 yang menggunakan relay
proteksi/sepam, power supply ke relay proteksi harus tetap ON karena relay
proteksi harus selalu stand by untuk dapat memproteksi Kubikel MV jika sewaktu-
waktu terjadi fault.

3.2.3 Pengoperasian meng”ON”kan Instalasi Sisi LV-Outgoing (C)

Adapun langkah-langkah meng”ON”kan instalasi sisi LV-outgoing yaitu

sebagai berikut:
1. Memastikan sumber 220/380 Volt sudah siap di sisi incoming MCCB.

2. Memastikan pada outgoing sisi-C sudah aman dan siap untuk

dimasukkan tegangan.

3. Meng”ON”kan MCCB (C).

3.3 Operasional Kubikel SM6 di dalam Sistem (meng”OFF”kan)

3.3.1 Pengoperasian meng”OFF”kan Instalasi Sisi LV – Incoming (A)

Adapun langkah meng”OFF”kan instalasi sisi LV-Incoming yaitu sebagai

berikut:
1. Memastikan sumber 220/380 Volt sudah siap untuk di”OFF”kan.

13
 2. Memastikan pada outgoing sisi-A sudah aman dan siap untuk
di”OFF”kan.
3. Meng”OFF”kan MCCB (A).

3.3.2 Pengoperasian meng”OFF”kan Instalasi Sisi MV – Incoming & Outgoing

(B)

Adapun langkah-langkah meng”OFF”kan Instalasi Sisi MV-Incoming &

Outgoing yaitu sebagai berikut:
1. Meng”OFF”kan kubikel DM1-A dengan push button electric atau
tombol mekanik di CB Cubicle.
2. Memastikan trafo sudah OFF.
3. Meng”OFF”kan Disconnecting Switch kubikel DM1-A.
4. Meng”ON”kan Grounding Switch kubikel DM1-A.
5. Meng”OFF”kan kubikel CM dengan menggunakan tongkat.
6. Meng”OFF”kan kubikel IM dengan menggunakan tombol merah pada
mechanical cubicle atau dengan tongkat.
7. Kubikel MV yang pada posisi Incoming, setelah kubikel di”OFF”kan,
tidak boleh langsung di-grounding (Tidak boleh mengoperasikan
Grounding Switch), karena pada sisi bawah (koneksi kabel) tegangan
incoming masih ada.

Catatan:
Untuk kubikel SM6 mempunyai beberapa macam Operating Mechanisms.
Pada kubikel Incoming (IM), memastikan sumber 20 KV dari trafo sudah masuk ke
kubikel MV dengan melihat indikator apakah sudah menyala.

3.3.3 Pengoperasian meng”OFF”kan instalasi Sisi LV – Outgoing (C)

Adapun langkah-langkah meng”ON”kan instalasi sisi LV-outgoing yaitu

sebagai berikut:

1. Meng”OFF”kan beban-beban pada Outgoing (C).

14
 2. Memastikan pada outgoing sisi-C sudah aman dan siap untuk
di”OFF”kan.
3. Meng”OFF”kan MCCB (C).

3.4 Membuka cover kubikel MV sisi Incoming (Kubikel IM)

Adapun langkah-langkah membuka cover kubikel MV sisi incoming (kubikel

IM) yaitu sebagai berikut:

1. Memastikan / mengecek trafo sudah “OFF”.

2. Memastikan indikator lampu sudah mati, hal ini menandakan suplai
incoming sudah tidak ada / sudah OFF.
3. Meng”OFF”kan Disconnecting Switch Kubikel IM dengan menggunakan
tongkat.
4. Meng”ON”kan Grounding Switch Kubikel IM dengan menggunakan
tongkat.
5. Cover depan kubikel IM dapat dibuka

15
 BAB IV

4 HASIL DAN PEMBAHASAN

Dalam mengoperasikan kubikel sebaiknya yang pertama dihubungkan adalah

metering, hal ini disebabkan karena apabila incoming di ON-kan terlebih dahulu
akan berbahaya, dimana pada incoming terdapat tegangan 20 KV. Setelah metering
dihubungkan, selanjutnya outgoing di hubungkan dengan membuka kunci B
terlebih dahulu sehingga Q1 dapat dihubungkan. Dalam menghubungkan Q1
terlebih dahulu dipastikan tidak ada orang yang berada di jaringan distribusi untuk
menghindari bahaya tegangan. Selanjutnya pada saat outgoing dan metering sudah
terpasang maka incoming sudah bisa di-ON-kan. Kunci A digunakan untuk
memastikan outgoing telah terhubung, selanjutnya kunci C untuk membuka
pengunci CB dengan jaringan distribusi, sehingga pada saat tombol ON ditekan,
maka CB akan ON dan tegangan akan mengalir dari kubikel ke jaringan distribusi.
Untuk mengambil data pada job ini perlu dipastikan bahwa kubikel
diposisikan dalam keadaan standby / netral, semua bagian kubikel dihubungkan
dengan pembumian dan dilakukan pengecekan terhadap bagian- bagian kubikel.
Setelah kubikel dalam kondisi standby, semua peralatan dalam keadaan terbuka,
termasuk PMT, PMS, DS, CB. Adapun dalam melakukan pengukuran atau
pengambilan data, baik pada pengujian tahanan isolasi maupun tahanan
pembumian, terlebih dahulu dipastikan kubikel sudah kembali dalam posisi standby
/ netral (tidak ON dan tidak dibumikan).

4.1 Daftar Alat dan Bahan

Adapun peralatan yang digunakan dalam praktikum kubikel ini dapat dilihat
pada table 4.1 berikut:

16
 Table 4.1 Daftar Alat dan Bahan

No. Nama Alat dan Bahan Spesifikasi Jumlah Satuan

1 Kubikel 20 KV 1 Buah

2 Transformator Daya 380 V/20 KVa 1 Buah

3 Handle 1 Buah

4 Kunci Inggris 1 Buah

5 Megger Tahanan Isolasi 1 kV dan 5 kV 1 Buah

6 Earth Tester 1 Buah

7 Safety Shoes Krisbow 1 Buah

8 Baju Bengkel 1 Buah

9 Kamera Handphone 1 Buah

4.2 Data Spesifikasi Kubikel

Pada praktek ini kami menggunakan kubikel tipe SM6 (individu), dimana
untuk kubikel incoming menggunakan kubikel SM6 IM, dan Metering
menggunakan SM6 CM, dan Outgoing menggunakan SM6 DM1-A.

Berikut ini adalah spesifikasi dari komponen-komponen yang berada pada

kubikel.

4.2.1 Kubikel Incoming SM6 IM

17
 Kubikel IM biasanya digunakan sebagai Incoming atau Outgoing
Switchgear untuk kondisi On Load Switching. Dalam kubikel terdiri dari komponen
busbar 3 fasa, dan 1 heater.

Gambar 4.1 Name plate Kubikel SM6 IM

4.2.2 Kubikel Metering SM6 CM

Kubikel SM6 CM adalah kubikel yang berisi Voltage Transformator (VT)

dilengkapi dengan Fuse dan Disconnecting Switch CM digunakan sebagai panel
metering.

Gambar 4.2Name plate SM6 CM

Berikut adalah spesifikasi dari komponen-komponen yang ada dalam

kubikel SM6 CM :
1. Voltage Transformator

18
 Gambar 4.3Name plate Voltage Transformator

2. Solefuse

Gambar 4.4Name plate Solefuse

4.2.3 Kubikel Outgoing SM6 DM1-A

Kubikel SM6 DM1-A adalah kubikel yang menggunakan Fixed type Circuit
Breaker dan dilengkapi dengan relay proteksi (biasanya menggunakan sepam),
DM1 biasanya digunakan sebagai incoming feeder atau outgoing feeder.

Gambar 4.5 Name plate SM6 DM1-A

19
 BAB V

5 PENUTUP

5.1 Kesimpulan

Setelah melakukan praktik pengukuran di bengkel bagian Kubikel, maka

dapat disimpulkan bahwa :

1. Kubikel terdiri dari bagian incoming, metering, serta outgoing untuk

mengoperasikan kubikel switch dari tiap bagian harus dalam kondisi aktif,
sehingga incoming dapat memasukkan sumber dan bagian metering
melakukan pengukuran parameter serta outgoing dapat menyalurkan
listrik ke trafo yang dioperasikan dengan circuit breaker.
2. Untuk mematikan kubikel langkah awal yang perlu dilakukan adalah
memastika semua bagian yang telah diaktifkan dalam keadaan OFF dan
setelah itu mengaktifkan Grounding Switch Cubicle IM dengan
menggunakan tongkat agar kubikel tetap dalam keadaan aman sehingga
lingkungan di sekitar kubikel juga aman.

5.2 Saran

Adapun beberapa saran dari penulis setelah melaksanakan praktik kubikel ini
yaitu sebagai berikut:

1. Hendaknya tetap waspada terhadap setiap alat listrik yang ada pada
laboratorium tegangan menengah. Dan tetap mengutamakan K3 setiap
melakukan kegiatan apapun.
2. Hendaknya mahasiswa lebih aktif bertanya terhadap hal baru yang ada
serta tetap memperhatikan kelengkapan alat kerja dan menjaganya.

20
 6 DAFTAR PUSTAKA

Persyaratan Umum Instalasi Listrik – PUIL 2000

Badruddin. 2013. Sistem Distribusi. Jakarta: Pusat Pengembangan Bahan Ajar
UMB.
Kadir, Abdul. 2000. Distribusi dan Utilisasi Tenaga Listrik. Jakarta : UI-Press.

21
 LAMPIRAN

Gambar kubikel incoming

Gambar Kubikel outgoing

22
