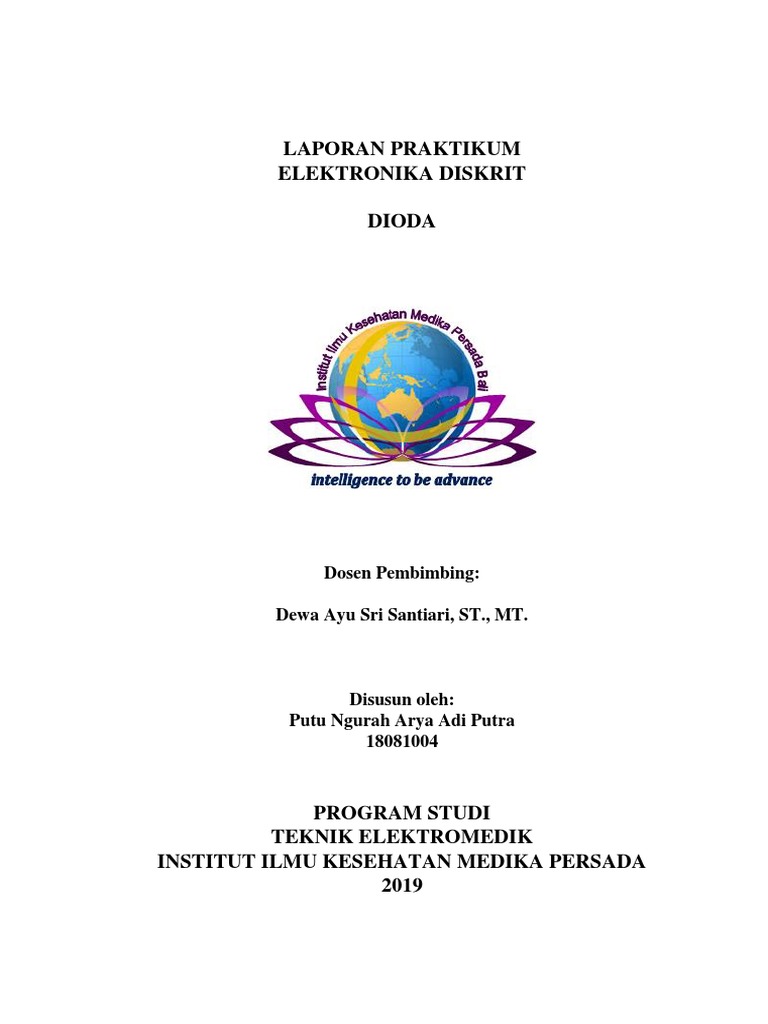

LAPORAN PRAKTIKUM

ELEKTRONIKA DISKRIT

DIODA

Dosen Pembimbing:

Dewa Ayu Sri Santiari, ST., MT.

Disusun oleh:
Putu Ngurah Arya Adi Putra
18081004

PROGRAM STUDI
TEKNIK ELEKTROMEDIK
INSTITUT ILMU KESEHATAN MEDIKA PERSADA
2019
 DAFTAR ISI

DAFTAR ISI …………………………………………………………. i

BAB I PENDAHULUAN ……………………………………...…...... 1

1.1 Latar Belakang …………………………………................. 1

1.2 Rumusan Masalah ………………………………………… 1

1.3 Tujuan Praktikum ………………………………………....... 1

1.4 Manfaat Praktikum ………………………………………..... 2

BAB II TINJAUAN PUSTAKA ............……….…..…………………. 3

2.1 Pengertian Dioda ….………………....................................... 3

BAB III METODE PENELITIAN ……………..............………………. 7

3.1 Alat dan Bahan ……..……………..............………………. 7

3.2 Langkah Praktikum ………………..............………………. 7

3.3 Hasil Praktikum …….……………..............………………. 8

BAB IV ANALISIS DAN KESIMPULAN …………….............………. 10

4.1 Analisis ……………………….……….............................. 10

4.2 Kesimpulan ……………….………………….................... 11

DAFTAR PUSTAKA

LAMPIRAN

i
 BAB I
PENDAHULUAN

1.1 Latar Belakang

Pada masa ini teknologi sudah mengalami kemajuan yang sangat pesat
sehingga berpengaruh pada bidang tertentu salah satunya kesehatan.setiap alat
kesehatan dapat mendeteksi dan membantu pelaku kesehatan dalam mengatasi
penyakit yang ada.Alat- alat kesehatan pasti berisi komponen- komponen
elektronika.salab satu komponen tersebut adalah diode.dioda berfungsi sebagai
penyerah rangkaian elektronika.
1.2 Rumusan Masalah
1. Apa itu dioda ?
2. Bagaimana bentuk dan jenis-jenis dioda?
3. Bagaimana cara mengukur nilai dari dioda?
1.3 Tujuan Praktikum
1. Untuk mengetahui dioda.
2. Untuk mengetahui bentuk dan jenis-jenis dioda.
3. Untuk mengetahui cara mengukur nilai dari dioda.

1
 2

Manfaat Pratikum
Bagi pembaca , tulisan ini dapat bermaanfaat untuk menambah wawasan pembaca
tentang Dioda.
Bagi penulis , tulisan ini dapat bermanfaat untuk memperdalam pemahaman
tentang Dioda
 3

BAB II
TINJAUAN PUSTAKA

Pengertian Dioda
Pengertian dioda (diode) adalah komponen elektronika aktif yang terbuat dari
bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke
satu arah tetapi menghambat arus listrik dari arah sebaliknya.
Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika.
Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti
negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan
negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari
anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.
Banyak macam dan bentuk diode yang ada di pasaran tetapi yang paling sering kita
jumpai adalah diode yang berbentuk silinder warna hitam terdapat gelang perak di
salah satu sisinya. Karena cara penggunaan diode ini sangat mudah dan sederhana
di bandingkan dengan tipe yang lain.

Fungsi Dioda
Berikut ini adalah fungsi dari dioda antara lain:
 Untuk alat sensor panas, misalnya dalam amplifier.
 Sebagai sekering(saklar) atau pengaman.
 4

 Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk

sinyal AC.
 Untuk menstabilkan tegangan pada voltage regulator
 Untuk penyearah
 Untuk indikator
 Untuk alat menggandakan tegangan.
 Untuk alat sensor cahaya, biasanya menggunakan dioda photo.
Simbol Dioda
Perhatikan gambar Dioda berikut ini:

Gambar di atas merupakan bentuk sederhana dari dioda. Ada simbol + berarti aliran
yang positif disebut anoda sedangkan simbol – berarti negatif disebut katoda.
Jenis Dioda

Berikut ini adalah jenis diode diantaranya:

1. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu
penerangan
 5

2. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai
penyearah arus AC ke arus DC.
3. Dioda Schottky yang berfungsi sebagai Pengendali
4. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai
penstabil tegangan.
5. Dioda Photo yang berfungsi sebagai sensor cahaya
Cara Kerja Dioda
Dioda semikonduktor hanya bisa melewati satu arus yang searah, pada saat dioda
memperoleh arus akan maju satu arah (forward Bias). Karena di dalam dioda ada
junction yaitu pertemuan konduktor antara tipe p dan tipe n. kondisi ini dapat
dikatakan bahwa konduksi penghantar masih tergolong kecil. Sedangkan bila dioda
diberi satu arah/bias mundur (Reverse bias) maka dioda tidak bekerja dan pada
kondisi ini dioda mempunyai tahanan dalam yang tinggi sehingga arus sulit
mengalir.
Apabila dioda silicon dialiri arus AC, maka yang mangalir hanya satu arah saja
sehingga arus output dioda berupa arus DC. Dari kondisi tersebut maka dioda hanya
digunakan pada beberapa pemakaian saja antara lain sebagai Penyearah setengah
gelombang (Half Wave Rectifier), penyearah gelombang penuh (Full Wave
Rectifier) dll.
Karakteristik Dioda
Ada dua karakteristik diode yaitu dioda di bias maju dan diode di bias mundur
berikut adalah penjelasannya:
1. Dioda di Bias Maju
Karakteristik dioda yang pertama adalah di bias secara maju. Dioda di bias maju
untuk memberikan tegangan luar menuju terminal dioda. Jika anoda(+) terhubung
dengan kutup positif pada batere serta katoda(-) terhubung dengan kutub negatif
pada batere maka akan mengakibatkan bias maju atau forward bias.
2. Dioda di Bias Mundur
Karakteristik dioda yang ke dua adalah di bias secara mundur. Anoda(+)
dihubungkan dengan kutup negatif dan katoda(-) dihubungan dengan kutup
positifsehingga jumlah arus yang mengalir pada rangkaian bias mundur akan lebih
 6

kecil. Pada bias mundur dioda, terdapat arus maju yang dihubungkan dengan batere
yang memiliki tegangan tidak terlalu besar dan signifikan karena tidak mengalami
peningkatan. Ketika terjadi proses reserve, dioda tidak bisa menghantarkan listrik
karena nilai hambatannya besar. Dioda ini juga dianjurkan untuk tidak memiliki
besar tegangan dan arus yang melebihi batas.
 BAB III
METODE PENELITIAN

3.1 Alat dan Bahan

1. Multimeter
2. 2 dioda
3. 1 buah LED
4. Breadboard
5. Catu daya / Power supply
6. Kabel jumper
7. 3 resistor
3.2 Langkah Praktikum
Langkah – langkah yang dilakukan dalam praktik yaitu:
1. Buat rangkaian diode bias maju dan bias mundur
2. Buat rangkaian diode zener
3. Buat rangkaian diode LED
4. Berikan tegangan pada rangkaian yang sudah benar
5. Ukur besar tegangan dan arus pada diode untuk setiap tegangan yang
diberikan
6. Catat hasil pengukuran pada lembar laporan sementara
7. Ubah arah penampang diode
8. Kemudian ukur kembali arus dan tegangan pada setiap tegangan yang
diberikan
9. Catat kembali hasil pengukurannya
10. Setalah semua diode diukur kemudian hitung hasil yang telah didapat dengan
rumus yang tersedia pada laporan sementara yang digunakan
11. Kemudian hitunglah error dari kedua hasil tersebut dan catatlah semua pada
kertal laporan sementara.

7
 8

3.3 Hasil Praktikum

1. Dioda Penyearah
Bias Maju Bias mundur
No Vin Resistor
Id Vd Id Vd
1 16 V 470 Ω 0,035 mA 0,73 V 0 mA -17,5 V

2. Dioda Zener
Bias Maju Bias mundur
No Vin Resistor
Iz Vz Iz Vz
1 16 V 470 Ω -17,25mA -`6,3 V 17,6 mA 16,6 V

3. LED
No Resistor Arus Nyala LED
1 970 15,3 mA Terang
2 4.500 3,5 mA Redup
3 4600 30,9 mA Sangat Terang

4. Tabel Perhitungan dan Pengukuran Dioda Penyearah

Bias Maju Bias Mundur
No Vin Vd Vd Vd Vd
Error Error
pengukuran Perhitungan pengukuran Perhitungan

1 16 V 0,73 V 0,45 V 45% -17,5 V 16 V 16%

 9

5. Tabel Perhitungan dan Pengukuran Dioda Zener

Bias Maju Bias Mundur
No Vin Vz Vz Vz Vz
Error Error
pengukuran Perhitungan pengukuran Perhitungan

0,175 0,05
1 16V 7,728 V -16,3 V 7,728 V 16,3 V
% %

6. Tabel Perhitungan dan Pengukuran LED

Arus
No Resistor Selisih
Pengukuran Perhitungan
1 970 15,3 mA 0,018 A 0,0027
2 4.500 3,5 mA 0,002 A 0,0005
3 460 30,9 mA 0,038 A 0,0071
 10

BAB IV
ANALISIS DAN KESIMPULAN

4.1 Analisis
Dari hasil pengukuran praktik diatas dapat dianalisa bahwa:

1. Pada diode penyerarah ketika merangkai seperti rangkaian pada modul

dengan tenggangan masuk sebesar 16 V dengan resistor 470 Ω maka
akan mendappatkan hasil Vd dan Id untuk bias maju (Katoda Negatif dan
Anoda Positif didapatkan besaran Vd sebesar 0,73 V dan Id 0,035mA
dan pada bias mundur (Katoda positif dan Anoda negative) didapatak
Vd sebesar -17,5V dan Id sebesasr 0mA
2. Pada diode Zener ketika rangakaian dialiri tenggangan sebesar 16 V
dengan resistor 470 Ω maka Vz =-16,3V dan Iz 17,6 pada bias maju dan
untuk bias mundur Vz= 16,2 V dan Iz= 17,6 mA
3. Pada rangkaian LED jika dirangkai dengan sumber tegangan 16 V dan
resistor 970 Ω mendalpan nilai 15,3 mA dengan lampu menyala
terang.LED dengan resistor 4500 Ω mendapatkan nilai sebesar 3,5mA
dengan lampu menyala redup dan teraktih LED dengan resisor 460 Ω
nilai arus 30,9mA dengan nyala lampu sangat terang
 11

4.2 Kesimpulan
Dioda (diode) adalah komponen elektronika aktif yang terbuat dari bahan
semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu
arah tetapi menghambat arus listrik dari arah sebaliknya.
Diode ppenyerah ketika diberi tengangan 16 V maka menghasilkan nilai bias
maju yaitu Id sebesar 0,035mA dan Vd sebesar 0,73 V dan bias mundur Id = 0 dan
Vd = -17,5.untuk diode Zener akan terbalik dengan diode penyearah dimana bias
maju Id = -17,6mA dan Vd = -16,3 V dan bias mundur Id = 17,6 mA dan Vd =
16,2.Untuk LED perbedaan terliah pada nyala lampu yang diakibatkan pada besar
kecilnya resistor yang digunakan dan ketika katoda diberi arus positif maka LED
tidak akan menyala.
 DAFTAR PUSTAKA

https://rumus.co.id/dioda/ diakses pada tanggal 7 November 2019

LAMPIRAN
