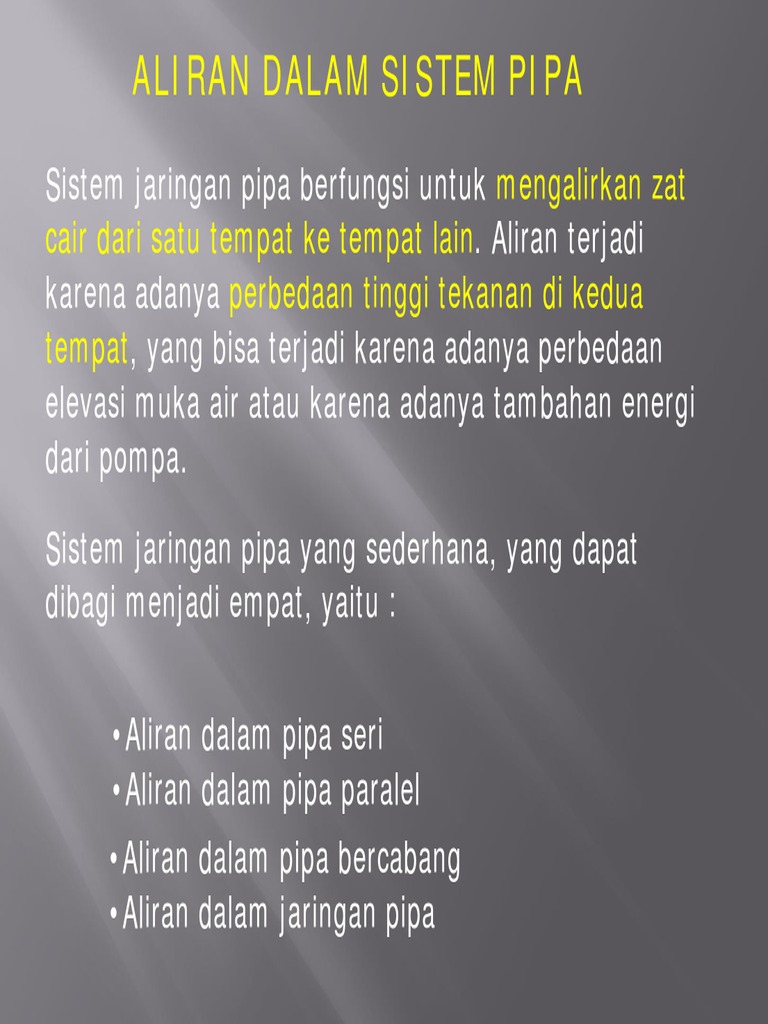

ALIRAN DALAM SISTEM PIPA
Sistem jaringan pipa berfungsi untuk mengalirkan zat

cair dari satu tempat ke tempat lain. Aliran terjadi
karena adanya perbedaan tinggi tekanan di kedua
tempat, yang bisa terjadi karena adanya perbedaan
elevasi muka air atau karena adanya tambahan energi
dari pompa.
Sistem jaringan pipa yang sederhana, yang dapat

dibagi menjadi empat, yaitu :
•Aliran dalam pipa seri

•Aliran dalam pipa paralel
•Aliran dalam pipa bercabang
•Aliran dalam jaringan pipa
Aliran Dalam Pipa Seri
Bila dua buah pipa atau lebih yang mempunyai diameter atau
kekasaran berbeda dihubungkan sehingga zat cair dapat
mengalir dalam pipa yang satu ke pipa lainnya, maka pipa-
pipa tersebut dikatakan dihubungkan secara seri.
Persoalan pada pipa seri pada umumnya adalah menentukan

besarnya debit aliran Q bila karakteristik masing-masing pipa,
yaitu : panjang : L1, L2; diameter : D1, D2; koefisien gesekan
f1, f2 dan beda tinggi elevasi muka air pada kedua reservoir
diketahui atau menentukan perbedaan elevasi muka air H bila
debit dan karakteristik pipa diketahui.
Persamaan yang digunakan untuk menyelesaikan aliran
dalam pipa seri adalah :
Persamaan Kontinuitas :
Q = Q1 = Q2
Persamaan Bernoulli di titik (1) dan titik (2) :
H = hc + h f 1 + h f 2 + he + hd
Dengan menggunakan persamaan Darcy-Weisbach dan
persamaan kehilangan energi sekunder, maka persamaan
menjadi :
v12 L1 × v12 L2 × v 22 ( v1 − v 2 ) 2 v 22
H = 0 ,5 + f1 + f2 + +
2×g D1 × 2 × g D2 × 2 × g 2×g 2×g
Kecepatan dalam masing-masing pipa adalah :
Q Q
v1 = v2 =
1
4
× π × D12 1
× π × D22
4
Contoh soal :
Dua buah reservoir dengan beda elevasi muka air 10 m
dihubungkan menggunakan dua buah pipa seri. Pipa pertama
panjang 10 m, diameter 15 cm, pipa kedua panjang 20 m,
diameter 20 cm. Koefisien kekasaran kedua pipa sama, f = 0,04.
Koefisien kehilangan tenaga sekunder di C, D, dan E adalah 0,5;
0,78; dan 1. Hitung debit aliran dalam pipa
Penyelesaian :
Dari persamaan kontinuitas, Q = Q1 = Q2
π π
× 15 × v1 =
2
× 20 2 × v2
4 4
v1 = 1,78v2
(1,78 v 2 ) 2 10 × (1,78 v 2 ) 2 20 × v 22 0,78 v 22 v 22
H = 0 ,5 + 0,04 + 0,04 + +
2× g 0,15 × 2 × g 0, 20 × 2 × g 2× g 2× g
v 22
10 = 15,642 = 0,798 v 22
2×g
v2 = 3,54 m/detik; π
Q= × 0,20 2 × 3,54 = 0,111 m3/detik.
4
Panjang Pipa Ekuivalen
Pipa seri seperti diuraikan di atas, dapat diselesaikan
dengan metode panjang pipa ekuivalen. Dua sistem pipa
dikatakan ekuivalen bila pada kehilangan energi yang
sama akan menghasilkan debit yang sama pada kedua
sistem tersebut.
Bila kehilangan energi pada sistem pipa 1 dan 2 masing-masing

adalah hf1 dan hf2 :
L1 v12 8 × f 1 × L1 × Q12
hf 1 = f1 =
D1 2 × g π 2 × g × D15
L2 v 22 8 × f 2 × L2 × Q22
hf 2 = f2 =
D2 2 × g π 2 × g × D25
Agar kedua pipa ekuivalen maka hf1 = hf2 dan Q1 = Q2
Dengan mempersamakan hf1 = hf2 serta
menyederhanakan, maka
f 1 L1 f 2 L2
5
=
D1 D25
Penyelesaian panjang pipa kedua L2 agar ekuivalen
dengan pipa pertama menghasilkan :
5
f 1 ⎛ D1 ⎞
L e = L 2 = L1 ⎜ ⎟
f 2 ⎝ D2 ⎠
Untuk kehilangan energi sekunder yang rumus

umumnya v 2
h=k
2×g
k × D1
menghitung panjang ekuivalennya Le =
dapat dilakukan sebagai berikut : f1
Contoh soal :
Bila susunan pipa contoh sebelumnya akan digantikan dengan
satu buah pipa diameter 15 cm,
f = 0,04, hitunglah panjang ekuivalen pipa tersebut.
Penyelesaian :
Dengan menggunakan metoda pipa ekuivalen, kehilangan
energi sekunder dapat diekuivalenkan dengan panjang pipa 1
dan pipa 2 sebagai berikut :
Pada pipa 1 k 1 D1 0 ,5 × 0 ,15 m
L e1 = = = 1,875
f1 0,04
k 2 D 2 ( 0,78 + 1) × 0, 20
Pada pipa 2 Le 2 = = = 8,04 m
f2 0,04
5
f ⎛D ⎞
5
Dengan demikian dapat 0,04 ⎛ 0,15 ⎞ m
L e = L 2 1 ⎜ 1 ⎟ = 28,04 × ×⎜ ⎟ = 6,654
dicari panjang ekuivalen f 2 ⎝ D2 ⎠ 0,04 ⎝ 0,20 ⎠
dari pipa 2 :
Jadi panjang pipa ekuivalen dengan diameter 15 cm, f = 0,04 adalah :
Le total = 11,875 m + 6,654 m = 18,529 m.

Aliran Dalam Pipa Paralel
Kombinasi dari dua atau lebih pipa seperti

ditunjukkan pada gambar sehingga aliran terbagi
ke masing-masing pipa dan kemudian bergabung
kembali, disebut sebagai susunan pipa paralel.
Pada susunan pipa seri, debit aliran pada semua
pipa adalah sama dan kehilangan enersi
merupakan penjumlahan dari kehilangan enersi
pada semua pipa.
Sedangkan dalam pipa paralel, kehilangan enersi

pada setiap pipa adalah sama dan debit aliran
merupakan penjumlahan dari debit pada setiap
pipa.
Dalam analisis pipa paralel, kehilangan enersi
sekunder ditambahkan pada panjang tiap pipa
sebagai panjang ekuivalen.
Dalam perhitungan tinggi kecepatan biasanya
diabaikan, sehingga garis energi berimpit dengan
garis tekan.
Dari Gambar di atas, persamaan untuk

menyelesaikan pipa paralel adalah :
pA ⎛ pB ⎞
h f 1 = h f 2 = h f 3 = h fAB = + zA − ⎜ + zB ⎟
γ ⎝ γ ⎠
Q = Q1 + Q2 + Q3
dimana zA, zB adalah elevasi titik A dan B, dan Q

adalah debit pada pipa utama
Terdapat dua persoalan pada pipa paralel, yaitu :
1. Diketahui tinggi energi di A dan B, dicari besarnya

debit Q
2. Diketahui Q, dicari distribusi debit pada setiap pipa
dan besarnya kehilangan energi
Pada kedua persoalan di atas, diameter pipa, sifat
zat cair dan kekasaran pipa diketahui.
Persoalan pertama, sesungguhnya merupakan

persoalan pipa sederhana untuk menentukan debit,
karena kehilangan energi sama dengan penurunan
garis gradien hidrolik. Debit pada setiap pipa
dijumlahkan untuk mendapatkan debit total.
Persoalan kedua lebih rumit, karena baik
kehilangan energi maupun besarnya debit untuk
pipa yang manapun tidak diketahui.
Untuk itu bisa digunakan langkah berikut untuk

menyelesaikan masalah yang kedua.
1.Misalnya debit pada pipa 1 adalah Q1
2.
hf 1 = hf 2 h 1/ 2
f1 =h 1/ 2
f2
8 × f 1 × L1 8 × f 2 × L2
Q
1
2
= Q22
π ×g×D
2 5
1 π ×g×D
2 5
2
atau
1/ 2 1/ 2 5/ 2
⎛ f1 ⎞ ⎛ L1 ⎞ ⎛ D2 ⎞
Q2 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1
⎝ f2 ⎠ ⎝ L2 ⎠ ⎝ D1 ⎠
1/ 2 1/ 2 5/ 2
⎛ f1 ⎞ ⎛ L1 ⎞ ⎛ D3 ⎞
Q3 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1
⎝ f3 ⎠ ⎝ L3 ⎠ ⎝ D1 ⎠
3. Q = Q1 + Q2 + Q3 sehingga Q1 , Q2 , Q3
dapat dihitung
4. Hitung kehilangan energi
Contoh :
Diketahui susunan pipa paralel seperti gambar di
atas. Karakteristik masing-masing pipa sebagai
berikut : L1 = 300 m, D1 = 0,3 m dan f1 = 0,014;
L2 = 200 m, D2 = 0,4 m dan
f2 = 0,0145; L3 = 500 m, D3 = 0,25 m dan
f3 = 0,017.
Debit pada pipa utama = 450 l/detik.
Ditanya : Q1, Q2 dan Q3
Penyelesaian :
Q = Q1 + Q2 + Q3
1/ 2 1/ 2 5/ 2
⎛ f1 ⎞ ⎛ L1 ⎞ ⎛ D2 ⎞
1/ 2 1/ 2 5/ 2
⎛ 0,014 ⎞ ⎛ 300 ⎞ ⎛ 0 ,3 ⎞
Q2 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1 = 2 ,385Q1
⎝ f2 ⎠ ⎝ L2 ⎠ ⎝ 1⎠
D ⎝ 0,0145 ⎠ ⎝ 200 ⎠ ⎝ 0 ,4 ⎠
1/ 2 1/ 2 5/ 2
⎛ f1 ⎞ ⎛ L1 ⎞ ⎛ D3 ⎞
1/ 2 1/ 2 5/ 2
⎛ 0 ,014 ⎞ ⎛ 300 ⎞ ⎛ 0,25 ⎞
Q3 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1 = ⎜ ⎟ ⎜ ⎟ ⎜ ⎟ Q1 = 0,445Q1
⎝ f3 ⎠ ⎝ L3 ⎠ ⎝ 1⎠
D ⎝ 0 ,017 ⎠ ⎝ 500 ⎠ ⎝ 0 ,4 ⎠
Q = 450 l/det = 0,45 m3/det

total
0,45 = Q1 + 2,385 Q1 + 0,445 Q1
Q1 = 0,12 m3/det
Sehingga didapat :
Q2 = 0,28 m3/det
Q3 = 0,05 m3/det
Aliran dalam jaringan Pipa
Suatu jaringan pipa terbentuk dari pipa-pipa yang
dihubungkan sedemikian rupa sehingga aliran
keluar pada suatu titik bisa berasal dari beberapa
jalur pipa.
Sistem jaringan pipa banyak dijumpai pada
jaringan suplai air bersih kota.
Suatu jaringan kota sering rumit dan diperlukan

suatu desain sistem distribusi yang efisien dan
efektif sehingga kriteria besarnya tekanan dan
debit pada setiap titik dalam jaringan dapat
dipenuhi.
Analisis jaringan suatu kota cukup rumit dan
memerlukan perhitungan yang besar, dalam
banyak hal perhitungan dengan bantuan
kalkulator tidak mampu, sehingga diperlukan
bantuan komputer.
Perangkat lunak untuk membantu kecepatan dan

ketelitian perhitungan banyak tersedia di pasar
dari yang sederhana sampai yang sangat rumit
dan berharga mahal.
Ada beberapa metoda untuk menyelesaikan

perhitungan sistem jaringan pipa, diantaranya
adalah metoda Hardy Cross.
Tinjau suatu jaringan pipa seperti ditunjukkan
pada Gambar berikut :
Persyaratan yang harus dipenuhi dalam analisis

jaringan pipa adalah :
1. Pada setiap titik pertemuan, jumlah debit yang
masuk harus sama dengan jumlah debit yang
keluar (∑Qmasuk = ∑ Qkeluar)
2. Jumlah aljabar kehilangan energi tiap-tiap pipa
dalam jaring tertutup = 0 (∑ hf = 0)
3. Untuk setiap pipa, kehilangan energi dapat

dihitung menggunakan persamaan umum :
hf = K Qn. Bila digunakan hukum Darcy-Weisbach,
maka :
8 fL
K = 2 dan nilai n = 2
π g D5
Prosedur penyelesaian persoalan aliran dalam

jaringan pipa dengan Metoda Hardy-Cross (1936)
sebagai berikut :
1. Tentukan debit pada setiap pipa sehingga syarat
(1) terpenuhi.
2. Pada setiap pipa dihitung kehilangan energi hf =

K Qn, kemudian pada tiap jaring dihitung
∑ hf = ∑ K Qn. Bila pengaliran seimbang maka ∑ hf
=0
3. Bila ∑ hf ≠ 0, maka pada jaringan tersebut

besarnya debit perlu dikoreksi sebesar ΔQ
sehingga :
Q = Qo + ΔQ
dimana :
Q = debit terkoreksi
Qo = debit yang dimisalkan
ΔQ = koreksi debit
maka ∑ hf = ∑ KQ n
= ∑ o
K ( Q + Δ Q ) 2
untuk n = 2
∑ hf = ∑ o
K ( Q 2
+ 2 Q o Δ Q + Δ Q 2
)
Karena ΔQ kecil terhadap Qo, maka (ΔQ)2 dapat
diabaikan sehingga
∑ hf = ∑ o + ΔQ ∑ 2 KQo = 0
KQ 2
atau
ΔQ = −
∑ KQ o2
∑ 2 KQ o
4. Ulangi langkah (1) sampai dengan (4) sampai ΔQ

≈ 0.
Contoh
Diketahui suatu jaringan pipa seperti pada gambar
di bawah, dengan :
Q1 = 100 lt/det , n = 2
Hitunglah besar dan arah aliran pada tiap-tiap

pipa.
Penyelesaian :
1. Tentukan debit pemisalan pada masing-masing

pipa
2. Hitung ∑ k Qn dan k n Qn-1 dari masing-masing

ruas.
disini terlihat jika arahnya searah jarum jam maka hasil baginya
menjadi berlawanan jarum jam, demikian sebaliknya.
3. Ulangi lagi debit pemisalan dengan mengkoreksi
dari debit yang telah didapat :
4. Ulangi lagi hingga menghasilkan
debit koreksi = 0
Analisis selesai dan debit aliran yang terhitung
adalah pada pemisalan terakhir
( pengulangan ke-3 )
Hidrostatika
Batas kedalaman yang boleh di tempuh dengan
aman oleh seorang penyelam adalah sekitar 45 m.
Berapakah intensitas tekanan (mutlak) pada
kedalaman itu dalam :
Air tawar ( ρ = 1000 kg/m3 ), Air laut ( ρ = 1025
kg/m3 )
Gunakan tekanan atmosfer standar, Pa = 101,325 kPa.
Dengan menganggap kerapatan udara tetap,

hitunglah tekanan atmosfer pada ketinggian 280 m
dari permukaan laut. Note : γ udara = 11,8 N/m3
Statika Fluida
Sebuah pipa U berisi dua cairan
dalam keadaan keseimbangan.
Pipa sebelah kiri berisi minyak
yang tidak diketahui rapat
massanya sedangkan pada pipa
kanan berisi air dengan panjang
kolom sebesar 155 mm. Bila
perbedaan tinggi kedua cairan
adalah 14,3 mm, hitung rapat
massa dari minyak.
Hukum Paskal dalam Fluida
Sebuah pompa hidrolik
digunakan mengangkat benda
berat. Diameter piston masing-
masing adalah 2,5 in. dan 33 in.
a). Agar dapat mengangkat
benda seberat 3.2 ton pada
piston yang besar, berapa gaya
yang harus diberikan pada
piston yang lebih kecil ?
b). Bila piston yang lebih kecil
digerakkan sejauh 5,5 ft, berapa
jauh benda berat akan dapat
dinaikkan ke atas ?
Kontinuitas equation
Berapakah garis tengah dari pipa yang

diperlukan untuk membawa 0,35 Kg/dt udara
dengan suatu kecepatan maksimum sebesar 8
m/dt. Udara tersebut pada temperatur 270 C
dan tekanannya 3,3 bar.
Persamaan Kontinuitas dan Bernoulli
Sebuah bendungan berisi air sampai kedalaman 25
m. Pada kedalaman 8 m terdapat suatu pipa
horisontal berdiameter 6 cm yang menembus
dinding bendungan. Mula-mula pipa ini disumbat
sehingga air tidak keluar dari bendungan.
a). Hitung gaya gesekan antara sumbat dan dinding
pipa
b). Bila sumbatnya dibuka, berapa air yang tumpah
selama 4 jam
Bernoulli Equation
Sebuah pesawat terbang horisontal
sedemikian rupa sehingga kecepatan udara di
atas sayapya adalah 58 m/s sedangkan
kecepatan udara di bawah sayapnya adalah 45
m/s. Luas setiap permukaan sayapnya adalah
12 m2. Bila rapat massa udara adalah 1,4
kg/m3, hitung massa pesawat terbang
tersebut.
Aplikasi Bernouli equation
Sebuah venturimeter memiliki luas penampang
besar 12 cm2 dan luas penampang kecil 7 cm2
digunakan untuk mengukur kecepatan aliran air.
Jika perbedaan ketinggian permukaan air 15 cm.
Hitunglah aliran air dipenampang besar dan
penampang kecil (g = 9,81 m/s2)?
Bernoulli equation on real fluid
Air mengalir dari kolam A menuju kolam B melalui
pipa 1 dan 2.
Elevasi muka air kolam A dan B adalah +40 m dan
+25 m. Data pipa 1 dan 2 adalah L1 = 60 m, D1=25cm,
f1=0,02 dan L2=45m, D2=25cm, f2=0,015.
Koefisien kehilangan tenaga sekunder di C, D, dan E
adalah 0,5; 0,7; dan 1. hitung debit aliran !
-SISTEM PIPA BERCABANG EMPAT
TANDON DAN LATIHAN SOAL-
KONDISI UMUM
Memiliki konsep penyelesaian yang sama seperti pada Sistem Tiga Tandon
PENURUNAN PERSAMAAN
Dalam penyelesaian system empat tandon dibuat dengan mengasumsi

ketinggian air pada Piezometer P.
Beda tinggi antara tandon A, B, C, dan D terhadap titik simpul J diberikan
dalam hf1, hf2, hf3, dan hf4 yang dapat ditulis dalam:
H1 = hf1 – hf2 (pers. 1)
H2 = hf1 + hf3 (pers. 2)
H3 = hf1 + hf4 (pers. 3)
Persamaan Kontinuitas
Qi = 0 (pers. 4)
dengan i = jumlah pipa cabang.
PENURUNAN PERSAMAAN
Maka dapat dicari kehilangan tinggi bersdasarkan persamaan Darcy-Weisbach
2 2
1 1 1 1
ℎ 1 = 1
2
= 1 2 (Pers. 5)
1 12 1
2 2
2 2 2 2
ℎ 2 = 2
2
= 2 2 (Pers. 6)
2 22 2
2 2
3 3 3 3
ℎ 3= 3 2
= 3 2 2 (Pers. 7)
3 3 3
Substitusi persamaan di atas dalam persamaan 1,2, dan 3 maka:

1 2 2
1 1 2 2
1 = 1 2
− 2 2 (pers. 8)
2 1 2 1 2 2 2
1 2 2
1 1 3 3
2 = 1 2
+ 3 2 (pers. 9)
2 1 2 1 3 2 3
1 2 2
1 1 4 4
3 = 1 2
+ 4 2 (pers. 10)
2 1 2 1 42 4
Untuk menyelesaikan nilai Q pada tiap pipa (Q1, Q2, Q3, dan Q4) dilakukan
dengan menyelesaikan Persamaan 8,9, dan 10 secara simultan
Contoh Soal 1
Dengan karakteristik pipa sebagai berikut:

ZA = 50m L1 = 50m D1 = 0,50m
ZB = 45m L2 = 50m D2 = 0,40m
ZC = 30m L3 = 50m D3 = 0,40m
ZJ = 20m f1 = f2 = f3 = 0,035
Hitunglah Q1, Q2, dan Q3

Penyelesaian Soal 1
Diselesaikan seperti halnya telah dicontohkan dalam penyelesaian pada materi
sebelumnya.
Misal Q2 = 0
− 5
1
1= 8 1 1
50−45 0,55
1 =
8(0,035)(1000)
= 0,232m3/detik
− 5
3
3 =
8 3 3
45−30 0,45
3 =
8(0,036)(2000)
= 0,163m3/detik
Q1 > Q3  maka permisalansalah

Penyelesaian Soal 1
Alternatif 1:
Dari Q2 = 0 diperoleh persamaan berikut
−
− + =0
=10,33m (dimana P B = tekanan atmosfer = 76 cmHg = 1,03t/m2;  air = 1t/m3
(20 – 45) + ( -10,33) = 0  P J/ = 35,33m
Aliran A  J
− 8 2 2 22
− + = 2 5
2
(20-45) + (35,33-10,33) = 141,208 Q2 2
Q2 = 0
Penyelesaian Soal 1
Aliran J  C
− 8 3 3 23
− + = 2 5
3
(20-30) + (35,33-10,33) = 141,208 Q3 2
Q3 = 0,163 m3/detik
Kesimpulan : PJ = 35,33m  belum memenuhi
Trial 2  diambil nilai PJ = 36m

Dengan cara yang sama didapatkan
Q1 = 0,208 m3/detik
Q2 = 0,084 m3/detik
Q3 = 0,168 m3/detik
Penyelesaian Soal 1
Kontrol :
Q1 = Q2 + Q3
0,208 = 0,084 + 0,168
0,208 = 0,252
Kesimpulan : PJ = 36m  belum memenuhi
Maka untuk mempercepat proses hitungan,
dibuat grafik sebagai berikut:
Maka dari grafik didapatkan PJ = 35,78m, dan

selanjutnya dengan cara yang sama
didapatkan
Penyelesaian Soal 1
Dari grafik diambil nilai PJ = 35,78 m
Dengan cara yang sama didapatkan
Q1 = 0,221 m3/detik
Q2 = 0,056 m3/detik
Q3 = 0,165 m3/detik
Kontrol :
Q1 = Q2 + Q3
0,221 = 0,056 + 0,165
0,221  0,221
Kesimpulan: PJ = 35,78 m  memenuhi

Contoh Soal 2
Diketahui sebuah system percabangan pipa yang menghubungkan tiga buah
tendon dengan data sebagaimana gambar di bawah berikut. Nilai gesekan f =
0,03 untuk semua pipa.
Hitung debit aliran pada masing-masing pipa.
Penyelesaian Soal 2
Asumsi tinggi tekanan di J, yaitu P = 110m, maka Q1, Q2, dan Q3 dapat dihitung
sebagai berikut:
2
1 1
ℎ 1= 1
1 2
1000 2
1
120 – 110 = 0,03  v1 = 1,4 m/detik
0,30 2(9,81)
Q1 = A 1 v1 = 4
(0,30)2 1,4 = 0,099 m3/detik
Maka untuk hf2 diperoleh

2
2 2
ℎ 2= 2
2 2
4000 2
2
110 – 100 = 0,03  v2 = 0,9 m/detik
0,50 2(9,81)
Q2 = A 2 v2 = 4
(0,35)2 0,9 = 0,177 m3/detik
Penyelesaian Soal 2
Kemudian untuk hf3 diperoleh
2
3 3
ℎ 3= 3
3 2
2000 2
3
110 – 80 = 0,03  v3 = 1,98 m/detik
0,40 2(9,81)
Q3 = A 3 v3 = 4
(0,40)2 1,98 = 0,249 m3/detik
Kontrol:
Q1 –( Q2 + Q3 ) = 0
-0.327 = 0  belum memenuhi
Penyelesaian Soal 2
Trial Kedua  nilai P = 90m
Dengan cara yang sama didapatkan:
Q1 = 0,171 m3/detik
Q2 = -0,177 m3/detik
Q3 = 0,144 m3/detik
Kontrol:
Q1 –( Q2 + Q3 ) = 0
0,204= 0  belum memenuhi
Penyelesaian Soal 2
Trial Ketiga nilai P = 85m
Q1 = 0,185 m3/detik
Q2 = -0,217 m3/detik
Q3 = 0,102 m3/detik
Kontrol:
Q1 –( Q2 + Q3 ) = 0
0,300= 0  belum memenuhi
Maka dilakukan cara grafik untuk mempercepat proses coba-coba

Penyelesaian Soal 2
Maka dilakukan cara grafik untuk mempercepat proses coba-coba
Dari grafik diperoleh nilai P = 99m

Penyelesaian Soal 2
Dari grafik nilai P = 99m
Q1 = 0,143 m3/detik
Q2 = -0,056 m3/detik
Q3 = 0,198 m3/detik
Kontrol:
Q1 –( Q2 + Q3 ) = 0
0,001  0  sudah memenuhi
Nilai negative berarti Q2 meninggalkan tandon B

SNI 7509:2011
"Hak Cipta Badan Standardisasi Nasional, Copy Standar ini dibuat untuk penayangan di website dan tidak untuk di komersialkan"
Standar Nasional Indonesia
Tata cara perencanaan teknik jaringan distribusi

dan unit pelayanan sistem penyediaan air minum
ICS 91.140.60 Badan Standardisasi Nasional

SNI 7509:2011
Daftar isi
Daftar isi .................................................................................................................................... i

Prakata ..................................................................................................................................... ii
Pendahuluan ........................................................................................................................... iii
1 Ruang lingkup .................................................................................................................... 1
2 Acuan normatif ................................................................................................................... 1
3 Istilah dan defenisi ............................................................................................................. 1
4 Persyaratan umum .............................................................................................................4
5 Tata Letak (lay-out) dan tipe sistem distribusi .................................................................. 5
6 Reservoir .......................................................................................................................... 5
6.1 Penempatan ……………………………………………………………………………….. 5
6.2 Komponen ………………………………………...……………………………………….. 5
6.3 Fungsi reservoir ......................................................................................................... 5
6.4 Lokasi dan ketinggian reservoir ................................................................................. 6
6.5 Volume reservoir ........................................................................................................ 6
7 Sistem pemompaan...…………………………………………………………………………... 7
8 Palu air ……………………………………………………………………………………….. 8
9 Pipa transmisi ……………………………………………………………………………………. 9
10 Pipa distribusi ………………………………………………………………………………….. 10
11 Unit pelayanan …………………………………………………………………………………..12
12 Hasil perencanaan …………………………………………………………………………….. 14
13 Pengerjaan ……………………………………………………………………………………… 14
13.1 Persiapan pengerjaan…………………………………………………………………... 14
13.2 Cara pengerjaan………………………………...…………………………………….. 14
Lampiran A ………………………………………………………………………………………….. 16
Lampiran B ………………………………………………………………………………………….. 18
Lampiran C ………………………………………………………………………………………….. 20
Lampiran D ………………………………………………………………………………………….. 21
Bibliografi ……………………………………………………………………………………………. 22
i
SNI 7509:2011
Prakata
Standar ini merupakan SNI baru yang disusun sebagai acuan dalam perencanaan teknik
jaringan distribusi dan unit pelayanan di lapangan sehingga kualitas konstruksinya dapat
tepat mutu.
Standar ini disusun oleh Panitia Teknis 91-01 Bahan Konstruksi Bangunan dan Rekayasa
Sipil melalui Gugus Kerja Lingkungan Permukiman pada Subpanitia Teknik 91-01-S3
Perumahan, Sarana, dan Prasarana Lingkungan Permukiman dalam rangka memenuhi
efisiensi dan meningkatkan hasil pembangunan dalam bidang Sarana dan prasarana
perumahan.
Tata cara penulisan disusun mengikuti Pedoman Standardisasi Nasional 08:2007 dan
dibahas pada forum rapat konsensus pada tanggal 4-5 Desember 2007 di Pusat Penelitian
dan Pengembangan Permukiman Bandung dengan melibatkan stakeholder yang mewakili
unsur pemerintah, pakar/tenaga ahli, produsen dan konsumen/pengguna.
ii
SNI 7509:2011
Pendahuluan
Tata cara perencanaan teknik jaringan distribusi dan unit pelayanan sistem penyediaan air
minum ini berisi mengenai persyaratan umum dan ketentuan-ketentuan yang diperlukan dan
merupakan rujukan untuk para perencana, produsen, pelaksanan konstruksi, dan pengelola.
Standar ini disusun dalam rangka melaksanakan amanat Peraturan Menteri Pekerjaan
Umum (Permen PU) Nomor 16 tahun 2005 tentang Pengembangan Sistem Penyediaan Air
Minum, yaitu Bagian Kedua Wewenang dan Tanggung Jawab Pemerintah, Pasal 38 butir b.
Menetapkan norma, standar, pedoman, dan manual.
Tata cara ini menguraikan tata letak (lay-out) dan tipe sistem distribusi, ketentuan reservoir,
sistem pemompaan, palu air, pipa transmisi, pipa distribusi, unit pelayanan, hasil
perencanaan dan pengerjaan. Substansi teknis diambil dari beberapa sumber berupa buku
referensi (text book), standar Indonesia, dan standar negara lain.
iii
SNI 7509:2011
Tata cara perencanaan teknik jaringan distribusi dan unit pelayanan
sistem penyediaan air minum
1 Ruang lingkup
Standar ini menetapkan tata cara perencanaan teknik jaringan distribusi dan unit pelayanan
sistem penyediaan air minum (SPAM), yang meliputi reservoir, perpompaan, pipa transmisi
dan jaringan pipa distribusi serta pipa pelayanan.
2 Acuan normatif
SNI 06-0135, Sambungan pipa PVC untuk saluran air minum

SNI 05-2547, Spesifikasi meter air bersih (ukuran 13 mm – 40 mm)
SNI 07-2225, Pipa baja saluran air
SNI 05-0666, Persyaratan umum rumah meter air
SNI 06-4828, Spesifikasi cincin karet sambungan pipa air minum, air limbah dan air hujan
SNI 03-6382, Spesifikasi hidran kebakaran tabung basah
SNI 03-6382, Spesifikasi hidran kebakaran tabung basah
SNI 03-6419, Spesifikasi pipa PVC bertekanan berdiameter (110-315) mm untuk air bersih
SNI 03-0084, Pipa PVC untuk saluran air minum
SNI 19-6782, Tata cara pemasangan perpipaan besi daktil dan perlengkapannya
SNI 03-6785, Spesifikasi pipa resin termoseting bertekanan berpenguat fiberglass
SNI 06-4829, Spesifikasi pipa polietilena (PE) dan sambungan untuk air minum
3 Istilah dan definisi
3.1
datum
titik atau garis patokan berdasarkan muka air laut
3.2
faktor jam puncak
angka perbandingan antara kebutuhan air jam puncak terhadap kebutuhan air rata-rata
3.3
fluktuasi pemakaian air
variasi pemakaian air oleh konsumen setiap satuan waktu dalam suatu perioda
3.4
garis hidrolis (hydraulic grade line / HGL)
garis yang menggambarkan tekanan total aliran yang tersedia dikurangi tekanan akibat
kecepatan aliran
3.5
ground reservoir
reservoir yang ditempatkan di permukaan tanah, baik yang di bawah atau muncul sebagian
maupun di atas muka tanah
1 dari 22
SNI 7509:2011
3.6
jaringan distribusi
rangkaian sistem perpipaan untuk mendistribusikan air minum dari reservoir distribusi ke
konsumen
3.7
jaringan distribusi pembagi
rangkaian pipa yang membentuk jaringan tertutup sel utama
3.8
jaringan distribusi pembawa
rangkaian pipa yang menghubungkan antara jaringan distribusi utama dengan sel utama
3.9
jaringan distribusi utama
rangkaian pipa distribusi yang membentuk zona distribusi dalam suatu wilayah pelayanan
SPAM
3.10
jaringan pipa distribusi sistem cabang
rangkaian sistem jaringan pipa distribusi yang berbentuk cabang sehingga terdapat satu
arah aliran dari pipa induk ke pipa cabang sekunder, kemudian seterusnya ke pipa cabang
tersier
3.11
jaringan pipa distribusi sistem tertutup
rangkaian sistem jaringan pipa induk yang melingkar dan tertutup sehingga terdapat arah
aliran bolak balik
3.12
kapasitas reservoir
kapasitas keseluruhan dari ruang dalam reservoir selain ruang lumpur dan ambang bebas
(freeboard)
3.13
kebutuhan air jam puncak
kebutuhan air minum tertinggi yang terjadi pada jam tertentu setiap hari
3.14
kebutuhan air maksimum
kebutuhan air satu hari yang paling besar dalam satu periode pengamatan
3.15
kebutuhan air rata-rata
kebutuhan air minum rata-rata setiap hari
3.16
kehilangan tekanan
kehilangan tekanan yang terjadi selama pengaliran dari titik awal sampai pada suatu titik
yang diamati
3.17
kemiringan hidrolis
kemiringan garis yang menghubungkan titik-titik ketinggian tekanan air sepanjang jalur pipa
yang dihitung terhadap suatu datum tertentu
2 dari 22
SNI 7509:2011
3.18
lubang inspeksi (manhole)
bukaan di bak atau saluran air sebagai jalan masuk manusia
3.19
menara air (elevated tank)
reservoir yang ditempatkan di atas suatu bangunan atau konstruksi penyangga yang
mempunyai ketinggian tertentu dari muka tanah
3.20
muka air maksimum
ketinggian muka air maksimum dalam reservoir
3.21
muka air minimum
ketinggian muka air minimum dalam reservoir dimana bagian air ini tidak boleh diganggu
untuk mencegah agar endapan pada dasar resevoar tidak terbawa ke bagian outlet
3.22
palu air (water hammer)
kondisi yang menyebabkan kerusakan pada sistem perpipaan akibat peningkatan tekanan
yang tiba-tiba dalam sistem perpipaan tertutup pada saat kecepatan aliran tiba-tiba berubah
3.23
perencanaan
suatu kegiatan yang dilakukan oleh seseorang atau sekelompok orang dalam rangka
merencanakan sesuatu pekerjaan agar dapat dilaksanakan dengan biaya dan teknologi yang
sesuai dengan kriteria perencanaan yang ada
3.24
perencanaan teknik
suatu kegiatan perencanaan secara lengkap dikaitkan dengan segala aspek teknis
3.25
pipa by pass
pipa yang dipasang pada pipa inlet dan dihubungkan dengan pipa outlet yang dilengkapi
dengan katup penutup (gate valve) sehingga dapat terjadi pengaliran langsung dari sistem
transmisi ke sistem distibusi pada saat reservoir dicuci atau dikuras
3.26
pipa pelayanan
pipa yang menghubungkan antara jaringan distribusi pembagi dengan sambungan rumah
3.27
pipa transmisi
ruas pipa pembawa air dari sumber air sampai unit pengolahan dan pembawa air dari unit
pengolahan sampai reservoir atau batas distribusi
3.28
pompa penguat (booster pump)
pompa yang digunakan untuk menaikkan tekanan fluida pada sisi tekan
3 dari 22
SNI 7509:2011
3.29
reservoir distribusi
bangunan penampung air minum dari instalasi pengolahan air atau mata air untuk kemudian
didistribusikan ke daerah pelayanan melalui jaringan pipa distribusi
3.30
reservoir penyeimbang
reservoir yang menampung kelebihan air pada saat pemakaian air oleh konsumen relatif
kecil dari pada air yang masuk, kemudian air didistribusikan kembali pada saat pemakaian
air oleh konsumen relatif lebih besar dari pada air yang masuk
3.31
sel dasar (elementary zone)
suatu area pelayanan dalam sebuah sel utama dan dibatasi oleh pipa pelayanan
3.32
sel utama (primary cell)
suatu area pelayanan dalam sebuah zona distribusi dan dibatasi oleh jaringan distribusi
pembagi yang membentuk suatu jaringan tertutup
3.33
sisa tekanan
tekanan air yang ada atau tersisa di suatu lokasi jalur pipa yang merupakan selisih antara
hydraulic grade line (HGL) dengan ketinggian atau elevasi dari lokasi pipa yang
bersangkutan
3.34
tekanan statis
tekanan yang tersedia di suatu titik atau lokasi pada jalur pipa yang diukur dari titik
ketinggian air di awal aliran terhadap ketinggian lokasi pipa bersangkutan
3.35
titik simpul (node)
titik pertemuan (simpul) dari dua pipa atau lebih, atau titik akhir pipa, yang memiliki tekanan
dan besaran aliran (debit)
3.36
zona distribusi suatu sistem penyediaan air minum
suatu area pelayanan dalam wilayah pelayanan air minum yang dibatasi oleh pipa jaringan
distribusi utama
4 Persyaratan umum
Perencanaan unit distribusi dan pelayanan harus dilakukan oleh tenaga ahli yang sudah
berpengalaman dalam bidang air minum dengan memperhatikan rencana induk
pengembangan kota.
5 Tata letak (lay-out) dan tipe sistem distribusi
a) sistem distribusi ditentukan berdasarkan keadaan topografi wilayah pelayanan dan lokasi
instalasi pengolahan air;
b) tipe sistem distribusi ditentukan berdasarkan keadaan topografi dan sebaran penduduk di
wilayah pelayanan;
4 dari 22
SNI 7509:2011
c) jika keadaan topografi tidak memungkinkan untuk sistem gravitasi seluruhnya,
diusulkan kombinasi sistem gravitasi dan pompa. Jika semua wilayah pelayanan
relatif datar dapat digunakan sistem pemompaan langsung, kombinasi dengan
menara air, atau penambahan pompa penguat;
d) jika terdapat perbedaan elevasi wilayah pelayanan yang terlalu besar atau lebih dari 40
m, wilayah pelayanan dibagi menjadi beberapa zona sedemikian rupa sehingga
memenuhi persyaratan tekanan minimum. Untuk mengatasi tekanan yang
berlebihan dapat digunakan katup pelepas tekanan (pressure reducing valve). Untuk
mengatasi kekurangan tekanan dapat digunakan pompa penguat.
6 Reservoir
6.1 Penempatan
Penempatan reservoir ada:

a) di bawah permukaan tanah;
b) sebagian atau seluruhnya di atas permukaan tanah;
c) di atas tanah dengan penyangga.
6.2 Komponen
Bagian utama dari reservoir adalah bak penampung air minum, dilengkapi dengan:
a) perpipaan:
1) pipa air masuk / pipa inlet, dilengkapi dengan katup aliran (gate valve);
2) pipa air keluar / pipa outlet, umumnya dilengkapi dengan saringan dan katup aliran;
3) pipa peluap, dilengkapi dengan saringan;
4) pipa penguras, dilengkapi dengan katup aliran;
5) pipa udara, dilengkapi dengan kawat kasa untuk menghindari serangga atau
binatang lain masuk ke dalam reservoir;
b) lubang inspeksi, digunakan untuk mengontrol atau jalan masuk ke dalam reservoir;
c) tangga untuk naik ke menara reservoir dan tangga untuk masuk ke dalam reservoir;
d) alat penunjuk tinggi muka air dalam reservoir;
e) alat pengukur debit air dipasang pada pipa air keluar dari reservoir.
6.3 Fungsi reservoir
Fungsi utama reservoir adalah menyeimbangkan antara debit produksi dan debit pemakaian
air yang berfluktuasi selama 24 jam. Pada saat jumlah produksi air bersih lebih besar dari
pada jumlah pemakaian air maka untuk sementara kelebihan air disimpan dalam reservoir
dan digunakan kembali untuk memenuhi kekurangan air pada saat jumlah produksi air bersih
lebih kecil dari pada jumlah pemakaian air
Berdasarkan fungsinya, reservoir dalam sistem distribusi dibagi menjadi dua kategori:
a) reservoir pelayanan;
b) reservoir penyeimbang.
6.3.1 Fungsi reservoir pelayanan
a) sebagai pemasok sebagian besar jaringan pipa distribusi;

b) untuk menambah tekanan air pada jaringan pipa distribusi;
c) agar tekanan air pada jaringan pipa distribusi relatif stabil;
5 dari 22
SNI 7509:2011
d) sebagai tempat persediaan air pada keadaan darurat, yaitu saat terjadi kebakaran, atau
pipa transmisi sedang diperbaiki atau saat pompa untuk mengisi reservoir jalan dan
untuk kepentingan umum lainnya;
e) sebagai tempat pencampuran air dengan desinfektan, sehingga pencampuran lebih
merata, disamping itu dengan pencampuran lebih lama diharapkan sisa khlor yang
berlebih dapat dikurangi;
f) sebagai tempat pengendapan pasir atau kotoran lain, yang mungkin masih terbawa air
dari instalasi pengolahan atau dari sumur dalam.
6.3.2 Fungsi reservoir penyeimbang
a) sebagai penampung air bersih yang dipompakan dan didistribusikan ke sebagian besar
atau beberapa reservoir pelayanan;
b) dengan pompa yang merata ini maka dapat menghemat pemakaian tenaga listrik.
6.4 Lokasi dan ketinggian reservoir
a) reservoir penyeimbang biasanya dibangun di dekat instalasi pengolahan air;

b) reservoir pelayanan ditempatkan sedekat mungkin dengan pusat daerah pelayanan,
kecuali kalau keadaan tidak memungkinkan selain itu harus dipertimbangkan
pemasangan pipa paralel;
c) ketinggian reservoir pada sistem gravitasi ditentukan sedemikian rupa sehingga tekanan
minimum sesuai hasil perhitungan hidrolis di jaringan pipa distribusi primer adalah 15 m.
Muka air reservoir rencana diperhitungkan berdasarkan tinggi muka air minimum;
d) jika elevasi muka tanah wilayah pelayanan bervariasi maka wilayah pelayanan dapat
dibagi menjadi beberapa zone wilayah pelayanan yang dilayani masing-masing dengan
satu reservoir.
6.5 Volume reservoir
a) volume reservoir pelayanan ditentukan berdasarkan:

1) jumlah volume air maksimum yang harus ditampung pada saat pemakaian air
minimum ditambah volume air yang harus disediakan pada saat pengaliran jam
puncak karena adanya fluktuasi pemakaian air di wilayah pelayanan dan perioda
pengisian reseroar;
2) cadangan air untuk pemadam kebakaran kota sesuai dengan peraturan yang berlaku
dari Dinas Kebakaran untuk daerah setempat;
3) kebutuhan air khusus, yaitu penggelontoran, taman, dan peristiwa khusus;
4) kebutuhan air untuk backwash;
b) volume efektif reservoir atau reservoir penyeimbang ditentukan berdasarkan
keseimbangan aliran keluar dan aliran masuk reservoir selama pemakaian air di daerah
pelayanan. Sistem pengisian reservoir dapat dengan sistem pompa maupun sistem
gravitasi. Pasokan air ke konsumen dilakukan secara gravitasi dan/atau pemompaan;
c) metoda perhitungan volume efektif reservoir ditentukan dengan:
1) cara tabulasi, volume efektif adalah jumlah dari selisih positif terbesar (m3) dengan
selisih negatif terbesar (m3) antara fluktuasi pemakaian air dan pasokan air ke
reservoir. Hasil perhitungan nilai kumulatif dibuat dalam bentuk tabel;
2) kurva masa, volume efektif didapat dari jumlah persentase akumulasi surplus
terbesar pemakaian air ditambah akumulasi defisit terbesar pemakaian air terhadap
akumulasi pengaliran air ke reseroar (bila pengaliran air ke reservoir dilakukan
selama 24 jam). Contoh perhitungan volume efektif reservoir dengan metoda kurva
dapat dilihat pada Lampiran B;
3) secara persentase, volume efektif ditentukan minimum 15% dari kebutuhan air
maksimum per hari.
6 dari 22
SNI 7509:2011
7 Sistem pemompaan
Debit pompa transmisi air minum ke reservoir ditentukan berdasarkan debit hari maksimum.
Jumlah dan debit yang digunakan sesuai Tabel 1.
Tabel 1 Jumlah dan debit pompa sistim transmisi air minum
Debit (m3/hari) Jumlah pompa Total unit

Sampai 2.800 1 + 1 (cadangan) 2
2.500 sampai dengan 10.000 2 + 1 (cadangan) 3
Lebih dari 90.000 3 atau lebih + 1 (cadangan minimum) 4 atau lebih
Head pompa ditentukan berdasarkan perhitugan hidrolis. Perhitungan head pompa dapat
dilihat pada persamaan 6.
Debit pompa distribusi ditentukan berdasarkan fluktuasi pemakaian air dalam satu hari.
Pompa harus mampu mensuplai debit air saat jam puncak dengan menyediakan pompa
cadangan.
a) pompa penguat:
1) pemasangan pompa penguat diperlukan untuk menaikkan tekanan berdasarkan
pertimbangan teknis sebagai berikut:
(a) kehilangan tekanan/sisa tekan;
(b) kondisi topografi;
2) lokasi stasiun pompa penguat harus memenuhi ketentuan sebagai berikut:
(a) elevasi muka tanah stasiun pompa harus termasuk dalam disain hidrolis sistem
distribusi;
(b) terletak diatas untuk banjir dengan periode ulang 50 tahun, jika tidak ada data
ditempatkan pada elevasi paling tinggi dari pengalaman waktu banjir;
(c) mudah dijangkau dan sedekat mungkin dengan masyarakat atau pemukiman;
3) kapasitas pompa ditentukan sebagai berikut:
(a) pada sistem langsung (direct boosting), debit pompa sesuai dengan debit melalui
pipa. Jika pompa penguat dipasang pada pipa distribusi, pompa harus mampu
memompakan air sesuai dengan fluktuasi kebutuhan air wilayah pelayanan.
Sistem perpipaan harus dilengkapi dengan pipa by pass dengan ukuran sama
dengan pipa tekan yang dilengkapi katup searah untuk mencegah palu air;
(b) pada sistem tidak langsung, volume tangki hisap minimum ditentukan
sesuai dengan waktu penampungan selama 30 menit, jika debit pengisian dan
debit pemompaan konstan. Volume tangki hisap minimum untuk penampungan
selama 2 jam atau sesuai dengan debit masuk dan keluar, jika debit pengisian
dan pemompaan berfluktuasi. Jumlah dan debit pompa sistem transmisi sesuai
dengan Tabel 1. Jumlah dan debit pompa sistem distribusi sesuai dengan
fluktuasi pemakaian air di wilayah pelayanan;
b) faktor-faktor yang harus dipertimbangkan dalam pemilihan pompa:
1) kapasitas dan total head pompa mampu beroperasi dengan efisiensi tinggi dan
bekerja pada titik optimum sistem;
2) tipe pompa:
(a) bila ada kekhawatiran terendam air, gunakan pompa tipe sumbu vertikal;
(b) bila total head kurang dari 6 m ukuran pompa (bore size) lebih dari 200 mm,
menggunakan tipe mixed flow atau axial flow;
(c) bila total head Iebih dari 20 m, atau ukuran pompa lebih kecil dari 200 mm,
digunakan tipe centrifugal;
(d) bila head hisap lebih dari 6 m atau pompa tipe mixed-flow atau axial flow yang
lubang pompanya (bore size) lebih besar dari 1500 mm, gunakan pompa tipe
sumbu vertikal;
7 dari 22
SNI 7509:2011
3) kombinasi pemasangan pompa harus memenuhi syarat titik optimum kerja
pompa. Titik optimum kerja pompa terletak pada titik potong antara kurva
pompa dan kurva sistem.
Penggunaan beberapa pompa kecil lebih ekonomis dari pada satu pompa besar.
Pemakaian pompa kecil akan Iebih ekonomis pada saat pemakaian air minimum di
daerah distribusi. Perubahan dari operasi satu pompa ke operasi beberapa pompa
mengakibatkan efisiensi pompa masing-masing berbeda-beda;
4) pompa cadangan diperlukan untuk mengatasi suplai air saat terjadi perawatan
dan perbaikan pompa. Pemasangan beberapa pompa sangat ekonomis, dimana
pada saat jam puncak semua pompa bekerja. dan apabila salah satu pompa tidak
dapat berfungsi, maka kekurangan suplai air ke daerah pelayanan tidak terlalu
banyak;
c) peningkatan kapasitas pompa pada stasiun pompa eksisting dapat ditingkatkan dengan
penambahan jumlah pompa, memperbesar ukuran impeller pompa atau mengganti
pompa lama dengan pompa baru. Setiap alternatif tersebut harus dievaluasi dalam
perancangan teknik perpompaan.
8 Palu air
Gejala palu air (water hammer) yang umum terjadi pada sistem distribusi sebagai berikut:
a) pada pipa yang dihubungkan dengan pompa, pemilihan metoda pencegahan water
hammer harus berdasarkan ketentuan variabel dalam Tabel 2;
b) pada jalur pipa transmisi-distribusi yang memungkinkan terjadi tekanan negatif dan
tekanan uap air lebih besar akan menyebabkan terjadi penguapan dan terjadi
pemisahan dua kolom zat cair. Bagian yang berisi uap ini karena bertekanan rendah
akan terisi kembali sehingga dua kolom zat cair yang terpisah akan menyatu kembali
secara saling membentur maka di tempat benturan ini pipa dapat pecah. Pada jalur pipa
yang paling tinggi harus dilengkapi dengan air valve sehingga udara dari atmosfir dapat
terisap masuk pipa. Penggunaan katup ini tidak akan menimbulkan masalah jika udara
yang terisap dapat dikeluarkan kembali oleh air di sebelah hilir katup.
Tabel 2 Pemilihan metode pencegahan palu air
Metode pencegahan Parameter Keterangan

Pipa bypass dengan reflux aV0 Sebagian air masuk ke pompa
1
gH n
In-line reflux valve atau aV0 Biasanya digabungkan dengan
pemasangan reflux valve 1 metode lain. Mungkin terjadi
gH n
langsung pada pipa tekan pemisahan kolom air
pipa
Surge tank h kecil Jalur pipa dekat dengan garis
hidrolis sehingga tinggi tangki
dapat dipakai
Automatic release valve aV0 Jalur pipa paling tinggi dan
atau katup pelepas udara  1 kemudian menurun dapat terjadi
gH n
otomatis pemisahan kolom air
2L
 5 detik
a
Tabel 2 Pemilihan metode pencegahan palu air (lanjutan)
Metode pencegahan Parameter Keterangan
8 dari 22
SNI 7509:2011
Discharge tank aV0 H = head tekanan pada tangki,
1 profil jalur pipa yang cenderung
gH n
naik
Air vessel/chamber atau aV0 Profil jalur pipa cenderung naik
tangki udara 1
gH n
Catatan:
L = panjang pipa, dalam m
H n = head pompa, dalam m
h = kehilangan tekanan, dalam m
a = kecepatan gelombang tekanan, dalam m/detik
g = percepatan gravitasi, dalam m/detik2
Vo = kecepatan aliran dalam pipa, dalam m/detik
Ilustrasi lokasi penempatan berbagai peralatan pencegahan water hammer dapat dilihat
pada Gambar 1.
SURCE DELIVERI
TANK RESERVOIR
HYDRAULIC GRAD LINE
h
Al
h
Ap
DISCHARGE
H0 TANK
REFLUX
AIR TANK
VESSEL
SUCTION ll l
RESERVOIR
PUMP
(BYPASS)
L
Gambar 1 Ilustrasi lokasi penempatan peralatan pencegahan palu air
9 Pipa transmisi
a) perencanaan jalur pipa tranmisi harus memenuhi ketentuan sebagai berikut:

1) jalur pipa sependek mungkin;
2) menghindari jalur yang mengakibatkan konstruksi sulit dan mahal;
3) tinggi hidrolis pipa minimum 5 m diatas pipa, sehingga cukup menjamin operasi air
valve;
4) menghindari perbedaan elevasi yang terlalu besar (80% tekanan kerja pipa) sehingga
tidak ada perbedaan kelas pipa;
b) penentuan dimensi pipa harus memenuhi ketentuan sebagai berikut:
1) pipa yang direncanakan mengalirkan debit maksimum harian;
2) kehilangan tekanan dalam pipa tidak lebih dari 30% dari total head statis pada sistem
transmisi dengan pemompaan. Untuk sistem gravitasi, kehilangan tekanan
maksimum 5 m/1000 m atau 80% tekanan kerja sesuai dengan spesifikasi teknis
pipa;
3) pemilihan bahan pipa yang memenuhi persyaratan SNI berikut ini:
(a) spesifikasi pipa PVC harus sesuai dengan SNI 03-0084-2002;
(b) spesifikasi untuk pipa PE harus sesuai dengan SNI 06-4829-2005;
(c) spesifikasi pipa baja harus sesuai dengan SNI 07-2225-1991;
9 dari 22
SNI 7509:2011
(d) pipa daktil harus sesuai dengan SNI 19-6782-2002;
(e) pipa fiber harus sesuai dengan SNI 03-6785-2002;
Persyaratan bahan pipa lainnya dapat menggunakan standar nasional maupun
internasional lainnya yang berlaku;
c) perlengkapan jaringan pipa transmisi:
1) katup (valve), berfungsi untuk membuka dan menutup aliran air dalam pipa dan
dipasang pada:
(a) lokasi ujung pipa tempat aliran air masuk atau aliran air keluar;
(b) setiap percabangan;
(c) pipa outlet pompa;
(d) pipa penguras atau wash out.
Tipe katup yang dapat dipakai pada jaringan pipa transmisi adalah gate valve;
2) pipa peguras (wash out/blow off), dipasang pada tempat-tempat yang relatif rendah
sepanjang jalur pipa, ujung jalur pipa yang mendatar dan menurun dan titik awal
jembatan;
3) katup udara, dipasang pada titik-titik tertinggi di sepanjang pipa transmisi, di
jembatan pipa dengan perletakan 1/4 panjang bentang pipa dari arah aliran pada
jalur lurus setiap jarak tertentu (750 m - 1000 m);
4) meter induk;
5) bak pelepas tekanan dipasang pada jaringan pipa transmisi yang membutuhkan
pengurangan tekanan akibat perbedaan topografi yang terlalu besar sampai pada
sisa tekanan yang dipersyaratkan, pada jaringan pipa transmisi yang mengalami
kelebihan tekanan, sekaligus untuk membantu mengurangi kehilangan air akibat
kebocoran fisik;
d) data yang diperlukan untuk perencanaan teknik pipa transmisi air minum dan
perlengkapan sebagai berikut:
1) potensi dan kebutuhan air minum;
2) kajian topografi berupa:
(a) peta situasi rencana jalur pipa transmisi skala 1 : 1 000;
(b) potongan memanjang rencana jalur pipa transmisi skala vertikal 1:100,
horizontal 1: I 000;
(c) potongan melintang rencana jalur pipa transmisi skala 1:100;
(d) peta situasi rencana lokasi bangunan perlintasan skala 1:100 dengan interval
garis kontur 0,5 m.
10 Pipa distribusi
a) perencanaan lay-out jaringan pipa distribusi ditentukan berdasarkan pertimbangkan:

1) situasi jaringan jalan di wilayah pelayanan; jalan-jalan yang tidak saling menyambung
cocok untuk sistem cabang. Jalan-jalan yang saling berhubungan membentuk jalur
jalan melingkar atau tertutup, cocok untuk sistem tertutup, kecuali bila kepadatan
penduduk rendah;
2) kepadatan penduduk rendah dipilih lay-out pipa berbentuk cabang;
3) keadaan topografi dan batas alam wilayah pelayanan;
4) tata guna lahan wilayah pelayanan;
b) jaringan pipa distribusi harus terdiri dari beberapa komponen untuk memudahkan
pengendalian kehilangan air:
1) jaringan distribusi utama yaitu rangkaian pipa distribusi dengan diameter besar
membentuk suatu zone distribusi; yaitu wilayah pelayanan yang terdiri dari 5 sampai
dengan 6 sel utama (primary cell). Sebuah zona distribusi dapat dibatasi oleh:
(a) area yang tidak termasuk dalam rencana pengembangan, seperti taman-taman
umum;
(b) batas-batas alam, termasuk yang ada maupun buatan, yaitu sungai, dan saluran-
saluran. jalan kereta api dan jalan raya utama;
10 dari 22
SNI 7509:2011
2) sel utama (primary cell), yaitu area yang dibatasi jaringan distribusi pembagi yang
membentuk suatu jaringan tertutup yang terdiri dari lebih kurang 5-6 sel dasar;
3) sel dasar (elementary zone) yaitu suatu area pelayanan dalam sebuah sel utama dan
dibatasi oleh pipa pelayanan yang direncanakan terdiri dari 500-1.000 sambungan
pelanggan. Setiap sel dasar dalam sebuah sel utama dilengkapi dengan sebuah
meter distrik;
e) dimensi dan panjang pipa distribusi:
1) ukuran diameter pipa distribusi ditentukan berdasarkan aliran pada jam puncak
dengan sisa tekan minimum di jalur distribusi, pada saat terjadi kebakaran
jaringan pipa mampu mengalirkan air untuk kebutuhan maksimum harian dan
tiga buah hidran kebakaran masing-masing berkapasitas 250 gpm dengan jarak
antar hidran maksimum 300 m. Faktor jam puncak terhadap debit rata-rata
tergantung pada jumlah penduduk wilayah terlayani sebagai pendekatan
perencanaan. Ukuran diameter pipa pembawa minimum 100 mm. Ukuran diameter
pipa pembagi 50 mm;
Faktor maksimum adalah 1,10 sampai 1,15 dan faktor jam puncak 1,50 sampai 2,0.
2) panjang pipa distribusi pembagi maksimum antar titik simpul (node) pelayanan 1
(satu) sel utama, maksimum 1.500 m;
f) alokasi kebutuhan air pada setiap titik simpul (node) jaringan sel utama dan sel dasar
dilakukan dengan ketentuan sebagai berikut:
1) wilayah pelayanan dibagi menjadi beberapa wilayah pelayanan kecil atau blok-blok
pelayanan;
2) untuk wilayah pelayanan yang tipikal, alokasi kebutuhan air disetiap node
diperkirakan besarnya sesuai dengan persentase bagian luas wilayah pelayanan;
3) untuk daerah yang tidak tipikal secara umum, alokasi kebutuhan air harus dihitung
sesuai dengan peruntukkannya. Contohnya taman-taman umum, industri besar, dan
lain-lain;
g) besar tekanan air minimum di jaringan pipa distribusi sebagai berikut:
1) jaringan distribusi utama : 15 m;
2) jaringan distribusi pembagi : 11 m;
3) sambungan pelanggan : 7,5 m.
Tekanan air diukur dari permukaan tanah, sedangkan pada sambungan pelanggan
diukur pada sambungan pipa pelayanan;
h) pemilihan bahan pipa harus memenuhi persyaratan teknis sebagaimana disebutkan pada
sub pasal 9. b) 3);
i) perlengkapan jaringan pipa distribusi:
1) katup (valve), berfungsi untuk membuka dan menutup aliran air dalam pipa dan
dipasang pada:
(a) lokasi ujung pipa tempat aliran air masuk atau aliran air keluar;
(b) setiap percabangan;
(c) pipa outlet pompa;
(d) pipa penguras atau wash out.
Tipe katup yang dapat dipakai pada jaringan pipa distribusi adalah gate valve ;
2) wash out/blow off, dipasang pada tempat-tempat yang relatif rendah sepanjang jalur
pipa, ujung jalur pipa yang mendata dan menurun dan titik awal jembatan;
3) katup udara/air valve, dipasang pada titik tertinggi di sepanjang pipa distribusi, di
jembatan pipa dengan perletakan 1/4 panjang bentang pipa dari arah aliran pada
jalur lurus setiap jarak tertentu (750 m - 1000 m);
4) hidran kebakaran, dipasang pada jaringan pipa distribusi dengan jarak antar
hidran maksimum tidak boleh lebih dari 300 m di depan gedung perkantoran
kran komersil. Hidran kebakaran dipasang pada diameter pipa sekunder
minimum 150 mm.
Perencanaan untuk hidran kebakaran harus sesuai dengan SNI 03-6382-2000;
5) meter induk dan distrik meter:
11 dari 22
SNI 7509:2011
(a) meter induk dipasang pada awal pipa suatu zona distribusi utama atau pada awal
sistem distribusi skala kecil;
(b) distrik meter dipasang pada pipa distribusi pembagi yang merupakan awal dari
suatu sel dasar. Pemasangan distrik meter disesuaikan dengan situasi setempat.
Ukuran distrik meter akan bervariasi sesuai dengan jumlah sambungan antara
500 sampai dengan 1000 sambungan;
6) katup atau bak pelepas tekanan, dipasang pada jaringan pipa distribusi yang
membutuhkan pengurangan tekanan akibat perbedaan topografi yang terlalu besar
sampai pada sisa tekanan yang dipersyaratkan, pada jaringan pipa distribusi yang
mengalami kelebihan tekanan, sekaligus untuk membantu mengurangi kehilangan air
akibat kebocoran fisik;
h) data yang diperlukan untuk membuat perencanaan teknik jaringan pipa disitribusi
sebagai berikut:
1) wilayah studi dan wilayah pelayanan;
2) peta dasar kota skala 1 :500;
3) potensi dan kebutuhan pelayanan air minum;
4) lokasi sistem pelayanan air minum;
5) peta tata guna lahan eksisting;
6) peta tata guna lahan tahun periode perencanaan;
7) peta topografi skala 1 : 1000 untuk garis permukaan tanah;
8) peta situasi daerah perencanaan;
9) peta jaringan jalan 1 : 1000.
11 Unit pelayanan
Unit pelayanan terdiri dari:
a) sambungan rumah:
1) panjang pipa pelayanan dibatasi oleh kehilangan tekanan maksimum yang terjadi
sepanjang pipa saat terjadi pemakaian secara bersama (jam puncak), sebesar 3,5 m
dengan rincian sebagai berikut:
(a) kehilangan tekanan pada pipa pelayanan atau feeder D. 100 mm sebesar 1 m;
(b) kehilangan tekanan pada pipa pelayanan atau feeder D. 75 mm sebesar 1 m;
(c) kehilangan tekanan pada pipa pelayanan sebesar 1 m;
(d) kehilangan tekanan pada fiting dan alat plambing sebesar 0,5 m sehingga total
kehilangan tekanan yang diijinkan adalah 3,5 m.
Berdasarkan ketentuan diatas, maka diameter pipa pelayanan minimum 13 mm;
2) panjang pipa pelayanan (service) dibatasi oleh luas area pelayanan di dalam satu sel
dasar/zona elementer. Meter pelanggan dipergunakan untuk mengukur pemakaian
air oleh pelanggan. Meter air yang digunakan harus sesuai dengan SNI 05-2547-
1991 dan untuk rumah meter air harus sesuai dengan SNI 05-0666-1997;
Gambar penyadapan dari jaringan pipa distribusi untuk pelayanan sambungan rumah,
lihat Gambar 2.
12 dari 22
SNI 7509:2011
Gambar 2 Pelayanan sambungan rumah
b) hidran umum (HU):

1) umumnya dipasang pada daerah rawan air minum, daerah kumuh, masyarakat
berpenghasilan rendah, dan daerah terpencil/terisolasi. Hal-hal yang harus
diperhatikan antara lain:
(a) air baku harus tersedia, baik dari PDAM, sumur dalam/dangkal, instalasi
pengolahan air minum sederhana, perlindungan mata air, dan/atau air hujan;
(b) lokasi sasaran pelayanan berada kurang lebih 3 km dari jaringan distribusi
PDAM;
(c) pada jaringan distribusi PDAM masih tersedia kapasitas dan tekanan yang
memadai;
(d) penempatan HU yang sumber airnya dari PDAM harus mendapat ijin dari PDAM
sebagai pemilik jaringan perpipaan;
(e) apabila sumber air di bangun sendiri atau bukan PDAM harus diperhitungkan
transmisi sampai ke HU;
(f) HU dapat dilengkapi dengan gerobak dorong dengan jerigen air 20 liter atau 10
liter, serta perlengkapan lainnya bila diperlukan;
(g) HU harus dapat melayani pengguna air minum paling sedikit 30 L/orang/hari;
2) komponen modul HU terdiri dari:

(a) jaringan perpipaan (PVC, PE, GIP):
(1) untuk pipa PVC harus sesuai dengan SNI 06-0084-2002 dan
penyambungan pipa PVC harus sesuai dengan SNI 06-0135-1987;
(2) untuk pipa PE harus sesuai dengan SNI 06-4829-1998;
(3) untuk pipa galvanis (GIP) menggunakan klas medium dengan tekanan kerja
nominal sebesar 10 bar;
(4) perubahan arah (trase) jalur pipa vertikal dan horisontal harus dilakukan
dengan menggunakan aksesoris belokan yang sesuai (untuk belokan 90°
harus menggunakan long bend dan/atau dengan menggunakan bend
ukuran 2 x 45° dengan panjang pipa diantaranya disesuaikan kondisi
belokan jalan);
13 dari 22
SNI 7509:2011
(5) belokan arah aliran pipa dan penyambungan pada perkecilan/perbesaran
diameter pipa tidak boleh dilakukan dengan cara pemanasan dan tidak
dibenarkan ditanam di dalam dinding beton;
(6) fitting dan aksesoris harus terbuat dari bahan yang memiliki karakteristik
dan kekuatan yang sama atau lebih baik dari bahan pipa yang digunakan;
(b) tangki HU dengan kapasitas 3 m³ atau 2 m³ (sesuai kebutuhan):
(1) tangki HU dapat terbuat dari bahan fiberglass, polyethylene (PE),
pasangan batu bata, kayu ulin (kedap air), plastik, atau bahan lainnya
sesuai dengan kondisi setempat;
(2) ketinggian HU terhadap permukaan tanah minimum 600 mm;
(3) tebal dinding tangki HU dari bahan fiberglass untuk volume 3 m3 adalah 5
mm dan untuk volume 2 m3 adalah 4 mm dan dilengkapi dengan tutup
tangki;
(c) pompa penguat boleh dibangun bila diperlukan;
(d) meter air apabila air berasal dari PDAM;
(e) pondasi tangki HU dibuat sesuai persyaratan konstruksi pasangan batu atau
dapat disesuaikan dengan kondisi setempat selama memenuhi persyaratan daya
dukung tanah;
(f) perlengkapan pendukung lainnya sesuai dengan situasi/kondisi, antara lain
dapat berupa gerobak dorong dan jerigen air 20 liter atau 10 liter.
c) pengaturan hidran kebakaran sesuai dengan Peraturan Pemerintah (PP).
12 Hasil perencanaan
Hasil perencanaan unit distribusi harus berupa gambar teknis yang dilengkapi dengan nota
perhitungan dan spesifikasi teknis. Gambar teknis harus memenuhi ketentuan yang berlaku.
Hasil perencanaan harus berupa:
a) peta pembagian blok pelayanan;
b) peta situasi daerah perencanaan;
c) lay-out jaringan pipa distribusi;
d) peta situasi jalur pipa skala 1 : 2000, profil memanjang jalur pipa skala 1 : 2000, profil
melintang penanaman pipa pada jarak tertentu yang dianggap perlu untuk
menunjukkan jarak pipa terhadap perpipaan utilitas lain;
e) diagram alir jaringan pipa distribusi;
f) sistem perpipaan reservoir:
g) sistem perpipaan pompa, termasuk peralatan anti palu air;
h) kebutuhan fitting dan aksesoris pipa per titik simpul jaringan (node).
13 Pengerjaan
13.1 Persiapan pengerjaan
Dalam perencanaan unit distribusi dan pelayanan sistem air minum sebagai berikut:
a) siapkan dan pelajari data-data yang diperlukan;
b) siapkan standar perencanaan unit distribusi dan unit pelayanan.
13.2 Cara pengerjaan
Cara pengerjaan dalam perencanaan unit distribusi dan unit pelayanan sebagai berikut:
a) tentukan wilayah pelayanan;
b) tentukan lay-out sistem distribusi meliputi:
1) rencanakan sistem jaringan pipa induk, berupa sistem tertutup, sistem cabang atau
sistem gabungan;
14 dari 22
SNI 7509:2011
2) rencanakan lokasi pipa berdasarkan pertimbangan teknis pada ketentuan teknis;
3) rencanakan peta pembagian blok pelayanan dengan mengacu kepada peta tata guna
lahan yang ada dan rencana wilayah pengembangan;
4) rencanakan titik simpul (node) pembagian debit keluar dari pipa induk untuk melayani
blok-blok pelayanan;
5) tentukan sistem pengaliran distribusi secara hidrolis, berdasarkan ketentuan teknis;
c) lakukan pengukuran topografi sesuai dengan standar yang berlaku dan mengacu
Peraturan Menteri PU No. 18/PRT/M/2007;
d) berdasarkan hasil pengukuran peta situasi lokasi reservoir, rencanakan tata letak
reservoir dan bangunan penunjang;
e) rencanakan lokasi dan jenis reservoir berdasarkan perletakan, dan jenis reservoir
berdasarkan fungsinya;
f) hitung kapasitas reservoir;
g) hitung kebutuhan lahan untuk lokasi reservoir;
h) tentukan jenis dan diameter pipa sesuai ketentuan teknis;
i) hitung kebutuhan lahan reservoir distribusi pada pra lokasi reservoir tersebut;
j) lakukan perhitungan hidrolis jaringan pipa induk distribusi sesuai denan ketentuan teknis;
k) setelah pembebasan tanah dapat dilakukan langkah-langkah berikut:
1) penyelidikan tanah untuk menunjang perhitungan konstruksi reservoir dan bangunan
penunjang;
2) lakukan perencanaan detail pemasangan pipa dan perlengkapan di setiap
pembagian aliran dan titik node;
3) lakukan perencanaan detail perlengkapan reservoir sesuai dengan jenis reservoir
dan ketentuan teknis;
4) lakukan perencanaan detail bangunan penunjang sesuai ketentuan teknis;
5) lakukan perhitungan konstruksi sesuai ketentuan teknis;
6) lakukan penggambaran konsep teknis hasil perencanaan detail dan penggambaran
final untuk kepentingan pelaporan:
7) susun laporan mengenai hasil perencanaan dilengkapi gambar, dan spesifikasi teknis
untuk perlengkapan pipa dan reservoir;
8) selesai.
15 dari 22
SNI 7509:2011
Lampiran A
(Normatif)
Perhitungan perencanaan
Perhitungan-perhitungan perencanaan dapat menggunakan berbagai metode tertentu yang

dapat dibenarkan atau yang lazim digunakan.
a) perhitungan hidrolis pipa transmisi harus memenuhi ketentuan sebagai berikut:

1) kecepatan aliran maksimum dalam pipa adalah 3 m/detik. Kecepatan aliran
maksimum dalam pipa hisap pompa 1,2 m/detik;
2) kehilangan tekanan maksimum 30% dari total head statis dan memenuhi persyaratan
kemiringan hidrolis maksimum 5 m/1000 m atau sesuai dengan spesifikasi jenis pipa
yang dipakai;
b) analisis jaringan pipa distribusi harus memenuhi ketentuan sebagai berikut :
1) jika jaringan pipa tidak lebih dari 4 (empat) loop, perhitungan dengan metoda hardy-
cross masih diizinkan secara manual. Jika lebih dari 4 (empat) loop harus dianalisa
dengan bantuan program komputer;
2) kehilangan tekanan dalam pipa dapat dihitung dengan menggunakan Persamaan 1
Hazen Williams:
10,675L.Q1,852
hf  ………………………………...………........................................... 1)
C 1,852 .D 4,87
dengan:
hf = kehilangan tekanan, dalam m
L = panjang pipa, dalam m
Q = debit, dalam m3/detik
C = koefisien Hazen William untuk pipa, lihat Tabel A.1
D = diameter pipa, dalam m
Kecepatan aliran dihitung dengan menggunakan Persamaan 2.
v  0,849.C.R 0,63 .S 0,54 ................................................................................................ 2)
dengan:
v = kecepatan aliran, dalam m/detik
C = koefisien Hazen William untuk pipa
R = jari-jari pipa, dalam m
S = slope/kemiringan hidrolis, dalam m/m
Debit aliran dihitung dengan Persamaan 3.
Q  0,27853C.D 2,63 .S 0,54 …………………………........................................................3)
dengan:
Q = debit air dalam pipa, dalam m3/detik
C = koefisien Hazen William untuk pipa
D = diameter pipa, dalam m
S = slope/kemiringan hidrolis, dalam m/m
16 dari 22
SNI 7509:2011
Tabel A.1 Nilai koefisien Hazen William setiap jenis pipa
Jenis pipa Nilai C perencanaan

Asbes cement (ACP) 120
U-PVC 120
PE 130
Ductile (DCIP) 110
Besi tuang (CIP) 110
GIP 110
Baja 110
Pre-stress Concrete (PSC) 120
Perhitungan kehilangan tekanan minor melalui katup dan fifting dapat dianggap
sebagai kehilangan tekanan yang ekivalen dengan panjang pipa atau sebagai fungsi
dari head kecepatan pada Persamaan 4 berikut ini.
Panjang ekivalen pipa = K1 .d .................................................................................... 4)
v2
Head loss minor hm  K 2 . .................................................................................5)
2.g
dengan:
K1 dan K 2 = konstanta, dapat dilihat pada Lampiran C Tabel K1 dan K 2 untuk
kehilangan tekanan minor
d = diameter fitting, dalam m
v = kecepatan aliran, dalam m/detik
c) perhitungan head pompa dan tenaga pompa:

Total head pompa ( H ) dihitung sesuai Persamaan 6.
H  H s  H l  H0 ..................................................................................................... 6)
dengan :
Hs = total head statis, dalam m
H l = H f  H m = total head loss, dalam m
H0 = sisa tekanan
Hf = head loss mayor akibat friksi/gesekan
Hm = head loss minor akibat selain gesekan, antara lain akibat aksesoris
Daya pompa yang diperlukan dihitung dengan Persamaan 7.

Q . H .  .g
P  …….........................…………................................................ 7)
1000 . η .η
p m
dengan :
P = daya pompa, dalam KW
 = masa jenis air, dalam kg/m3
Q = debit, dalam m3/detik
H = total head pompa, dalam m
p = efisiensi pompa
m = efisiensi motor
Perkiraan efisiensi pompa berkisar antara 90% sampai 95%. Efisiensi motor 10%
lebih rendah dari efisiensi pompa.
17 dari 22
SNI 7509:2011
Lampiran B
(Normatif)
Contoh perhitungan kapasitas efektif reservoir
B.1 Secara tabulasi
Reservoir distribusi direncanakan untuk mensuplai kebutuhan rata-rata air minum 30 l/detik.
Pengisian air ke reservoir dilakukan dengan sistem pemompaan selama 20 jam/hari.
Pelayanan selama 24 jam. Hasil pemantauan fluktuasi pemakaian air disajikan dalam bentuk
kurva dapat dilihat pada Gambar B.1.
7.00
6.00
5.00
4.00
3.00
2.00
1.00
10
12
14
16
18
20
22
24
0
Jam Pemakaian Air
Gambar B.1 Fluktuasi pemakaian air wilayah pelayanan kota A
a) debit air rata-rata maksimum = 1,15 x 30 l/det = 34,5 l/det;

b) volume air dalam sehari = 34,5 l/dt x 86400 dt/hari x 1/1000 l/m3 = 2980,8 m3/hari;
c) buat tabel pemakaian air dalam m3 dan kumulatif pemakaian air (m3).
B.2 Metode kurva masa
Diketahui fluktuasi pemakaian air seperti pada Gambar B.1. Hitung kapasitas efektif reservoir
air minum untuk debit rata-rata maksimum 34,5 L/detik. Suplai ke reservoir dilakukan secara
gravitasi selama 24 jam.
Penyelesaian:
a) buat kurva akumulasi pemakaian seperti pada Gambar B.2;
b) buat kurva akumulasi suplai ke reservoir setiap jam sebesar (100/24) % seperti dalam
Gambar B.2;
c) buatlah garis sejajar dengan kurva suplai yang menyinggung kurva akumulasi
pemakaian air sebelah atas dan sebelah bawah kurva akumulasi suplai ke reservoir,
sehingga terdapat 2 (dua) titik potong, masing-masing A dan B;
18 dari 22
SNI 7509:2011
d) ukur skala garis tegak lurus yang tegak lurus dan memotong garis akumulasi suplai
ke reservoir dan titik potong A dan B, hasil pengukuran yaitu : 4,4 % dan 9,5 %;
e) kapasitas efektif reservoir adalah :
(4,4 + 9,5) x 24/100 = 3,3 jam
3,3 jam x 34,5 l/dt / 1000 l/m3 = 414,3 m3
10
8
4,4
6
Akumulasi air (%)
2 pemakaian air
suplai air
9,5
0
2 4 6 8 10 12 14 16 18 20 22 24
jam
Gambar B.2 Kurva masa untuk perhitungan kapasitas efektif reservoir
19 dari 22
SNI 7509:2011
Lampiran C
(Normatif)
Harga K1 dan K 2 kehilangan tekanan minor
Tipe dari fitting dan katup K1 K2 Tipe dari fitting dan katup K1 K2
Entry losses Entermediate losses
Sharp-edged entrace 22 0,50 Angle branches
Re-entrant entrance 36 0,80 Flow in line 16 0,35
Slightly rounded entrance 11 0,25 Line to branch or branch to
Bell-cauthed entrance 2 0,05 line
Footvalve & strainer 113 2,50 30 derajat 18 0,40
45 derajat 27 0,60
Entermediate losses 90 derajat 36 0,80
Elbows
( R/D  0,5 approx) Sudden enlargeent
22,5 derajat
9 0,20 Inllet  Outlet 
18 0,40 7 0,15
45 derajat 4 : 5
45 1,00 9 0,20
90 derajat 3 : 4
16 0,35
2 : 3
Close radius bends 1 : 2 0,60
( R/D  1 approx) 1 : 3 0,80
22,5 derajat 7 0,15 1 : 5 & over 1,00
45 derajat 14 0,30
90 derajat 34 0,75 Sudden contraction
Inllet  Outlet 
Long radius bends 5 : 4 7 0,15
( R/D  2 sampai 7) 4 : 3 9 0,20
22,5 derajat 5 0,10 3 : 2 14 0,30
45 derajat 9 0,20 2 : 1 16 0,35
90 derajat 18 0,40 3 : 1 20 0,45
5 : 1 & over 22 0,50
Sweeps
( R/D  8 sampai 50 ) Tapers
22,5 derajat 2 0,05 Flow to small ends megligi ble
45 derajat 5 0,10 Flow to large ends
90 derajat 9 0,20 (Inlet to outlet diameter)
4 : 5 1,5 0,03
Mitre elbows 3 : 4 2,0 0,04
22,5 derajat – 2 piece 7 0,15 1 : 2 6,0 0,12
30 derajat – 2 piece 9 0,20
45 derajat – 2 atau 3 piece 14 0,30 Valves gate
60 derajat – 2 piece 29 0,65 (pintu katup):
3 piece 11 0,25 a) terbuka penuh 5 0,12
90 derajat – 2 piece 56 1,25 b) ¼ tertutup 45 1,00
3 piece 22 0,50 c) ½ tertutup 270 6,00
4 piece 14 0,30 d) ¾ tertutup 1080 24,00
Globe 450 10,00
Tees Butterfly – terbuka penuh 16 0,30
Flow in line 15 0,35 Reflux 45 1,00
Line to branch or branch to line Exit losses
Sharp-edged 54 1,20 Sudden enlargeent 45 1,00
radiussed 38 0,80 Bellmouthed outlet 9 0,20
20 dari 22
SNI 7509:2011
Lampiran D
(Informatif)
Daftar nama dan lembaga
1) Pemrakarsa
Direktorat Pengembangan Air Minum, Direktorat Jenderal Cipta Karya, Departemen

Pekerjaan Umum.
2) Penyusun
Nama Lembaga
Ir. Siti Bellafolijani, M.Eng Ditjen Cipta Karya
Ir. Oloan Simatupang, M. Eng Ditjen Cipta Karya
Sihombing Aryananda, ST, MT Ditjen Cipta Karya
Suryanto, ST, MT Ditjen Cipta Karya
Ratria Anggraini, ST Ditjen Cipta Karya
Didik Wahyudi, ST Ditjen Cipta Karya
Ir. Deny Yusuf Sumargana Ditjen Cipta Karya
Ir. Felisia Simarmata Konsultan
Ir. Aries Siti Fatimah Konsultan
Ir. Budhianto Konsultan
Ir. Elisabeth Tarigan Konsultan
Ir. Sulaeman Konsultan
21 dari 22
SNI 7509:2011
Bibliografi
Undang-Undang No. 18 Tahun 1999 Tentang Jasa Konstruksi
Undang-Undang No. 7 Tahun 2004 tentang Sumber Daya Air
Peraturan Pemerintah No. 16 Tahun 2005 tentang Pengembangan Sistem Penyediaan Air
Minum
Keputusan Presiden No. 80 Tahun 2003 tentang Pedoman Pelaksanaan Pengadaan

Barang/Jasa Pemerintah
Undang-Undang Nomor 7 Tahun 2004 tentang Sumber Daya Air
Peraturan Pemerintah Nomor 16 Tahun 2005 tentang Pengembangan Sistem Penyediaan

Air Minum
Peraturan Menteri Pekerjaan Umum Nomor 18/PRT/M/2007 tentang Penyelenggaraan

Pengembangan Sistem Penyediaan Air Minum
22 dari 22
UTS Distribusi Energi
1. Pipa berdiameter 0,6 m dengan panjang 1,5 km. Untuk menambah debit,
di tengah pipa panjang pipa dicabang dua pipa paralel dengan diameter
yang sama. Mengurangi kerugian kecil, tentukankan peningkatan debit
jika f = 0,04. Head antara sisi inlet dan outlet adalah 30 m

2.

SELAMAT MENGERJAKAN

UTS Distribusi Energi
1. Pipa berdiameter 0,6 m dengan panjang 1,5 km. Untuk menambah debit,
di tengah pipa panjang pipa dicabang dua pipa paralel dengan diameter
yang sama. Mengurangi kerugian kecil, tentukankan peningkatan debit
jika f = 0,04. Head antara sisi inlet dan outlet adalah 30 m

2.

SELAMAT MENGERJAKAN

UJIAN AKHIR SEMESTER GENAP TAHUN 2OI9I2O2O
PROGRAM STUDI TEKNIK KONVERSI TEKNIK ENERGI JURUS$I
]EKNIK MESIN
POLITEKNIK NEGERI SEMARANG
MATA KT]LIAH DISTRIBUSI ENERGI

WAKTU 45 Menit
KELAS KE 2 A,B, C dan D
SEMESTER Genap
SIFAT Buka Buku
PENGAMPU F. Gatot Sumamo, ST, MT
Uap Jenuh a80 kg/jam

Tekanan 10 bar
Tangki air
Pompa(BFP)
Hitung: Head yang diqerlikan BFP tersebut dan daya yang diperlukan Pompa dengan I globe
Valve dan2 elbow 90 o
NB: Bila ada ditambah soal dari p Ir.Ilyas Rochani, MT

KERJAKAN SOAL DIBAWAH INI:
Suatu sistem distribusi air bersih dengan termperatur 280C, seperti pada gambar dibawah ini:

Gabungan

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Gabungan

Diunggah oleh

Hak Cipta:

Format Tersedia

ALIRAN DALAM SISTEM PIPA

Sistem jaringan pipa berfungsi untuk mengalirkan zat

Sistem jaringan pipa yang sederhana, yang dapat

•Aliran dalam pipa seri

Persoalan pada pipa seri pada umumnya adalah menentukan

Bila kehilangan energi pada sistem pipa 1 dan 2 masing-masing

Untuk kehilangan energi sekunder yang rumus

Le total = 11,875 m + 6,654 m = 18,529 m.

Kombinasi dari dua atau lebih pipa seperti

Sedangkan dalam pipa paralel, kehilangan enersi

Dari Gambar di atas, persamaan untuk

dimana zA, zB adalah elevasi titik A dan B, dan Q

1. Diketahui tinggi energi di A dan B, dicari besarnya

Persoalan pertama, sesungguhnya merupakan

Untuk itu bisa digunakan langkah berikut untuk

Q = 450 l/det = 0,45 m3/det

Suatu jaringan kota sering rumit dan diperlukan

Perangkat lunak untuk membantu kecepatan dan

Ada beberapa metoda untuk menyelesaikan

Persyaratan yang harus dipenuhi dalam analisis

3. Untuk setiap pipa, kehilangan energi dapat

Prosedur penyelesaian persoalan aliran dalam

2. Pada setiap pipa dihitung kehilangan energi hf =

3. Bila ∑ hf ≠ 0, maka pada jaringan tersebut

4. Ulangi langkah (1) sampai dengan (4) sampai ΔQ

Hitunglah besar dan arah aliran pada tiap-tiap

1. Tentukan debit pemisalan pada masing-masing

2. Hitung ∑ k Qn dan k n Qn-1 dari masing-masing

Dengan menganggap kerapatan udara tetap,

Berapakah garis tengah dari pipa yang

Dalam penyelesaian system empat tandon dibuat dengan mengasumsi

Substitusi persamaan di atas dalam persamaan 1,2, dan 3 maka:

Dengan karakteristik pipa sebagai berikut:

Hitunglah Q1, Q2, dan Q3

Q1 > Q3  maka permisalansalah

=10,33m (dimana P B = tekanan atmosfer = 76 cmHg = 1,03t/m2;  air = 1t/m3

(20 – 45) + ( -10,33) = 0  P J/ = 35,33m

Trial 2  diambil nilai PJ = 36m

Maka dari grafik didapatkan PJ = 35,78m, dan

Kesimpulan: PJ = 35,78 m  memenuhi

Maka untuk hf2 diperoleh

Maka dilakukan cara grafik untuk mempercepat proses coba-coba

Dari grafik diperoleh nilai P = 99m

Nilai negative berarti Q2 meninggalkan tandon B

Tata cara perencanaan teknik jaringan distribusi

ICS 91.140.60 Badan Standardisasi Nasional

Daftar isi .................................................................................................................................... i

SNI 06-0135, Sambungan pipa PVC untuk saluran air minum

3 Istilah dan definisi

5 Tata letak (lay-out) dan tipe sistem distribusi

Penempatan reservoir ada:

6.3 Fungsi reservoir

a) sebagai pemasok sebagian besar jaringan pipa distribusi;

6.3.2 Fungsi reservoir penyeimbang

6.4 Lokasi dan ketinggian reservoir

a) reservoir penyeimbang biasanya dibangun di dekat instalasi pengolahan air;

6.5 Volume reservoir

a) volume reservoir pelayanan ditentukan berdasarkan:

Tabel 1 Jumlah dan debit pompa sistim transmisi air minum

Debit (m3/hari) Jumlah pompa Total unit

Tabel 2 Pemilihan metode pencegahan palu air

Metode pencegahan Parameter Keterangan

Metode pencegahan Parameter Keterangan
