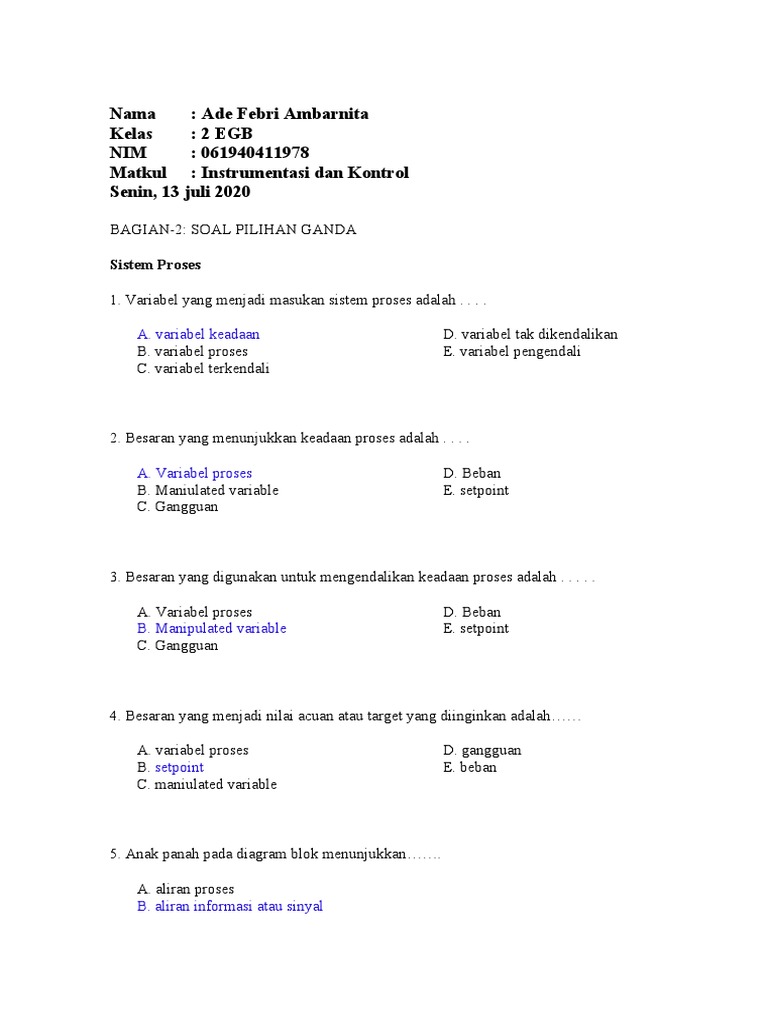

Nama : Ade Febri Ambarnita

Kelas : 2 EGB
NIM : 061940411978
Matkul : Instrumentasi dan Kontrol
Senin, 13 juli 2020

BAGIAN-2: SOAL PILIHAN GANDA

Sistem Proses

1. Variabel yang menjadi masukan sistem proses adalah . . . .

A. variabel keadaan D. variabel tak dikendalikan

B. variabel proses E. variabel pengendali
C. variabel terkendali

2. Besaran yang menunjukkan keadaan proses adalah . . . .

A. Variabel proses D. Beban

B. Maniulated variable E. setpoint
C. Gangguan

3. Besaran yang digunakan untuk mengendalikan keadaan proses adalah . . . . .

A. Variabel proses D. Beban

B. Manipulated variable E. setpoint
C. Gangguan

4. Besaran yang menjadi nilai acuan atau target yang diinginkan adalah……

A. variabel proses D. gangguan

B. setpoint E. beban
C. maniulated variable

5. Anak panah pada diagram blok menunjukkan…….

A. aliran proses
B. aliran informasi atau sinyal
 C. aliran variabel proses
D. tindakan
E. besaran variabel proses

6. Yang bukan sifat variabel proses ……..

A. menyatakan keadaan sistem proses. D. bersifat dinamik.

B. sebagai variabel masukan. E. sebagai variabel pengendali.
C. dipengaruhi oleh gangguan

7. Yang bukan beban adalah ……..

A. gangguan yang perlu dihilangkan D. selalu ada dalam proses

B. diperlukan dalam proses E. besarnya daat berubah.
C. memengaruhi kecepatan respons
variabel proses

Instrumentasi

8. Piranti yang secara langsung memungut informasi dari medium terukur adalah…..

A. transduser D. elemen konversi.

B. transmiter E. control valve
C. sensor

9. Piranti yang mengubah bentuk energi atau besaran fisik menjadi sinyal standar adalah…

A. sensor D. elemen elektromekanik

B. transduser E. elemen konversi
C. transmiter

10. Dalam sistem pengendalian proses dikenal unit atau piranti berikut.

(1) Unit pengukuran

(2) Unit pengendali
 (3) Unit kendali akhir
(4) Unit konversi Untuk dapat mengendalikan proses, paling sedikit membutuhkan...

A. 1, 2, dan 3 D. 4
B. 1 dan 3 E. 1,2,3, dan 4
C. 2 dan 4

11. Transmiter berfungsi sebagai ……..

A. mengubah besaran fisis D. mengirimkan sinyal pengukuran

B. membawa singal kontrol E. mengirim sinyal setpoint.
C. mengirim sinyal kontrol

12. Unit kendali akhir dalam sistem pengendalian proses, berfungsi sebagai

A. pengubah sinyal kendali menjadi aksi pengendalian

B. mengubah sinyal kendali menjadi aksi pemantauan
C. mengubah sinyal pengukuran menjadi sinyal kendali
D. mengubah sinyal pengukuran menjadi aksi pengendalian
E. menerima sinyal setpoint

13. Pada katu kendali jenis direct acting air-to-open, jika tekanan udara naik,….

A. stem ke atas, valve menutup C. stem ke bawah, valve menutup

B. stem ke atas, valve membuka D. stem ke bawah, valve membuka

E. stem ke atas saja

14. Jika pasokan tekanan udara hilang, maka plug dari control valve jenis air-to-close akan…

A. membuka D. membuka lantas menutup

B. menutup E. tak terengaruh
C. setengah membuka

15. Jika steam pada katup kendali bergerak ke atas maka...

A. katup membuka. D. bersifat fail open

B. katu menutpu. E. bersifat air-to-open
C. bersifat fail closed
16. Arti istilah direct-acting pada pengendali, adalah bila…..

A. PV naik, MV turun D. PV naik, SP turun

B. PV turun, MV turun E. SP naik, MV turun
C. PV naik, SP naik

17. Pengendalian tinggi permukaan cairan memakai aliran keluar sebagai variabel pengendali.
Maka aksi pengendali dan katup kendali berturut-turut adalah…..

A. direct acting dan FO D. reverse acting dan FO atau FC

B. direct acting dan FC E. reverse acting dan FC
C. reverse acting dan FO

18. Tampilan manipulated variable terbaca 60%. Ini berarti bukaan katup sebesar…..

A. 40% D. 60% untuk aksi reverse acting

B. 40% untuk aksi reverse acting E. tergantung nilai variabel proses
C. 60%

Pengendalian Umpan Balik

19. Pengendalian proses pada dasarnya adalah bertujuan untuk menjaga variabel……

A. keadaan proses. D. beban

B. setpoint E. pengendali
C. gangguan

20. Ciri utama pengendalian umpan balik…..

A. adanya offset D. adanya error

B. setpoint tetap E. adanya osilasi kontinyu
C. adanya uman balik negatif

21. Pengendalian suhu minyak dengan penukar panas memakai air panas sebagai pemanas.
Suhu minyak keluar dikendalikan oleh laju air panas yang masuk. Maka……
 A. beban adalah laju alir minyak D. variabel proses adalah suhu air
B. setpoint adalah suhu minyak panas panas
C. gangguan adalah laju alir air panas E. error adalah beda antara suhu minyak
keluar dan suhu air panas masuk

22. Dari langkah berikut:

1. mengevaluasi 3. mengukur
2. mengoreksi 4. membandingkan

Urutan langkah pengendalian umpan balik adalah……

A. 1, 2, 3, 4 D. 3, 4, 1, 2
B. 2, 1, 3, 4 E. 4, 3, 1, 2
C. 3, 2, 1, 4

23. Besaran yang dikendalikan disebut...

A. process variable. D. load.

B. manipulated variable. E. setpoint
C. disturbance.

24. Langkah terpenting pada pengendalian……

A. mengukur dan membandingkan D. mengevaluasi

B. mengukur E. mengoreksi
C. membandingkan

25. Ciri pengendalian umpan balik……

A. aksi koreksi bergantung perubahan variabel terkendali

B. sinyal error selalu negatif
C. setpoint selalu tetap
D. terdapat offset bila terjadi perubahan beban
E. selalu tak stabilan.

26. Kelebihan pengendalian umpan balik adalah sebagai berikut, kecuali...

A. dapat mengantisiasi gangguan yang tak terukur

B. tidak perlu mengetahui perilaku sistem proses secara tepat.
C. bersifat tegar (robust) yaitu tahan terhadap perubahan perilaku sistem proses.
 D. tindakan koreksi terjadi sebelum PV berubah.
E. dapat mengantisiasi perubahan beban yang tak terukur

Diagram Instrumentasi

27. FY-10001 adalah

A. I/P converter. D. unit kalkulasi

B. Input Pressure converter. E. unit kendali akhir
C. pemasok udara tekan.

28. FC-10001 adalah

A. I/P converter. D. flow controller.

B. High Low Controller. E. flow calculation
C. flow calculation.

29. Arti FT ada FT-10001 adalah

A. flow transducer D. float transmitter

B. flow transmitter E. float transducer
C. flow temperature
Diagram instrumentasi berikut diakai untuk menjawab soal nomor 17 hingga 20.

Gas proses ada suhu dan tekanan tertentu dialirkan ke dalam quench tower untuk didinginkan
dan dibersihkan. Sebagai endingin adalah air yang disirkulasikan oleh oma GA-108 dan
didingin-kan oleh EA-116 dan EA-117.

Perhatikan pengendali TIC-114.

30. Variabel proses terkendali adalah….

A. suhu aliran-7 D. aliran-8

B. suhu aliran-8 E. suhu dan laju aliran-8
C. aliran-7

31. Variabel pengendali adalah…..

A. suhu aliran-6 D. suhu aliran-9

B. aliran-7 E. suhu dan laju aliran-7
C. aliran-8

32. Gangguan beban adalah…..

A. suhu aliran-6 D. suhu aliran-9

B. suhu aliran-7 E. suhu aliran-6 dan 7
C. suhu aliran-8

33. Aksi plant & pengendali berturut-turut…….

A. reverse acting dan direct acting B. reverse acting dan reverse acting
 C. direct acting dan reverse acting E. bukan salah satu di atas
D. direct acting dan direct acting

34. Jika suhu aliran-8 terlalu tinggi, maka…….

A. Bukaan control valve bertambah D. Aliran-7 bertambah

B. Bukaan control valve berkurang E. Aliran-8 bertambah

C. Aliran-6 berkurang
