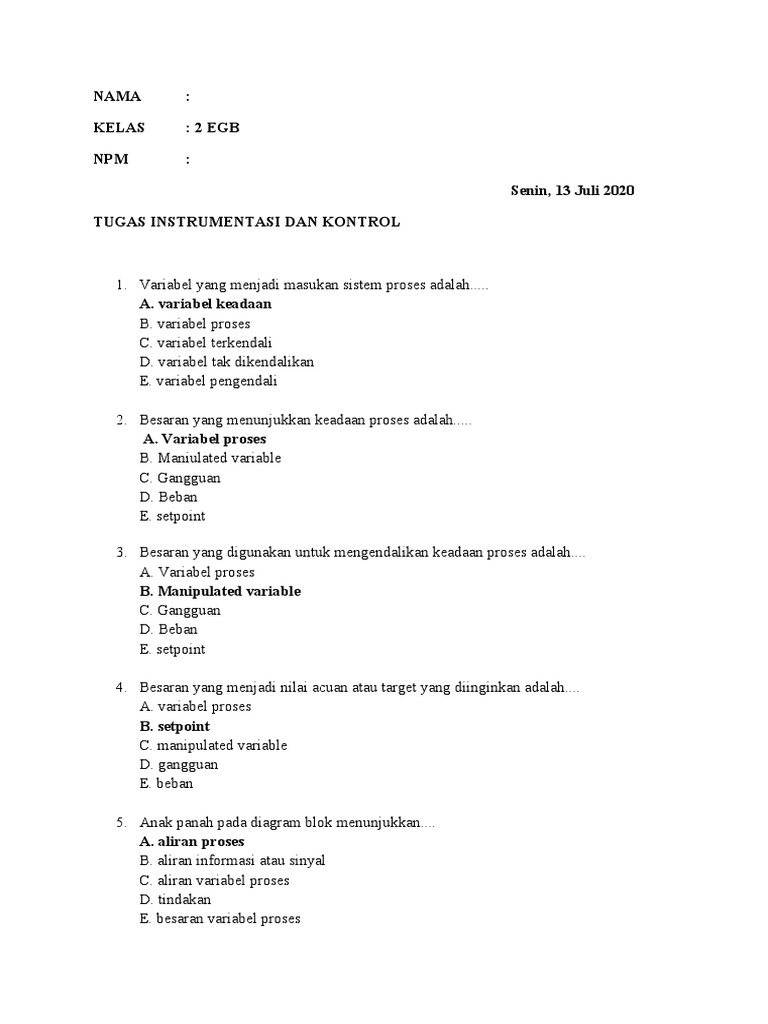

NAMA :

KELAS : 2 EGB

NPM :

Senin, 13 Juli 2020

TUGAS INSTRUMENTASI DAN KONTROL

1. Variabel yang menjadi masukan sistem proses adalah.....

A. variabel keadaan
B. variabel proses
C. variabel terkendali
D. variabel tak dikendalikan
E. variabel pengendali

2. Besaran yang menunjukkan keadaan proses adalah.....

A. Variabel proses
B. Maniulated variable
C. Gangguan
D. Beban
E. setpoint

3. Besaran yang digunakan untuk mengendalikan keadaan proses adalah....

A. Variabel proses
B. Manipulated variable
C. Gangguan
D. Beban
E. setpoint

4. Besaran yang menjadi nilai acuan atau target yang diinginkan adalah....
A. variabel proses
B. setpoint
C. manipulated variable
D. gangguan
E. beban

5. Anak panah pada diagram blok menunjukkan....

A. aliran proses
B. aliran informasi atau sinyal
C. aliran variabel proses
D. tindakan
E. besaran variabel proses
6. Yang bukan sifat variabel proses....
A. menyatakan keadaan sistem proses.
B. sebagai variabel masukan.
C. diengaruhi oleh gangguan
D. bersifat dinamik
E. sebagai variabel pengendali

7. Yang bukan beban adalah....

A. gangguan yang perlu dihilangkan
B. diperlukan dalam proses
C. memengaruhi kecepatan respons variabel proses
D. selalu ada dalam proses
E. besarnya daat berubah.

8. Piranti yang secara langsung memungut informasi dari medium terukur adalah....
A. transduser
B. transmiter
C. sensor
D. elemen konversi.
E. control valve

9. Piranti yang mengubah bentuk energi atau besaran fisik menjadi sinyal standar
adalah....
A. sensor
B. transduser
C. transmiter
D. elemen elektromekanik
E. elemen konversi

10. Dalam sistem pengendalian proses dikenal unit atau piranti berikut.
(1) Unit pengukuran
(2) Unit pengendali
(3) Unit kendali akhir
(4) Unit konversi
Untuk dapat mengendalikan proses, paling sedikit membutuhkan...
A. 1, 2, dan 3
B. 1 dan 3
C. 2 dan 4
D. 4
E. 1,2,3, dan 4

11. Transmiter berfungsi sebagai....

A. pengubah besaran fisis
 B. pembawa singal kontrol
C. mengirim sinyal kontrol
D. mengirimkan sinyal pengukuran
E. mengirim sinyal setpoint.

12. Unit kendali akhir dalam sistem pengendalian proses, berfungsi sebagai....
A. pengubah sinyal kendali menjadi aksi pengendalian
B. pengubah sinyal kendali menjadi aksi pemantauan
C. pengubah sinyal pengukuran menjadi sinyal kendali
D. pengubah sinyal pengukuran menjadi aksi pengendalian
E. penerima sinyal setpoint

13. Pada katup kendali jenis direct acting air-to-open, jika tekanan udara naik,
A. stem ke atas, valve menutup
B. stem ke atas, valve membuka
C. stem ke bawah, valve menutup
D. stem ke bawah, valve membuka
E. stem ke atas saja

14. Jika pasokan tekanan udara hilang, maka plug dari control valve jenis air-to-close
akan....
A. membuka
B. menutup
C. setengah membuka
D. membuka lantas menutup
E. tak terpengaruh

15. Jika stem ada katup kendali bergerak ke atas maka....

A. katup membuka.
B. katup menutup.
C. bersifat fail closed
D. bersifat fail open
E. bersifat air-to-open

16. Arti istilah direct-acting ada pengendali, adalah bila

A. PV naik, MV turun
B. PV turun, MV turun
C. PV naik, SP naik
D. PV naik, SP turun
E. SP naik, MV turun

17. Pengendalian tinggi permukaan cairan memakai aliran keluar sebagai variabel
pengendali. Maka aksi engendali dan katu kendali berturut-turut adalah
A. direct acting dan FO
 B. direct acting dan FC
C. reverse acting dan FO
D. reverse acting dan FO atau FC
E. reverse acting dan FC

18. Tampilan manipulated variable terbaca 60%. Ini berarti bukaan katup sebesar
A. 40%
B. 40% untuk aksi reverse acting
C. 60%
D. 60% untuk aksi reverse acting
E. tergantung nilai variabel proses Pengendalian Umpan Balik

19. Pengendalian proses pada dasarnya adalah bertujuan untuk menjaga variabel
A. keadaan proses.
B. setpoint
C. gangguan
D. beban
E. pengendali

20. Ciri utama pengendalian umpan balik

A. adanya offset
B. setpoint tetap
C. adanya umpan balik negatif
D. adanya error
E. adanya osilasi kontinyu

21. Pengendalian suhu minyak dengan penukar panas memakai air panas sebagai
pemanas. Suhu minyak keluar dikendalikan oleh laju air panas yang masuk. Maka....
A. beban adalah laju alir minyak
B. setpoint adalah suhu minyak panas
C. gangguan adalah laju alir air panas
D. variabel proses adalah suhu air panas
E. error adalah beda antara suhu minyak keluar dan suhu air panas masuk

22. Dari langkah berikut:

1. mengevaluasi
2. mengoreksi
3. mengukur
4. membandingkan
Urutan langkah pengendalian umpan balik adalah
A. 1, 2, 3, 4
B. 2, 1, 3, 4
C. 3, 2, 1, 4
D. 3, 4, 1, 2
 E. 4, 3, 1, 2

23. Besaran yang dikendalikan disebut...

A. process variable.
B. manipulated variable.
C. disturbance.
D. load.
E. Setoint

24. Langkah terpenting ada pengendalian

A. mengukur dan membandingkan
B. mengukur
C. membandingkan
D. mengevaluasi
E. mengoreksi

25. Ciri pengendalian umpan balik

A. aksi koreksi bergantung perubahan variabel terkendali
B. sinyal error selalu negatif
C. setpoint selalu tetap
D. terdapat offset bila terjadi perubahan beban
E. selalu tak stabilan.

26. Kelebihan pengendalian umpan balik adalah sebagai berikut, kecuali...

A. dapat mengantisipasi gangguan yang tak terukur
B. tidak perlu mengetahui perilaku sistem proses secara tepat.
C. bersifat tegar (robust) yaitu tahan terhadap perubahan perilaku sistem proses.
D. tindakan koreksi terjadi sebelum PV berubah.
E. dapat mengantisipasi perubahan beban yang tak terukur

27. FY-10001 adalah

A. I/P converter.
B. Input Pressure converter.
C. pemasok udara tekan.
 D. unit kalkulasi
E. unit kendali akhir

28. FC-10001 adalah....

A. I/P converter.
B. High Low Controller.
C. flow calculation.
D. flow controller.
E. flow calculation

29. Arti FT ada FT-10001 adalah....

A. flow transducer
B. flow transmitter
C. flow temperature
D. float transmitter
E. float transducer

Diagram instrumentasi berikut dipakai untuk menjawab soal nomor 30 hingga 34.
Gas proses ada suhu dan tekanan tertentu dialirkan ke dalam quench tower untuk
didinginkan dan dibersihkan. Sebagai pendingin adalah air yang disirkulasikan
oleh oma GA-108 dan didingin-kan oleh EA-116 dan EA-117. Perhatikan
engendali TIC-114.

30. Variabel proses terkendali adalah...

A. suhu aliran-7
B. suhu aliran-8
C. aliran-7
D. aliran-8
E. suhu dan laju aliran-8
31. Variabel pengendali adalah
A. suhu aliran-6
B. aliran-7
C. aliran-8
D. suhu aliran-9
E. suhu dan laju aliran-7

32. Gangguan beban adalah

A. suhu aliran-6
B. suhu aliran-7
C. suhu aliran-8
D. suhu aliran-9
E. suhu aliran-6 dan 7

33. Aksi lant & pengendali berturut-turut

A. reverse acting dan direct acting
B. reverse acting dan reverse acting
C. direct acting dan reverse acting
D. direct acting dan direct acting
E. bukan salah satu di atas

34. Jika suhu aliran-8 terlalu tinggi, maka

A. Bukaan control valve bertambah
B. Bukaan control valve berkurang
C. Aliran-6 berkurang
D. Aliran-7 bertambah
E. Aliran-8 bertambah
