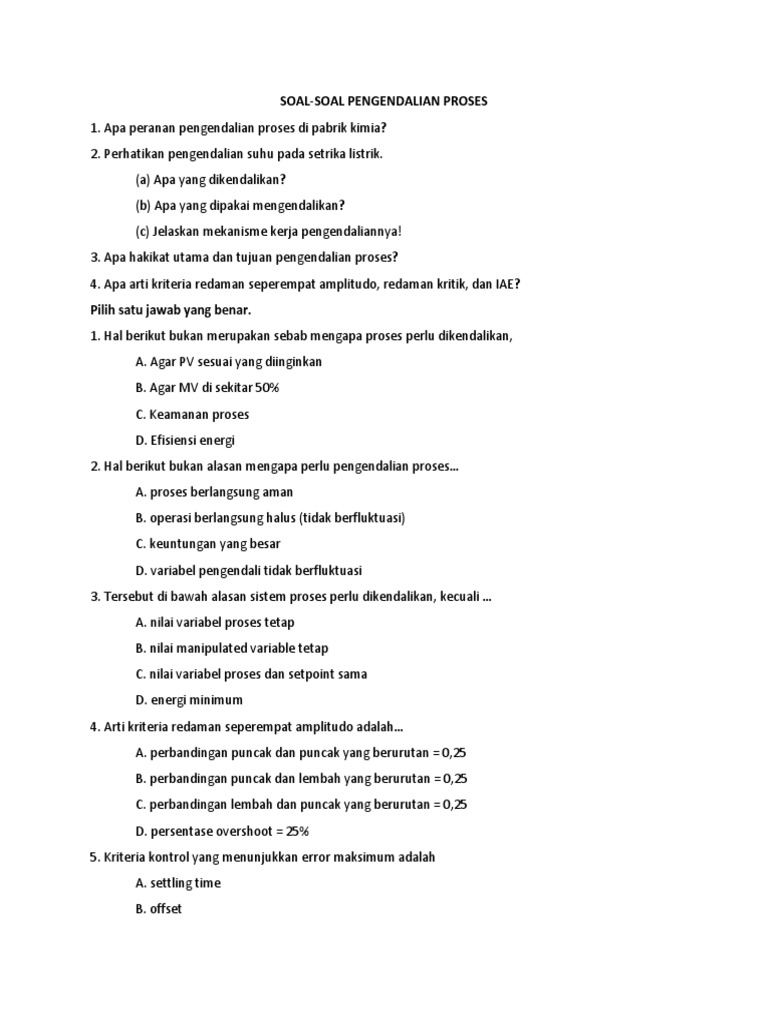

SOAL-SOAL PENGENDALIAN PROSES

1. Apa peranan pengendalian proses di pabrik kimia?

2. Perhatikan pengendalian suhu pada setrika listrik.
(a) Apa yang dikendalikan?
(b) Apa yang dipakai mengendalikan?
(c) Jelaskan mekanisme kerja pengendaliannya!
3. Apa hakikat utama dan tujuan pengendalian proses?
4. Apa arti kriteria redaman seperempat amplitudo, redaman kritik, dan IAE?
Pilih satu jawab yang benar.
1. Hal berikut bukan merupakan sebab mengapa proses perlu dikendalikan,
A. Agar PV sesuai yang diinginkan
B. Agar MV di sekitar 50%
C. Keamanan proses
D. Efisiensi energi
2. Hal berikut bukan alasan mengapa perlu pengendalian proses…
A. proses berlangsung aman
B. operasi berlangsung halus (tidak berfluktuasi)
C. keuntungan yang besar
D. variabel pengendali tidak berfluktuasi
3. Tersebut di bawah alasan sistem proses perlu dikendalikan, kecuali …
A. nilai variabel proses tetap
B. nilai manipulated variable tetap
C. nilai variabel proses dan setpoint sama
D. energi minimum
4. Arti kriteria redaman seperempat amplitudo adalah…
A. perbandingan puncak dan puncak yang berurutan = 0,25
B. perbandingan puncak dan lembah yang berurutan = 0,25
C. perbandingan lembah dan puncak yang berurutan = 0,25
D. persentase overshoot = 25%
5. Kriteria kontrol yang menunjukkan error maksimum adalah
A. settling time
B. offset
 C. overshoot dan offset
D. overshoot
6. Kriteria kontrol meliputi besaran yang berkaitan dengan ketepatan respons adalah …
A. overshoot
B. settling time
C. offset
D. offset dan settling time
7. Kriteria kontrol meliputi besaran:
(1) overshoot,
(2) settling time, dan
(3) offset.
Dari ketiga besaran, yang menunjukkan kecepatan respon adalah
A. 1
B. 2
C. 3
D. 1 dan 3
8. Diameter maksimum produk 0,5 mm. Kriteria pengendalian yang cocok adalah…
A. redaman seperempat amplitudo
B. redaman kritik
C. nilai minimum dari integral error absolut
D. redaman seperempat amplitudo dan redaman kritik
9. Sistem pengendalian dilakukan dengan mengatur besar manipulated variable tanpa
mengukur variabel proses. Ini adalah sistem pengendalian...
A. umpan balik
B. lingkar tertutup
C. lingkar terbuka
D. otomatik
10. Pada contoh pengendalian proses yang telah dibahas, ternyata suhu aliran proses keluar
dipengaruhi oleh kehilangan panas ke lingkungan. Maka kehilangan panas termasuk...
A. variabel proses
B. manipulated variable
C. error
 D. gangguan beban
Sistem Proses
1. Variabel yang menjadi masukan sistem proses adalah …
A. variabel keadaan
B. variabel proses
C. variabel terkendali
D. variabel tak dikendalikan
E. variabel pengendali
2. Besaran yang menunjukkan keadaan proses adalah ….
A. Variabel proses
B. Manipulated variable
C. Gangguan
D. Beban
E. setpoint
3. Besaran yang digunakan untuk mengendalikan keadaan proses adalah
A. Variabel proses
B. Manipulated variable
C. Gangguan
D. Beban
E. setpoint
4. Besaran yang menjadi nilai acuan atau target yang diinginkan adalah
A. variabel proses
B. setpoint
C. manipulated variable
D. gangguan
E. beban
5. Anak panah pada diagram blok menunjukkan…
A. aliran proses
B. aliran informasi atau sinyal
C. aliran variabel proses
D. tindakan
E. besaran variabel proses
6. Yang bukan sifat variabel proses …
A. menyatakan keadaan sistem proses.
B. sebagai variabel masukan.
C. dipengaruhi oleh gangguan
D. bersifat dinamik.
E. sebagai variabel pengendali.
7. Yang bukan beban adalah…
A. gangguan yang perlu dihilangkan
B. diperlukan dalam proses
C. mempengaruhi kecepatan respons variabel proses
D. selalu ada dalam proses
E. besarnya dapat berubah.
8. Piranti yang secara langsung memungut informasi dari medium terukur adalah …
A. transduser
B. transmiter
C. sensor
D. elemen konversi.
E. control valve
9. Piranti yang mengubah bentuk energi atau besaran fisik menjadi sinyal standar adalah
A. sensor
B. transduser
C. transmiter
D. elemen elektromekanik
E. elemen konversi
10. Dalam sistem pengendalian proses dikenal unit atau piranti berikut.
(1) Unit pengukuran
(2) Unit pengendali
(3) Unit kendali akhir
(4) Unit konversi
Untuk dapat mengendalikan proses, paling sedikit membutuhkan ...
A. 1, 2, dan 3
B. 1 dan 3
 C. 2 dan 4
D. 4
E. 1,2,3, dan 4
11. Transmiter berfungsi sebagai …
A. pengubah besaran fisis
B. pembawa singal kontrol
C. mengirim sinyal kontrol
D. mengirimkan sinyal pengukuran
E. mengirim sinyal setpoint.
12. Unit kendali akhir dalam sistem pengendalian proses, berfungsi sebagai
A. pengubah sinyal kendali menjadi aksi pengendalian
B. pengubah sinyal kendali menjadi aksi pemantauan
C. pengubah sinyal pengukuran menjadi sinyal kendali
D. pengubah sinyal pengukuran menjadi aksi pengendalian
E. penerima sinyal setpoint
13. Pada katup kendali jenis direct acting air-to-open, jika tekanan udara naik,
A. stem ke atas, valve menutup
B. stem ke atas, valve membuka
C. stem ke bawah, valve menutup
D. stem ke bawah, valve membuka
E. stem ke atas saja
14. Jika pasokan tekanan udara hilang, maka plug dari control valve jenis air-to-close
akan
A. membuka
B. menutup
C. setengah membuka
D. membuka lantas menutup
E. tak terpengaruh
15. Jika stem pada katup kendali bergerak ke atas maka...
A. katup membuka.
B. katup menutup.
C. bersifat fail closed
 D. bersifat fail open
E. bersifat air-to-open
16. Arti istilah direct-acting pada pengendali, adalah bila …
A. PV naik, MV turun
B. PV turun, MV turun
C. PV naik, SP naik
D. PV naik, SP turun
E. SP naik, MV turun
17. Pengendalian tinggi permukaan cairan memakai aliran keluar sebagai variabel
pengendali. Maka aksi pengendali dan katup kendali berturut-turut adalah …
A. direct acting dan FO
B. direct acting dan FC
C. reverse acting dan FO
D. reverse acting dan FO atau FC
E. reverse acting dan FC
18. Tampilan manipulated variable terbaca 60%. Ini berarti bukaan katup sebesar …
A. 40%
B. 40% untuk aksi reverse acting
C. 60%
D. 60% untuk aksi reverse acting
E. tergantung nilai variabel proses
19. Pengendalian proses pada dasarnya adalah bertujuan untuk menjaga variabel
A. keadaan proses.
B. setpoint
C. gangguan
D. beban
E. pengendali
20. Ciri utama pengendalian umpan balik
A. adanya offset
B. setpoint tetap
C. adanya umpan balik negatif
D. adanya error
 E. adanya osilasi kontinyu
21. Pengendalian suhu minyak dengan penukar panas memakai air panas sebagai pemanas.
Suhu minyak keluar dikendalikan oleh laju air panas yang masuk. Maka …
A. beban adalah laju alir minyak
B. setpoint adalah suhu minyak panas
C. gangguan adalah laju alir air panas
D. variabel proses adalah suhu air panas
E. error adalah beda antara suhu minyak keluar dan suhu air panas masuk
22. Dari langkah berikut:
1. mengevaluasi
2. mengoreksi
3. mengukur
4. membandingkan
Urutan langkah pengendalian umpan balik adalah…
A. 1, 2, 3, 4
B. 2, 1, 3, 4
C. 3, 2, 1, 4
D. 3, 4, 1, 2
E. 4, 3, 1, 2
23. Besaran yang dikendalikan disebut...
A. process variable.
B. manipulated variable.
C. disturbance.
D. load.
E. Setpoint
24. Langkah terpenting pada pengendalian
A. mengukur dan membandingkan
B. mengukur
C. membandingkan
D. mengevaluasi
E. mengoreksi
25. Ciri pengendalian umpan balik…
 A. aksi koreksi bergantung perubahan variabel terkendali
B. sinyal error selalu negatif
C. setpoint selalu tetap
D. terdapat offset bila terjadi perubahan beban
E. selalu tak stabilan.
26. Kelebihan pengendalian umpan balik adalah sebagai berikut, kecuali ...
A. dapat mengantisipasi gangguan yang tak terukur
B. tidak perlu mengetahui perilaku sistem proses secara tepat.
C. bersifat tegar (robust) yaitu tahan terhadap perubahan perilaku sistem proses.
D. tindakan koreksi terjadi sebelum PV berubah.
E. dapat mengantisipasi perubahan beban yang tak terukur
