Delco Toyota Great Corolla Tahun 1995 –

Otomotif Mobil

Muhammad Sulkan

Otomotifmobil.com, mengetahui bagian-bagian atau komponen didalam delco

atau distributor pada mobil Toyota great corolla tahun 1995.

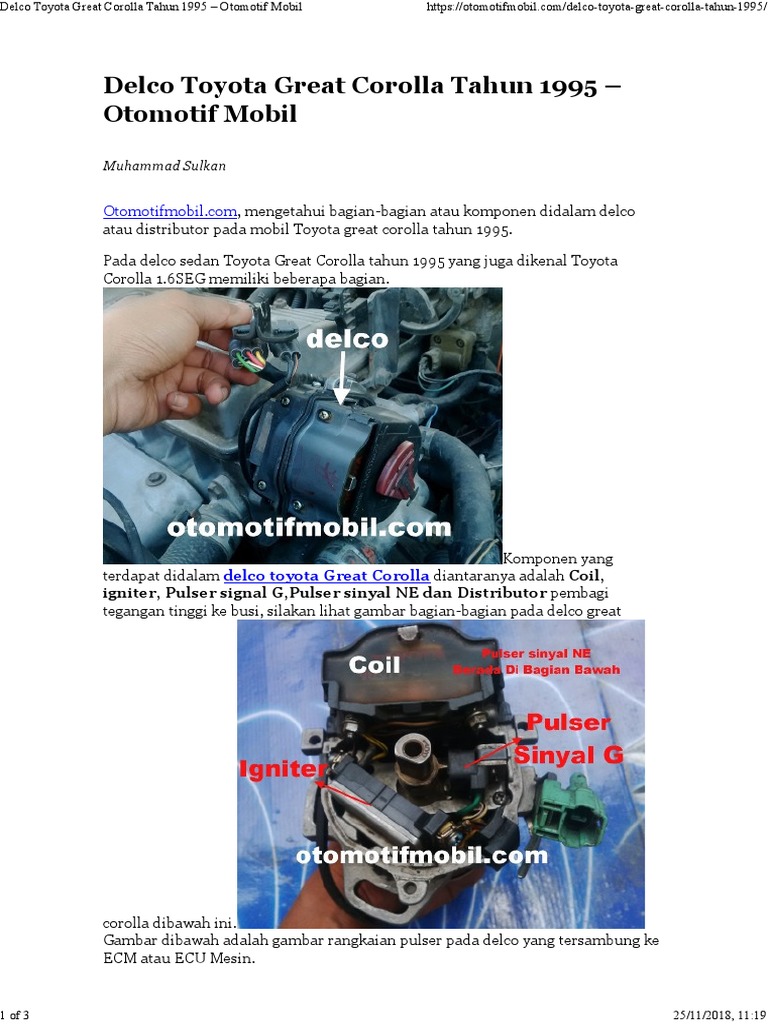

Pada delco sedan Toyota Great Corolla tahun 1995 yang juga dikenal Toyota
Corolla 1.6SEG memiliki beberapa bagian.

Komponen yang
terdapat didalam delco toyota Great Corolla diantaranya adalah Coil,
igniter, Pulser signal G,Pulser sinyal NE dan Distributor pembagi
tegangan tinggi ke busi, silakan lihat gambar bagian-bagian pada delco great

corolla dibawah ini.

Gambar dibawah adalah gambar rangkaian pulser pada delco yang tersambung ke
ECM atau ECU Mesin.

1 of 3 25/11/2018, 11:19
Delco Toyota Great Corolla Tahun 1995 – Otomotif Mobil https://otomotifmobil.com/delco-toyota-great-corolla-tahun-1995/

Pulser untuk sinyal NE berada dibagian sebelah dalam dari delco, warna kabel
yang keluar dari pulser signyal NE adalah kabel warna Putih(NE–) dan kabel
merah (NE+). sedangkan kabel warna hitam dan putih pada rangkaian pulser
diatas adalah kabel dari ECM.

Gambar dibawah ini adalah gambar skema rangkian kelistrikan igniter pada delco
Toyota Great corolla.

Berikut adalah gambar nama-nama kaki pada igniter Delco Toyota Great Corolla
atau Toyota Corolla 1.6 SEG tahun 1995.

2 of 3 25/11/2018, 11:19
Delco Toyota Great Corolla Tahun 1995 – Otomotif Mobil https://otomotifmobil.com/delco-toyota-great-corolla-tahun-1995/

Urutan Sambungan Warna Kabel Pada Delco Great Corolla tahun 1995
Catatan: sebelah kiri dari delco dan kanan dari ECM, soket dengan 6 kabel
1. Kabel warna kuning berpasangan dengan kabel warna Hitam/kuning untuk IGF
2. Kabel warna Biru berpasangan dengan kabel warna Hitam untuk IGT
3. Kabel Putih/hitam berpasangan dengan kabel warna merah untuk G1 atai G+
4. Kabel warna hijau muda dengan kabel putih untuk G-(G-minus)
5. Kabel warna merah berpasangan dengan kabel hitam untuk terminal NE+
6. Kabel warna putih berpasangan dengan kabel hijau untuk terminal Ne-(NE-
minus)

Berikut adalah untuk soket dengan 2 kabel

1. Kabel Warna hitam Orange adalah untuk Batray Plus dari kunci kontak
2. Kabel hitam polos untuk tachometer atau rpm mesin.

Catatan terdapat dua kabel warna hitam polos yaitu kabel dari tachometer dan
kabel dari terminal NE+ dari ECU. Untuk memastikannya perlu melakukan
pengukuran dengan ohm meter atau avometer pada terminal NE+ pada ECM 26
pin pada kaki nomer 4, kabel hitam yang terhubung dengan kaki nomer 4 pada
soket 26 pin adalah kabel NE+.

Kenapa ini saya tulis, karena saya pernah menemukan perkabelan pada delco
toyota great corolla ini yang sudah berantakan, Semoga bermanfaat.
