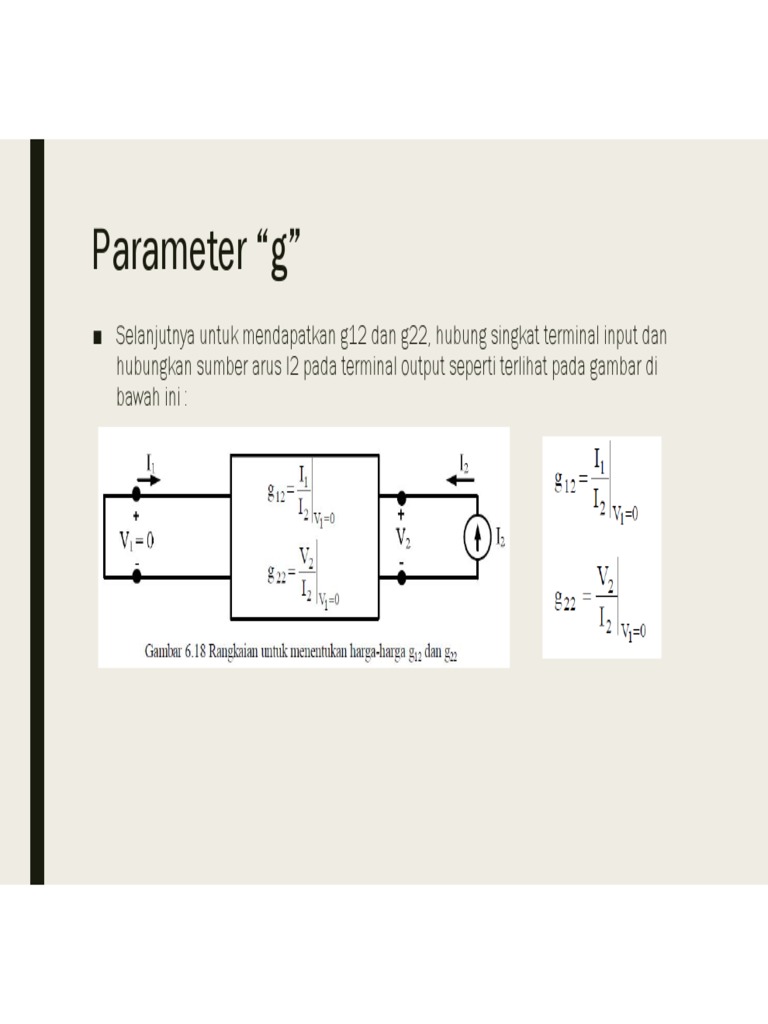

Parameter “g”

■ Selanjutnya untuk mendapatkan g12 dan g22, hubung singkat terminal input dan
hubungkan sumber arus I2 pada terminal output seperti terlihat pada gambar di
bawah ini :
Parameter “g”
Pada parameter “g” ini selalu disebut :
■ g11 = admitansi input rangkaian terbuka (open-circuit input admitance)
■ g12 = penguat arus balik rangkaian hubung singkat (short-circuit reverse current
gain)
■ g21 = penguat tegangan maju rangkaian terbuka (open-circuit forward voltage gain)
■ g22 = impedansi output rangkaian hubung singkat (short- circuit output impedance)
Parameter “g”
Rangkaian Ekivalen:
Contoh Soal
■ Carilah parameter “g” dari rangkaian berikut ini :
Pembahasan Soal
■ Untuk mencari g11 dan g21 pasang pada sumber tegangan V1 pada terminal input
sedangkan terminal output terbuka.
Pembahasan Soal
Pembahasan Soal
■ Selanjutnya untuk mendapatkan g12 dan g22, maka hubung singkat terminal input,
sedangkan pada terminal output dipasangkan sumber arus I2.
Pembahasan Soal
■ kemudian dari rangkaian juga terlihat bahwa R2 paralel R3 atau :
