Report Ruko Deltamas

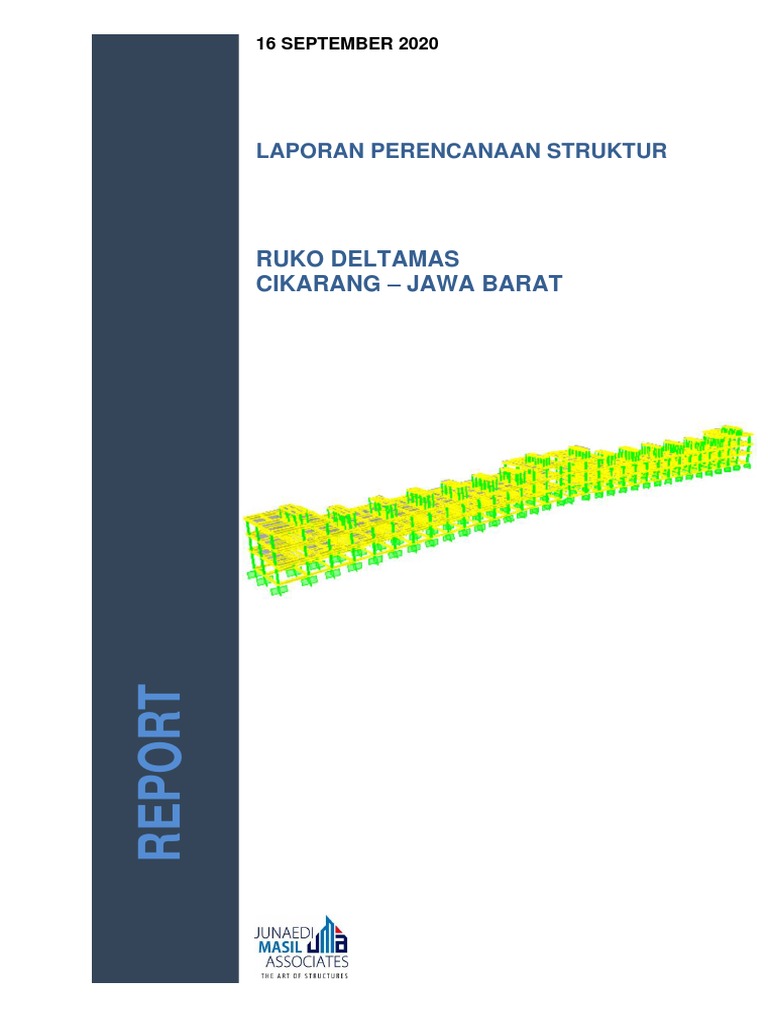

16 SEPTEMBER 2020
LAPORAN PERENCANAAN STRUKTUR
RUKO DELTAMAS
CIKARANG – JAWA BARAT
REPORT
RUKO DELTAMAS
BEKASI – JAWA BARAT GEOTECHNICAL
EVALUATION OF SLOPE INSTABILITY ANANTARA
UBUD RESORT VILLA SITES
Daftar Isi
1 PENDAHULUAN ....................................................................................................................................................... 1
2 KONDISI UMUM ........................................................................................................................................................ 1
2.1 Peraturan dan Standar ................................................................................................................................. 1
2.2 Pembebanan ................................................................................................................................................ 1
2.3 Material......................................................................................................................................................... 1
3 SISTEM STRUKTUR ................................................................................................................................................. 2
3.1 Pondasi ........................................................................................................................................................ 2
3.2 Lantai Dua .................................................................................................................................................... 2
3.3 Lantai Tiga .................................................................................................................................................... 3
3.4 Lantai Atap ................................................................................................................................................... 3
3.5 Lantai Dak .................................................................................................................................................... 4
4 PERHITUNGAN STRUKTUR .................................................................................................................................... 5
4.1 Perhitungan Balok dan Kolom ...................................................................................................................... 5
4.1.1 Model Struktur dan Properties ........................................................................................................... 5
4.1.2 Pembebanan ..................................................................................................................................... 7
4.1.3 Gaya Dalam .................................................................................................................................... 10
4.1.4 Penulangan ..................................................................................................................................... 16
4.2 Perhitungan Pondasi .................................................................................................................................. 18
4.2.1 Reaksi Pondasi .............................................................................................................................. 18
4.2.2 Perhitungan Pilecap ....................................................................................................................... 19
16 September 2020
Report No. JMA02.218_TikaRukoDeltamas ii
RUKO DELTAMAS
1 PENDAHULUAN UBUD RESORT VILLA SITES
Junaedi Masil & Associates mendapat tugas untuk membuat perencanaan struktur Proyek Pembangunan
Ruko Deltamas di kawasan Cikarang, Jawa Barat.
Proyek ini terdiri dari bangunan 3 (tiga) lantai (di bagian Hook 4 (empat) lantai) dengan menggunakan
konstruksi beton untuk rangka utamanya.
Laporan ini menyajikan informasi perencanaan struktur yang dilakukan dan dihasilkan Junaedi Masil &
Associates, dan disajikan untuk mendapatkan penyelesaian yang paling ekonomis untuk pelaksanaannya.
2 KONDISI UMUM
2.1 Peraturan dan Standard
Perencanaan struktur yang dilakukan berdasarkan dokumen peraturan dan standar yang sesuai. Berikut daftar
referensi dari peraturan yang digunakan/akan digunakan dalam proyek ini.
Tabel 1 Peraturan dan Standard

No Deskripsi Tahun Nama Peraturan/Standard
1 SNI 2847 – 2013 2013 Standar Tata Cara Persyaratan Beton Struktural untuk Bangunan Gedung
2 SNI 1727 – 2013 2013 Standar Tata Cara Pembebanan minimum untuk Perencanaan Bangunan Gedung dan Struktur lain
3 SNI 1726 – 2012 2012 Standar Tata Cara Perencanaan Ketahanan Gempa untuk Bangunan Gedung
4 SNI 1729 – 2015 2015 Standar Tata Cara Perencanaan Struktur Baja untuk Bangunan Gedung
2.2 Pembebanan
Pembebanan yang dipakai berdasarkan beban yang direkomendasikan dalam SNI 1727 – 2013 tentang Standar Tata
Cara Pembebanan minimum untuk Perencanaan Bangunan Gedung dan Struktur lain. Area guna utama, dan
beban hidup yang dipakai dapat dilihat pada Tabel 2.
Tabel 2 Pembebanan (dalam kN/m2)

Penggunaan Beban Mati
Dak Beton 1.00
Plat Lantai 1.20
Dinding Bata 2.50
Penggunaan Beban Hidup

Tangga 3.00
Plat Lantai 3.00
Dak Beton 0.80
2.3 Material
Mutu Bahan yang digunakan dalam proyek ini sebagai berikut:
Beton : K250 f’c = 20,75 MPa

Baja Tulangan : Besi Ulir fy = 400 MPa
: Besi Polos fy = 240 MPa
Baja Profil : ST-37 fy = 240 MPa
Baut : HTB ASTM A -325
: Besi Polos fy = 240 MPa
Modulus Elasitas Pasal 10.5.1 SNI-03-2847-

beton : Ec = 4700 x √fc’ 2012
16 September 2020
Report No. JMA02.218_TikaRukoDeltamas 1
RUKO DELTAMAS
Es = 200.000 MPa
: UBUD Pasal 10.5 .2 SNI-03-2847-2012
Modulus Elasitas RESORT VILLA SITES
baja
Modulus Geser : (G) = 80.000 MPa Pasal 10.5.2 SNI-03-2847-2012
Nisbah Poisson : (µ) = 0,3
3 SISTEM STRUKTUR
3.1 Pondasi
Pondasi yang digunakan adalah Pondasi Tiang Pancang. Pondasi Tiang Pancang ukuran 20x20cm ini
memiliki daya dukung sebesar 22 Ton untuk tiap tiangnya.
Gambar 1: Sistem Struktur Lantai Satu/Pondasi
3.2 Lantai Dua

Sistem struktur yang digunakan pada lantai dua adalah sistem balok-kolom konvensional. Dimensi balok
adalah 35cm sampai dengan 50cm untuk tingginya, dan 13cm sampai dengan 25cm untuk lebarnya.
Sedangkan kolom dipakai 25cmx50cm. Tebal plat didesain 12cm.
Gambar 2: Sistem Struktur Lantai Dua
16 September 2020
RUKO DELTAMAS
3.3 Lantai Tiga BEKASI – JAWA BARAT GEOTECHNICAL
Sistem struktur yang digunakan pada lantai tiga adalah sistem balok-kolom konvensional. Dimensi balok
Sedangkan kolom dipakai 25cmx50cm. Tebal plat didesain 12cm.
Gambar 3: Sistem Struktur Lantai Tiga
3.4 Lantai Atap

Sistem struktur yang digunakan pada lantai atap adalah sistem balok-kolom konvensional. Dimensi balok
Sedangkan kolom dipakai 13cmx25cm sampai 25cmx50cm. Tebal plat didesain 10cm dan 12cm.
Gambar 4: Sistem Struktur Lantai Atap/Empat
16 September 2020
RUKO DELTAMAS
3.5 Lantai Dak BEKASI – JAWA BARAT GEOTECHNICAL
Sistem struktur yang digunakan pada lantai dak adalah sistem balok-kolom konvensional. Dimensi balok
adalah 30cm untuk tingginya, dan 13cm sampai dengan 25cm untuk lebarnya. Sedangkan kolom dipakai
13cmx25cm dan 25cmx25cm. Tebal plat didesain 10cm.
Gambar 5: Sistem Struktur Lantai Dak
16 September 2020
RUKO DELTAMAS
4 PERHITUNGAN STRUKTUR
4.1 Perhitungan Balok
UBUDdan Kolom
RESORT VILLA SITES
4.1.1 Model Struktur dan Properties
Gambar 6: Model 3D
Gambar 7: Model Lantai Dua
16 September 2020
RUKO DELTAMAS
Gambar 8: Model Lantai Tiga
Gambar 9: Model Lantai Atap
Gambar 10: Model Lantai Dak
16 September 2020
RUKO DELTAMAS
4.1.2 Pembebanan
Gambar 11: Lantai Dua – Beban Mati (DL – kg/m2)
Gambar 12: Lantai Dua – Beban Hidup (LL – kg/m2)
Gambar 13: Lantai Dua – Beban Mati Merata (kg/m)
16 September 2020
RUKO DELTAMAS
Gambar 14: Lantai Tiga – Beban Mati (DL – kg/m2)
Gambar 15: Lantai Tiga – Beban Hidup (LL – kg/m2)
Gambar 16: Lantai Tiga – Beban Mati Merata (kg/m)
16 September 2020
RUKO DELTAMAS
Gambar 17: Lantai Atap – Beban Mati (DL – kg/m2)
Gambar 18: Lantai Atap – Beban Hidup (LL – kg/m2)
Gambar 19: Lantai Atap – Beban Mati Merata (kg/m)
Gambar 20: Lantai Dak – Beban Mati (DL – kg/m2)
Gambar 21: Lantai Dak – Beban Hidup (LL – kg/m2)
16 September 2020
RUKO DELTAMAS
4.1.3 Gaya Dalam
Gambar 22: Lantai Dua – Gaya Aksial (t)
Gambar 23: Lantai Dua – Gaya Geser S2-2 (t)
Gambar 24: Lantai Dua – Gaya Geser S3-3 (t)
16 September 2020
RUKO DELTAMAS
Gambar 25: Lantai Dua – Gaya Momen M2-2 (t.m)
Gambar 26: Lantai Dua – Gaya Momen M3-3 (t.m)
Gambar 27: Lantai Tiga – Gaya Aksial (t)
16 September 2020
RUKO DELTAMAS
Gambar 28: Lantai Tiga – Gaya Geser S2-2 (t)
Gambar 29: Lantai Tiga – Gaya Geser S3-3 (t)
Gambar 30: Lantai Tiga – Gaya Momen M2-2 (t.m)
16 September 2020
RUKO DELTAMAS
Gambar 31: Lantai Tiga – Gaya Momen M3-3 (t.m)
Gambar 32: Lantai Atap – Gaya Aksial (t)
Gambar 33: Lantai Atap – Gaya Geser S2-2 (t)
16 September 2020
RUKO DELTAMAS
Gambar 34: Lantai Atap – Gaya Geser S3-3 (t)
Gambar 35: Lantai Atap – Gaya Momen M2-2 (t.m)
Gambar 36: Lantai Atap – Gaya Momen M3-3 (t.m)
16 September 2020
RUKO DELTAMAS
Gambar 37: Lantai Dak – Gaya Aksial (t)
Gambar 38: Lantai Dak – Gaya Geser S2-2 (t)
Gambar 39: Lantai Dak – Gaya Geser S3-3 (t)
16 September 2020
RUKO DELTAMAS
Gambar 40: Lantai Dak – Gaya Momen M2-2 (t.m)
Gambar 41: Lantai Dak – Gaya Momen M3-3 (t.m)
4.1.4 Penulangan
Gambar 42: Lantai Dua – Tulangan Lentur (cm2)
16 September 2020
RUKO DELTAMAS
Gambar 43: Lantai Tiga – Tulangan Lentur (cm2)
Gambar 44: Lantai Atap – Tulangan Lentur (cm2)
Gambar 45: Lantai Dak – Tulangan Lentur (cm2)
16 September 2020
RUKO DELTAMAS
4.2 Perhitungan Pondasi
4.2.1 Reaksi Pondasi
Gambar 46: Titik Pondasi
ETABS v9.7.0 File:JMA02.218_TIKARUKODELTAMAS Units:Ton-m September 16, 2020 16:11 PAGE 1
L O A D I N G C O M B I N A T I O N S
COMBO CASE SCALE

COMBO TYPE CASE TYPE FACTOR
REAKSI ADD DEAD Static 1,0000

LIVE Static 1,0000
ETABS v9.7.0 File:JMA02.218_TIKARUKODELTAMAS Units:Ton-m September 16, 2020 16:11 PAGE 2
S U P P O R T R E A C T I O N S
STORY POINT LOAD FX FY FZ MX MY MZ
BASE 15 REAKSI -0,7 0,4 32,3 0,7 0,2 0,0

BASE 28 REAKSI -1,2 0,0 48,0 0,3 0,3 0,0
BASE 97 REAKSI -1,1 -0,2 49,0 0,0 0,3 0,0
BASE 101 REAKSI 0,2 -0,7 105,8 -0,4 0,0 0,0
BASE 105 REAKSI -0,1 0,1 78,5 0,2 0,0 0,0
BASE 108 REAKSI 0,0 -0,9 73,0 -0,5 0,0 0,0
BASE 112 REAKSI 0,0 -0,1 67,4 0,1 0,0 0,0
BASE 33 REAKSI 0,1 0,3 105,0 0,4 0,0 0,0
BASE 38 REAKSI -0,1 -0,2 78,9 0,0 0,0 0,0
BASE 42 REAKSI 0,0 0,5 72,4 0,5 0,0 0,0
BASE 47 REAKSI -0,1 -0,1 67,3 0,1 0,0 0,0
BASE 19 REAKSI 0,0 0,3 67,7 0,3 0,0 0,0
BASE 21 REAKSI -0,1 0,2 49,6 0,3 0,0 0,0
BASE 23 REAKSI 0,0 0,1 43,5 0,2 0,0 0,0
BASE 25 REAKSI 0,0 0,2 42,0 0,3 0,0 0,0
BASE 115 REAKSI 0,0 -0,8 68,8 -0,4 0,0 0,0
16 September 2020
RUKO DELTAMAS
BASE 51 REAKSIBEKASI – JAWA0,0
BARAT GEOTECHNICAL
0,4 67,8 0,4 0,0 0,0
BASE 27 REAKSI 0,0 0,1 43,1 0,2 0,0 0,0
BASE 157 REAKSIEVALUATION OF SLOPE
0,0 INSTABILITY
-0,1 67,5 ANANTARA
0,1 0,0 0,0
BASE 158 REAKSIUBUD RESORT VILLA
0,0 SITES
-0,1 67,3 0,1 0,0 0,0
BASE 159 REAKSI 0,0 0,2 42,7 0,3 0,0 0,0
4.2.2 Perhitungan Pilecap
16 September 2020
RUKO DELTAMAS
16 September 2020
RUKO DELTAMAS
16 September 2020
RUKO DELTAMAS
Lembar Tanda Tangan Laporan
JUNAEDI MASIL & ASSOCIATES
Junaedi Masil
Perencana Struktur
16 September 2020

Report Ruko Deltamas

Diunggah oleh

Informasi Dokumen

Deskripsi Asli:

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Report Ruko Deltamas

Diunggah oleh

Hak Cipta:

Format Tersedia

16 SEPTEMBER 2020

LAPORAN PERENCANAAN STRUKTUR

2 KONDISI UMUM ........................................................................................................................................................ 1

2.1 Peraturan dan Standar ................................................................................................................................. 1

2.2 Pembebanan ................................................................................................................................................ 1

3 SISTEM STRUKTUR ................................................................................................................................................. 2

3.1 Pondasi ........................................................................................................................................................ 2

3.2 Lantai Dua .................................................................................................................................................... 2

3.3 Lantai Tiga .................................................................................................................................................... 3

3.4 Lantai Atap ................................................................................................................................................... 3

3.5 Lantai Dak .................................................................................................................................................... 4

4 PERHITUNGAN STRUKTUR .................................................................................................................................... 5

4.1 Perhitungan Balok dan Kolom ...................................................................................................................... 5

4.1.1 Model Struktur dan Properties ........................................................................................................... 5

4.1.2 Pembebanan ..................................................................................................................................... 7

4.1.3 Gaya Dalam .................................................................................................................................... 10

4.1.4 Penulangan ..................................................................................................................................... 16

4.2 Perhitungan Pondasi .................................................................................................................................. 18

4.2.1 Reaksi Pondasi .............................................................................................................................. 18

4.2.2 Perhitungan Pilecap ....................................................................................................................... 19

Tabel 1 Peraturan dan Standard

Tabel 2 Pembebanan (dalam kN/m2)

Penggunaan Beban Hidup

Beton : K250 f’c = 20,75 MPa

Baja Profil : ST-37 fy = 240 MPa

Baut : HTB ASTM A -325

: Besi Polos fy = 240 MPa

Modulus Elasitas Pasal 10.5.1 SNI-03-2847-

Nisbah Poisson : (µ) = 0,3

Gambar 1: Sistem Struktur Lantai Satu/Pondasi

3.2 Lantai Dua

Gambar 2: Sistem Struktur Lantai Dua

Gambar 3: Sistem Struktur Lantai Tiga

3.4 Lantai Atap

Gambar 4: Sistem Struktur Lantai Atap/Empat

Gambar 5: Sistem Struktur Lantai Dak

4.1.1 Model Struktur dan Properties

Gambar 7: Model Lantai Dua

Gambar 8: Model Lantai Tiga

Gambar 9: Model Lantai Atap

Gambar 10: Model Lantai Dak

Gambar 11: Lantai Dua – Beban Mati (DL – kg/m2)

Gambar 12: Lantai Dua – Beban Hidup (LL – kg/m2)

Gambar 13: Lantai Dua – Beban Mati Merata (kg/m)

Gambar 14: Lantai Tiga – Beban Mati (DL – kg/m2)

Gambar 15: Lantai Tiga – Beban Hidup (LL – kg/m2)

Gambar 16: Lantai Tiga – Beban Mati Merata (kg/m)

Gambar 17: Lantai Atap – Beban Mati (DL – kg/m2)

Gambar 18: Lantai Atap – Beban Hidup (LL – kg/m2)

Gambar 19: Lantai Atap – Beban Mati Merata (kg/m)

Gambar 20: Lantai Dak – Beban Mati (DL – kg/m2)

Gambar 21: Lantai Dak – Beban Hidup (LL – kg/m2)

Gambar 22: Lantai Dua – Gaya Aksial (t)

Gambar 23: Lantai Dua – Gaya Geser S2-2 (t)

Gambar 24: Lantai Dua – Gaya Geser S3-3 (t)

Gambar 25: Lantai Dua – Gaya Momen M2-2 (t.m)

Gambar 26: Lantai Dua – Gaya Momen M3-3 (t.m)

Gambar 27: Lantai Tiga – Gaya Aksial (t)

Gambar 28: Lantai Tiga – Gaya Geser S2-2 (t)

Gambar 29: Lantai Tiga – Gaya Geser S3-3 (t)

Gambar 30: Lantai Tiga – Gaya Momen M2-2 (t.m)

Gambar 31: Lantai Tiga – Gaya Momen M3-3 (t.m)

Gambar 32: Lantai Atap – Gaya Aksial (t)
