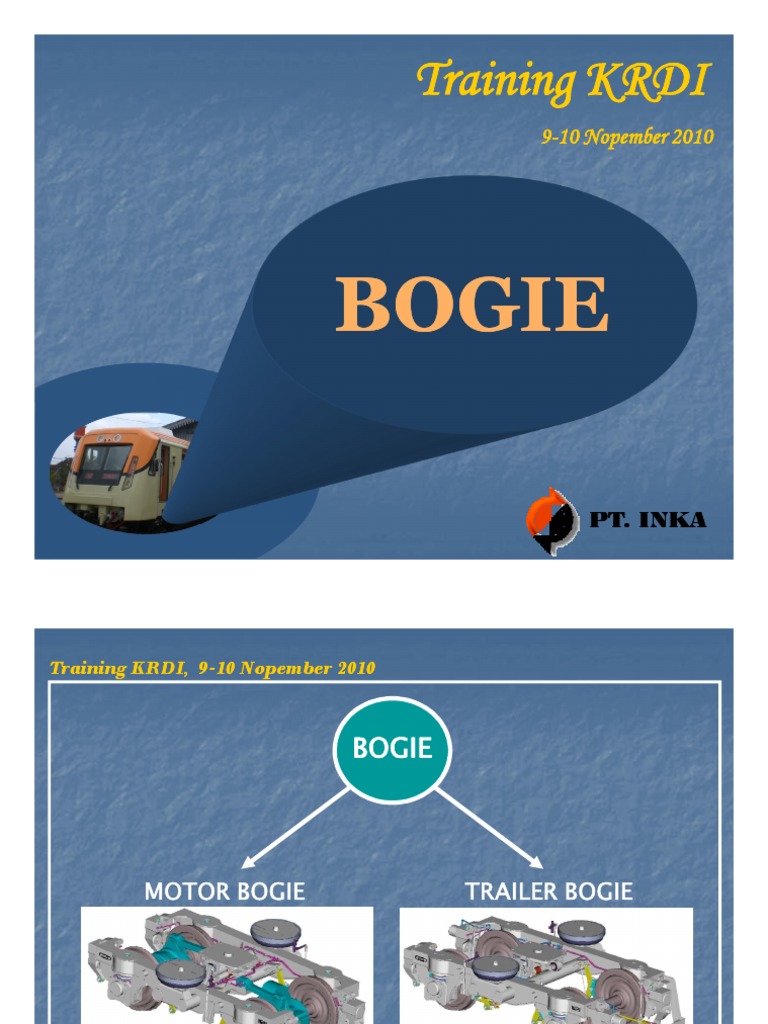

Training KRDI

9-10 Nopember 2010

BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

BOGIE

MOTOR BOGIE TRAILER BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

 SPESIFIKASI BOGIE
 Kecepatan operasi maksimum 100 km/h.
 Lebar sepur (track gauge) 1067 mm.
 Beban gandar (axle load) 14 ton.
 Bogie menggunakan rangka “Tipe H” tanpa end beam. Middle transom
digunakan sebagai auxiliary reservoir. Rangka bogie terbuat dari material Low
Alloy High Tensile (LAHT) SM490A.
 Perangkat roda (Wheel set) terdiri dari roda (solid forged type) berdiameter 860
mm dan axle yang terbuat dari material baja tempa.
 Suspensi PRIMER dengan Helical Coil Spring.
 Suspensi SEKUNDER dengan air spring dan lateral damper.
 Bogie to carbody connection menggunakan Mono Mono--link Traction Rod.
 Axle box dengan tappered roller bearing (Cartridge type) Class C, AAR standard.
 Double
Double--side pushed braking dengan 4 (empat) buah sepatu rem dan thread
brake per axle dengan brake rigging.
 Pada motor bogie setiap axle dilengkapi dengan Voith Gear box.
 Bogie dilengkapi dengan RAIL GUARD dan SAFETY WIRE.

PT. INKA
Training KRDI, 9-10 Nopember 2010

Arti Penomoran Bogie

 TB
TB--607
Trailer Bogie Generasi ke -6 Tahun 2007

 MB--207
MB
Generasi ke -2 Tahun 2007
Motor Bogie

PT. INKA
Training KRDI, 9-10 Nopember 2010

DIMENSI UTAMA MOTOR BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

DIMENSI UTAMA TRAILER BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

BAGIAN UTAMA BOGIE

Leveling valve Center pivot untuk bogie

to carbody connection
Suspensi sekunder
Gear box (Front)
(Air Spring)

Rangka bogie

Perangkat roda
(Wheel set)
Thread brake

Brake rigging Transorm

Suspensi primer
Gear box (Rear) Axle box (Helical Coil Spring)

PT. INKA
Training KRDI, 9-10 Nopember 2010

Leveling Valve

PT. INKA
Training KRDI, 9-10 Nopember 2010

RANGKA BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

Diagram pneumatic bogie

PT. INKA
Training KRDI, 9-10 Nopember 2010

Pemasangan Leveling Valve

S Fastening screws
X Car body
Y Bogie
23 Actuating lever
24 Hex-head bolt
32/34 Screw plug

PT. INKA
Training KRDI, 9-10 Nopember 2010

Prinsip kerja Leveling Valve

Pengisian venting

PT. INKA
Training KRDI, 9-10 Nopember 2010
Permasalahan dan Langkah penyelesaian pada Leveling Valve
Permasalahan
Udara bocor melalui sambungan
pipa
Pengisian / pelepasan udara pada
air spring tidak sesuai dengan
beban kereta
Udara mengalir kembali dari air
spring ke tangki ketika tekanan
udara tangki turun
Udara keluar melalui lubang E
ketika pengisian
Waktu pengisian terlalu lama
Waktu pelepasan/venting terlalu
lama
Penyebab
1. Sambungan kendur
2. Seal / perapat rusak.
1. Setting stang penghubung antara
lengan levelling valve dan bogie
frame tidak tepat
2. Lengan levelling valve kendur
3. Levelling valve rusak
Valve rusak
Valve rusak
Saringan pada lubang L dan atau V kotor
1. Saringan pada lubang L dan atau V
kotor
2. Filter kain pada lubang E kotor.
Penyelesaian
1. Kencangkan sambungan
2. Ganti seal/perapat
3. Lakukan test kebocoran
1. Setting ulang stang penghubung.
2. Kencangkan
3. Perbaiki levelling valve
Perbaiki Leveling valve
Perbaiki Leveling valve
Bersihkan
Bersihkan
PT. INKA
Training KRDI, 9-10 Nopember 2010

PERANGKAT RODA (WHEEL SET)

 Perangkat roda (Wheel set) sesuai dengan standar JIS E 4504.
 Roda (wheel) terdiri dari roda dari solid forged type berdiameter 860 mm.
 Gandar (axle) terbuat dari material baja tempa (solid type) berdiameter 119 mm
(pada journal bearing).

RODA MOTOR BOGIE

RODA TRAILER BOGIE

PT. INKA
Training KRDI, 9-10 Nopember 2010

SUSPENSI PRIMER (PRIMARY SUSPENSION)

Top spring guide

Helical coil spring

Bottom spring guide

Rubber pad

Axle box cover

Axle box

Suspensi primer terdiri dari helical coil

spring yang dipasang menumpu pada
axle box, bottom & top spring guide
dan rubber pad.

PT. INKA
Training KRDI, 9-10 Nopember 2010

AXLE BOX ASSEMBLY

Axle box
Axle box terbuat dari material
cast steel.
Axle box liner Axle box dilengkapi dengan
liner.

PT. INKA
Training KRDI, 9-10 Nopember 2010

Primer Spring

PT. INKA
Training KRDI, 9-10 Nopember 2010

SUSPENSI SEKUNDER (SECONDARY SUSPENSION)

Air Spring

Leveling valve

Leveling valve link

Lateral rubber stopper

Suspensi sekunder terdiri dari air

spring dengan leveling valve, lateral
oil damper dan lateral rubber stopper.

Lateral oil damper

PT. INKA
Training KRDI, 9-10 Nopember 2010
Air Spring/Pegas Sekunder

PT. INKA
Training KRDI, 9-10 Nopember 2010

PERLENGKAPAN PENGEREMAN

Perlengkapan pengereman
terdiri dari brake rigging,
thread brake dan sepatu
rem komposit (composite
brake shoe).

Brake rigging assembly

terdiri dari brake lever
hanger, bream beam, brake
pull rod dan peralatan
adjusting (adjusting device)
untuk mengatur sepatu rem
tetap pada posisi center
flange roda.

ADJUSTING DEVICE THREAD BRAKE

PT. INKA
Training KRDI, 9-10 Nopember 2010

Thread Brake Unit

PC7E

Thread brake unit dengan 1 silinder

(tanpa spring actuator untuk parking
brake)

PT. INKA
Training KRDI, 9-10 Nopember 2010

PC7EF

Thread brake unit dengan 1 silinder

(dengan spring actuator untuk parking
brake)

PT. INKA
Training KRDI, 9-10 Nopember 2010

Resetting Thread Brake

PT. INKA
Training KRDI, 9-10 Nopember 2010

GEAR BOX
 Voith gear box tipe KE
KE--456.
 Universal Joint Shaft digunakan untuk menghubungkan antara front gear box dan rear gear
box, hydraustatic transmission dan front gear box.

Rear gear box

Front gear box

PT. INKA
Training KRDI, 9-10 Nopember 2010

Oli gear box

PT. INKA
Training KRDI, 9-10 Nopember 2010

PT. INKA
Training KRDI, 9-10 Nopember 2010

RAIL GUARD DAN SAFETY WIRE

RAIL GUARD

SAFETY WIRE

PT. INKA
Training KRDI, 9-10 Nopember 2010
BOGIE TO CARBODY CONNECTION

Center pivot

Lubang baut 4 xM16

Bogie to car body connection

menggunakan center pivot.

Monolink traction rod Center pivot dilengkapi dengan

monolink traction rod sebagai
penerus gaya traksi.

PT. INKA
Training KRDI, 9-10 Nopember 2010

TERIMA KASIH

PT. INKA
