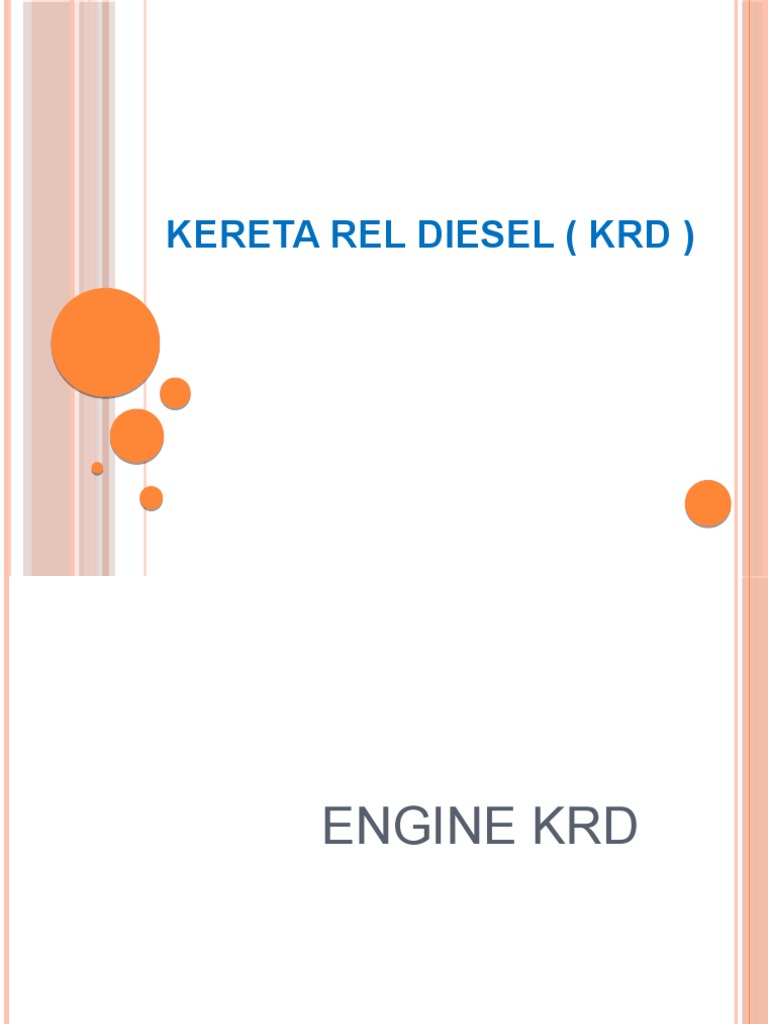

KERETA REL DIESEL ( KRD )

ENGINE KRD
MESIN DIESEL ( ENGINE )
 Mesin diesel yang digunakan merupakan mesin diesel 4
langkah tipe variabel speed (variable speed engine) untuk
aplikasi traksi kereta api.
 Mesin diesel yang digunakan adalah mesin Cummins N14E-
R3 JWAC ( untuk KRDI )
MESIN DIESEL ( ENGINE )
ENGINE FEATURES
ENGINE FEATURES

 Mesin diesel Cummins N-14-

E-R merupakan generasi
baru yang menggunakan
ECM, yaitu peralatan kontrol
elektrik
 ECM berfungsi mengatur
kinerja mesin diesel yaitu
pembakaran maupun fungsi
monitoring seperti suhu
udara maupun tekanan
udara atau oli
COOLING SYSTEM
 Unit pendingin digunakan untuk pendinginan mesin dan oli yang
digunakan unit transmisi dan hydrostatic circuit.
 Unit pendingin terdiri dari:
 Hydrostatic oil pump yang dipasang pada Voith Turbo Transmission tipe T211 re.4
 Temperatur control valve
 Hydrostatic oil heat exchanger
 Oil tank
OIL HEAT EXCHANGER
 Roof water cooler (Radiator)

OIL TANK

TEMPERATUR
CONTROL VALVE
COOLING SYSTEM
 Radiator terpisah dengan power pack yaitu di atap
 Roof water cooler ( Radiator ) Menggunakan tipe yang kompak
dengan kapasitas pendinginan sesuai dengan mesin diesel yang
digunakan. Unit utama radiator dipasang pada atap kereta. Kipas
radiator digerakkan dengan motor hidrostatik
COOLING SYSTEM
COOLING SYSTEM
LUBRICATING OIL SYSTEM
AIR INTAKE & EXHAUST SYSTEM
AIR INTAKE & EXHAUST SYSTEM
FUEL SYSTEM
FUEL SYSTEM
MAIN ALTERNATOR ( KRDI )
 Alternator catu daya bantu menggunakan alternator yang
digerakkan dengan motor hidrostatik dan mampu bekerja pada
putaran mesin sampai dengan 2100 rpm.
 Alternator catu daya bantu yang digunakan adalah 3-Phase
synchronous generator dengan brushless exiting (Type DREBZ
0606-4 produk dari VEM Sachsenwerk GmBH).
 Spesifikasi :
 Rated power : 50kVA
 Rated Voltage : 380V
 Rated Current : 76A
 Rated Frequency : 50Hz
 Speed : 1500 rpm
 POMPA HIDROSTATIK
 Terdiri dari 2 unit Adjustable Pump
 Berfungsi untuk Menggerakkan Kipas radiator untuk pendinginan
( Cooling unit ) dan Memutar Main Alternator

Pompa untuk penggerak

Main Alternator

Pompa untuk penggerak

Kipas Radiator
BATTERY CHARGER
 Mencatu daya untuk pengisian baterai kontrol dan baterai starter.
 Mencatu daya untuk tegangan kontrol elektrik KRD
 Termasuk tipe High Output Alternator karena mempunyai rating
tegangan 24 Vdc dengan arus keluaran nominal mencapai 175 A.
 Merupakan produk dari Leece Neville – Prestolite nomer model
8SC3009ZA

Battery Charger

Battery Charger posisi terpasang di Power Pack

MOTOR STARTER
 Untuk menggerakan crank shaft saat proses starter.
 Dicatu oleh 2 buah Baterai 12 Volt 200Ah yang disusun seri
 Terpasang di bagian bawah mesin diesel.
PERAWATAN
ENGINE
PERAWATAN ENGINE HARIAN (DAILY CHECK)
 Pemeriksaan secara visual pada body engine, mounting, braket dan
kebocoran
 Pemeriksaan tegangan v-beltpada sistem penghubung antar pulley di
engine serta visual check kondisi v-belt
 Deteksi adanya suara abnormal pada engine
 Pastikan level oli diantara min dan max
 Level air/coolant radiator dipastikan element terendam air dan
pengecheckan air resevoir diantara min dan max
 Pengecheckan level BBM diusahakan diatas 50%
 Pengecheckan water separator dan racor disarankan untuk dilakukan
drain setiap harinya mengingat BBM yang digunakan tergolong B20
 Pengecheckan breater tube engine
 Pengecheckan level air accu/battery diantara min dan max
 Pembersihan filter udara
PERAWATAN ENGINE BULANAN (MONTHLY CHECK)
 Pemeriksaan seksama secara visual pada body engine, mounting,
braket dan kebocoran
 Pemeriksaan tegangan v-belt pada sistem penghubung antar pulley
di engine serta visual check kondisi v-belt
 Deteksi adanya suara abnormal pada engine
 Pengecheckan level BBM diusahakan diatas 50%
 Pengecheckan breater tube engine
 Pengecheckan level air accu/battery diantara min dan max
 Penggantian oli engine
 Penggantian oil/lube filter serta pembersihan head filter
 Penggantian fuel filter/water separator serta pembersihan head filter
 Penggantian racor serta pembersihan head racor
 Penggantian water filter serta pembersihan head filter
 Pembersihan filter udara
PERAWATAN 6 BULANAN (6 MONTHLY CHECK)
 Pemeriksaan seksama secara visual pada body engine, mounting, braket dan
kebocoran
 Pemeriksaan tegangan v-belt pada sistem penghubung antar pulley di engine
serta visual check kondisi v-belt
 Deteksi adanya suara abnormal pada engine
 Pengecheckan level BBM diusahakan diatas 50%
 Pengecheckan breater tube engine
 Pengecheckan level air accu/battery diantara min dan max
 Penggantian oli engine
 Penggantian oil/lube filter serta pembersihan head filter
 Penggantian fuel filter/water separator serta pembersihan head filter
 Penggantian racor serta pembersihan head racor
 Penggantian water filter serta pembersihan head filter
 Penggantian filter udara
 Pengecheckan Koneksi ECM dan harness
 Pengecheckan hose clamp dan Perpipaan
 Pengecheckan cooling sistem dan pembersihan kisi-kisi radiator
PERAWATAN 12 BULANAN (1 YEAR CHECK)
 Pemeriksaan seksama secara visual pada body engine, mounting, braket dan kebocoran
 Pemeriksaan tegangan v-belt pada sistem penghubung antar pulley di engine serta visual check kondisi v-belt
 Deteksi adanya suara abnormal pada engine
 Pengecheckan level BBM diusahakan diatas 50%
 Pengecheckan breater tube engine
 Pengecheckan level air accu/battery diantara min dan max
 Penggantian oli engine
 Penggantian oil/lube filter serta pembersihan head filter
 Penggantian fuel filter/water separator serta pembersihan head filter
 Penggantian racor serta pembersihan head racor
 Penggantian water filter serta pembersihan head filter
 Penggantian filter udara
 Pengecheckan intake dan exhaust manifold
 Pengecheckan ECM menggunakan INSITE/QUICKCHECK tools
 Pengecheckan Koneksi dan harness engine
 Pengecheckan hose clamp dan perpipaan
 Penggantian coolant/air radiator
 Pengecheckan waterpump
 Pengecheckan turbocharge
 Pengecheckan dan pembersihan aftercooler/intercooler jika ada
 Setting/adjust valve intake dan exhaust sesuai dengan MI Engine
 Pengecheckan seal crankshaft
TERIMAKASIH
